Komponenten und Funktionen
a) Inneneinheit
b) Außeneinheit
c) Fernbedienung
d) Lufteinlass
e) Luftauslass
f)
Luftauslass
g) Luftschlitz (im Luftauslass)
h) Verbindungsrohrleitung
i)
Abflussschlauch
j)
Lufteinlass (mit Luftfilter))
Hochdruck-Parvis-Split-Typ
ACHTUNG:
Diese Abbildung zeigt den Typ mit einer Leistung von 24000 Btu/h. Er kann sich hinsichtlich des
Aussehens und der Funktion von dem von Ihnen gekauften Gerät leicht unterscheiden.

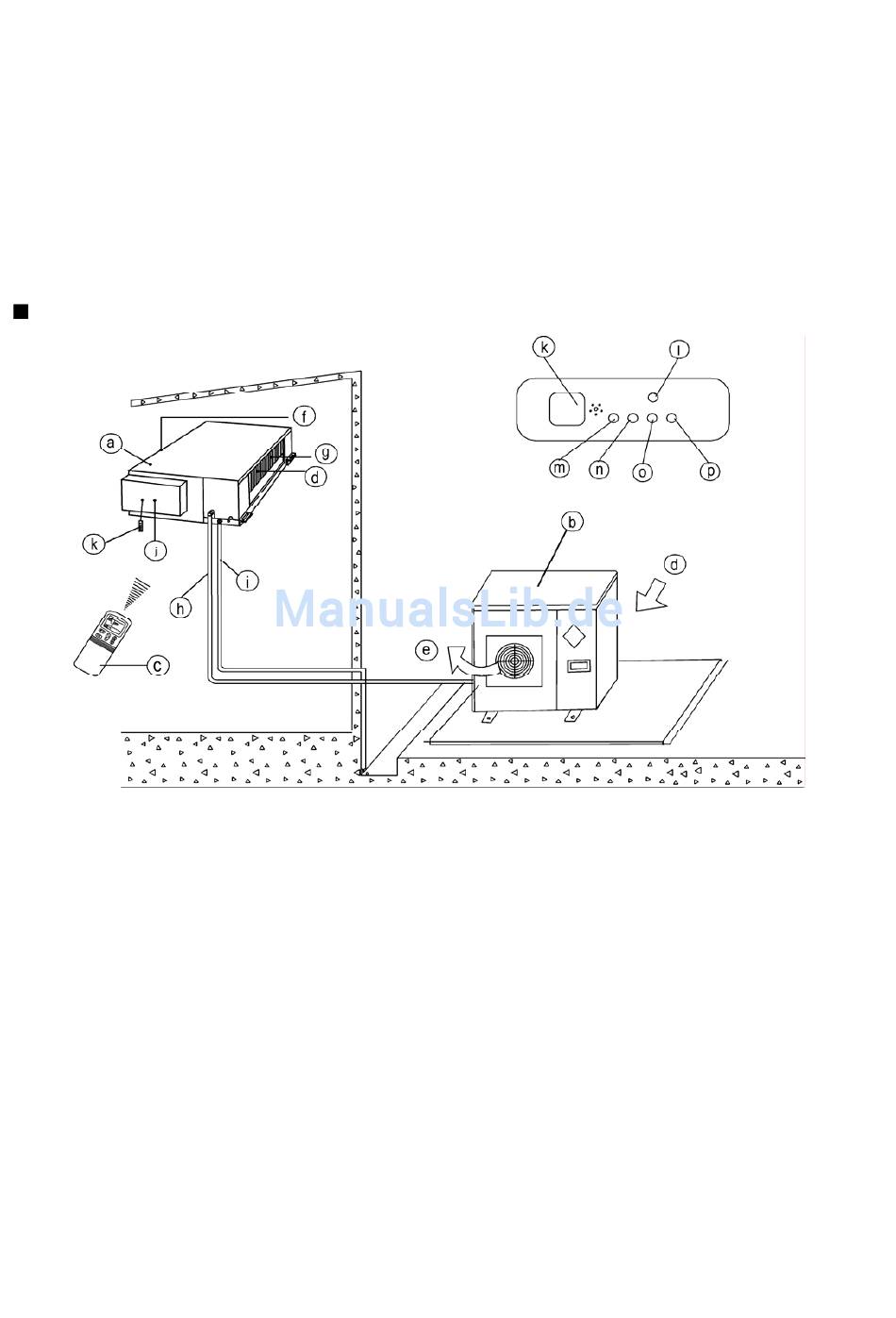

Komponenten und Funktionen
a) Inneneinheit
b) Außeneinheit
c) Fernbedienung
d) Lufteinlass
e) Luftauslass
f)
Luftauslass
g) Wärmetauscher
h) Verbindungsrohrleitung
i)
Abflussschlauch
k) Abflusspumpe (Wasserableitung aus der
Inneneinheit)
l)
Infrarot-Signal-Sensor aus der Bedienung
m) Notbedienungstaste
n) Betriebs-Anzeige
o) Zeitschaltuhr-Anzeige
p) Enteisung-Anzeige (beim Typ für
Kühlung+Heizung) oder Ventilator (beim
Typ für Kühlung)
q) Alarmanzeige
Schalttafel
j)
E-Box
k) Infrarot-Signal-Sensor aus der Bedienung
l)
Notbedienungstaste
m) Betrieb-Anzeige
n) Zeitschaltuhr-Anzeige
o) Enteisung-Anzeige (beim Typ für
Kühlung+Heizung) oder Ventilator (beim
Typ für Kühlung)
p) Alarmanzeige
