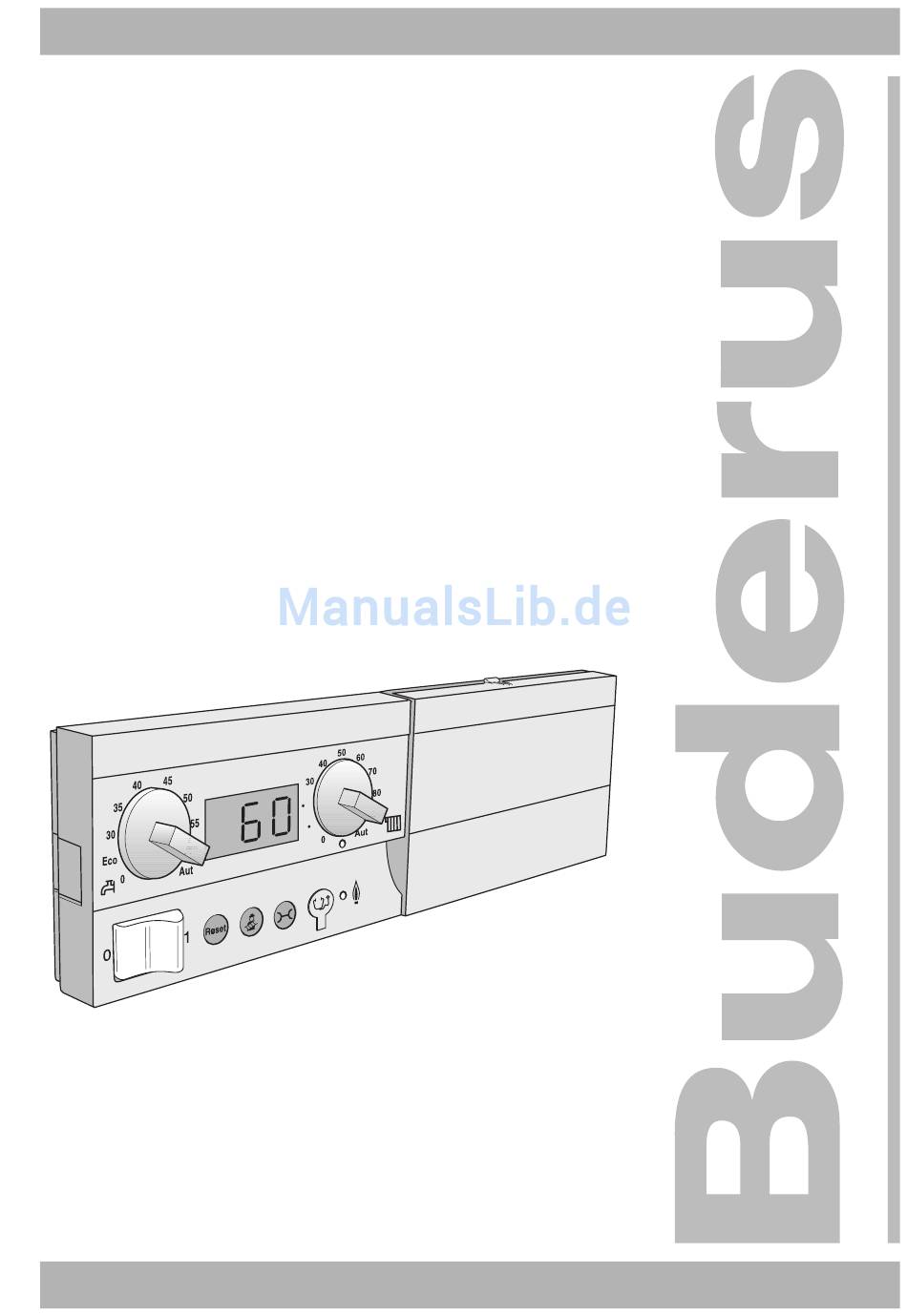

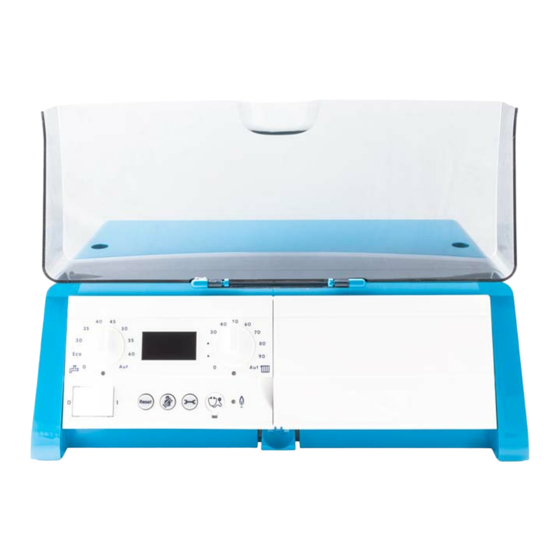

- Seite 1 6303 3014 – 10/2004 DE/CH/AT Montage- und Bedienungsanleitung Basiscontroller BC10 Bitte vor Montage und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Das Gerät entspricht den grundlegenden Anforderungen der zutreffenden Normen und Richtlinien. Die Konformität wurde nachgewiesen. Die entsprechenden Unterlagen und die Kon- formitätserklärung sind beim Hersteller hin- terlegt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 10/2004... -
Seite 3: Zu Ihrer Sicherheit
Beachten Sie diese Hinweise von Buderus. Für Schäden, die durch nicht von Buderus gelieferte Ersatzteile entste- hen, kann Buderus keine Haftung über- Der Basiscontroller BC10 wurde nach dem Stand der nehmen. Technik und anerkannten sicherheitstechnischen Re- geln konzipiert und gebaut. Bei unsachgemäßer Anwen- dung können dennoch Gefahren und Sachschäden... -
Seite 4: Montage Und Service
Grundplatte einhängen (Abb. 2, Pos. 1). ! Bedieneinheit RC30 in Pfeilrichtung leicht nach oben drücken, bis diese einrastet (Abb. 2, Pos. 2). Abb. 2 Bedieneinheit RC30 einhängen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 10/2004... -
Seite 5: Basiscontroller Demontieren
Rückseite des Basiscontrollers BC10 Nicht eingesteckt Leistung auf 11 kW Pos. 1: Jumper für Leistungsbegrenzung (50 kW) begrenzt (nur für Heizkessel mit UBA3) Eingesteckt Leistung nicht begrenzt (Auslieferungszustand) Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 10/2004... -
Seite 6: Bedienung Des Basiscontrollers
Bedienung des Basiscontrollers Bedienung des Basiscontrollers Einführung Der Basiscontroller BC10 ermöglicht die Grundbedienung der Heizungsanlage. Dazu stellt er unter anderem folgende Funktionen zur Verfügung: – Ein-/Ausschalten der Heizungsanlage – Vorgabe von Warmwassertemperatur und der maximalen Kesseltemperatur im Heizbetrieb – Statusanzeige Viele weitere Funktionen zur komfortablen Regelung Ihrer Heizungsanlage ste- hen Ihnen über die Bedieneinheit RC30 zur Verfügung. -
Seite 7: Ein- Und Ausschalten
Die LED unterhalb des Drehknopfes leuchtet, wenn die Heizung eingeschaltet ist und Wärme angefordert wird. Im Sommerbetrieb ist die Heizung ausgeschaltet (LED ist aus). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 10/2004... -
Seite 8: Warmwasser-Sollwert
Diese Funktion ist optimiert für Geräte mit integrierter Warmwasserbereitung (Kombigeräte, z. B. GB132T). In Verbindung mit anderen Heizkesseln empfehlen wir die Einstellung „Aut“, wenn eine Bedieneinheit vorhanden ist (sonst direkte Einstellung am BC10). Das Heizprogramm (Schaltuhr) der Bedieneinheit bleibt aktiv, dadurch wird im Nachtbetrieb kein Warmwasser bereitet. -
Seite 9: Abgastest Durchführen
Taste „Schornsteinfeger“ drücken, bis der Dezimalpunkt in der Statusanzeige leuchtet (mind. 2 Sekunden). ! Abgastest durchführen. ! Wenn Sie den Abgastest abbrechen möchten, drücken Sie erneut die Taste „Schornsteinfeger“. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 10/2004... -
Seite 10: Teillastbetrieb Starten
Taste „Schornsteinfeger“ drücken, um die Kesselleistung prozentual zu erhö- hen. ANWENDERHINWEIS Der Teillastbetrieb ist nur bei zweistufigen oder modulierenden Brennern mög- lich. Die kleinstmögliche Einstellung ist brennerabhängig. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 10/2004... -
Seite 11: Handbetrieb Wählen
Nach dem Ausschalten der Versorgungsspannung oder einem Netzausfall ist der Handbetrieb nicht mehr aktiv. ! Aktivieren Sie den Handbetrieb nach dem Einschalten erneut, damit die Hei- zungsanlage in Betrieb bleibt (insbesondere bei Frostgefahr). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 10/2004... -
Seite 12: Statusanzeige
Bedienung des Basiscontrollers 3.11 Statusanzeige Das Display des Basiscontrollers BC10 zeigt den Zustand der Heizungsanlage Im Falle einer Störung zeigt die Statusanzeige direkt den Fehler oder die War- nung an. Bei Fehlern verständigen Sie bitte Ihre Heizungsfachfirma und teilen Sie den Service- und den Fehlercode mit. -
Seite 13: Handbetrieb Wählen
Heizungsanlage. Bei zu starker Reduzierung der Brenner- leistung kann es zu Komforteinbußen kommen. Deshalb sollte der eingestellte Wert größer sein als die für das Gebäude maximal benötige Brennerleistung. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 10/2004... -
Seite 14: Pumpennachlaufzeit
2. Stufe: 2. ANWENDERHINWEIS Die Parameter werden nur bei Heizkesseln mit digitalem Feuerungsautomaten SAFe und bei Brennern angezeigt, bei denen diese Korrektur elektronisch mög- lich ist. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 10/2004... - Seite 15 Bedienung des Basiscontrollers 3.13 Störungsdiagnose Das Display des Basiscontrollers BC10 zeigt den Zustand der Heizungsanlage Im Falle einer Störung zeigt die Statusanzeige direkt den Fehler oder die War- nung an. Bei Fehlern verständigen Sie bitte Ihre Heizungsfachfirma und teilen Sie den Service- und den Fehlercode mit.
- Seite 16 Standardanzeige für diesen Betriebszustand. Diese Anzeige erscheint nach 5 Minuten, wenn keine Taste gedrückt wird. Der Heizkessel muss dazu mit einem digitalen Drucksensor ausgestattet sein, um den Anlagendruck zu erfassen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 10/2004...
-
Seite 17: Wartungsintervall Zurücksetzen
Wenn die Anzeige „HAH“ auch nach mehrmaligem Drücken nicht erscheint, ist kein Wartungsintervall aktiviert (Zurücksetzen nicht möglich). Taste „Reset“ drücken, bis „HrE“ in der Statusanzeige erscheint. Dadurch wird das Wartungsintervall zurückgesetzt und beginnt von neuem. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 10/2004... - Seite 18 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montage- und Bedienungsanleitung Basiscontroller BC10 • Ausgabe 10/2004...
