10.5.2
10.5.2.1
Der Stromausgang gibt eine Messvariable (Durchfluss oder Temperatur) in
skalierter Form als 0(4)-20 mA Stromsignal aus.
Fließrate für 20 mA
Die Skalierung des Stromausganges erfolgt über die Parameter "Value for
20 mA" und „Value for 4 mA" (Bei Stromausgang 0-20 mA „Value for 0mA"). Der
Parameter „Value for 20mA" liegt standardmäßig auf dem Wert für das
Messbereichsende, kann jedoch beliebig innerhalb des Messbereiches parametriert
werden,jedoch immer >> als der Messbereichsanfangswert sein.
Die Parameter „Value for 4mA" / "Value for 0mA" definieren die Messwerte für den
Startstromwert, diese dürfen ebenfalls frei im Messbereich eingestellt werden.
Hinweis 1: Wird
Messbereichsende eingestellt, reduziert sich die Auflösung und Genauigkeit des
ausgegebenen Stromwertes.
Hinweis 2: Die Bürde für den Stromausgang darf nicht größer als 500 Ω sein.
10.5.2.2
Der Spannungsausgang gibt eine Messvariable (Durchfluss oder Temperatur) in
skalierter Form als 0-10 V/2-10 V Spannungssignal aus.
Die Skalierung des Spannungsausganges erfolgt über die Parameter "Wert für
10 V" und „Wert für 0 V" Der Parameter „Value for 10V" liegt standardmäßig auf
dem Wert für das Messbereichsende, kann jedoch beliebig innerhalb des
Messbereiches parametriert werden, muss jedoch immer >> als der
Messbereichsanfangswert sein.
Die Parameter „Wert für 0 V/2 V" definieren die Messwerte für die Ausgabe von
0 V, dieser darf ebenfalls frei im Messbereich eingestellt werden.
Hinweis 1: Wird der Wert kleiner als das Messbereichsende eingestellt, reduziert
sich die Auflösung und Genauigkeit des ausgegebenen Spannungswertes.
Ausgang
20,5mA / 10,3V
20mA / 10V
12mA / 6V
4mA / 2V
3,8mA / 1,9V

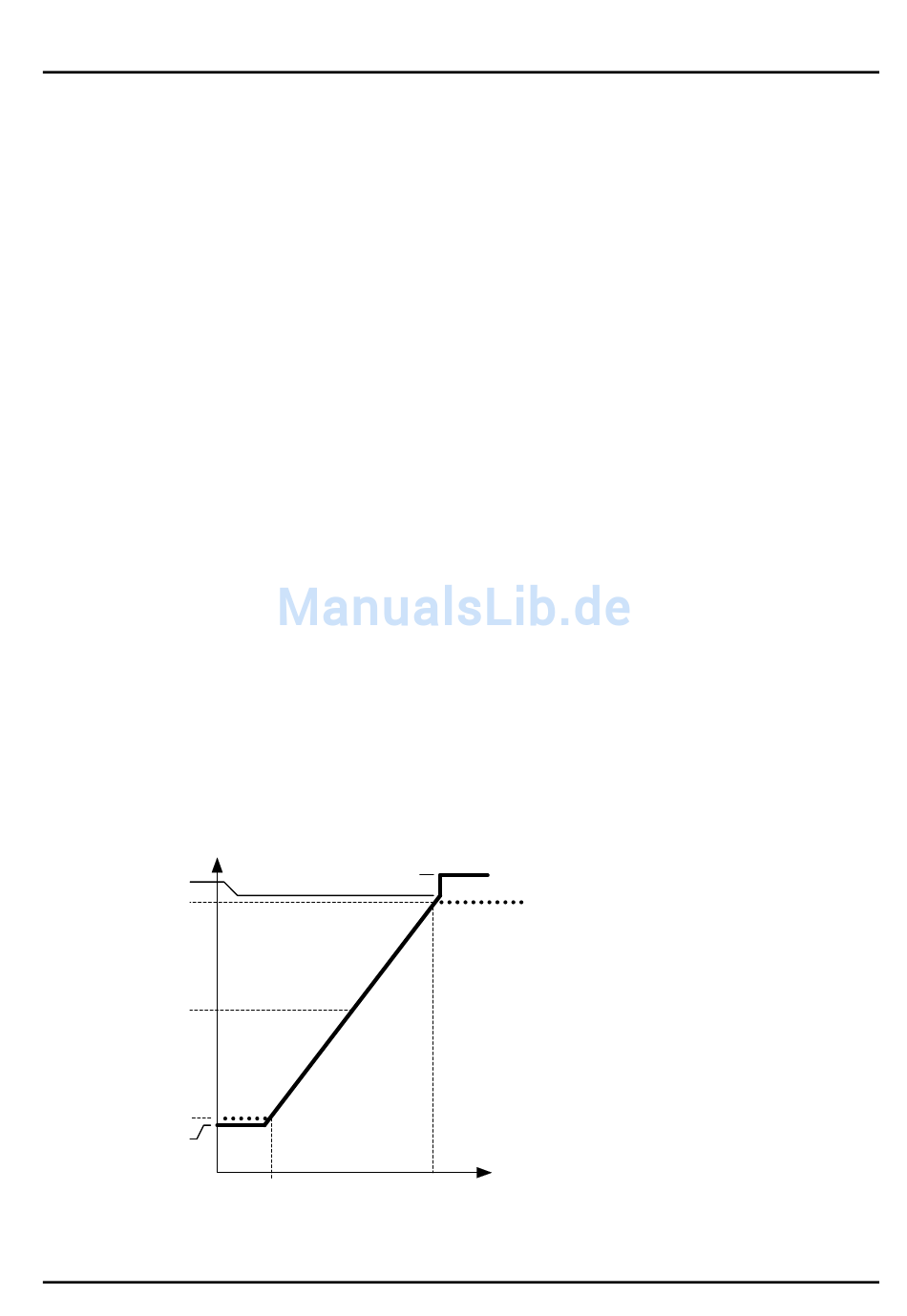

Ausgangsverhalten 4-20 mA und 2-10 V
MIM K05/0618
Analogausgänge
Stromausgang 0(4)-20 mA
der Parameter
Spannungsausgang 0-10 V/2-10 V
22mA / 11V
Wert 4mA Wert 20mA
Wert 2V Wert 10V
„Value
for 20
Überlauf
NAMUR Standard
deaktiv
Messwert
MIM-
kleiner als
mA"
