BEDIENUNGSANLEITUNG
DE

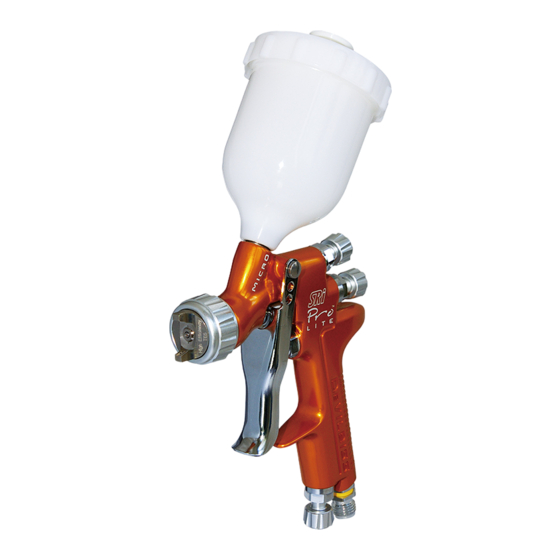

DEVILBISS Sri PRO
Reihe:
SRi PRO Lite
Gravity-Spritzpistole für winzige, intelligente
Reparaturen und kleine Bereiche.
II 2 G X
WICHTIG! VERMEIDEN SIE BESCHÄDIGUNGEN
Der Kunde ist dafür verantwortlich, dass alle Anwender sowie das Wartungspersonal sich mit diesen
Anweisungen vertraut machen.
Falls Sie zusätzliche Exemplare dieser Anweisungen benötigen, setzen Sie sich bitte mit ihrem
DeVilbiss-Händler vor Ort in Verbindung.
BITTE LESEN VOR DEM BETRIEB DIESES PRODUKTS VON DEVILBISS ALLE
ANWEISUNGEN SORGFÄLTIG DURCH.
1/24
SB-E-2-512 R4.1
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für DeVilbiss SRi PRO Lite
Inhaltszusammenfassung für DeVilbiss SRi PRO Lite
- Seite 1 Der Kunde ist dafür verantwortlich, dass alle Anwender sowie das Wartungspersonal sich mit diesen Anweisungen vertraut machen. Falls Sie zusätzliche Exemplare dieser Anweisungen benötigen, setzen Sie sich bitte mit ihrem DeVilbiss-Händler vor Ort in Verbindung. BITTE LESEN VOR DEM BETRIEB DIESES PRODUKTS VON DEVILBISS ALLE ANWEISUNGEN SORGFÄLTIG DURCH. 1/24 SB-E-2-512 R4.1...
-
Seite 2: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG Die SRi PRO Lite-Spritzpistole ist eine Profi-Spritzpistole, deren Design eine EPA-kompatible High Efficiency- Technologie oder eine HVLP-Technologie umfasst. Die HVLP-Technologie reduziert „Overspray“ und begrenzt den Luftkappendruck auf 0,7 bar [10 psi]. Die High efficiency-Technologie ist EPA-konform, da eine Übertragungsleistung über 65 % erzielt wird. - Seite 3 Produktbeschreibung / Gegenstand der SRi PRO LITE Erklärung: Dieses Produkt ist für den Einsatz mit Lösungsmittelbasierte und wasserlösliche Materialien folgenden Materialien vorgesehen: Geeignet für den Einsatz in Zone 1 / Zone 2 Gefahrenbereichen: Schutzniveau: II 2 G X Einzelheiten zur und Position der benannten...
- Seite 4 In diesem Artikeldatenblatt werden wichtige Sicherheitsinformationen mit den Worten WARNUNG, ACHTUNG und HINWEIS hervorgehoben: WARNUNG ACHTUNG HINWEIS Gefahren oder gefährliche Verfahren, die zu Gefahren oder gefährliche Verfahren, die zu Wichtige Informationen zur Installation, zum schweren oder tödlichen Körperverletzungen leichten Körperverletzungen oder Sachschäden Betrieb und zur Wartung.
-
Seite 5: Flüssigkeitsspitze
SRi PRO LITE ARTIKELNUMMERFORMAT UND LEITFADEN ZUR TEILEAUSWAHL FÜR SPRITZPISTOLE LUFTKAPPE FLÜSSIGKEITSSPITZE High Efficiency Größe und Aufbau Siehe Tabelle 2 HVLP Rundsprühen High Efficiency Siehe Tabelle 1 SRi PRO Lite TABELLE 1 LUFTKAPPENLEISTUNG Typische Empfohlener Typischer Luftkappe und Typ Artikelnummer Sprühmustergröß... -
Seite 6: Explosionszeichnung
EXPLOSIONSZEICHNUNG 6/24 SB-E-2-512 R4.1... - Seite 7 TEILELISTE ARTIKELNUM REF. BESCHREIBUNG MENGE SPRENGRING GLEITRING LUFTKAPPE HALTERINGDICHTUNG SIEHE LUFTKAPPE UND HALTERING TABELLE 1 SIEHE FLÜSSIGKEITSSPITZE & ABSCHEIDER TABELLE 2 SRIPRO-2-K5 ABSCHEIDER (5 STÜCK) GEHÄUSEBUCHSENDICHTUNG GEHÄUSEBUCHSE SN-6-K GEHÄUSEBUCHSE & DICHTUNG SIEHE FLÜSSIGKEITSNADEL TABELLE 2 NADELFEDER NADELFEDERNPOLSTER SN-81-K FLÜSSIGKEITSEINSTELLRAD SN-423-K3 FEDER &...
- Seite 8 Die Pistole ist nicht zur Verwendung mit stark ätzenden und/oder aggressiven Materialien bestimmt. • Um eine vorzeitige Verschlechterung der Bauteile zu vermeiden, empfiehlt DeVilbiss das Waschen der Pistole in einer neutralen Reinigungslösung (pH-Wert 6 bis 8). • Die Pistole ist nicht zur Reinigung in einem Ultraschall-Bad ausgelegt.
- Seite 9 WARNUNG Die Spritzpistole muss geerdet sein, um elektrostatische Ladungen zu verteilen, die durch Flüssigkeits- oder Luftflüsse verursacht werden können. Dies kann mit der Spritzpistolenhalterung oder leitenden Luft-/Flüssigkeitsschläuchen erzielt werden. Die elektrische Verbindung von der Spritzpistole zur Erde muss geprüft werden. Es ist ein Widerstand von unter 10⁶ Ohm erforderlich. ANLAUFSEQUENZ Schließen Sie die Spritzpistole mit einem leitenden Schlauch an eine saubere, trockene und ölfreie Luftzufuhr an.
-
Seite 10: Wartung Und Reinigung Der Spritzpistole
HINWEIS Abhängig von der Schlauchlänge müssen Sie ggf. einen Schlauch mit einem größeren Innendurchmesser verwenden. Schließen Sie ein Luftmanometer an den Pistolengriff an. Wenn der Abzug an der Spritzpistole betätigt ist, passen Sie den Druck nach Bedarf an. Verwenden Sie nur den Druck, der für das Zerstäuben des Beschichtungsstoffes benötigt wird. -
Seite 11: Demontage Von Spitze Und Nadel
DEMONTAGE VON SPITZE UND NADEL HINWEIS Wenn Sie die Flüssigkeitsspitze oder -nadel auswechseln, müssen gleichzeitig auch die entsprechenden Dichtungen ausgewechselt werden. Abgenutzte Teile können zu undichten Stellen (d. h. Flüssigkeitsaustritt) führen. Nicht zu fest anziehen. ACHTUNG Um Schäden an der Flüssigkeitsspitze oder -nadel zu vermeiden, muss eines der folgenden Verfahren angewendet werden: Betätigen Sie den Abzug und halten Sie ihn, während Sie die Flüssigkeitsspitze anziehen oder lösen;... - Seite 12 DEMONTAGE DES LUFTVENTILS 12/24 SB-E-2-512 R4.1...
-
Seite 13: Demontage / Montage Der Luftventildichtungen
DEMONTAGE / MONTAGE DER LUFTVENTILDICHTUNGEN 13/24 SB-E-2-512 R4.1... -
Seite 14: Demontage Der Packung
DEMONTAGE DER PACKUNG 14/24 SB-E-2-512 R4.1... -
Seite 15: Fehlersuche Mechanische Leistung
FEHLERSUCHE MECHANISCHE LEISTUNG ALLGEMEINE FEHLER URSACHE BEHEBUNG Kein Luftdruck an der Luftzufuhr und Luftleitung Spritzpistole. prüfen. Sprüht nicht. Das Nadeleinstellrad ist nicht Das Nadeleinstellrad öffnen. weit genug geöffnet. Die Auswahltabelle für die Es ist eine falsche Nadel an die Flüssigkeitsspitze/Nadel Spritzpistole angebracht. - Seite 16 Beim Abnehmen der Luftkappe vom Haltering darf nicht der Ringsitz vom Haltering entfernt werden. Die Teile können ggf. beschädigt werden. Wischen Sie diese Teile einfach ab und bauen Sie diese mit einer neuen oder gereinigten Luftkappe zusammen. FEHLER DER URSACHE BEHEBUNG FLÜSSIGKEITSVERSORGUNG Innerer Sitz der...
-
Seite 17: Fehler Der Luftversorgung
FEHLER DER LUFTVERSORGUNG URSACHE BEHEBUNG Der Schaft des Luftventils ist Luftventilschaft entfernen und verunreiningt und sitzt nicht Ventilschaft und Auflageflächen richtig. gründlich reinigen. Eine geringe Menge Luft entweicht an der Luftkappe, wenn der Auslöser nicht betätigt ist. Die Dichtung des Luftventilschafts ist beschädigt Auswechseln. -
Seite 18: Fehlersuche Sprühleistung
FEHLERSUCHE SPRÜHLEISTUNG FEHLER URSACHE BEHEBUNG Zu dickes Sprühmuster oben oder unten. Materialansammlung auf Luftkappe; Kappe oder Spitze in geeignetem Kappenlöcher, mittlere Löcher oder Lösungsmittel einweichen und Düsen verstopft. gründlich reinigen. Materialansammlung auf Außenseite Flüssigkeitsspitze oder -kappe falls der Flüssigkeitsspitze oder teilweise nötig austauschen. - Seite 19 Zu dickes Sprühmuster in Das Ventil zur Regulierung des Nach links heraus drehen, um das der Mitte. Sprühmusters ist zu niedrig richtige Sprühmuster zu erhalten. eingestellt. Reduzieren Sie die Beschichtungsstoffzufuhr, indem Sie Beschichtungsfluss zu hoch. die Einstellschraube nach rechts drehen. Flüssigkeitsdruck reduzieren. Verdünnen Sie auf die richtige Das Material ist zu dick.
- Seite 20 Zu dickes Sprühmuster mit runden Ausformungen an den Enden. Verwenden Sie eine kleinere Flüssigkeitsfluss ist zu hoch. Flüssigkeitsspitze oder verwenden Sie eine andere Luftkappe. Zu hoher Zerstäubungsluftdruck. Verringern Sie den Luftdruck. Zu starker Rückfluss. Abstand zwischen Lackierpistole und Abstand prüfen (in der Regel 150- Oberfläche ist zu groß.
- Seite 21 ABMESSUNGEN 21/24 SB-E-2-512 R4.1...
- Seite 22 NOTIZEN 22/24 SB-E-2-512 R4.1...
- Seite 23 NOTIZEN 23/24 SB-E-2-512 R4.1...
-
Seite 24: Garantierichtlinie
Niederlassung von Finishing Brands (siehe Liste unten). Finishing Brands behält sich das Recht vor, die technischen Daten der Geräte ohne vorherige Ankündigung zu ändern. DeVilbiss®, Ransburg®, MS®, BGK® und Binks® sind eingetragene Warenzeichen von Carlisle Fluid Technologies, Inc.,dba Finishing Brands.
