INSYS SDSL 1.0
7.4

SDSL-Leitungsanschluss RJ45

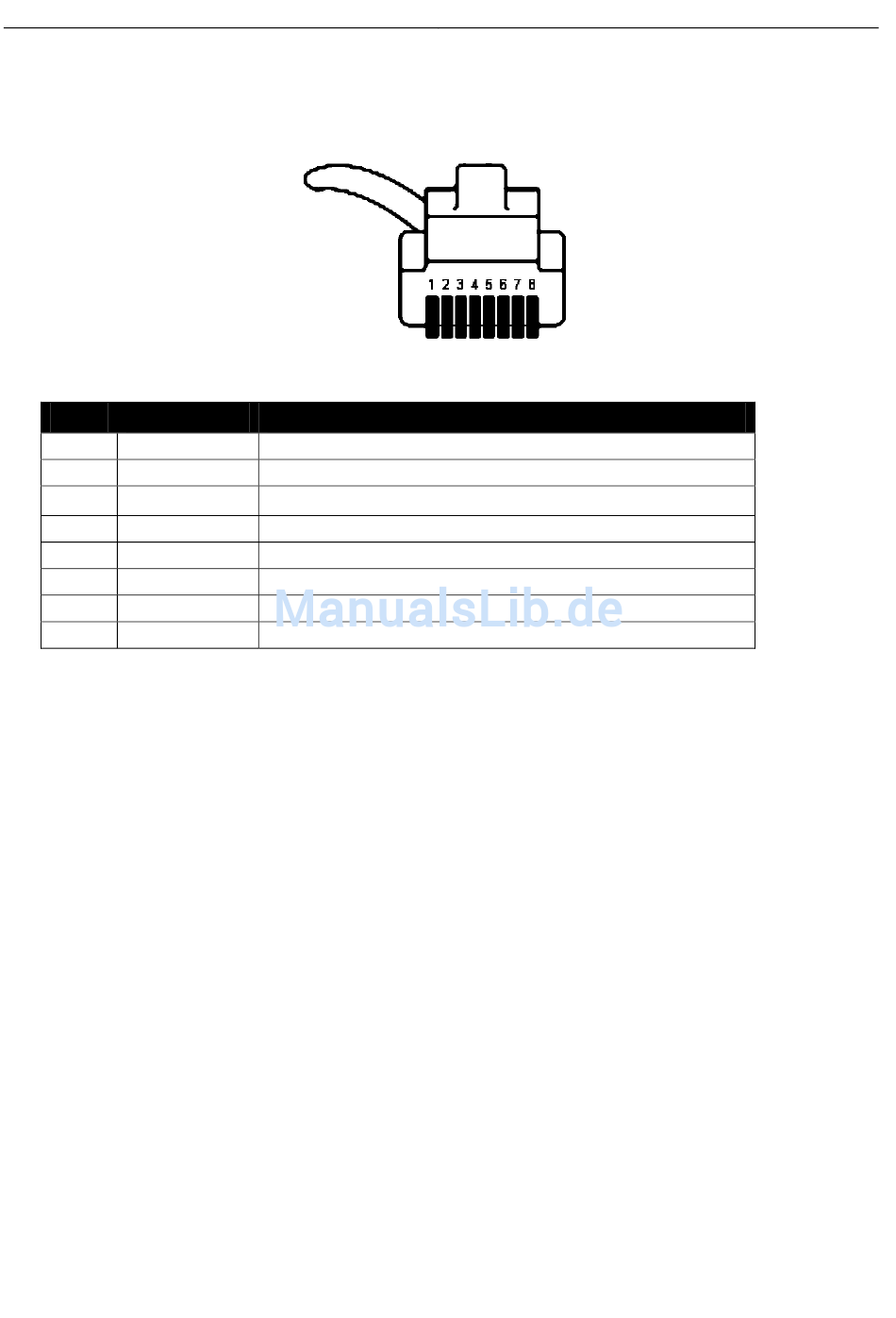

Abbildung 5: RJ45-Stecker

Pin Belegung
1 n/c
2 n/c
3 CH2a
4 CH1a
5 CH1b
6 CH2b
7 n/c
8 n/c

Tabelle 9: Beschreibung der Belegung des RJ45-Steckers

Beschreibung
Nicht verbunden
Nicht verbunden
SDSL-Leitungsanschluss Kanal 2 Ader a
SDSL-Leitungsanschluss Kanal 1 Ader a
SDSL-Leitungsanschluss Kanal 1 Ader b
SDSL-Leitungsanschluss Kanal 2 Ader b
Nicht verbunden
Nicht verbunden
Anschlüsse
25
