INSYS SDSL 1.0

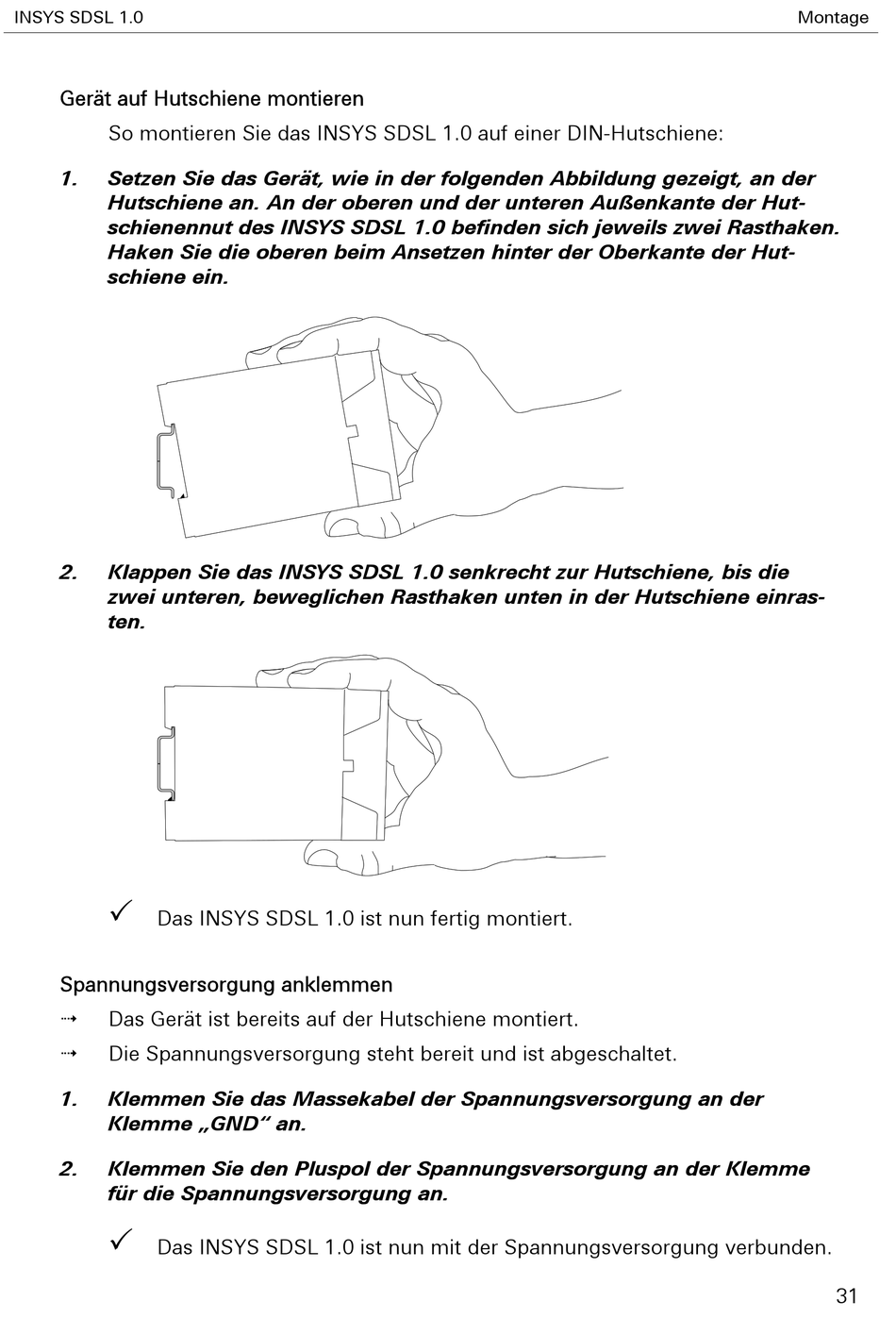

Gerät auf Hutschiene montieren
So montieren Sie das INSYS SDSL 1.0 auf einer DIN-Hutschiene:
1. Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der
Hutschiene an. An der oberen und der unteren Außenkante der Hut-
schienennut des INSYS SDSL 1.0 befinden sich jeweils zwei Rasthaken.
Haken Sie die oberen beim Ansetzen hinter der Oberkante der Hut-
schiene ein.
2. Klappen Sie das INSYS SDSL 1.0 senkrecht zur Hutschiene, bis die
zwei unteren, beweglichen Rasthaken unten in der Hutschiene einras-
ten.

Das INSYS SDSL 1.0 ist nun fertig montiert.
Spannungsversorgung anklemmen

Das Gerät ist bereits auf der Hutschiene montiert.

Die Spannungsversorgung steht bereit und ist abgeschaltet.
1. Klemmen Sie das Massekabel der Spannungsversorgung an der
Klemme „GND" an.
2. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme
für die Spannungsversorgung an.

Das INSYS SDSL 1.0 ist nun mit der Spannungsversorgung verbunden.
Montage
31
