Inbetriebnahme
Verbindung aufzubauen. Geschieht dies vor der Konfiguration der IP-
Adressen der Geräte, würde dies einen Adresskonflikt verursachen, da
das Gerät am anderen Ende der SDSL-Strecke dieselbe (Default-)IP-
Adresse hat.

Der Verbindungsaufbau der beiden Geräte beginnt. Wenn beide INSYS
SDSL 1.0 synchronisiert sind, sind Netz A1 und Netz A2 zu einem ge-
meinsamen Netz A verbunden.
10.1.2

Routing-Betrieb

Dieser Abschnitt erklärt, wie Sie das INSYS SDSL 1.0 für den Betrieb als Router
vorbereiten. Dabei wird zwischen zwei räumlich getrennten LANs über eine
dauerhafte SDSL-Verbindung geroutet. Im vorliegenden Beispiel wird zwischen
Netz A und Netz B über die SDSL-Verbindung zwischen Gerät 1 und Gerät 2
geroutet. Die SDSL-Verbindung stellt hier das Netz C dar.

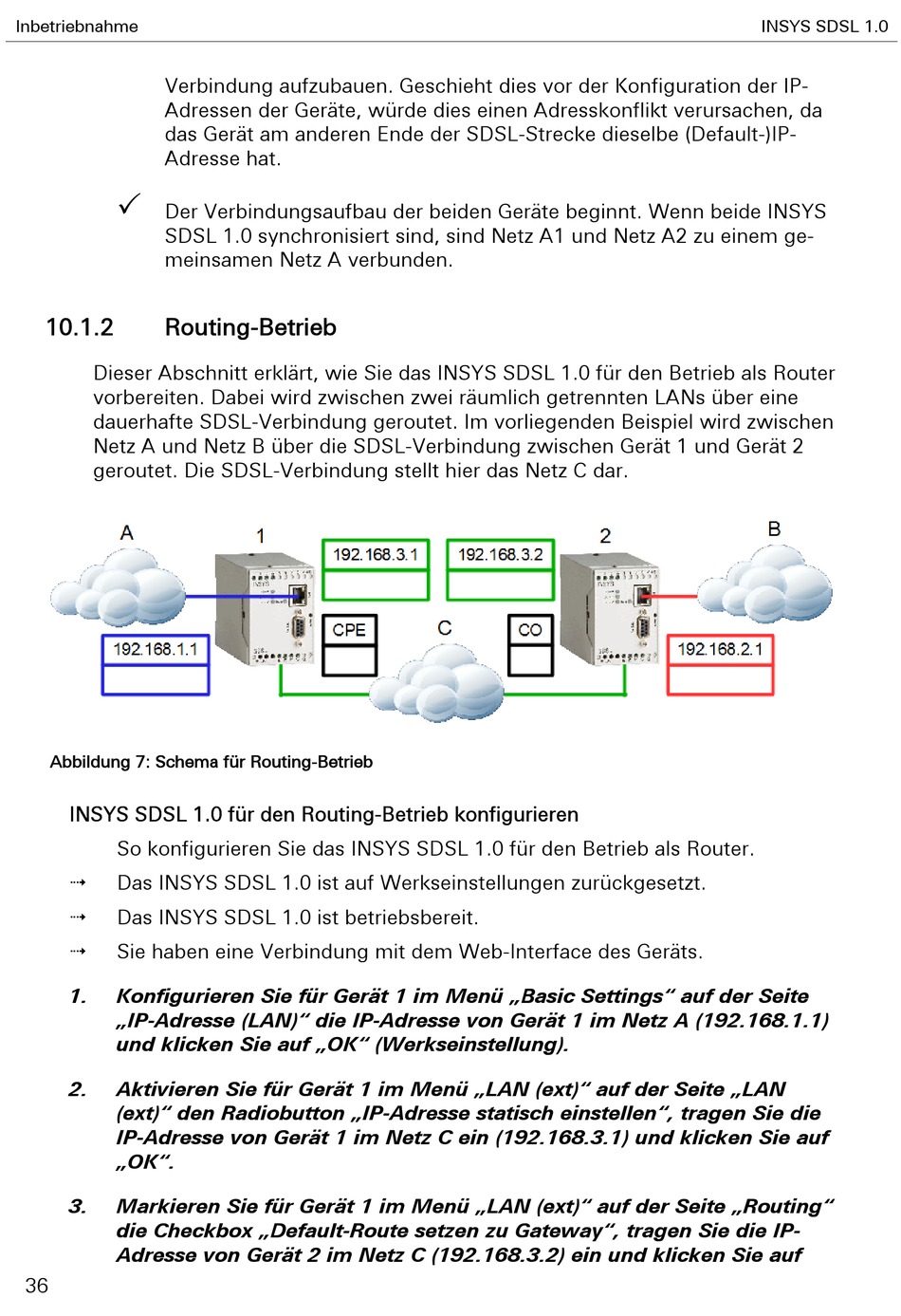

Abbildung 7: Schema für Routing-Betrieb
INSYS SDSL 1.0 für den Routing-Betrieb konfigurieren
So konfigurieren Sie das INSYS SDSL 1.0 für den Betrieb als Router.

Das INSYS SDSL 1.0 ist auf Werkseinstellungen zurückgesetzt.

Das INSYS SDSL 1.0 ist betriebsbereit.

Sie haben eine Verbindung mit dem Web-Interface des Geräts.
1. Konfigurieren Sie für Gerät 1 im Menü „Basic Settings" auf der Seite
„IP-Adresse (LAN)" die IP-Adresse von Gerät 1 im Netz A (192.168.1.1)
und klicken Sie auf „OK" (Werkseinstellung).
2. Aktivieren Sie für Gerät 1 im Menü „LAN (ext)" auf der Seite „LAN
(ext)" den Radiobutton „IP-Adresse statisch einstellen", tragen Sie die
IP-Adresse von Gerät 1 im Netz C ein (192.168.3.1) und klicken Sie auf
„OK".
3. Markieren Sie für Gerät 1 im Menü „LAN (ext)" auf der Seite „Routing"
die Checkbox „Default-Route setzen zu Gateway", tragen Sie die IP-
Adresse von Gerät 2 im Netz C (192.168.3.2) ein und klicken Sie auf
36
INSYS SDSL 1.0
