INSTALLATION DES VIDEORECORDERS

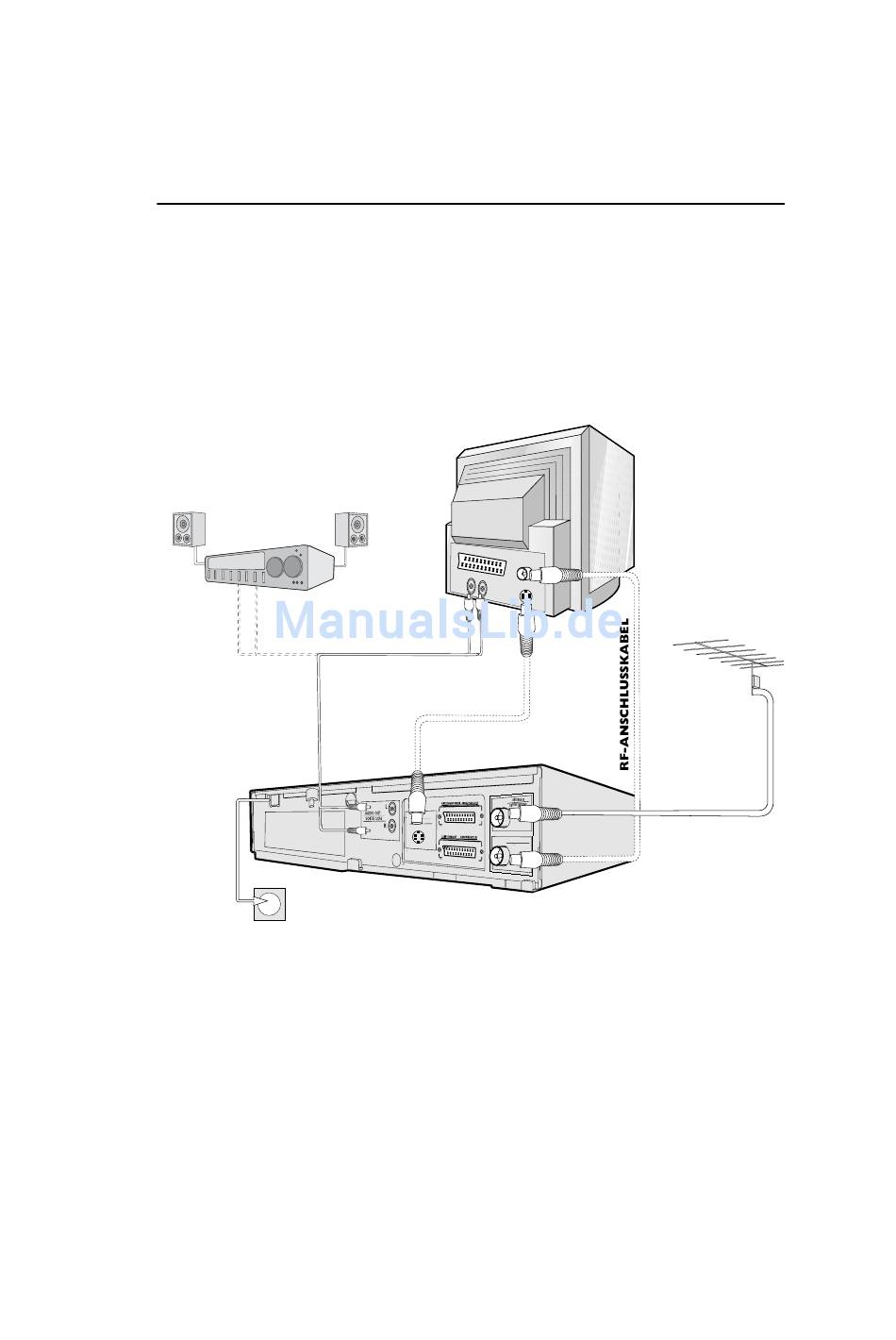

ALTERNATIVE VERBINDUNG

S-VIDEO
Bei den üblichen Video-Anschlußbuchsen zur Ein- und Ausgabe am Videorecorder sind das
Luminanzsignal (Y) und das Farbsignal (C ), die auf dem Videoband aufgezeichnet werden,
miteinander kombiniert. Bei der S-VIDEO-Anschlußbuchse ist eine getrennte Übertragung
beider Signale möglich, um die Bildqualität zu verbessern.
RÜCKSEITE DES
FERNSEHERS
VERSTÄRKER
+
TERRESTRISCHES
ODER KABEL
EMPFANG
AUDIO PHONO KABEL
AUDIO-KABEL
(ALTERNATIV)
S-VIDEO KABEL
G
S-VIDEO OUT
SORTIE SON S-VIDEO
D
RF OUT
SORTIE ANTENNE
NETZKABEL
Die "Audio out"-Buchsen müssen bei Verwendung der S-Video-Verbindung mit dem
Fernsehgerät oder einem getrennten Verstärker verbunden sein, damit die Audiosignale
gehört werden können.
✔
Der Videorecorder ist richtig angeschlossen.
