ERWEITERTE FUNKTIONEN
AUDIO UND VIDEORECORDER
ANSCHLUß AN AUDIOGERÄTE

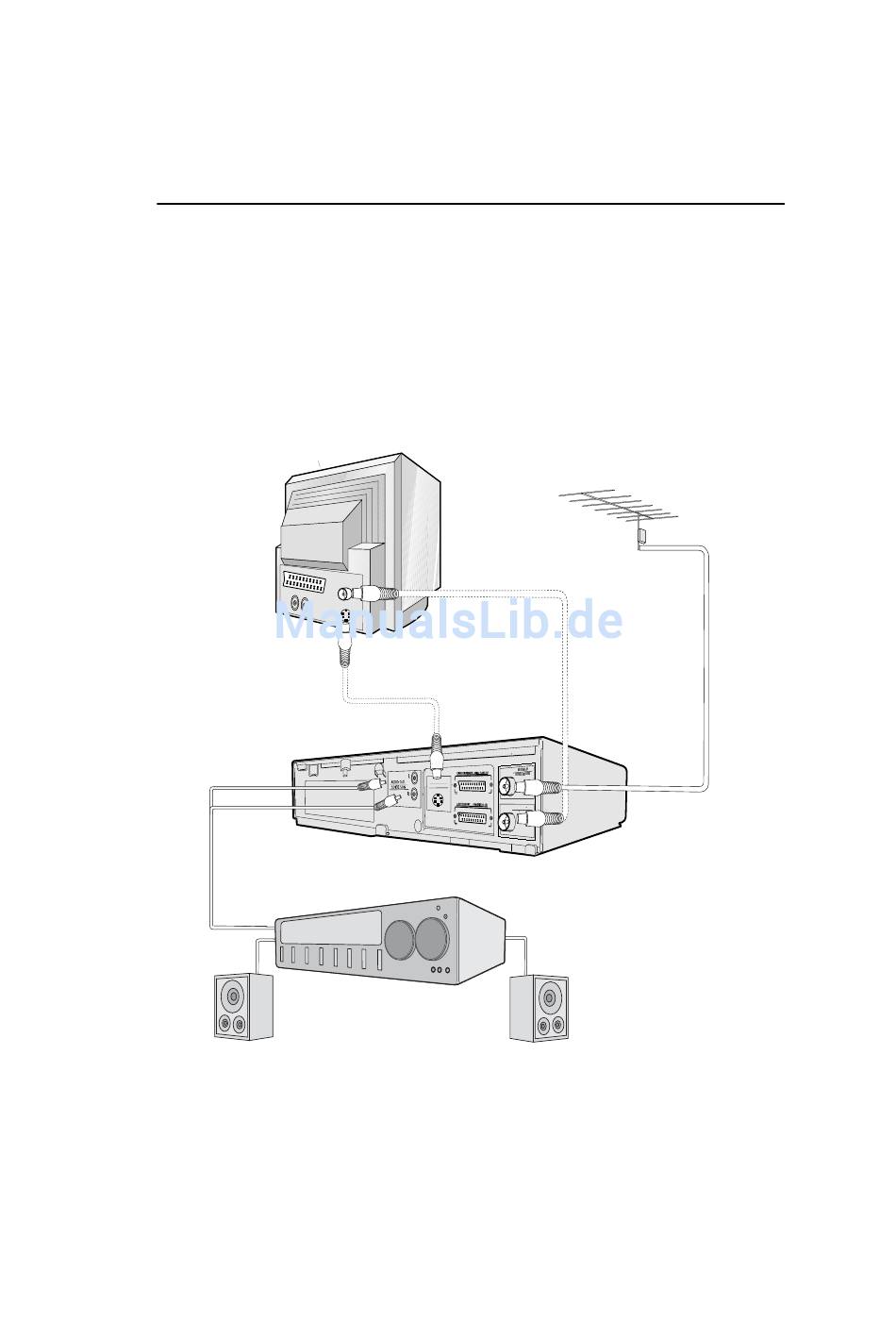

Die unten angegebene Abbildung zeigt die Verbindung Ihres Videorecorders mit
Audiogeräten. Werden die Geräte in dieser Weise angeschlossen, ist Stereotonwiedergabe
über die Lautsprecher möglich.
RÜCKSEITE DES
FERNSEHERS
AUDIO OUT
L und R
AUDIO PHONO KABEL
(NICHT MIFGELIEFERT)
RF-ANSCHLUSSKABEL
S-VIDEO KABEL
G
S-VIDEO OUT
SORTIE SON S-VIDEO
D
RF OUT
SORTIE ANTENNE
+
VERSTÄRKER
D-21
VORHANDENES
ANTENNEN KABEL
AERIAL IN
RF-OUT
