3. PRODUKTBESCHREIBUNG

3. Produktbeschreibung
3.1 Einführung
Das System Mobil-O-Graph NG
dem Mobil-O-Graph NG
der Auswertesoftware zur Auswertung der Messergebnisse durch den Arzt.
Der ABD-Monitor kann mit Hilfe der Auswerteeinheit (je nach Version: HM-Client-Software oder HM-Windows-Software)
ausgelesen werden. Mit Hilfe der Software können gespeicherte Messergebnisse in einen PC eingelesen, auf dem
Bildschirm in verschiedenen Formen, als Graphiken, Listen und Statistiken dargestellt und ausgedruckt werden.
Der Mobil-O-Graph NG
ist diese Prozedur in nur wenigen Minuten zu erledigen. Dies erlaubt dem Arzt, das Gerät an jedem Arbeitstag rund um
die Uhr zu verwenden.
Das Mobil-O-Graph NG
eines Blutdruck- Profils während Tag und Nacht erlaubt. Zusätzliche Parameter wie nächtliche Werte und
Blutdruckschwankungen werden erkannt. Dieses erlaubt dem Arzt, eine individuelle und optimale medizinische Therapie
zu verordnen und ihre Erfolge zu kontrollieren.

3.2 Auspacken

Sämtliche im Lieferumfang enthaltenen Teile wurden beim Versand ordnungsgemäß verpackt und auf Vollständigkeit
sowie Funktionsfähigkeit überprüft. Sollte die Ware unvollständig oder beschädigt sein, informieren Sie bitte unverzüg-
lich den Lieferanten.

3.3 Der Monitor

Komponenten:

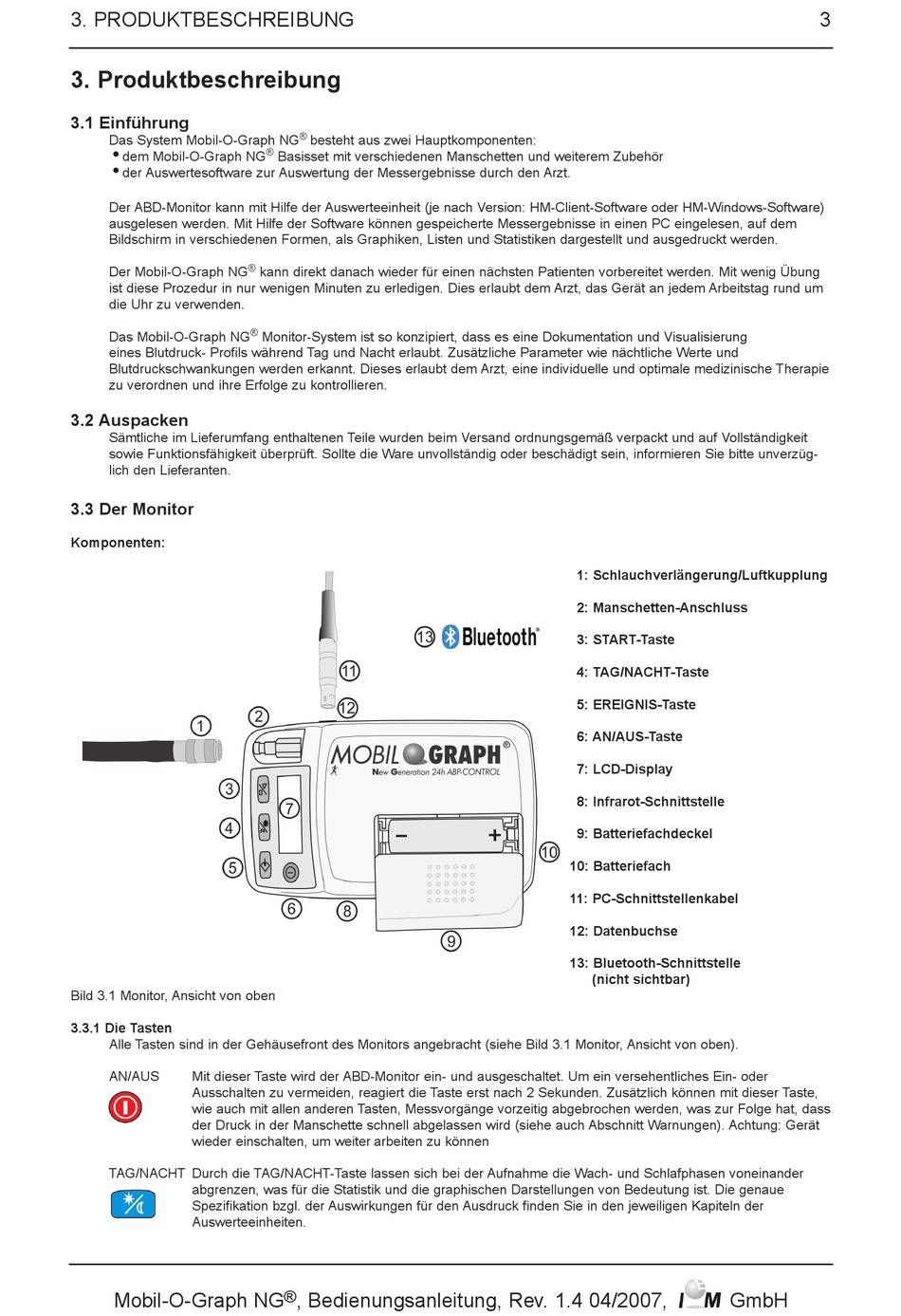

Bild 3.1 Monitor, Ansicht von oben

3.3.1 Die Tasten

Alle Tasten sind in der Gehäusefront des Monitors angebracht (siehe Bild 3.1 Monitor, Ansicht von oben).
AN/AUS Mit dieser Taste wird der ABD-Monitor ein- und ausgeschaltet. Um ein versehentliches Ein- oder
Ausschalten zu vermeiden, reagiert die Taste erst nach 2 Sekunden. Zusätzlich können mit dieser Taste,
wie auch mit allen anderen Tasten, Messvorgänge vorzeitig abgebrochen werden, was zur Folge hat, dass
der Druck in der Manschette schnell abgelassen wird (siehe auch Abschnitt Warnungen). Achtung: Gerät
wieder einschalten, um weiter arbeiten zu können
TAG/NACHT Durch die TAG/NACHT-Taste lassen sich bei der Aufnahme die Wach- und Schlafphasen voneinander
abgrenzen, was für die Statistik und die graphischen Darstellungen von Bedeutung ist. Die genaue
Spezifikation bzgl. der Auswirkungen für den Ausdruck finden Sie in den jeweiligen Kapiteln der
Auswerteeinheiten.
Mobil-O-Graph NG
®
besteht aus zwei Hauptkomponenten:
®
Basisset mit verschiedenen Manschetten und weiterem Zubehör
®
kann direkt danach wieder für einen nächsten Patienten vorbereitet werden. Mit wenig Übung
®
Monitor-System ist so konzipiert, dass es eine Dokumentation und Visualisierung
®
, Bedienungsanleitung, Rev. 1.4 04/2007, GmbH
1: Schlauchverlängerung/Luftkupplung
2: Manschetten-Anschluss
3: START-Taste
4: TAG/NACHT-Taste
5: EREIGNIS-Taste
6: AN/AUS-Taste
7: LCD-Display
8: Infrarot-Schnittstelle
9: Batteriefachdeckel
10: Batteriefach
11: PC-Schnittstellenkabel
12: Datenbuchse
13: Bluetooth-Schnittstelle
(nicht sichtbar)
3
