4. Hypertension Management Software für Windows

4.8.1 Profildarstellung

Mit der Profildarstellung werden die folgenden Werte der ausgewählten Messreihe graphisch als Funktion der Zeit in
einem Diagramm dargestellt:
* systolische Werte
* Mittelwerte
* diastolische Werte
* Herzfrequenz

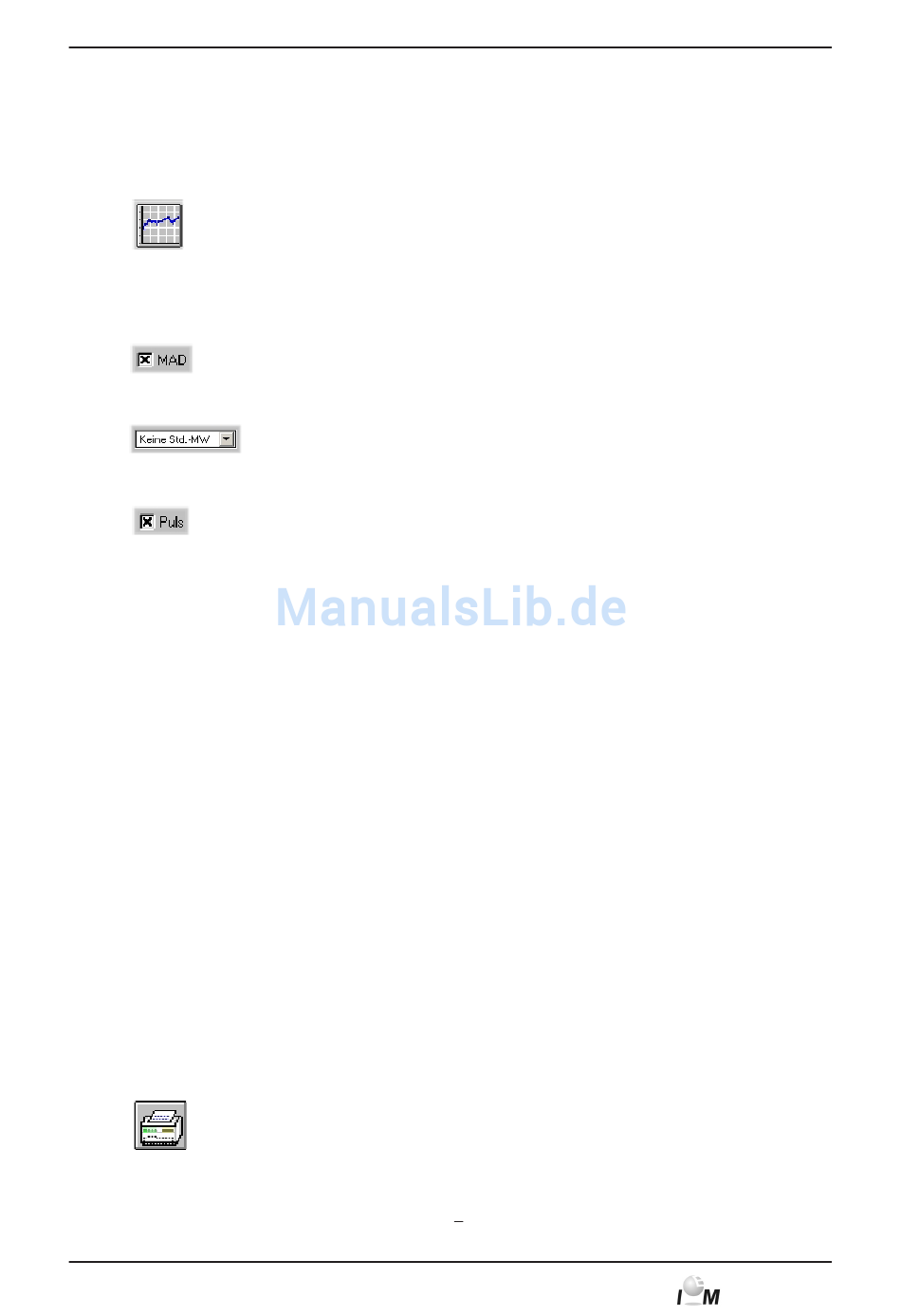

Die Profildarstellung rufen Sie entweder über das Menü "Messungen" mit dem Befehl "Profil" oder über
Anklicken der Schaltfläche auf. Es baut sich ein Diagramm auf, von dem Sie die folgenden Details able-
sen können:
Blutdruck:
Puls:
Zeit:
Kurvenfarben:
Grenzwerte:
Einzelwerte:
Bemerkungen:
Ausdruck:
Schließen:
Mobil-O-Graph NG
Am linken Rand des Bildschirms sehen Sie die Ordinatenbeschriftung für die Größen
des Blutdrucks in der Einheit mmHg. Mit Hilfe der Bildlaufleiste können Sie die Achse
nach oben und unten verschieben. Die Werte der systolischen, diastolischen und
Mittelwerte (Blutdruckwerte) beziehen sich auf diese linke Koordinatenachse.
Mit dem Kontrollkästchen am unteren Bildrand schalten Sie die Anzeige der Mittelwerte ein
und aus.
Mit dem nächsten Auswahlfeld am unteren Bildrand können Sie wählen, ob und wel-
che Stunden-Mittelwerte zusätzlich angezeigt werden sollen (bis zu einem Mittelwert
über 8 Stunden).
Am rechten Bildschirmrand befindet sich die Ordinatenachse für die Herzfrequenz. Die Einheit
ist 1/min. Auch hier dient die Bildlaufleiste zum Verschieben der Achse. Die Werte für den Puls
sind auf diese rechte Achse bezogen.
Mit dem Kontrollkästchen am unteren linken Bildschirmrand schalten Sie die Anzeige der
Herzfrequenz-Kurve ein und aus.
Auf der unteren Achse des Diagrammes ist die Zeit eines Tages in Stunden abgetragen. Der
Balken darüber zeigt die Intervalle Tag (rot) und Nacht (blau) an.
Als Tag gelten dabei alle drei Tagesintervalle zusammen. Mit "M" werden manuelle Messungen
gekennzeichnet.
Die von den Kurven der systolischen und diastolischen Werte umgebene Fläche ist mit einer
zum Hintergrund kontrastierten Farbe ausgefüllt.
Sie können die Kurven- sowie Hintergrundfarbe entsprechend Ihren Wünschen abändern. Dazu
klicken Sie bitte auf die Schaltfläche Farben am unteren rechten Bildrand. In dem nun
erscheinenden Fenster können Sie die Farben ändern, wenn Sie für die entsprechende Kurve
auf die Schaltfläche mit den Prunkten klicken, eine Farbe auswählen und die Auswahl dann mit
"OK" bestätigen.
Die für die Einzelwerte eingestellten oberen Grenzwerte für Einzel- und Durchschnittsmesswerte
werden als Sollwertkurve (gepunktete Linie) eingezeichnet. Sollten Sie die Werte für die glo-
balen Grenzwerte für den Blutdruck verändern wollen, so können Sie dies über das Menü
"Einstellungen" mit dem Befehl "Grenzwerte" durchführen.
Sie können sich die genauen Werte einer Messung anzeigen lassen, indem Sie bei der Zeit der
Messung auf eine beliebige Stelle des blauen Bildschirms klicken. Es wird dann ein senkrechter
Balken und ein kleines Fenster mit den genauen Angaben zu Zeit und Messwerten angezeigt.
Wenn Sie nun mit der Maus über die Graphen fahren, wird die Anzeige in dem kleinen Info-
Fenster ständig aktualisiert. Sie können dieses Fenster an eine andere Position verschieben,
indem Sie in ihm auf eine unbeschriebene Stelle klicken und mit der Maus ziehen. Durch erneu-
tes Klicken auf den Hintergrund des Bildschirmes schließen Sie das Info-Fenster wieder.
Durch Anklicken der Schaltfläche Bemerkungen öffnen Sie ein Fenster, in dem Sie
Eintragungen zur Messreihe vornehmen können, die dann auch mit ausgedruckt werden.
Wenn Sie die Profildarstellung ausdrucken möchten, klicken Sie bitte auf die Schaltfläche oder
auf den Befehl "Drucken" im Menü "Patienten". Durch Auswahl des Kriteriums "Seite 1
(Blutdruckprofil, Bemerkungen)" können Sie die Profildarstellung ausdrucken. Über die
Schaltfläche Drucker-Setup können Sie Ihren Drucker auswählen und einrichten.
Beachten Sie bitte, dass die zuletzt (mit den Bildlaufleisten) vorgenommene Achseneinstellung
für die Druckausgabe benutzt wird.
Durch Anklicken der Schaltfläche Schließen wird das Diagramm Profildarstellung geschlos-
sen.
®
, Bedienungsanleitung, Rev. 1.4 04/2007, GmbH
®
