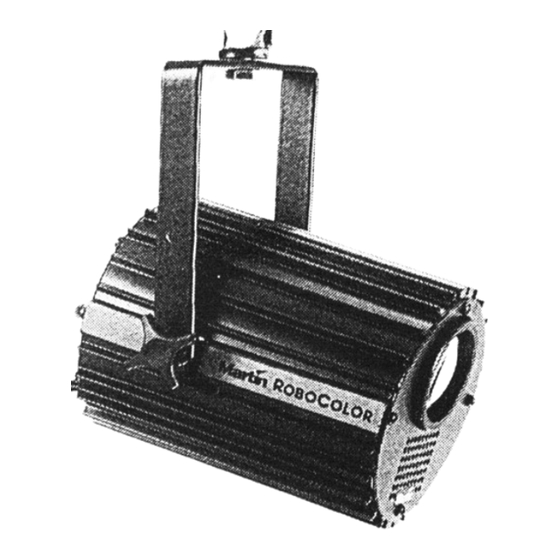

- Seite 1 RoboColor System Bedienungsanleitung © 1995 Martin Professional GmbH technische Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
INHALT EINFÜHRUNG ........... . . 2 INSTALLATION DES ROBOCOLOR . -
Seite 3: Betrieb Über Einen Lighting Controller
Schließen Sie das Stromversorgungskabel des RoboColor am Robocolor Controller an. Schließen Sie das Signalkabel des RoboColor am Robocolor Controller an (fünfpoliger DIN Stecker). Wenn die lokale Netzspannung 220 V beträgt, müssen mindestens zwei Lampen angeschlossen sein (die Lampen sind in Serie geschaltet). -
Seite 4: Betrieb Ohne 2308 / 3032 Controller (Stand Alone)
BETRIEB OHNE CONTROLLER (STAND - ALONE) ACHTUNG: SCHLIESSEN SIE DAS SERIELLE ÜBERTRAGUNGSKABEL NICHT AN, WENN DER „STAND ALONE“- MODUS AKTIVIERT IST. Sie können die RoboColor Einheiten jetzt im „Stand Alone“ Modus betreiben, wenn Sie den Dipschalter wie auf Seite 4 gezeigt einstellen. Die RoboColors führen eine vorprogrammierte Sequenz aus, die durch das eingebaute Mirophon getriggert wird. -
Seite 5: Dipschalterstellungen
DIPSCHALTERSTELLUNGEN Adressen für RoboColor Einheit Nr. Einheit Nr. 1,2,5 1,3,5 2,3,5 1,2,3 1,2,3,5 1,4,5 2,4,5 1,2,4 1,2,4,5 3,4,5 1,3,4 1,3,4,5 2,3,4 2,3,4,5 1,2,3,4 1,2,3,4,5 Sequenzeinstellungen für RoboColor Beschreibung Test Alle Schalter aus (OFF) Demo 1 Demo 1, mit Musiktriggerung 1,2,6 Demo 2 Demo 2, mit Musiktriggerung 1,3,6... -
Seite 6: Technische Daten
Abmessungen mit / ohne Bügel Länge 175 x 135 (181) mm Gewicht 2,4 kg Netzspannung 230 V Frequenz 50 Hz RoboColor- Controller Kanalanzahl Gewicht 2 kg Abmessungen 280 x125 x 90 mm © 1995 Martin Professional GmbH Technische Änderungen vorbehalten...
