5. Bedienelemente und Funktionen

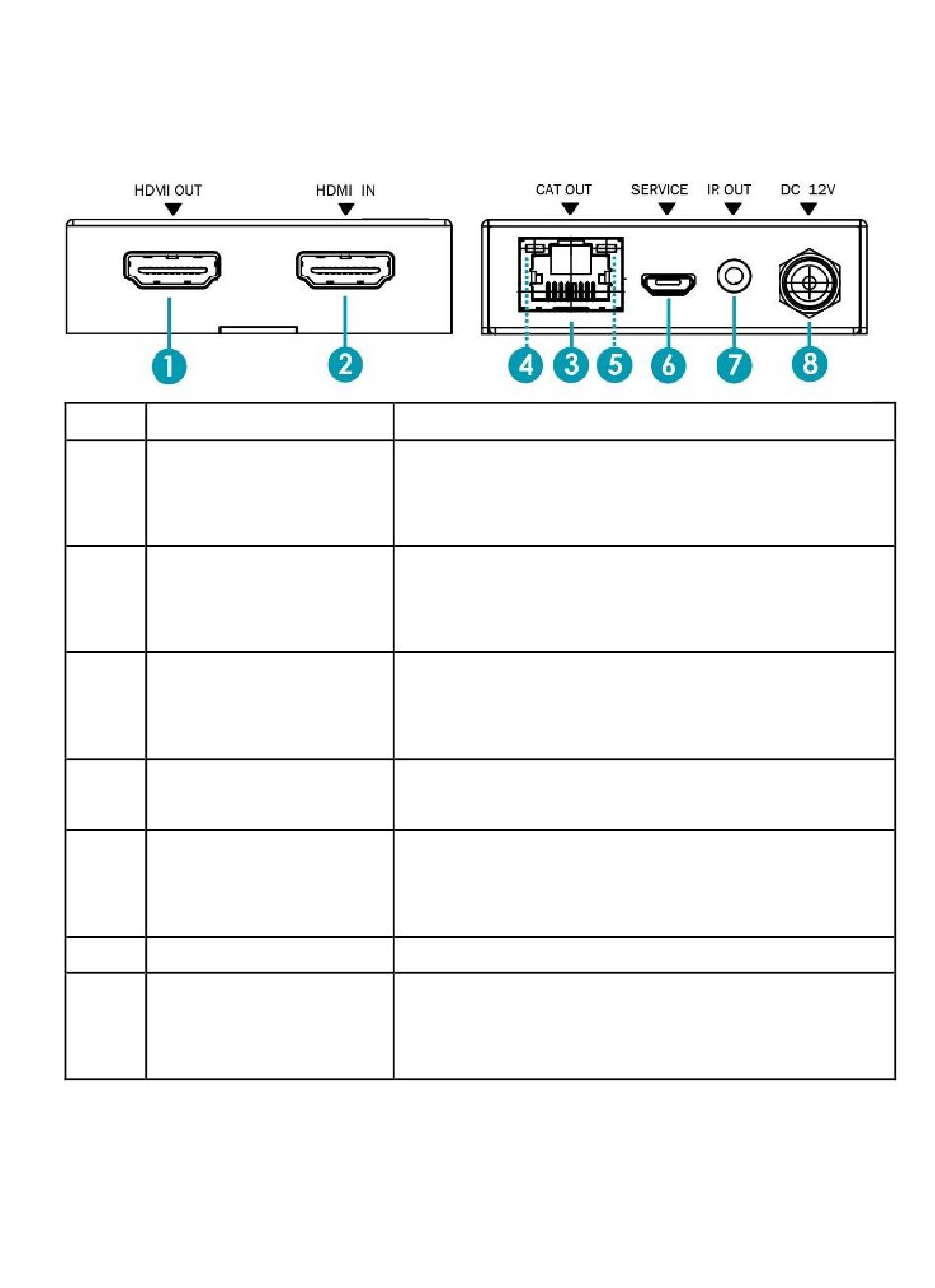

5.1 Bedienfeld des Senders

Nr. Name
1 HDMI-AUSGANG
2 HDMI-EINGANG
3 CAT-AUSGANG
4 Betriebsanzeige
Lampe (grün)
5 Datensignal
Anzeigelampe
(Orange)
6 SERVICE-Anschluss Für Firmware-Updates verwenden.
7 IR-AUSGANG
Funktionsbeschreibung
HDMI-Loop-Ausgang, Anschluss an
HDMI-Anzeigegerät wie TV oder
Projektor mit einem HDMI-Kabel.
HDMI-Eingang: Schließen Sie ein
HDMI-Quellgerät wie einen DVD- oder
PS4-Player mit einem HDMI-Kabel an.
Verbinden Sie den CAT IN-Anschluss
auf der Empfangsseite mit einem
CAT6-Kabel.
Die Lampe leuchtet auf, wenn der
Sender eingeschaltet ist.
Die Lampe leuchtet auf, wenn der
Sender und der Empfänger ein Signal
übertragen haben.
Schließen Sie ein Breitband-IR-Blaster-
Kabel an. Das IR-Signal kommt vom IR
IN-Anschluss des Empfängers.
6
