Digitus DS-55200 Bedienungsanleitung Seite 4

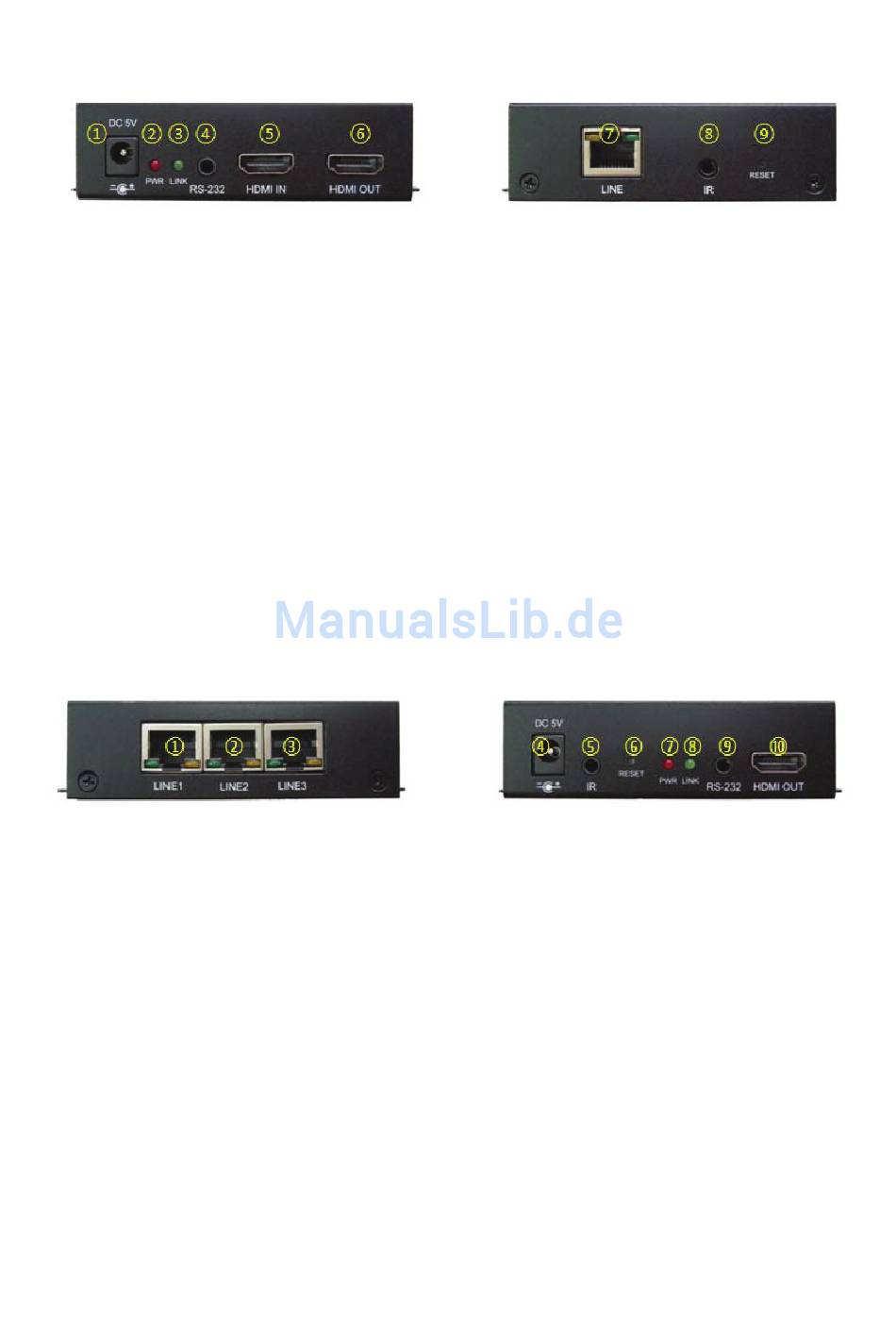

Sender (TX) - Vorderseite
1:
Mit Netzanschluss verbunden DC 5 V/2 A
2:
Power-LED (leuchtet dauerhaft rot, wenn Gerät eingeschaltet ist)
3:
Verbindungs-LED (leuchtet dauerhaft grün, wenn Verbindung aufgebaut ist)
4:
RS-232 Steueranschluss
5:
HDMI IN, an HDMI-Quelle angeschlossen
6:
HDMI OUT, an Display angeschlossen
7:
Cat.5e/6-Kabel - Anschluss für Datenausgang
8:
IR-Blaster/-Sender
9:
Rückstelltaste
Empfänger (RX) - Vorderseite
1:
CAT.5e/6-Kabel, für Datenausgang oder –eingang angeschlossen
2:
CAT.5e/6-Kabel, für Datenausgang oder –eingang angeschlossen
3:
CAT.5e/6-Kabel, für Datenausgang oder –eingang angeschlossen
4:
Mit Netzanschluss verbunden DC 5 V/2 A
5:
IR-Empfänger
6:
Rückstelltaste
7:
Power-LED (leuchtet dauerhaft rot, wenn Gerät eingeschaltet ist)
8:
Verbindungs-LED (leuchtet dauerhaft grün, wenn Verbindung aufgebaut ist)
9:
RS-232 Steueranschluss
10:
HDMI OUT, an Display angeschlossen
Sender (TX) - Rückseite
Empfänger (RX) - Rückseite
