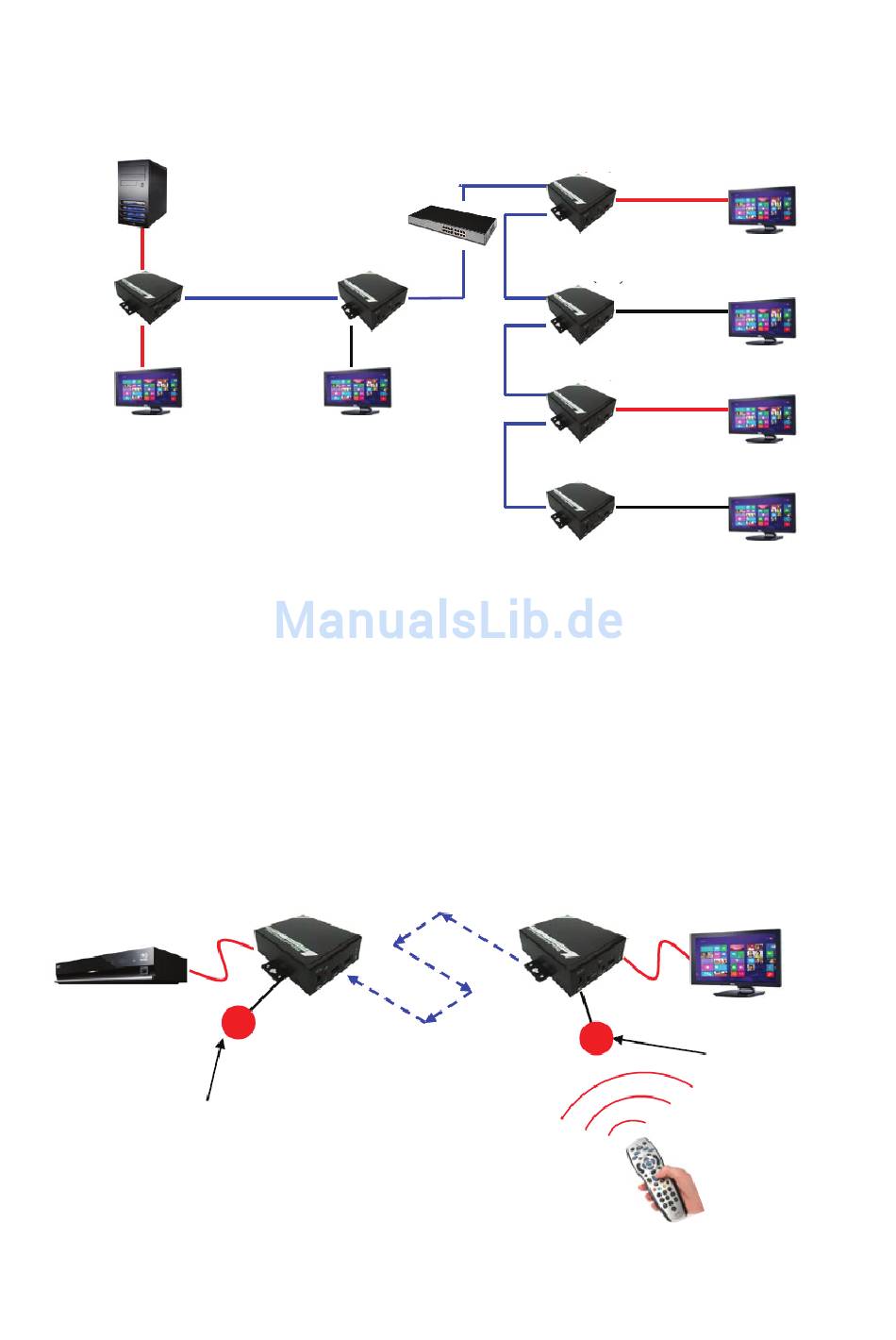

Kaskade und mit VGA/HDMI/DisplayPort gemischt

DisplayPort
Quelle
Cat.5e/6 bis zu 100 m
DP (TX)
DP-Ausgang
lokaler Monitor

IR-Bypass-Funktion Verbindung

• Schließen Sie das Kabel des IR-Senders (oder Emitters) an den IR-Anschluss
auf der DisplayPort-Sendeeinheit (TX) an.
• Schließen Sie das IR-Empfängerkabel an den IR-Anschluss der DisplayPort-
Empfängereinheit (RX) an.
• Platzieren Sie das IR-Auge des IR-Empfängerkabels in die Nähe der
Fernbedienung.
• Platzieren Sie den IR-Blaster des IR-Senderkabels in die Nähe des Geräts,
dass per Fernbedienung gesteuert werden soll.
IR-Sender-Blaster
Jede Ebene
Cat.5e/6 bis zu 100 m
HDMI (RX)
Modell: HCE-100
HDMI-Ausgang
remote Monitor
Sender (TX)
Cat.5e/6, max.100 m
IR uni-direktional (RX tp TX)
DP (RX)
DP-Kabel
HDMI (RX)
HDMI Kabel
DP (RX)
DP-Kabel
VGA (RX)
VGA-Kabel
Empfänger (RX)
DP-Ausgang
HDMI-Ausgang
DP-Ausgang
VGA-Ausgang
IR-Empfänger-Auge
