Digitus DS-55360 Installation Und Anwendung
4k wireless hdmi kvm extender-set, 4k/60 hz, 100 m
Quicklinks
Verwandte Anleitungen für Digitus DS-55360
Inhaltszusammenfassung für Digitus DS-55360

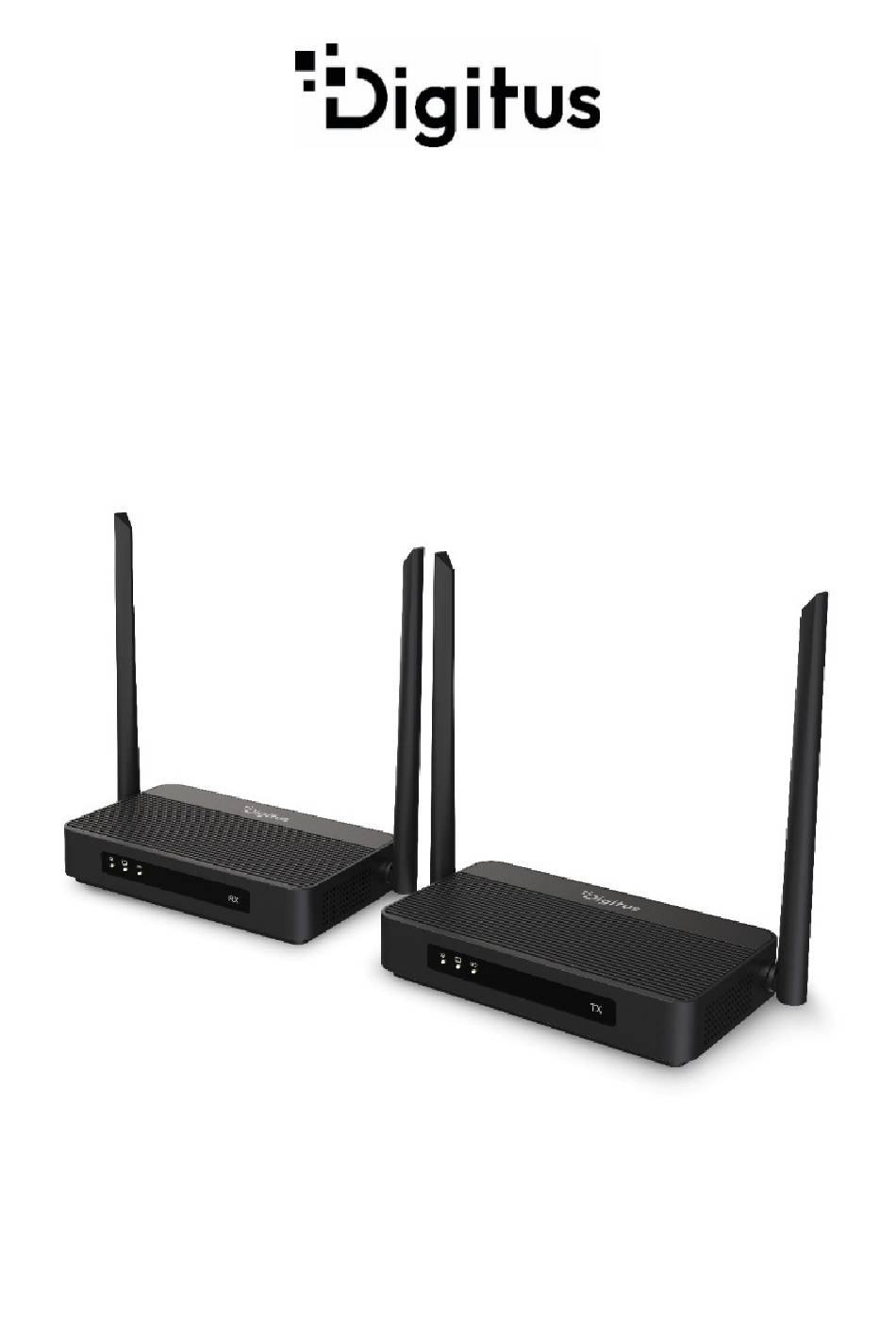

- Seite 1 4K Wireless HDMI KVM Extender-Set, 4K/60 Hz, 100 m Installation & Anwendung DS-55360...
- Seite 2 Inhaltsverzeichnis Einführung ..................3 Lieferumfang ................4 Hauptmerkmale ................4 Produktspezifikationen ..............5 4.1. Senderspezifikationenen ............5 4.2. Empfängerspezifikationen ............. 7 Produktübersicht ................9 5.1. Übersicht über den Sender ............ 9 5.2. Übersicht über den Empfänger ..........11 Installationsanleitung..............13 6.1.
- Seite 3 1. Einführung Das 4K Wireless HDMI KVM Extender Set ermöglicht die kabellose Übertragung von HDMI-Video- und Audiosignalen in beeindruckender Ultra HD-Auflösung (4K/60 Hz) über eine Entfernung von bis zu 100 Metern – völlig kabellos und mit klarer Sicht. Dank modernstem Code- Chip-Design (proprietäre Parallelverarbeitungsarchitektur) und extrem niedriger Latenz von nur 16 bis 48 ms (Durchschnitt: ca.
- Seite 4 2. Lieferumfang 1x Sendeeinheit 1x Empfängereinheit 2x HDMI-Verbindungskabel (1,5 m) 1x USB-A zu USB-C Kabel (1,0 m) 2x IR-Verlängerungskabel (1,5 m) 2x Netzteil 12V/1,5 A (1,5 m) Bedienungsanleitung 1x Installationsanleitung 3. Hauptmerkmale Drahtlose HDMI-Signalübertragung in 4K/60 Hz bis zu 100 m ...
- Seite 5 Automatische Kopplung und Verbindung: Stellt automatisch eine Verbindung über den günstigsten WLAN-Kanal her, um die bestmögliche WLAN-Leistung zu gewährleisten Bidirektionale IR-Verlängerung (Infrarot) zur Steuerung der Signalquelle oder des Displays AES 128-Bit-Verschlüsselung / WPA2-Protokoll HDMI 2.0 / HDCP 2.2 ...
- Seite 6 Gewährleistung einer hohen Datensicherheit IR-Übertragung 38 kHz bis 56 kHz USB-KVM Maus/Tastatur/Touchpanel Rücksteuerung (Back Control) Drahtlosstandard IEEE 802.11a/b/g/n/ac, 5,8 GHz Frequenz 5,150 GHz bis 5,825 GHz Frequenzbänder 5150–5350 MHz; 5470–5725 MHz; 5725–5850 MHz; 5850–5925 MHz Die konkret genutzten Frequenzbänder richten sich nach den gesetzlichen Bestimmungen des jeweiligen Landes.
- Seite 7 4.2. Empfängerspezifikationen HDMI-Ausgang Version HDMI 2.0 HDCP-Version HDCP 2.2 HDMI-Ausgangsauflösung 4K/60 Hz max. Übertragungsauflösung 4K/60 Hz max. HDR unterstützt HDR10 Audiokanal Dolby Atmos / DTS-Bypass Drahtloses Streaming von Dolby Atmos und DTS zum Fernseher zur Dekodierung und Wiedergabe Latenz 16 ms (min.) – 48 ms (max.) Anmerkung: Je nach Komplexität des Videos und WiFi-Störungen kann die Latenz zwischen 16 ms und 48 ms...
- Seite 8 E/A-Anschlüsse 1x HDMI-Ausgang /2x USB-A / 1x IR-Eingang / 1x IR-Ausgang / 1x Audioausgang / 1x Netzschalter / 1x DC Stromversorgung 12V/1,5A Verbrauch ca. 10 W Abmessungen B 16,1 x T 9,4 x H 3,4 cm Gewicht 340 g Betriebstemperatur: 0 °C bis +40 °C Lagertemperatur: 0 °C bis +60 °C...
- Seite 9 5. Produktübersicht 5.1. Übersicht über den Sender...
- Seite 10 Stromversorgung DC (12 V/1,5) eingesteckt IR im Anschluss: Mit IR-Empfangskabel verbinden USB-C: Mit USB der Videoquelle für USB-KVM-Funktion oder Touchpanel-Backcontrol verbinden HDMI-Eingang: Anschluss an die Videoquelle HDMI-Ausgang (Durchschleifausgang): Anschluss an lokales Display für Durchschleifung Netzschalter: Ein-/Ausschalten des Produkts LED-Anzeige Sender Nein Symbol Definition...
- Seite 11 5.2. Übersicht über den Empfänger...
- Seite 12 Stromversorgung DC (12 V/1,5) Eingang 2x USB-A: Anschluss von Maus und Tastatur für USB-KVM-Funktion, Anschluss an USB-Port des Touchpanels für Touchpanel-Steuerung möglich IR-Eingang: Anschluss an IR-Empfangskabel HDMI-Ausgang: Anschluss an lokales Display für Pass-Through Netzschalter: Ein-/Ausschalten des Produkts LED-Anzeige Empfänger Nein Symbol Definition Blinkt: WLAN-Verbindung funktioniert...
- Seite 13 6. Installationsanleitung HDMI Loop Out Sender Videoquelle (lokales Display) (TX) Empfänger (RX) Ausgabe-Display Schließen Sie zunächst den Empfänger an Ihr Display an. Schließen Sie dann den Sender an Ihre Videoquelle an.
- Seite 14 6.1. Anschließen des Empfängers (RX) Verbinden Sie den Empfänger über ein HDMI-Kabel mit dem Anschluss „HDMI OUT“ mit dem Anschluss „HDMI IN“ Ihres Displays. Schließen Sie das Netzteil an den Stromanschluss „DC 12V“ am Empfänger an. Schließen Sie dann das Netzteil an Ihre Steckdose an. Schalten Sie dann den Netzschalter am Empfänger ein.
- Seite 15 Automatische Kopplungsfunktion Nach dem Einschalten beider Geräte dauert es etwa 30 bis 50 Sekunden, bis sich Sender und Empfänger automatisch verbinden und mit der Übertragung des AV-Signals beginnen. 6.3. Anschluss der Infrarot (IR) Übertragung 6.3.1. Steuerung der Videoquelle über Infrarot- Fernbedienung Das kabellose HDMI-Extender-Set verfügt über eine integrierte „Infrarot-Rückführung”...
- Seite 16 finden, indem Sie mit einer Taschenlampe auf die Vorderseite leuchten und nach dem IR-Sensorfenster suchen. Verbinden Sie das IR-Empfangskabel (1) mit dem Anschluss des Empfängers, der mit „IR IN“ gekennzeichnet ist. Bitte probieren Sie verschiedene Positionen aus, bevor Sie die IR-LED endgültig befestigen.
- Seite 17 Schließen Sie das IR-Sendekabel (2) an den mit „IR OUT“ gekenn- zeichneten Anschluss des Empfängers an. Stellen Sie sicher, dass die LED des IR-Kabels genau über dem Infrarotsensor des Displays angebracht ist (bei einigen Geräten muss dies sehr präzise erfolgen). Die genaue Position lässt sich leicht finden, indem Sie mit einer Taschenlampe auf die Vorderseite leuchten und nach dem IR-Sensorfenster suchen.
- Seite 18 Sender Verbinden Sie Ihren PC mit dem mitgelieferten USB-C-Kabel mit der USB-C-Buchse mit der Bezeichnung „Maus/Tastatur” am Sender. Empfänger Schließen Sie Ihre Maus und/oder Tastatur an die mit „Maus/Tastatur“ gekennzeichneten Anschlüsse am Empfänger an. Nachdem Sie das USB-C-Kabel und Ihre Maus/Tastatur wie oben beschrieben angeschlossen haben, können Sie Ihre Maus/Tastatur verwenden.
- Seite 19 F2. Keine oder schlechte Verbindung zwischen Sender und Empfänger Entfernen Sie den Sender und/oder den Empfänger aus der unmittelbaren Nähe der angeschlossenen HDMI-Quellen und WLAN-Geräte. Diese können die Reichweite beeinträchtigen. Eine leichte Anpassung der Position des Senders und/oder Empfängers kann bereits Abhilfe schaffen. Zu große Entfernung oder Hindernisse zwischen Sender und Empfänger.
- Seite 20 F4. Warum ist die Latenz manchmal höher als 16 ms? Die Übertragungslatenz des Geräts wird von mehreren Faktoren beeinflusst. Um die Latenz genau zu messen, müssen die folgenden Bedingungen erfüllt sein: Schwankungen der Display-Latenz: Verschiedene Displays weisen inhärente Latenzunterschiede auf. Um genaue Latenzmessungen zu gewährleisten, verwenden Sie identische Display-Modelle, die an die TX- und RX-HDMI-Ausgänge angeschlossen sind.
- Seite 21 8. Sicherheitshinweise Bitte lesen Sie diese Anweisungen vor der Verwendung des Geräts sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. Beachten Sie alle Warnhinweise und Anweisungen zu diesem Gerät Nur für den Gebrauch in Innenräumen Setzen Sie das Gerät keinem Regen, Feuchtigkeit, Dämpfen oder ...
- Seite 22 Dieses Produkt ist kein Spielzeug. Außerhalb der Reichweite von Kindern aufbewahren Schließen Sie den Adapter erst an das Stromnetz an, nachdem Sie überprüft haben, dass die Netzspannung mit dem auf den Typenschildern angegebenen Wert übereinstimmt Schließen Sie niemals einen beschädigten Netzadapter an. Wenden ...
- Seite 23 9. Frequenzbereich und maximale Sendeleistung WiFi-Standard: IEEE 802.11.b/g/n/ac 5,8G Kanal: 36/40/44/48 Kernfrequenz: 5150–5350 MHz; 5470–5725 MHz; 5725–5850 MHz; 5850–5925 MHz (Die konkret genutzten Frequenzbänder richten sich nach den gesetzlichen Bestimmungen des jeweiligen Landes) Bandbreite: Unterstützt 20 MHz, 40 MHz, 80 MHz ...
