Tabelle 9: Festlegen des Abschlusswiderstands
Passender
Abschlusswiderstand
Einschalten des Widerstands
Ausschalten des Widerstands
Hinweis: Der O-Ring in der Nut der Schalterabdeckung ist wasserdicht.

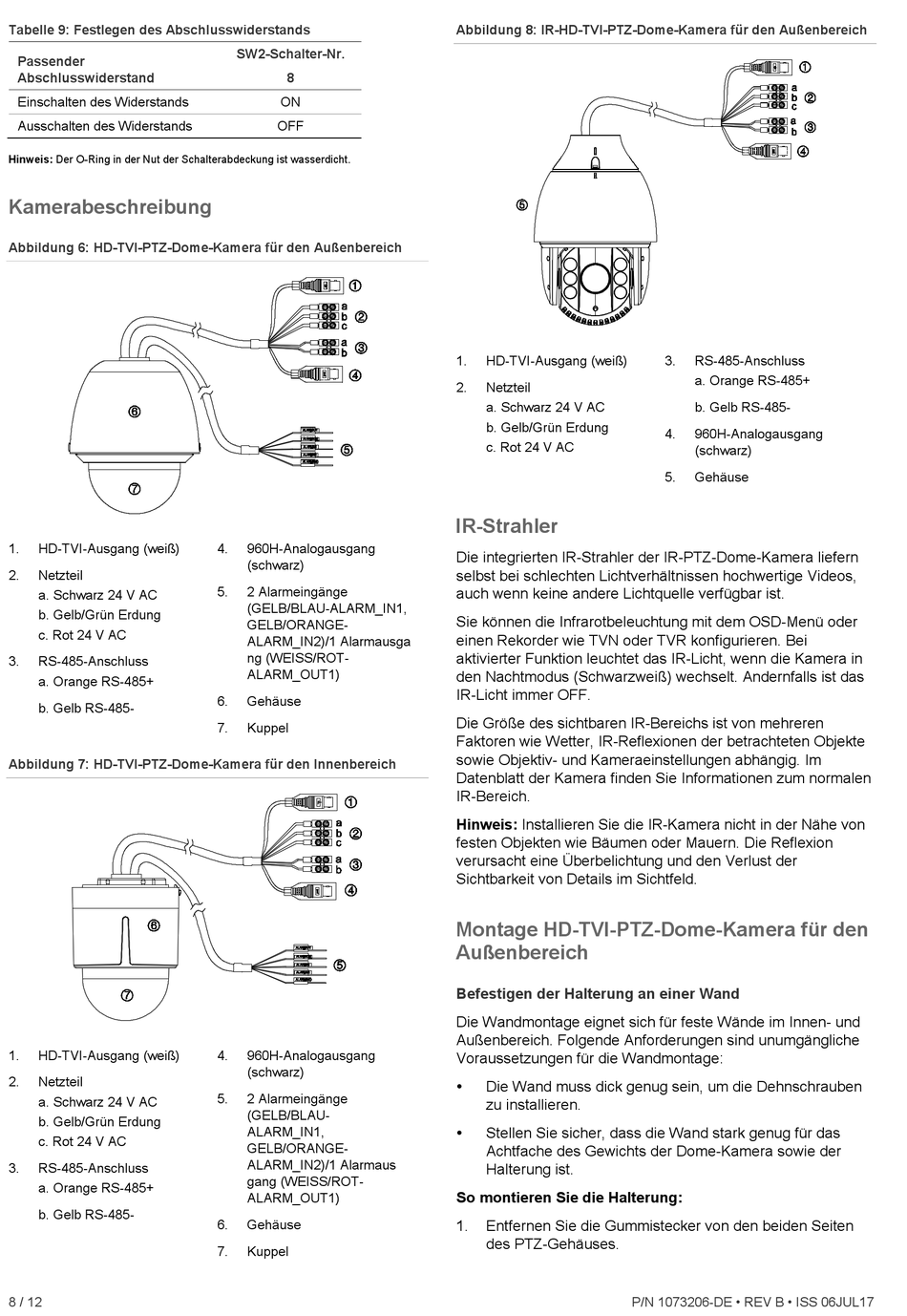

Kamerabeschreibung
Abbildung 6: HD-TVI-PTZ-Dome-Kamera für den Außenbereich
1.
HD-TVI-Ausgang (weiß)
2.
Netzteil
a. Schwarz 24 V AC
b. Gelb/Grün Erdung
c. Rot 24 V AC
3.
RS-485-Anschluss
a. Orange RS-485+
b. Gelb RS-485-
Abbildung 7: HD-TVI-PTZ-Dome-Kamera für den Innenbereich
1.
HD-TVI-Ausgang (weiß)
2.
Netzteil
a. Schwarz 24 V AC
b. Gelb/Grün Erdung
c. Rot 24 V AC
3.
RS-485-Anschluss
a. Orange RS-485+
b. Gelb RS-485-
8 / 12
SW2-Schalter-Nr.
8
ON
OFF
4.
960H-Analogausgang
(schwarz)
5.
2 Alarmeingänge
(GELB/BLAU-ALARM_IN1,
GELB/ORANGE-
ALARM_IN2)/1 Alarmausga
ng (WEISS/ROT-
ALARM_OUT1)
6.
Gehäuse
7.
Kuppel
4.
960H-Analogausgang
(schwarz)
5.
2 Alarmeingänge
(GELB/BLAU-
ALARM_IN1,
GELB/ORANGE-
ALARM_IN2)/1 Alarmaus
gang (WEISS/ROT-
ALARM_OUT1)
6.
Gehäuse
7.
Kuppel
Abbildung 8: IR-HD-TVI-PTZ-Dome-Kamera für den Außenbereich
1.
HD-TVI-Ausgang (weiß)
2.
Netzteil
a. Schwarz 24 V AC
b. Gelb/Grün Erdung
c. Rot 24 V AC
IR-Strahler
Die integrierten IR-Strahler der IR-PTZ-Dome-Kamera liefern
selbst bei schlechten Lichtverhältnissen hochwertige Videos,
auch wenn keine andere Lichtquelle verfügbar ist.
Sie können die Infrarotbeleuchtung mit dem OSD-Menü oder
einen Rekorder wie TVN oder TVR konfigurieren. Bei
aktivierter Funktion leuchtet das IR-Licht, wenn die Kamera in
den Nachtmodus (Schwarzweiß) wechselt. Andernfalls ist das
IR-Licht immer OFF.
Die Größe des sichtbaren IR-Bereichs ist von mehreren
Faktoren wie Wetter, IR-Reflexionen der betrachteten Objekte
sowie Objektiv- und Kameraeinstellungen abhängig. Im
Datenblatt der Kamera finden Sie Informationen zum normalen
IR-Bereich.
Hinweis: Installieren Sie die IR-Kamera nicht in der Nähe von
festen Objekten wie Bäumen oder Mauern. Die Reflexion
verursacht eine Überbelichtung und den Verlust der
Sichtbarkeit von Details im Sichtfeld.
Montage HD-TVI-PTZ-Dome-Kamera für den
Außenbereich
Befestigen der Halterung an einer Wand
Die Wandmontage eignet sich für feste Wände im Innen- und
Außenbereich. Folgende Anforderungen sind unumgängliche
Voraussetzungen für die Wandmontage:
Die Wand muss dick genug sein, um die Dehnschrauben
zu installieren.
Stellen Sie sicher, dass die Wand stark genug für das
Achtfache des Gewichts der Dome-Kamera sowie der
Halterung ist.
So montieren Sie die Halterung:
1.
Entfernen Sie die Gummistecker von den beiden Seiten
des PTZ-Gehäuses.
3.
RS-485-Anschluss
a. Orange RS-485+
b. Gelb RS-485-
4.
960H-Analogausgang
(schwarz)
5.
Gehäuse
P/N 1073206-DE • REV B • ISS 06JUL17
