Reparatur

Reparatur Reparatur

Druckentlastung

Druckentlastung Druckentlastung
Immer, wenn Sie dieses Symbol
sehen, muss die Druckentlastung
durchgeführt werden.
Das Gerät bleibt druckbeaufschlagt, bis der Druck
manuell entlastet wird. Um die Gefahr schwerer
Verletzungen aufgrund von unter Druck stehendem
Material, wie z. B. Spritzern in die Augen oder auf
die Haut, zu vermeiden, der Vorgehensweise zur
Druckentlastung nach dem Stopp der Pumpe und
vor dem Reinigen, Überprüfen oder Warten des
Geräts folgen.
1. Das System von der Stromzufuhr trennen.
2. Entlastungsventil öffnen, falls verwendet.
3. Materialablassventil öffnen, um den Druck
zu entlasten. Halten Sie einen Behälter zum
Auffangen des abgelassenen Materials bereit.
Vor Vor Beginn Vor Beginn der Beginn der der Servicearbeiten Servicearbeiten Servicearbeiten
1. Pumpe spülen.
2. Die Druckentlastung, page 9
3. Pumpe vom Netz nehmen.
4. Sicherstellen, dass die Pumpe elektrisch isoliert
ist. Unerwarteter Betrieb der Pumpe kann zu
schweren Verletzungen führen. Lüfterhaube
erst entfernen, nachdem der Motor energiefrei
gemacht und versehentliches Wiedereinschalten
unterbunden wurde.
3A3689F
durchführen.

Schmiermittel ablassen

ablassen
Schmiermittel Schmiermittel ablassen
1. Eimer unter Ablassstopfen (29) halten und
Stopfen aufschrauben, um Schmiermittel
abzulassen. Öl fachgerecht entsorgen. Seien
Sie vorsichtig, da das Öl durch die gepumpte
Flüssigkeit kontaminiert sein kann.
2. Entlüftungsstutzen (30) entfernen und
Pumpengehäuse mit geeignetem Lösemittel
spülen.

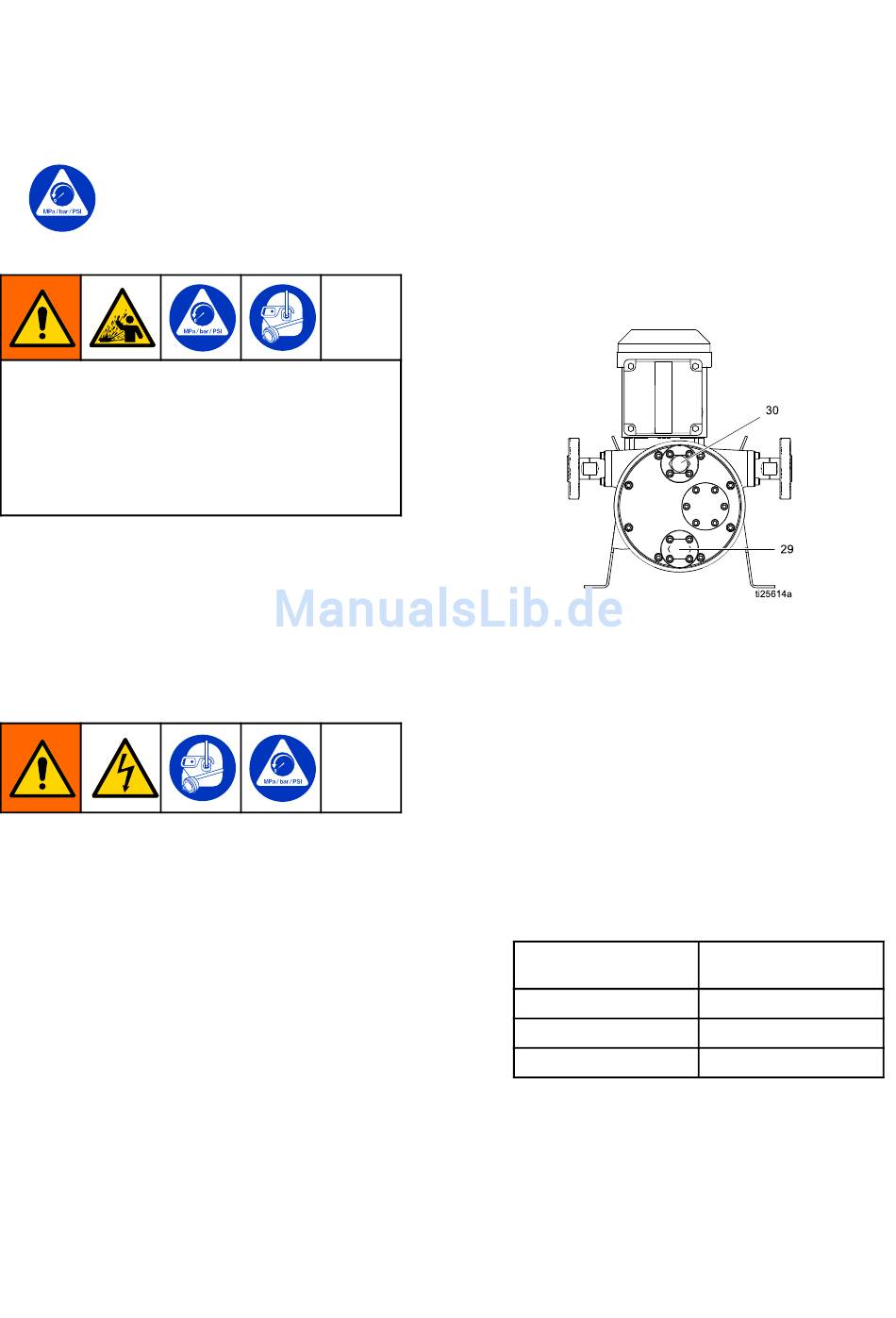

Figure 1 Ablass (29) und Entlüftung (30) leerpumpen

Frontabdeckung entfernen.

Frontabdeckung Frontabdeckung
1. Schmiermittel gemäß Anleitung im vorigen
Abschnitt ablassen.
2. Siehe Abbildung 2 auf Seite 10. Mit einem
Schraubenschlüssel die Schrauben (45) und
Scheiben (52, 53, falls vorhanden) entfernen, die
die vordere Abdeckung (16) halten, dabei die
obere Schraube und Scheibe (falls vorhanden)
zuletzt abnehmen. Die Abdeckung von der
Pumpe nehmen Wenn der Deckel festsitzt, die
Dichtung zwischen Abdeckung und Gehäuse
vorsichtig mit einem Flachkopf-Schraubendreher
aufbrechen.
Pumpenmodell
ST10 und ST23
ST26
ST30
3. Dichtung an Frontabdeckung (15) entfernen
Reparatur
entfernen.
entfernen.
Schraubenschlüssel-
größe
10 mm
13 mm
17 mm
9
