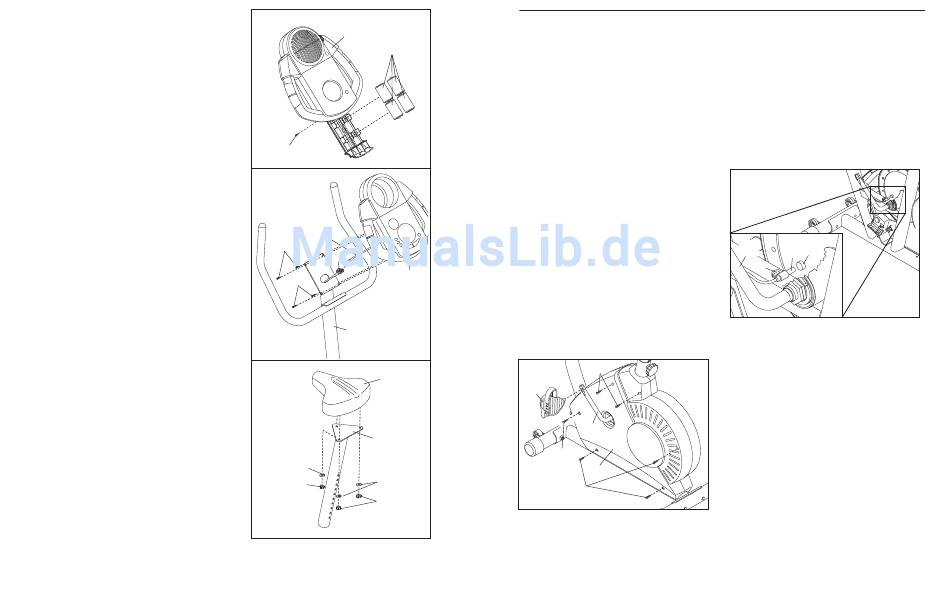

5. Der Computer (16) braucht vier 1,5V D-Batterien; alka-
lische Batterien sind empfohlen. Entfernen Sie die
angegebene Schraube von der Batterienschublade
und ziehen Sie die Batterienschublade heraus. Legen
Sie vier Batterien in die Batterienschublade ein; acht-
en Sie dabei darauf, dass die Batterien nach den
im Computer angegebenen Zeichnungen aus-
gerichtet sind. Schließen Sie die Batterienschublade
und befestigen Sie sie wieder mit der Schraube.
6. Halten Sie den Computer (16) nahe an der Säule (13).
Verbinden Sie den Computerdraht mit dem oberen
Kabelbaum (36).
Führen Sie den Computerdraht und den oberen
Kabelbaum (36) nach unten in die Lenksäule (13).
Befestigen Sie den Computer (16) mit vier M5 x 12mm
Schrauben (49) an der Lenksäule. Achten Sie darauf,
dass Sie die Drähte nicht einklemmen.
7. Befestigen Sie den Sattel (12) mit drei M8 flachen
Unterlegscheiben (51) und drei M8 Nylon-
Verschlussmuttern (10) an der Sattelsäule (5).
Anmerkung: Die flachen Unterlegscheiben und Nylon-
Verschlussmuttern könnten eventuell schon an der
Unterseite des Sattels befestigt sein.
5
16
Batterien
Schraube
6
Computer-
draht
49
36
49
Achten Sie
darauf, dass Sie
die Drähte nicht
13
einklemmen.
7
12
5
51
51
10
10
6
WARTUNG UND FEHLERSUCHE
Überprüfen Sie alle Einzelteile und ziehen Sie die Teile
regelmäßig nach. Abgenutzte Teile müssen sofort aus-
getauscht werden.
Um das Heimfahrrad zu putzen, verwenden Sie ein
feuchtes Tuch und eine kleine Menge milde Seife.
Wichtig: Um Schaden am Computer zu vermeiden,
halten Sie Flüssigkeiten und direktes Sonnenlicht
vom Computer fern.
DIE BATTERIEN ERSÄTZEN
Wenn das Computer-Display trübe wird, sollten die
Batterien ersetzt werden. Die meisten Computer-
Probleme sind auf niedere Batterien zurückzuführen.
Um die Batterien zu ersetzen, beziehen Sie sich auf
Schritt 5 auf Seite 6.
DEN MEMBRANENSCHALTER EINSTELLEN
Falls der Computer nicht die korrekte Rückinformation
angibt, muss der Membranenschalter justiert werden.
Um den Membranenschalter einzustellen, entfernen
Sie die linke Seitenschutzplatte.
16
Drehen Sie den Kurbel (35) in der gezeigten Position
hält. Mit einem verstellbaren Schraubenschlüssel dre-
hen Sie das linke Pedal (24) im Uhrzeigersinn und ent-
fernen Sie es. Dann entfernen Sie die fünf M5 x 25mm
Schrauben (52) und die M5 x 20mm Schraube (42) vom
linken Seitenschutzplatte (17). Nehmen Sie den linken
Seitenschutzplatte vorsichtig ab.
24
42
52
Dann finden Sie den Membranenschalter (43). Drehen
Sie den Kurbel (35) bis der Magnet (38) nach dem
Membranenschalter ausgerichtet ist. Lockern Sie die
M5 x 15mm Schraube (46), aber entfernen Sie sie
nicht. Schieben Sie den Membranenschalter leicht
näher an den Magnet oder weiter vom Magnet weg.
Ziehen Sie die Schraube wieder fest. Drehen Sie den
Tretkurbel für einen Moment. Wiederholen Sie diesem
Vorgang bis der Computer die korrekte Rückinforma-
tion angibt. Wenn der Membranenschalter korrekt jus-
tiert ist, befestigen Sie wieder den linken Seitenschutz
und das linke Pedal.
35
46
52
35
17
11
38
43
