Honeywell 013960 Anleitung

Montage-Anschluss-Anleitung

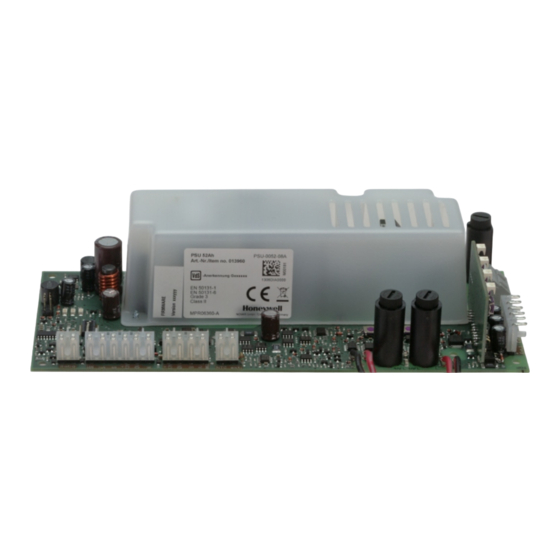

Netz-/Ladeteil 12 V DC / 52 Ah
Art.-Nr. 013960
1. Allgemeines
Vollelektronisches Netz-/Ladeteil.
- Spannungsstabilisiert mit Strombegrenzung
- Bereitschaftsparallelbetrieb mit Akkuüberwachung
- Tiefentladungsschutz
- Ladeschaltungsüberwachung
- Batteriedefekt-Erkennung
- Akkukapazität bis zu max. 52 Ah
- entspricht EN 50131-6
Bei der Auswahl der Gehäusegröße achten Sie bitte auf die
Unterbringung der Akkus.
2. Betriebsarten – Übersicht
Das Netzteil kann an folgenden Zentralensystemen eingesetzt
werden. Entsprechend dem Einsatz erfolgt die Auswahl der
Betriebsart mittels Jumper.
2.1 Einsatz in MB-Zentralen ( MB-Panel Mode)
Diese Betriebsart ist geeignet für Zentralen der 561-MB Reihe.
Der BUS-2 ist hier ohne Funktion. Störungsmeldungen werden
am Ausgang ST2 ausgegeben. Beachten Sie Kap. 7.2 zur
Auswahl der Störungsmeldungen!
2.2 Einsatz in der Zentrale MB-Secure
( è Busbetrieb MB-Secure)
Diese Betriebsart ist geeignet für Zentralen der MB-Secure
Reihe. Störungen werden über den BUS-2 gemeldet.
Der Eingang SE ist im "Busbetrieb MB-Secure" als digitaler
Eingang frei verwendbar.
2.3 Einsatz in ACS-8 / ACS-2 plus ZK-Anlagen
( MB-Panel Mode)
è
Diese Betriebsart ist geeignet bei
Einsatz des Netzteils in Zutritts-
kontrollanlagen ACS-8 und
ACS-2 plus. Entfernen Sie bei
Montage des Netzteils den
angegebenen Bolzen auf der
Gehäuserückwand des
ACS-8 / ACS-2 plus Gehäuses.
P00225-10-002-02
2014-07-07
è
G114024
3. VdS-Richtlinien zur
Energieversorgung
Die Energieversorgung muss mit einer separaten Siche-
rung an das Netz angeschaltet werden.
Verfügt die elektrische Installation über einen Fehlerstrom-
Schutzschalter (FI-Schalter), muss der Energieversorgung ein
eigener Fehlerstrom-Schutzschalter zugeordnet werden.
Sicherung und FI-Schalter sollten sich nach Möglichkeit
innerhalb des Sicherheitsbereichs befinden.
Ist die Energieversorgung nicht Bestandteil der Zentrale,
muss sie in unmittelbarer Nähe (ohne Zwischenraum)
montiert werden, so dass ein Angriff auf die Verbindungslei-
tung ohne mechanische Beschädigung der Gehäuse nicht
möglich ist.
Vorzugsweise sind Zentrale und Energieversorgung miteinander
zu verschrauben.
An die Netzspannung der Energieversorgung dürfen keine
anlagenfremden Verbraucher angeschaltet werden.
Die in der Energieversorgung eingesetzten Akkus müssen
anerkannt sein. Es dürfen nur Akkus gleichen Alters und
aus der gleichen Fertigungsserie verwendet werden.
Die Akkus müssen mittels Druckverschluss (Art.-Nr. 055280)
auf dem Gehäuseboden befestigt werden!
4. Montage
Achtung
Sicherheitshinweise
Bei Installationsarbeiten jeglicher Art ist das Gerät spannungs-
los zu schalten.
Gefahr von Stromschlag!
Warten Sie min. 20 Sekunden nach Spannungs-Abschaltung
mit den Arbeiten, bis die internen Spannungen auf einen
ungefährlichen Wert gesunken sind.
Bei der Montage des Netz-/Ladeteils in ein Zentralengehäuse
ist darauf zu achten, dass die mitgelieferte Isolierfolie
zwischen Gehäuseboden und Platinenunterseite einge-
baut wird. Des weiteren ist darauf zu achten, dass das Gerät
fest mit dem Gehäuseboden verschraubt wird.
Der Anschluss des vom Versorgungsstromkreis her zugeführ-
ten Schutzleiters muss in unmittelbarer Nähe der Anschluss-
klemmen der Versorgungsspannung erfolgen.
Die Netzzuleitung muss beim Anschließen so fixiert werden,
dass die Luftstrecken (4 mm) und Kriechstrecken (6,4 mm)
zwischen den Elektronikbaugruppen bzw. deren Peripherie
und der Netzzuleitung nicht unterschritten werden.
Falls der Neutralleiter nicht eindeutig identifizierbar ist, muss
eine zweite Absicherung im Versorgungsstromkreis so
angeordnet werden, dass eine 2-polige Trennung vom
Versorgungsstromkreis möglich ist.
D
GB
Seite 1 - 4 Page 5 - 8
Änderungen
vorbehalten
