IGS
Technology for life safety and security
IGS -
Industrielle Gefahren-
meldesysteme GmbH
Ihr Partner in allen
Sicherheitsfragen
Hördenstraße 2
58135 Hagen
Internet: www.igs-hagen.de
Tel.: +49 (0)2331 9787-0
Email: info@igs-hagen.de
Fax: +49 (0)2331 9787-87
Montage-Anschluss-Anleitung

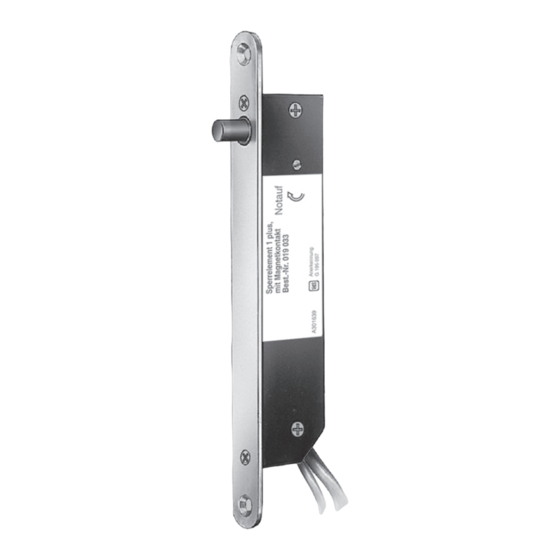

Elektromechanisches Sperrelement 1
Art.-Nr. 019030.20
(ohne Magnetkontakt)
Art.-Nr. 019033
(mit Magnetkontakt)
Inhalt
1. Allgemeines. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2. Funktionsbeschreibung . . . . . . . . . . . . . . . . . . . . . 2
3. Montagehinweise . . . . . . . . . . . . . . . . . . . . . . . . . 3
4. Ansteuerungsmöglichkeiten . . . . . . . . . . . . . . . . . 8
5. Anschlussplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7. Notentriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . 11
8. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . 12
9. Zubehör und Ersatzteile . . . . . . . . . . . . . . . . . . . 13
P00720-10-002-04
G195097 (Klasse C für SpE)
G103521 (Klasse B für MK)
21.02.2007
3.1
Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . 3
3.2
Einbaurichtlinien. . . . . . . . . . . . . . . . . . . . . . 4
3.3
Bolzen-Gegenstücks . . . . . . . . . . . . . . . . . . 5
3.4
Magnetkontakt (nur 019 033) . . . . . . . . . . . . 7
7.1
Elektrische Notentriegelung . . . . . . . . . . . . 11
7.2
Mechanische Notentriegelung . . . . . . . . . . 11
Änderungen
vorbehalten
2
Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 1
1.
Allgemeines
Mit dem motorisch betriebenen Sperrelement wird der Zugang zum scharfgeschalteten
Bereich einer Einbruchmeldeanlage (EMA) verhindert.
Der Einsatz eines Sperrelements bringt folgende Vorteile:
m
Die Scharfschaltung einer EMA kann durch verschiedene Scharfschaltorgane an
beliebiger Stelle erfolgen.
m
Der Zugang zum gesicherten Bereich kann an einer oder mehrerer Stellen
verhindert bzw. erlaubt werden.
m
Die Montage ist einfach und erfolgt im Türrahmen. Im Türblatt ist nur eine Bohrung
bzw. das Gegenstück zum Verschlussbolzen.
m Integrierter Magnetkontakt für die Öffnungsüberwachung (nur 019 033)
m
Die Ansteuerung kann dynamisch oder statisch erfolgen.
m
Eine elektrische sowie eine mechanische Notentriegelung ist möglich.
2. Funktionsbeschreibung
Beim Anlegen der Betriebsspannung wird der Verschlussbolzen grundsätzlich zurück-
gefahren, was der Stellung "Zugang erlaubt" (AUF) entspricht.
Durch eine Betriebsspannungs-Unterbrechertaste könnte so eine einfache elektrische
Notentriegelung verwirklicht werden.
Mit dem statischen oder dynamischen Steuersignal "ZU" wird der Verschlussbolzen
ausgefahren und in der Endstellung abgeschaltet. Ebenso erfolgt das Zurückfahren des
Bolzens mit den entsprechenden Steuersignalen.
Tritt ein unzulässig großer Bolzengegendruck oder eine Verklemmung des Bolzens auf,
so erfolgt
- eine mechanische Entkopplung und
- die elektrische Ansteuerung wird nach ca. 0,6 Sekunden abgebrochen.
Die Bewegungszeit des Verschlussbolzens ist betriebsspannungsabhängig und liegt
im Bereich von 200 ms bis 300 ms bei einem Betriebsspannungsbereich von 9,0 V bis
15,0 V DC.
Bewegt sich der Verschlussbolzen elektrisch nicht mehr in die Stellung "AUF", so kann
mit einem Hilfswerkzeug (z.B. Schraubendreher) eine mechanische Notentriegelung
vorgenommen werden.
Das Sperrelement 019033 ist zusätzlich mit einem Magnetkontakt (Reedkotakt) aus-
gestattet, der für die
Öffnungsüberwachung
verwendet werden kann.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Honeywell G195097

  • Seite 1: Inhaltsverzeichnis

    9. Zubehör und Ersatzteile ....13 vorgenommen werden. Das Sperrelement 019033 ist zusätzlich mit einem Magnetkontakt (Reedkotakt) aus- gestattet, der für die Öffnungsüberwachung verwendet werden kann. P00720-10-002-04 G195097 (Klasse C für SpE) Änderungen G103521 (Klasse B für MK) vorbehalten 21.02.2007...
  • Seite 2: Montagehinweise

    Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 1 Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 1 Einbaurichtlinien Montagehinweise Das Sperrelement wird in den Türrahmen, das Gegenstück bzw. die Einschraubmuffe in das Türblatt montiert. Maßzeichnung so nicht! 18,7 Alle Maße in mm 14,5 oder so Sperrelement Gegenstück mit Flansch max.
  • Seite 3: Einbauhilfe Zur Positionierung Des Bolzen-Gegenstücks

    Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 1 Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 1 3.3.3 Einbau des Gegenstücks bzw. der Einschraubmuffe Für die mechanische Notentriegelung ist eine Bohrung im Rahmen (6 mm) erforderlich. Diese kann im Bedarfsfall unter Zuhilfenahme der Bohrschablone oder nach der Bolzen in Stellung "AUF" bringen. Maßzeichnung 3.1 angebracht werden.
  • Seite 4: Magnetkontakt (Nur 019033)

    Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 1 Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 1 Magnetkontakt (nur 019033) Ansteuerungsmöglichkeiten Das Sperrelement ist mit einem geschirmten flexiblen Kabel versehen, mit dem sämtliche Der integrierte Magnetkontakt (Reedkontakt) ermöglicht die Öffnungsüberwachung elektrische Verbindungen hergestellt werden können. ohne zusätzlichen Kontakt. Der Verschlussbolzen wird bei einer entsprechenden Ansteuerung durch den Motor aus- Der Kontakt ist so im Sperrelement angebracht, dass der Rundmagnet lediglich bzw.
  • Seite 5: Anschlussplan

    Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 1 Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 1 Anschlussplan Ansteuerung mehrerer Sperrelemente Schirm Kommen mehrere Sperrelemente zum Einsatz, kann die Ansteuerung auf zwei verschiedene Arten erfolgen. Sperrelement 1 +U_b +12V DC Parallelschaltung der Steuereingänge Alle Sperrelemente werden gleichzeitig betätigt. Beachten Sie dabei die Gesamtstromaufnahme.
  • Seite 6: Notentriegelung

    Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 1 Montage-Anschluss-Anleitung Elektromechanisches Sperrelement 1 Notentriegelung Technische Daten Betriebsnennspannung U_b 12 V DC Elektrische Notentriegelung Betriebsspannungsbereich 9 V bis 15 V DC Stromaufnahme in Ruhe bei U_b=12V DC 4 mA Durch eine kurzzeitige Unterbrechung der Betriebsspannung fährt der Verschlussbolzen automatisch in die Stellung "AUF".
  • Seite 7: Zubehör Und Ersatzteile

    VPE = 2 St. Art.-Nr. 019028 Einbauhilfe geeignet zur Funktionskontrolle - Hilfe zur exakten Positionierung des Bolzen-Gegenstücks *) Nicht geeignet in Verbindung mit 019033 Gegenstück 15mm Art.-Nr. 019023 Honeywell Security Deutschland Novar GmbH Johannes-Mauthe-Straße 14 D-72458 Albstadt P00720-10-002-04 www.honeywell.com/security/de 21.02.2007 info.security.de@honeywell.com...
  • Seite 8 Accessories and spare parts ....27 contact (reed contact). This permits open/close monitoring without additional opening contact. P00720-10-002-04 G195097 (Class C for BE) Subject to change G103521 (Class B for MC) without notice...
  • Seite 9: Mounting Instructions

    Mounting and Connection Instructions Electromechanical Blocking Element 1 Mounting and Connection Instructions Electromechanical Blocking Element 1 Mounting instructions Installation guidelines The blocking element is mounted in the door frame, the counter unit or the threaded Dimensioned drawing sleeve in the door leaf. All dimensions in mm Incorrect! 18,7...
  • Seite 10: 3.3 Installation Aid For Positioning The Bolt Counter Unit

    Mounting and Connection Instructions Electromechanical Blocking Element 1 Mounting and Connection Instructions Electromechanical Blocking Element 1 A borehole is required in the frame (6 mm) for mechanical emergency unlocking. If 3.3.3 Installing the counter unit or the threaded sleeve necessary, this can be attached using the drilling jig or according to the dimensioned drawing 3.1 Move the bolt to the “OPEN"...
  • Seite 11: Magnetic Contact (019033 Only)

    Mounting and Connection Instructions Electromechanical Blocking Element 1 Mounting and Connection Instructions Electromechanical Blocking Element 1 Magnetic contact (019033 only) Actuation possibilities The blocking element Item no. 019033 is also equipped with an additional magnetic The blocking element has an 8 core shielded cable for all electrical connections. contact (reed contact).
  • Seite 12: Connection Diagram

    Mounting and Connection Instructions Electromechanical Blocking Element 1 Mounting and Connection Instructions Electromechanical Blocking Element 1 Connection diagram Actuation of several blocking elements Shield If several blocking elements are used, two different types of actuation are possible. Blocking element 1 +U_b +12 V DC Parallel connection of control inputs...
  • Seite 13: Emergency Unlocking

    Mounting and Connection Instructions Electromechanical Blocking Element 1 Mounting and Connection Instructions Electromechanical Blocking Element 1 Emergency unlocking Technical data Rated operating voltage U_b 12 V DC Electrical emergency unlocking Operating voltage range 9 V to 15 V DC Current consumption in idle at U_b=12V DC 4 mA Due to a short-term interruption of the operating voltage, the locking bolt automatically moves into the “OPEN”...
  • Seite 14: Accessories And Spare Parts

    Installation aid Suitable for function check - To aid positioning of bolt counter unit Not suitable for 019033 with magnetic contact. Counter unit 15mm Item no. 019 023 Honeywell Security Deutschland Novar GmbH Johannes-Mauthe-Straße 14 D-72458 Albstadt P00720-10-002-04 www.honeywell.com/security/de 21.02.2007 info.security.de@honeywell.com...
