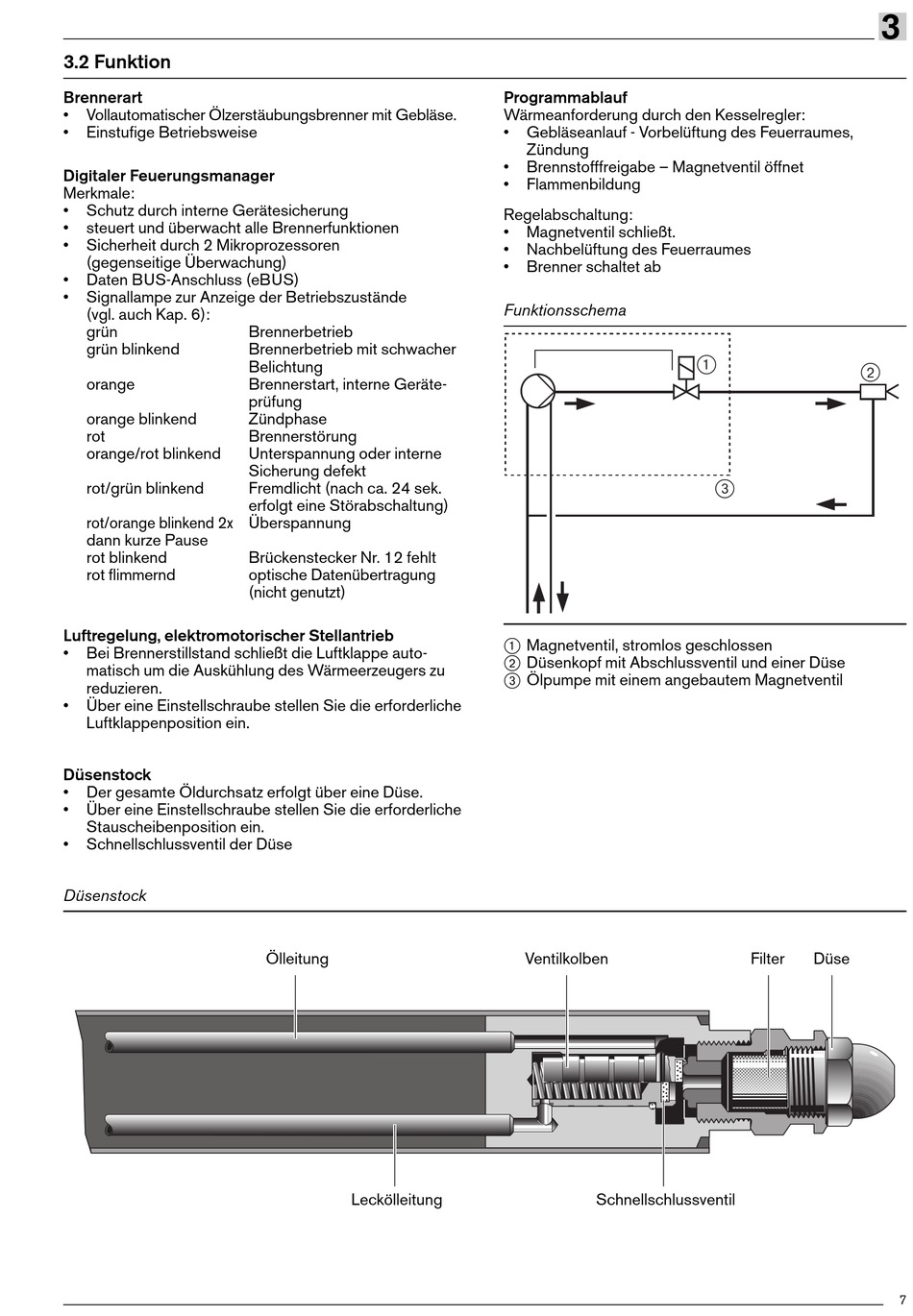

3.2 Funktion
Brennerart
•
Vollautomatischer Ölzerstäubungsbrenner mit Gebläse.
•
Einstufige Betriebsweise
Digitaler Feuerungsmanager
Merkmale:
•
Schutz durch interne Gerätesicherung
•
steuert und überwacht alle Brennerfunktionen
•
Sicherheit durch 2 Mikroprozessoren
(gegenseitige Überwachung)
•
Daten BUS-Anschluss (eBUS)
•
Signallampe zur Anzeige der Betriebszustände
(vgl. auch Kap. 6):
grün
grün blinkend
orange
orange blinkend
rot
orange/rot blinkend
rot/grün blinkend
rot/orange blinkend 2x Überspannung
dann kurze Pause
rot blinkend
rot flimmernd
Luftregelung, elektromotorischer Stellantrieb
•
Bei Brennerstillstand schließt die Luftklappe auto-
matisch um die Auskühlung des Wärmeerzeugers zu
reduzieren.
•
Über eine Einstellschraube stellen Sie die erforderliche
Luftklappenposition ein.
Düsenstock
•
Der gesamte Öldurchsatz erfolgt über eine Düse.
•
Über eine Einstellschraube stellen Sie die erforderliche
Stauscheibenposition ein.
•
Schnellschlussventil der Düse
Düsenstock
Brennerbetrieb
Brennerbetrieb mit schwacher
Belichtung
Brennerstart, interne Geräte-
prüfung
Zündphase
Brennerstörung
Unterspannung oder interne
Sicherung defekt
Fremdlicht (nach ca. 24 sek.
erfolgt eine Störabschaltung)
Brückenstecker Nr. 12 fehlt
optische Datenübertragung
(nicht genutzt)
Ölleitung
Leckölleitung
Programmablauf
Wärmeanforderung durch den Kesselregler:
•
Gebläseanlauf - Vorbelüftung des Feuerraumes,
Zündung
•
Brennstofffreigabe – Magnetventil öffnet
•
Flammenbildung
Regelabschaltung:
•
Magnetventil schließt.
•
Nachbelüftung des Feuerraumes
•
Brenner schaltet ab
Funktionsschema
1 Magnetventil, stromlos geschlossen
2 Düsenkopf mit Abschlussventil und einer Düse
3 Ölpumpe mit einem angebautem Magnetventil
Ventilkolben
Schnellschlussventil
1
2
3
Filter
Düse
3
7
