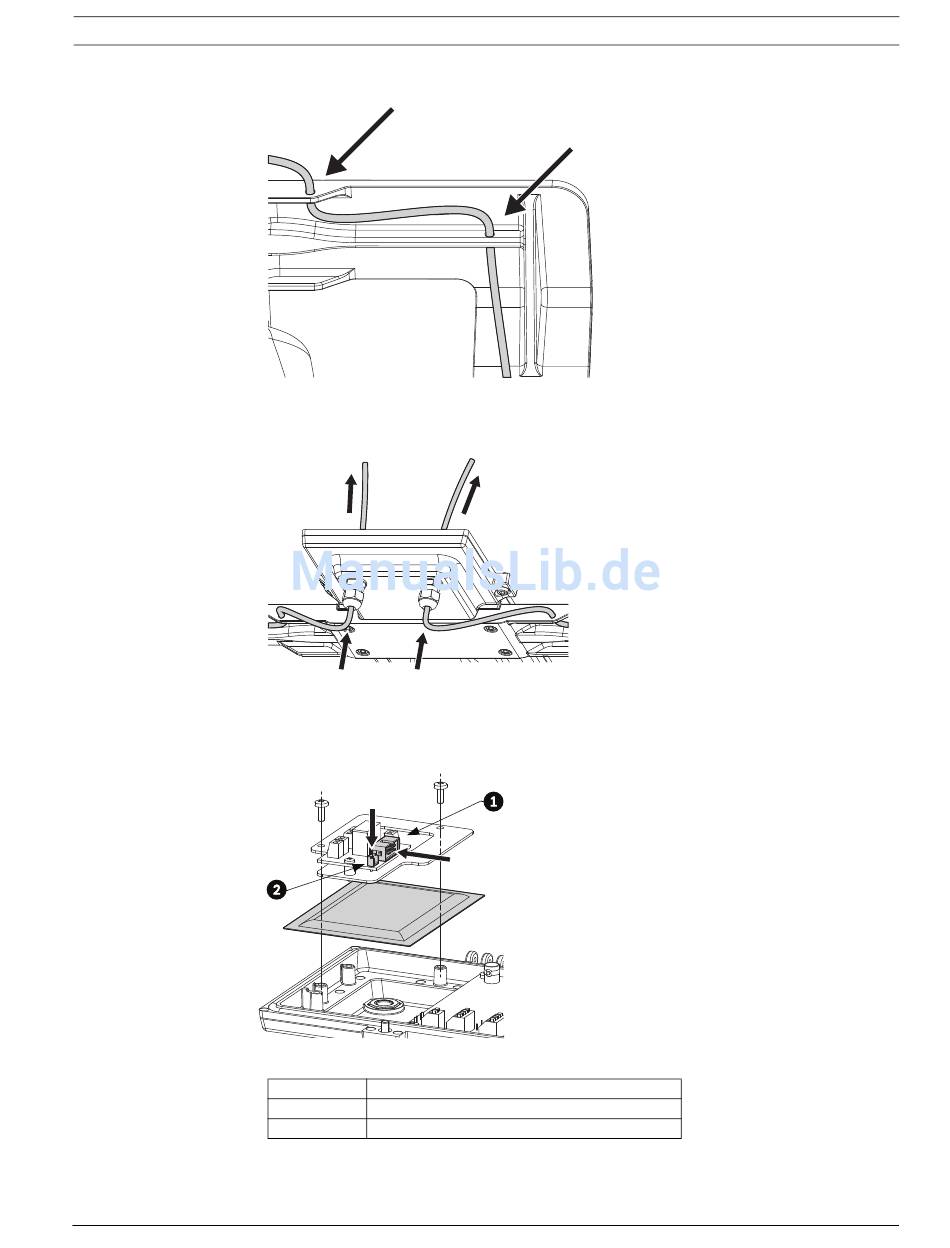

Führen Sie das Kabel durch die Bohrungen in der Schwenk-/Neigehalterung.
Bild 5.9 Führen des Kabels durch die Halterung
Führen Sie das Kabel in die Kabelverschraubungen ein, die so im Unterteil des Gehäuses
montiert sind, dass sie etwa 20 cm herausragen.
Bild 5.10 Führen des Kabels durch die Kabelverschraubungen
Legen Sie den Trockenmittelbeutel in das Gehäuse, und befestigen Sie die Tragplatte am
Gehäuse. Um den Vorgang abzuschließen, müssen das Flachkabel und der zuvor
abgezogene Relais-Stromversorgungsstecker angeschlossen werden.
Bild 5.11 Einsetzen des Trockenmittelbeutels
Kennziffer
Beschreibung
1
Flachkabel
2
Relais-Stromversorgungsstecker
Installationshandbuch
Anschließen der Peripheriegeräte | de
F.01U.164.491 | 2.0 | 2010.02
33
