Hochgeschwindigkeits-
Positionierungssystem

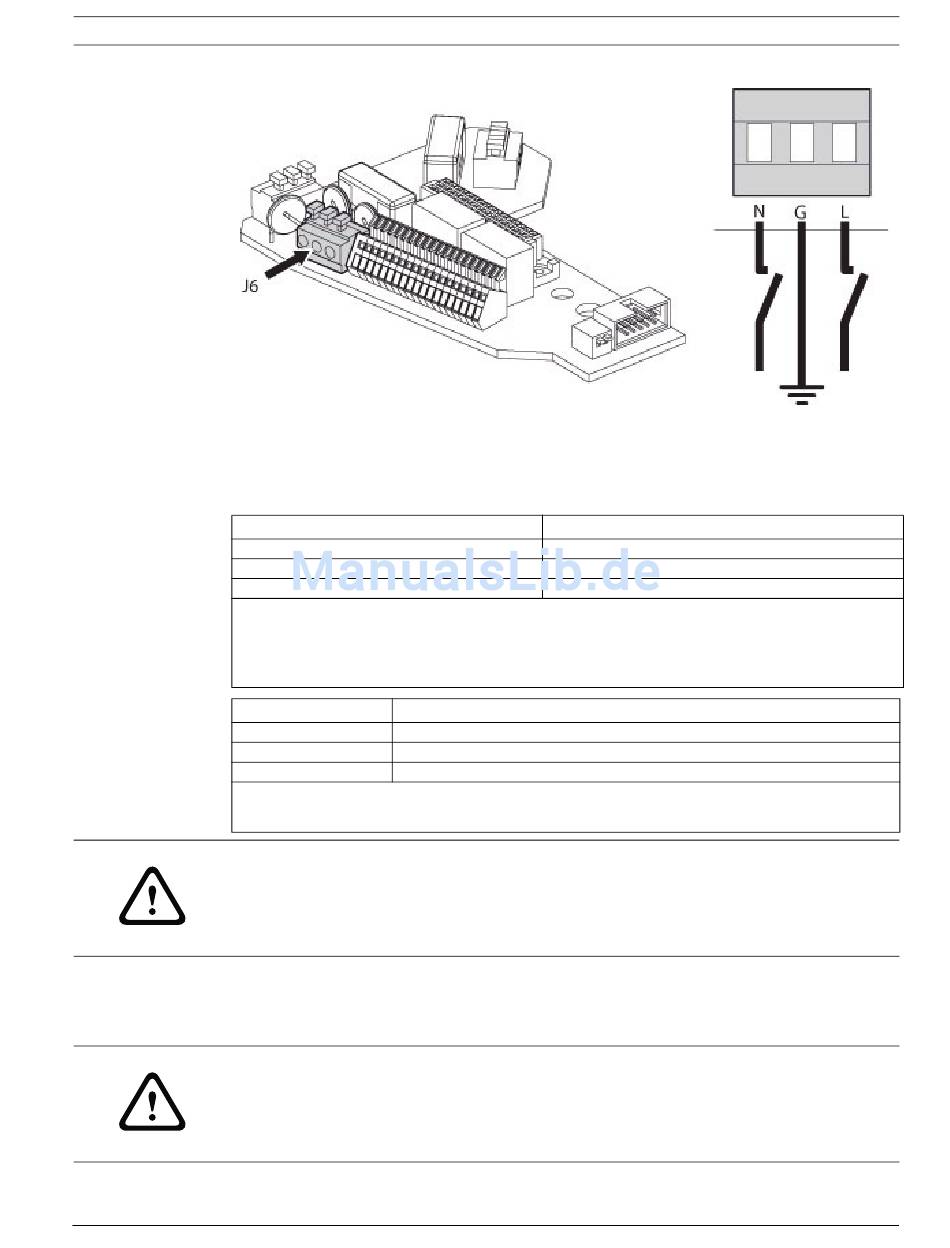

Bild 4.7 Stromversorgungsanschlüsse
Wenn Sie das (nicht zum Lieferumfang gehörende) Netzkabel anschließen, verwenden Sie die
folgenden Tabellen, um die jeweiligen farbigen Leiter mit dem entsprechenden Anschluss zu
verbinden.
Kabelfarbe
Je nach Installation
Je nach Installation
Grün/Gelb
1. Verwenden Sie bei 24-VAC-Geräten, die für UL-Märkte vorgesehen sind, für alle Modelle mit Ausnahme von UPH-H-
WDIR-24 nur ein UL-gelistetes Netzteil der Klasse 2 (entsprechend den jeweils geltenden Vorschriften für elektrische
Anlagen). Das Modell UPH-H-WDIR-24 muss von einem UL-gelisteten Netzteil, das mit einem doppelten
Trenntransformator ausgerüstet ist, mit Strom versorgt werden.
Kabelfarbe
Blau
Braun
Grün/Gelb
2. Verwenden Sie die passende Anschlussdose, um die Stromversorgungsleitung anzuschließen. Verwenden Sie ein
UL-gelistetes Netzteil der Klasse 2.
WARNUNG!
Für die Standardmodelle mit 120/230-VAC-Anschluss muss eine externe Anschlussdose mit
einer leicht zugänglichen 2-poligen Unterbrechungsvorrichtung integriert werden. Beim IR-
Modell UPH-H-WDIR-24 muss die 24-VAC-Stromversorgung über ein UL-gelistetes Netzteil
erfolgen, das mit einem doppelten Isoliertransformator ausgerüstet ist.
Hinweis: Das Netzkabel muss doppelt isoliert sein, d. h. jedes einzelne Kabel muss separat
isoliert sein und die Kabel müssen zusätzlich von einem Isoliermantel umgeben sein. Der
Kabeltyp muss nach den jeweils geltenden Verkabelungsvorschriften ausgewählt werden.
WARNUNG!
Das Gerät muss von einem erfahrenen Techniker verdrahtet werden. Niemals Änderungen
vornehmen oder Verbindungen herstellen, die in diesem Handbuch nicht beschrieben werden.
Werden die Anweisungen in diesem Handbuch nicht beachtet, kann dies Gefahren für das
System und die Sicherheit zur Folge haben, so dass die Garantie erlischt.
Bosch Security Systems, Inc.
Installieren des Hochgeschwindigkeits-Positionierungssystems | de
24-VAC
Neutralleiter
Spannungsführender Leiter
Masse
2
120/230-VAC
-Anschluss
Neutralleiter
Spannungsführender Leiter
Masse
Installationshandbuch
1
-Anschluss
F.01U.164.491 | 2.0 | 2010.02
