Installation; Montage; Elektrischer Anschluß - Ceag ZB 96 Betriebsanleitung

5
198

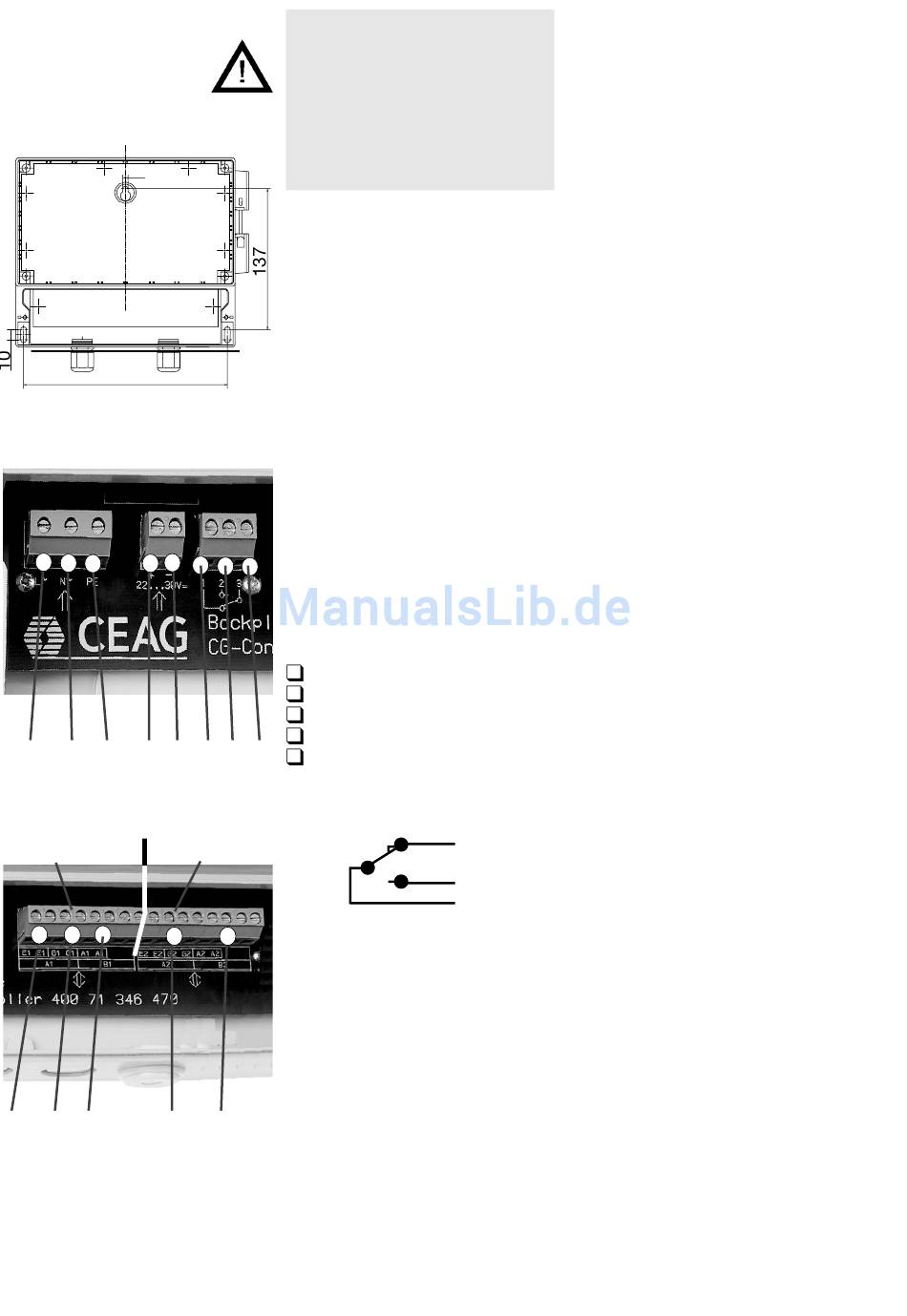

Bild 1: Befestigungspunkte
L N PE +
230 V AC 24 V DC Relais
Bild 2: Netzanschluß
Steckplatz 1 Steckplatz 2
E(1) G(1) A(1) A(2) B(2)
EGA 1-Karte LON-Bus (2)
Bild 3: Busanschluß
4

5. Installation

Halten Sie die für das Errichten
und Betreiben von elektrischen
Betriebsmitteln geltenden
Sicherheitsvorschriften und
das Gerätesicherheitsgesetz
sowie die allgemein anerkann-
ten Regeln der Technik ein!

5.1 Montage

Bohrungen gemäß Bild 1 an-
bringen. Gerät mit geeigneten
Schrauben befestigen. Schrau-
ben nur handfest anziehen!
5.2 Elektrischer Anschluß
Netzanschluß
Das Gerät ist für den Betrieb mit
230 V AC oder 24 V DC aus-
gelegt. Die Zuleitungen sind ent-
sprechend Bild 2 anzuschließen.
Potentialfreier Kontakt
Der Controller stellt einen frei
programmierbaren Schalt-
kontakt (1 - 2 - 3, Bild 2) zur
Verfügung. Folgende Funktio-
nen können zugeordnet wer-
den:
Ladestörung
Batteriebetrieb
Netzausfall
Isolationsfehler
Leuchtenstörung
- 1 2 3
Allen Ereignissen kann ein An-
ziehen des Relais zugeordnet
werden.
Busleitungen
Die Busleitung (EGA) von den
angeschlossenen CEAG ZB 96-
Anlagen ist an den Klemmen
E - G - A (Bild 3) anzuschließen.
Sollte eine LON Schnittstellen-
karte auf dem 2. Steckplatz in-
stalliert sein, so ist gemäß Bild
3 entsprechen an den Klemmen
A2 - B2 anzuklemmen. Es sind
jeweils 4 Klemmen je Eingang
vorhanden.
1
2
3
