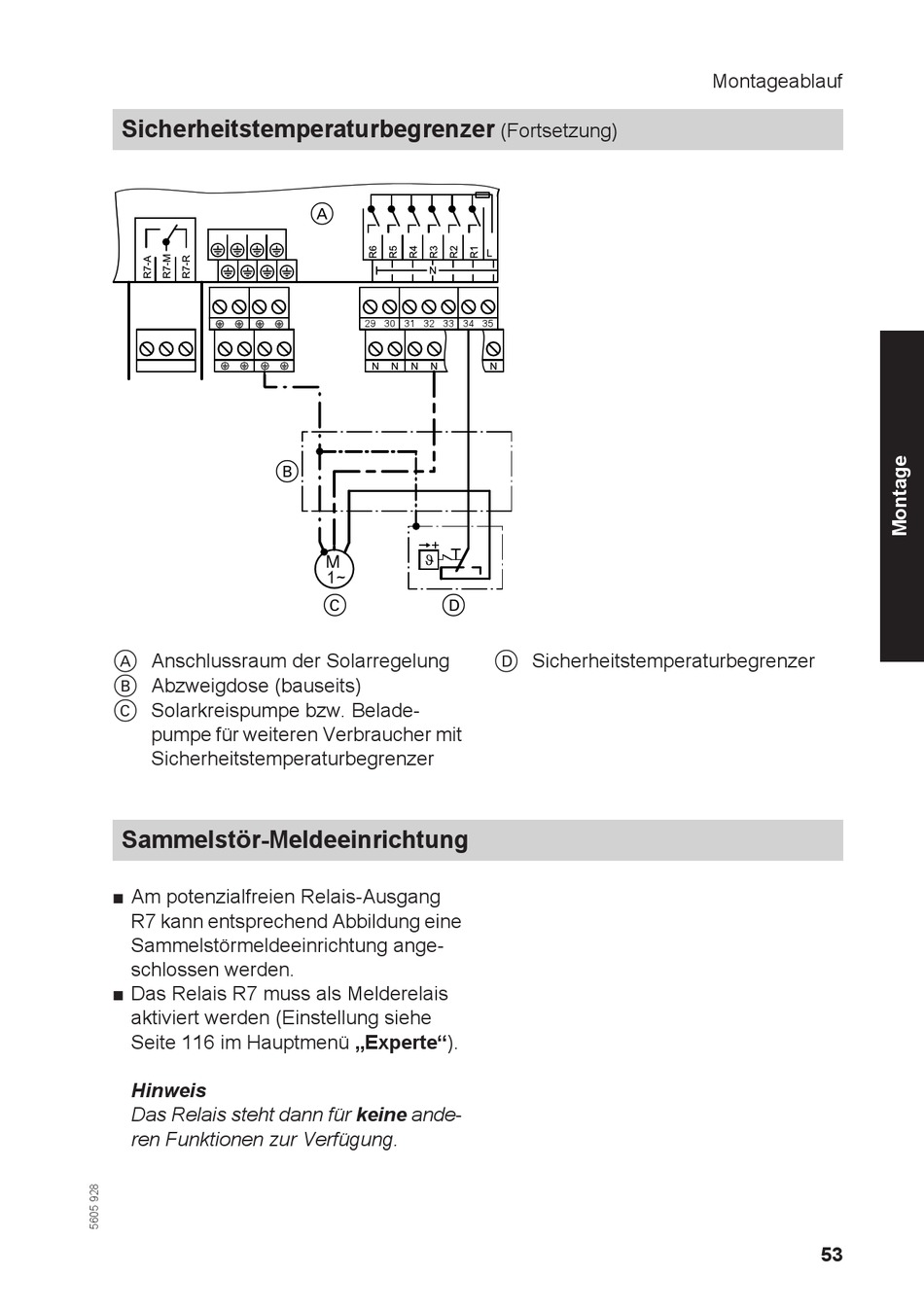

Sicherheitstemperaturbegrenzer
B
A Anschlussraum der Solarregelung
B Abzweigdose (bauseits)
C Solarkreispumpe bzw. Belade-
pumpe für weiteren Verbraucher mit
Sicherheitstemperaturbegrenzer
Sammelstör-Meldeeinrichtung
■ Am potenzialfreien Relais-Ausgang
R7 kann entsprechend Abbildung eine
Sammelstörmeldeeinrichtung ange-
schlossen werden.
■ Das Relais R7 muss als Melderelais
aktiviert werden (Einstellung siehe
Seite 116 im Hauptmenü „Experte").
Hinweis
Das Relais steht dann für keine ande-
ren Funktionen zur Verfügung.
A
29 30 31 32 33 34 35
M
1~
C D
(Fortsetzung)
D Sicherheitstemperaturbegrenzer
Montageablauf
