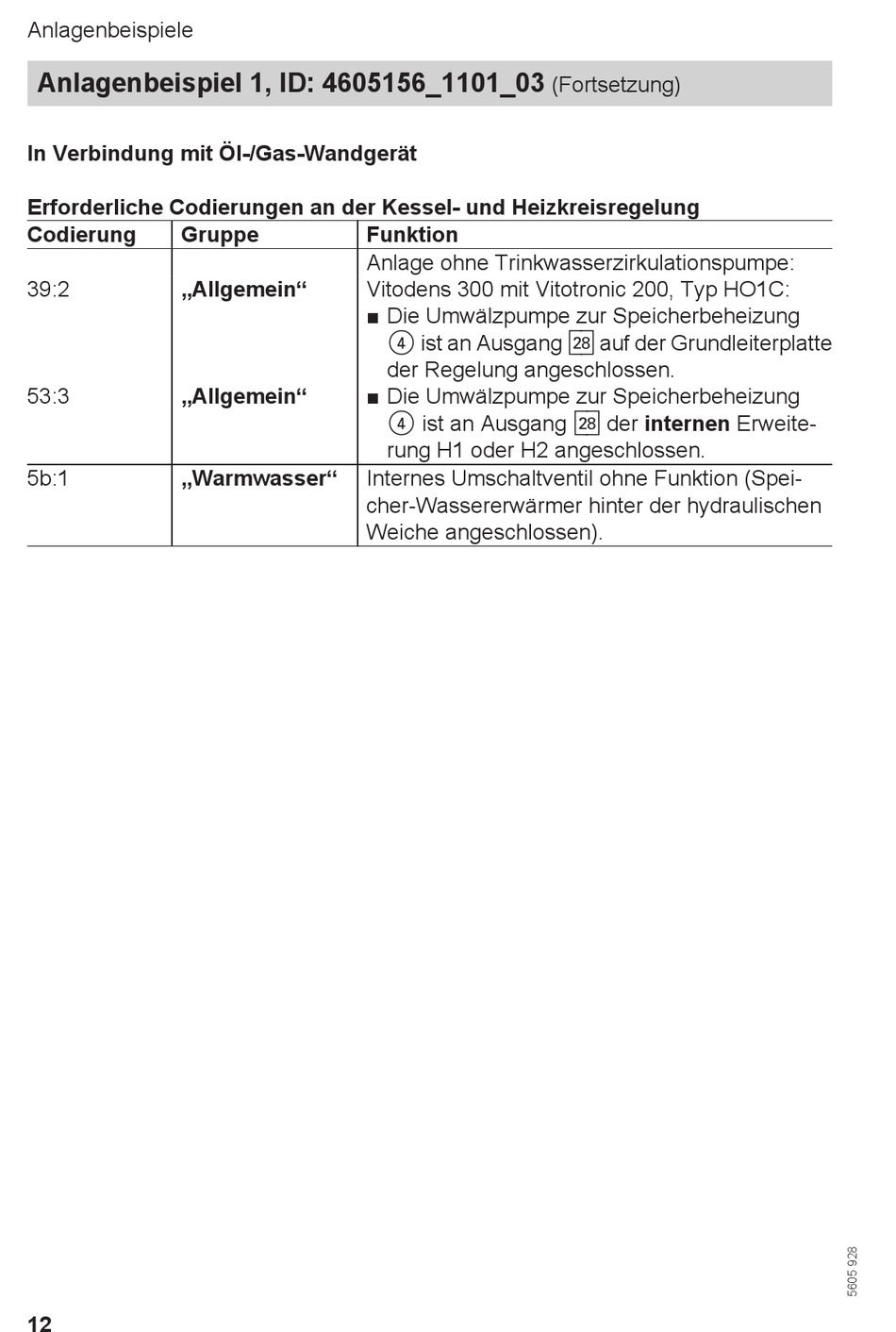

Viessmann VITOSOLIC 200 Serviceanleitung Seite 12

Anlagenbeispiele
Anlagenbeispiel 1, ID: 4605156_1101_03
In Verbindung mit Öl-/Gas-Wandgerät
Erforderliche Codierungen an der Kessel- und Heizkreisregelung
Codierung Gruppe
39:2 „Allgemein"
53:3 „Allgemein"
5b:1 „Warmwasser"
12
Funktion
Anlage ohne Trinkwasserzirkulationspumpe:
Vitodens 300 mit Vitotronic 200, Typ HO1C:
■ Die Umwälzpumpe zur Speicherbeheizung
4 ist an Ausgang sK auf der Grundleiterplatte
der Regelung angeschlossen.
■ Die Umwälzpumpe zur Speicherbeheizung
4 ist an Ausgang sK der internen Erweite-
rung H1 oder H2 angeschlossen.
Internes Umschaltventil ohne Funktion (Spei-
cher-Wassererwärmer hinter der hydraulischen
Weiche angeschlossen).
(Fortsetzung)
