Montage− und
Serviceanleitung
für die Fachkraft

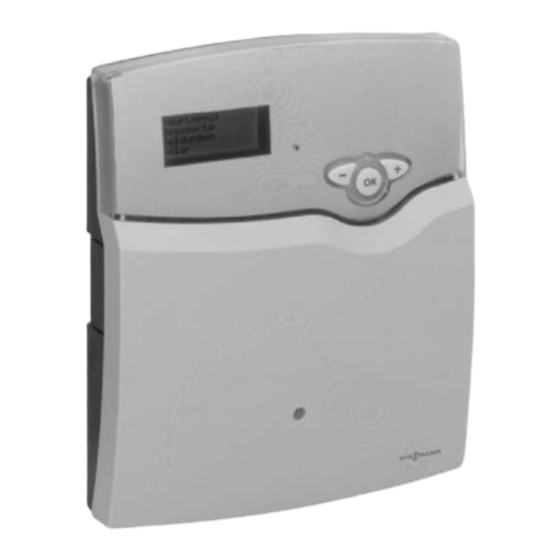

Vitosolic 200
Elektronische Temperatur−Differenz−Regelung für Solaranlagen
Gültigkeitshinweis siehe letzte Seite.
VITOSOLIC 200
Bitte aufbewahren!
5851 491
9/2003

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOSOLIC 200

Inhaltszusammenfassung für Viessmann VITOSOLIC 200

  • Seite 1 Montage− und Serviceanleitung für die Fachkraft Vitosolic 200 Elektronische Temperatur−Differenz−Regelung für Solaranlagen Gültigkeitshinweis siehe letzte Seite. VITOSOLIC 200 Bitte aufbewahren! 5851 491 9/2003...

  • Seite 2: Sicherheitshinweise

    Bauteilen mit sicherheitstechnischer VDE sind einzuhalten. Funktion sind unzulässig. a Die einschlägigen Sicherheits Bei Austausch müssen die passenden bestimmungen der ÖNORM, Original Einzelteile von Viessmann EN, ÖVE und ÖVGW und der oder gleichwertige, von Viessmann regionalen Bauordnungen sind freigegebene Einzelteile verwendet einzuhalten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Anlagenschemen Allgemeine Hinweise ......................Anlagenschemen 1 bis 7 .
  • Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Funktionsbeschreibungen Übersicht zusätzlicher Funktionen ................. . . Übersicht der Anlagenparameter .

  • Seite 5: Allgemeine Hinweise

    Anlagenschemen Allgemeine Hinweise An den Beispielen mit unterschiedli Sicherheitshinweis! cher Ausstattung werden auf den fol Bei Temperaturen über 60 ºC ist genden Seiten die Funktionsweisen durch Installation einer Mischeinrich beschrieben und die Installation in tung, z.B. eines thermostatischen Schemen dargestellt. Eine Übersicht Mischautomaten (Zubehör zum fasst die notwendigen Regelgeräte Speicher−Wassererwärmer), die...

  • Seite 6: Anlagenschemen 1 Bis 7

    Anlagenschemen Anlagenschema 1 Bivalente Trinkwassererwärmung mit Speicher−Wassererwär mer Vitocell−B 100 oder Vitocell−B 300 Die Pumpe 4 wird ausgeschaltet bei Trinkwassererwärmung ohne Solar energie H Unterschreiten der Ausschalt− Der obere Bereich des Speicher− Temperaturdifferenz DT Wassererwärmers wird vom Heizkes H Überschreiten der elektronischen sel beheizt.
  • Seite 7 Anlagenschemen Anlagenschema 1 (Fortsetzung) Einstellungen Hauptmenü > Bedienercode > 200 einstellen Hauptmenü > Solar > Optionen > System > 1 einstellen (Anlieferungszustand) Hauptmenü > Solar > Einstellwerte Einstellwerte Anlief.− Geändert zustand 60 ºC spmax Speicher−Maximaltemperatur 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe 4 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe 4 130 ºC...
  • Seite 8 Anlagenschemen Anlagenschema 1 (Fortsetzung) A Sonnenkollektor F Heizkreis B Solar−Divicon G Öl−/Gas−Heizkessel C Zapfstellen H Speicher−Wassererwärmer D Zirkulation K Abzweigdose (bauseits) E Zirkulationsausgang der Kessel kreisregelung oder bauseitige Zeitschaltuhr...
  • Seite 9 Anlagenschemen Anlagenschema 1 (Fortsetzung) Pos. Bezeichnung Best. Nr. Regelung der Beheizung des Speicher Wasser− erwärmers durch Solarenergie Vitosolic 200 7170 926 Kollektortemperatursensor Lieferumfang Speichertemperatursensor Lieferumfang Umwälzpumpe des Solarkreises 7170 931 (in Solar Divicon enthalten) oder 7170 932 Sicherheitstemperaturbegrenzer (siehe Seite 53) Z001 889 Umwälzpumpe (Umschichtung)
  • Seite 10 Anlagenschemen Anlagenschema 2 Bivalente Trinkwassererwärmung mit Speicher−Wassererwär mer Vitocell−B 100 oder Vitocell−B 300 2 Kollektorfelder mit unterschiedlicher Ausrichtung Die Pumpen 4 bzw. qP werden aus Trinkwassererwärmung ohne Solar energie geschaltet bei Der obere Bereich des Speicher− H Unterschreiten der Ausschalt− Wassererwärmers wird vom Heizkes Temperaturdifferenz DT sel beheizt.
  • Seite 11 Anlagenschemen Anlagenschema 2 (Fortsetzung) Einstellungen Hauptmenü > Bedienercode > 200 einstellen Hauptmenü > Solar > Optionen > System > 2 einstellen > Hyd.−Typ > 1 einstellen (Anlieferungszustand) Hauptmenü > Solar > Einstellwerte Einstellwerte Anlief.− Geändert zustand 60 ºC spmax Speicher−Maximaltemperatur 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe 4 bzw.
  • Seite 12 Anlagenschemen Anlagenschema 2 (Fortsetzung) A Sonnenkollektor F Zirkulationsausgang der Kessel B Solar−Divicon kreisregelung oder bauseitige C Solar−Pumpenstrang Zeitschaltuhr D Zapfstellen G Heizkreis E Zirkulation H Öl−/Gas−Heizkessel K Speicher−Wassererwärmer L Abzweigdose (bauseits)
  • Seite 13 Anlagenschemen Anlagenschema 2 (Fortsetzung) Pos. Bezeichnung Best. Nr. Beheizung des Speicher Wassererwärmers durch Solarenergie Vitosolic 200 7170 926 Kollektortemperatursensor Lieferumfang Speichertemperatursensor Lieferumfang Umwälzpumpe des Solarkreises 7170 931 (in Solar Divicon enthalten) oder 7170 932 Sicherheitstemperaturbegrenzer (siehe Seite 53) Z001 889 Umwälzpumpe (Umschichtung)
  • Seite 14 Anlagenschemen Anlagenschema 3 Bivalente Trinkwassererwärmung und Unterstützung der Raumbeheizung durch Heizwasser−Pufferspeicher Trinkwassererwärmung ohne Solar Raumbeheizung ohne Solarenergie energie Wenn die Temperaturdifferenz zwi Der obere Bereich des Speicher− schen Pufferspeicher−Temperatursen sor qP und Heizkreis−Rücklauftempe Wassererwärmers wird vom Heizkes ratursensor 9 kleiner als die sel beheizt.
  • Seite 15 Anlagenschemen Anlagenschema 3 (Fortsetzung) Bei Unterschreiten der Ausschalt− Wenn die Temperaturdifferenz zwi Temperaturdifferenz DT5 wird die schen Pufferspeicher−Temperatursen sor qP und Heizkreis−Rücklauftempe Pumpe ausgeschaltet. ratursensor 9 höher als die Die Temperatur im Heizwasser− Pufferspeicher wird durch die elek Einschalt−Temperaturdifferenz DT6 ist, wird das Umschaltventil qW in tronische Temperaturbegrenzung (Sicherheitsabschaltung bei 90 ºC)
  • Seite 16 Anlagenschemen Anlagenschema 3 (Fortsetzung) Hauptmenü > Solar > Einstellwerte Einstellwerte Anlief.− Geändert zustand 60 ºC spmax Speicher−Maximaltemperatur 60 ºC sp2max Pufferspeicher−Maximaltemperatur 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe 4 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe 4 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe qE 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe qE Vorrang (siehe Seite 76) Vorrang...
  • Seite 17 Anlagenschemen Anlagenschema 3 (Fortsetzung) Hauptmenü > Anlage > Optionen Optionen Anlief.− Ändern auf zustand Thermost. 2 Nein Thermostatfunktion zur Maximaltemperaturab schaltung der Umwälzpumpe zur Pufferspeicher− Beheizung qR DT−Fkt5 Nein DT−Funktion zum Schalten der Umwälzpumpe zur Pufferspeicher−BeheizungqR DT−Fkt6 Nein DT−Funktion zur Ansteuerung des 3−Wege− Umschaltventils qW Hauptmenü...
  • Seite 18 Anlagenschemen Anlagenschema 3 (Fortsetzung)
  • Seite 19 Anlagenschemen Anlagenschema 3 (Fortsetzung) A Sonnenkollektor G Heizwasser−Pufferspeicher B Solar−Divicon H Öl−/Gas−Heizkessel C Solar−Pumpenstrang K Speicher−Wassererwärmer D Zapfstellen L Abzweigdose (bauseits) E Zirkulation F Zirkulationsausgang der Kessel kreisregelung oder bauseitige Zeitschaltuhr...
  • Seite 20 Anlagenschemen Anlagenschema 3 (Fortsetzung) Pos. Bezeichnung Best. Nr. Beheizung des Speicher Wassererwärmers durch Solarenergie Vitosolic 200 7170 926 Kollektortemperatursensor Lieferumfang Speichertemperatursensor Lieferumfang Umwälzpumpe des Solarkreises 7170 931 (in Solar Divicon enthalten) oder 7170 932 Sicherheitstemperaturbegrenzer (siehe Seite 53) Z001 889 Umwälzpumpe (Umschichtung)
  • Seite 21 Anlagenschemen Anlagenschema 4 Bivalente Trinkwassererwärmung mit zwei Speicher−Wasser erwärmern (besonders geeignet für die Nachrüstung bestehender Anlagen) Trinkwassererwärmung ohne Solar Wenn die Temperaturdifferenz zwi schen den Sensoren 9 und qP energie Der Speicher Wassererwärmer 2 wird höher als die Einschalt−Temperatur vom Heizkessel beheizt. Die Speicher differenz DT6 ist oder Trinkwasser temperaturregelung mit angeschlos...
  • Seite 22 Anlagenschemen Anlagenschema 4 (Fortsetzung) Einstellungen Hauptmenü > Bedienercode > 200 einstellen Hauptmenü > Solar > Optionen > System > 1 einstellen (Anlieferungszustand) Hauptmenü > Solar > Einstellwerte Einstellwerte Anlief.− Geändert zustand 60 ºC spmax Speicher−Maximaltemperatur 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe 4 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe 4 130 ºC...
  • Seite 23 Anlagenschemen Anlagenschema 4 (Fortsetzung) Hauptmenü > Anlage > Einstellwerte Einstellwerte Anlief.− Geändert zustand 5,0 K Einschalt−Temperaturdifferenz für Umschichtpumpe 3,0 K Ausschalt−Temperaturdifferenz für Umschichtpumpe...
  • Seite 24 Anlagenschemen Anlagenschema 4 (Fortsetzung) Installationsschema 4a (Anlage mit zwei innenbeheizten Speicher Wassererwärmern) A Sonnenkollektor F Heizkreis B Solar−Divicon G Öl−/Gas−Heizkessel C Zapfstellen H Speicher−Wassererwärmer 2 D Zirkulation K Speicher−Wassererwärmer 1 E Zirkulationsausgang der Kessel L Abzweigdose (bauseits) kreisregelung oder bauseitige Zeitschaltuhr Brücke einsetzen;...
  • Seite 25 Anlagenschemen Anlagenschema 4 (Fortsetzung) Installationsschema 4b (Anlage mit innenbeheiztem Vitocell 300) A Sonnenkollektor F Heizkreis B Solar−Divicon G Gas−Wandgerät mit wandhängen C Zapfstellen dem Speicher−Wassererwärmer D Zirkulation H Speicher−Wassererwärmer 2 E Zirkulationsausgang der Rege K Speicher−Wassererwärmer 1 L Abzweigdose lung oder bauseitige Schaltuhr Brücke einsetzen;...
  • Seite 26 Anlagenschemen Anlagenschema 4 (Fortsetzung) Pos. Bezeichnung Best. Nr. Beheizung des Speicher Wassererwärmers 1 durch Solarenergie Vitosolic 200 7170 926 Kollektortemperatursensor Lieferumfang Speichertemperatursensor Lieferumfang Umwälzpumpe des Solarkreises 7170 931 (in Solar Divicon enthalten) oder 7170 932 Sicherheitstemperaturbegrenzer (siehe Seite 53) Z001 889 Beheizung des Speicher Wassererwärmers 2 durch den...
  • Seite 27 Anlagenschemen Anlagenschema 5 Bivalente Trinkwasser und Schwimmbadwassererwärmung Trinkwassererwärmung ohne Solar Schwimmbadwassererwärmung energie Wenn die Speicher−Maximaltempera Der obere Bereich des Speicher Was tur T erreicht ist oder wenn der spmax sererwärmers wird vom Heizkessel Speicher−Wassererwärmer nicht wei beheizt. ter beheizt werden kann, wird Die Speichertemperaturregelung mit geprüft, ob der Wärmetauscher 1 angeschlossenem Speichertempera...
  • Seite 28 Anlagenschemen Anlagenschema 5 (Fortsetzung) Wenn die Solarenergie nicht aus Die Filterzeit und evtl. Nachheizung reicht, um das Schwimmbadwasser durch den Heizkessel sollte außer zu erwärmen, erfolgt die Schwimm halb der Zeiten liegen, in denen badwassererwärmung vom Öl /Gas Beheizung durch Solarenergie zu Heizkessel aus über den Temperatur erwarten ist.
  • Seite 29 Anlagenschemen Anlagenschema 5 (Fortsetzung) Einstellungen Hauptmenü > Bedienercode > 200 einstellen Hauptmenü > Solar > Optionen > System > 3 einstellen > Hyd.−Typ > 2 einstellen Hauptmenü > Solar > Einstellwerte Einstellwerte Anlief.− Geändert zustand 60 ºC spmax Speicher−Maximaltemperatur 60 ºC 28 ºC sp2max Schwimmbad−Maximaltemperatur...
  • Seite 30 Anlagenschemen Anlagenschema 5 (Fortsetzung) Hauptmenü > Solar > Experte Experte Anlief.− Ändern auf zustand t−st 2 min. 7 min. Unterbrechungsdauer der Pumpenlaufzeit t−umw 15 min. 30 min. Intervall der Unterbrechung DT−Kol In der Zeit t−st muss die Kollektortemperatur um den Wert DT−Kol ansteigen, um auf Beheizung des Verbrauchers mit Vorrang 1 umzuschalten Hauptmenü...
  • Seite 31 Anlagenschemen Anlagenschema 5 (Fortsetzung) Hauptmenü > Anlage > Einstellwerte Einstellwerte Anlief.− Geändert zustand 40 ºC 27,5 ºC gleichen Wert wie bei T (Schwimmbad− sp2max Maximaltemperatur), abzüglich 0,5 K, einstellen 45 ºC 28 ºC gleichen Wert wie bei T einstellen sp2max 5,0 K Einschalt−Temperaturdifferenz für Umwälzpumpe zur Schwimmbadwassererwärmung qQ...
  • Seite 32 Anlagenschemen Anlagenschema 5 (Fortsetzung) VL RL Verdrahtungsschema siehe Seite 33.
  • Seite 33 O Abzweigdose (bauseits) Zeitschaltuhr Einschaltsignal für Filteranlage mit Pumpe qU. In Verbindung mit H Viessmann Trimatik: Anschluss an Klemmen X3.3" und X3.4" im Schaltmodul−FT. H Dekamatik: Anschluss für Externe Brennereinschaltung" (separate Montageanleitung). H Vitotronic 200 und 300: Anschluss in Stecker aBÖ...
  • Seite 34 Anlagenschemen Anlagenschema 5 (Fortsetzung) Pos. Bezeichnung Best. Nr. Beheizung des Speicher Wassererwärmers durch Solarenergie Vitosolic 200 7170 926 Kollektortemperatursensor Lieferumfang Speichertemperatursensor Lieferumfang Umwälzpumpe des Solarkreises 7170 931 (in Solar Divicon enthalten) oder 7170 932 Sicherheitstemperaturbegrenzer Z001 889 (siehe Seite 33 und 53) Umwälzpumpe (Umschichtung)

  • Seite 35: Bivalente Trinkwassererwärmung Und Unterstützung Der Raumbeheizung Mit Kombispeicher

    Anlagenschemen Anlagenschema 5 (Fortsetzung) Pos. Bezeichnung Best. Nr. Beheizung des Schwimmbadwassers durch Solar energie Temperatursensor (Schwimmbecken) Lieferumfang Umwälzpumpe des Solarkreises für die Schwimmbad 7170 933 wassererwärmung (im Solar−Pumpenstrang enthalten) oder 7170 934 Umwälzpumpe für Schwimmbadwassererwärmung Preisliste Vitoset Temperatursensor (Wärmetauscher 1) 7170 965 Temperaturwächter (Maximalbegrenzung) Z001 887...
  • Seite 36 Anlagenschemen Anlagenschema 6 (Fortsetzung) Die Pumpe 4 wird ausgeschaltet bei Raumbeheizung mit Solarenergie H Unterschreiten der Ausschalt− Wenn die Temperaturdifferenz zwi schen Temperatursensor 8 und Temperaturdifferenz DT H Überschreiten der elektronischen Heizkreis Rücklauftemperatursen sor 9 höher als die Einschalt−Tem Temperaturbegrenzung (Sicher heitsabschaltung bei 90 ºC) der peraturdifferenz DT6 ist, wird das...
  • Seite 37 Anlagenschemen Anlagenschema 6 (Fortsetzung) Hauptmenü > Solar > Einstellwerte Einstellwerte Anlief.− Geändert zustand 60 ºC spmax Speicher−Maximaltemperatur 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe 4 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe 4 130 ºC kolnotab Soll die Kollektornotabschaltung nicht erfolgen, diesen Wert auf 200 ºC einstellen. Hauptmenü...
  • Seite 38 Anlagenschemen Anlagenschema 6 (Fortsetzung) Installationsschema 6a A Sonnenkollektor G Zirkulationsausgang der Kessel B Solar−Divicon kreisregelung oder bauseitige C Kombispeicher Vitocell 333 Zeitschaltuhr D Zirkulation H Abzweigdose (bauseits) E Zapfstellen K Heizkreis F Öl−/Gas−Heizkessel...
  • Seite 39 Anlagenschemen Anlagenschema 6 (Fortsetzung) Installationsschema 6b (Vitodens 100 oder 200 bis 32 kW) Diese Verbindung ist bei eingebautem Heizwasser−Pufferspeicher nicht vorhanden.
  • Seite 40 Anlagenschemen Anlagenschema 6 (Fortsetzung) A Sonnenkollektor L Heizwasser−Pufferspeicher B Solar−Divicon Vitocell 050 C Kombispeicher Vitocell 333 M Abzweigdose (bauseits) D Zirkulation N Adapter Anschlusserweiterung E Zapfstellen O Hydraulische Weiche, F Vitodens 100 oder 200 bis 32 kW Best.−Nr. 7149 100 G Festbrennstoffkessel P Temperatursensor für hydrauli H Rücklauftemperaturanhebung...
  • Seite 41 Anlagenschemen Anlagenschema 6 (Fortsetzung) Installationsschema 6c (Vitodens 300) Diese Verbindung ist bei eingebautem Heizwasser−Pufferspeicher nicht vorhanden.
  • Seite 42 Anlagenschemen Anlagenschema 6 (Fortsetzung) A Sonnenkollektor G Festbrennstoffkessel B Solar−Divicon H Rücklauftemperaturanhebung C Kombispeicher Vitocell 333 K Heizkreis D Zirkulation L Heizwasser−Pufferspeicher E Zapfstellen Vitocell 050 F Vitodens 300 M Abzweigdose (bauseits)
  • Seite 43 Anlagenschemen Anlagenschema 6 (Fortsetzung) Pos. Bezeichnung Best. Nr. Beheizung des Kombispeichers durch Solarenergie Vitosolic 200 7170 926 Kollektortemperatursensor Lieferumfang Speichertemperatursensor Lieferumfang Umwälzpumpe des Solarkreises 7170 931 (in Solar Divicon enthalten) oder 7170 932 Sicherheitstemperaturbegrenzer (siehe Seite 53) Z001 889 Beheizung des Kombispeichers durch den Heizkessel...

  • Seite 44: Bivalente Trinkwassererwärmung Mit Heizwasser Pufferspei Cher In Reihenschaltung

    Anlagenschemen Anlagenschema 7 Bivalente Trinkwassererwärmung mit Heizwasser Pufferspei cher in Reihenschaltung (besonders geeignet für Solaranlagen mit 20 bis 100 m Absorberfläche) Trinkwassererwärmung ohne Solar Temperaturdifferenz WT−DT wird die Pumpe 7 ein−, bei Unterschrei energie Der Speicher Wassererwärmer 2 ten der Ausschalt−Temperaturdiffe wird vom Heizkessel beheizt.
  • Seite 45 Anlagenschemen Anlagenschema 7 (Fortsetzung) Fehlzirkulationen bei der Be und Mögliche Erweiterungen des Anla Entladung der Pufferspeicher werden genschemas siehe Seite 73 und 74. durch die Motorventile 9 und wP verhindert, die im spannungslosen Zustand geschlossen sind. Die Anforderungen für die Zusatz funktion (siehe Seite 5) werden durch die Umwälzpumpe wQ reali siert.
  • Seite 46 Anlagenschemen Anlagenschema 7 (Fortsetzung) Einstellwerte Anlief.− Ändern auf zustand WT−DT 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe 7 WT−DT 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe 7 SZ−Byp. (siehe Seite 75) 200 W/qm 130 ºC kolnotab Soll die Kollektornotabschaltung nicht erfolgen, diesen Wert auf 200 ºC einstellen. Hauptmenü...
  • Seite 47 Anlagenschemen Anlagenschema 7 (Fortsetzung) Einstellwerte Anlief.− Geändert zustand 45 ºC 60 ºC Abschalttemperatur für Motorventil 9; gleichen Wert wie bei T einstellen spmax 5,0 K Einschalt−Temperaturdifferenz zur Ansteuerung des Motorventils 9; gleichen Wert wie bei WT−DT einstellen 3,0 K Ausschalt−Temperaturdifferenz zur Ansteuerung des Motorventils 9;...
  • Seite 48 Anlagenschemen Anlagenschema 7 (Fortsetzung) Verdrahtungsschema siehe Seite 49.
  • Seite 49 Zur Vermeidung von Frostschä G Speicher Wassererwärmer 1 den einen Minimaltemperatur Vitocell L (Vorwärmstufe) wächter (bauseits) einbauen. H Wärmetauscher 2 N Abzweigdose (bauseits) Pos. Bezeichnung Best. Nr. Beheizung des Kombispeichers durch Solarenergie Vitosolic 200 7170 926 Kollektortemperatursensor Lieferumfang Speichertemperatursensor Lieferumfang (Heizwasser−Pufferspeicher 2)
  • Seite 50 Anlagenschemen Anlagenschema 7 (Fortsetzung) Pos. Bezeichnung Best. Nr. Umwälzpumpe des Solarkreises 7170 931 (in Solar Divicon enthalten) oder 7170 932 Temperatursensor (Wärmetauscher 1) Lieferumfang Solarzelle 7408 877 Umwälzpumpe zur Beheizung des Pufferspeichers 1 bauseits Strangregulierventil (Taco−Setter) bauseits Motorventil Pufferspeicherkreis bauseits Beheizung des Speicher−Wassererwärmers 2 durch den Heizkessel Speichertemperatursensor...

  • Seite 51: Montage Und Anschlüsse

    Montage und Anschlüsse Regelung anbauen Montageort In der Nähe des Speicher Wassererwärmers, unter Berücksichtigung der elek trischen Anschlüsse bzw. deren Leitungslängen Vor dem Schließen der Regelung entsprechend dem jeweiligen Anlagen schema elektrische Anschlüsse ausführen; Leitungen zugentlasten.

  • Seite 52: Übersicht Der Elektrischen Anschlüsse

    Montage und Anschlüsse Übersicht der elektrischen Anschlüsse...

  • Seite 53: Stellglieder (Pumpen Und Ventile)

    Montage und Anschlüsse Stellglieder (Pumpen und Ventile) Montage Anschluss In der Pumpstation Solar Entprechend Anlagenschema und Divicon ist die Umwälz Seite 52. pumpe mit Anschlussleitung Null− und Schutzleiter der Stellglie enthalten. der mit dem jeweiligen Sammel Andere Pumpen müssen klemmenblock verbinden. baumustergeprüft sein 3−adrige Leitung mit Leiterquer und entsprechend den Her...
  • Seite 54 Montage und Anschlüsse Sicherheitstemperaturbegrenzer (Fortsetzung) Anschluss 3−adrige Leitung mit Leiterquerschnitt 1,5 mm Bei Anlagenschema 2: A Anschlussraum Regelung A Anschlussraum Regelung B Sicherheitstemperaturbegrenzer B Sicherheitstemperaturbegrenzer C Umwälzpumpe des Solarkreises In diesem Fall wird bei Auslösen des Sicherheitstemperaturbegrenzers die Regelung ausgeschaltet. In Verbindung mit Regelung mit KM−...

  • Seite 55: Solarzelle

    Montage und Anschlüsse Solarzelle Montage Anschluss Separate Montageanleitung Siehe Seite 52. ¨ Polarität beachten. Auf der Solarzelle ist ein Kennbuch stabe angegeben, der bei der Inbe 2−adrige Leitung mit Leiterquer triebnahme der Vitosolic eingegeben schnitt 0,75 mm werden muss: ¨ Der Solarzellenabgleich ist werk hier eintragen.

  • Seite 56: Sensoren

    Montage und Anschlüsse Sensoren Kollektortemperatursensor Montage Anschluss Montageanleitung des Entprechend Anlagenschema und Kollektors Seite 52. Verlängerung: 2−adrige Leitung mit Leiterquer schnitt 1,5 mm Speichertemperatursensor Die Erfassung der Speichertemperatur erfolgt indirekt über die Erfassung der Temperatur des Wärmeträgermediums in der Heizwendel (Rücklauf). Damit wird erreicht, dass schon bei geringer Wasserentnahme ein Nachheizen des Speicher Wassererwärmers durch die Solaranlage erfolgt.
  • Seite 57 Montage und Anschlüsse Sensoren (Fortsetzung) Temperatursensoren Montage Hinweis! Sensor nicht mit Isolierband umwickeln. Tauchhülse eindichten. Temperatursensor (Schwimmbecken): Sensor in den Rücklauf des Einbau siehe Unterlagen Schwimmbeckens vor dem Wärme des Schwimmbeckenher tauscher einbauen. stellers bzw. Montageunter lagen zum evt. vorhandenen Wärmetauscher.

  • Seite 58: Erweiterungsset Wärmemengenzähler

    Montage und Anschlüsse Erweiterungsset Wärmemengenzähler (Zubehör) Bestehend aus 2 Sensoren (Pt500) und 1 Volumenmessteil. Es werden der Durchfluss, die Vorlauf− und die Rücklauftemperatur erfasst. Nach dem Durchströmen einer definierten Durchflussmenge geht ein Impuls an die Regelung. Aus dem Impuls und der gemessenen Temperatur−Differenz wird die Wärmemenge berechnet.

  • Seite 59: Km−Bus Anschließen

    Montage und Anschlüsse KM−BUS anschließen Die Verbindung mit Calotronic− und Vitotronic−Regelungen wird über den KM− BUS hergestellt. Stecker aVG (liegt bei) an Klemmenblock 145" in der Vitosolic anschließen. In der Kessel− und Heizkreisregelung muss die Elektronikleiterplatte ausge tauscht werden: Regelung Elektronikleiterplatte Vitotronic 200, Typ KW1 und KW2 Best.−Nr.

  • Seite 60: Netzanschluss

    Montage und Anschlüsse Netzanschluss Vorschriften Netzanschluss und Schutzmaßnahmen (z.B. FI Schaltung) sind gemäß IEC 364, den Ansc h lussbedingungen des örtlichen Energieversorgungsunter nehmens und den VDE Vorschriften auszuführen! Die Zuleitung zur Regelung darf mit max. 16 A abgesichert sein. Den Netzanschluss (230 V~) über einen bauseitigen Netzschalter (zweipolig) erstellen.

  • Seite 61: Übersicht Der Menüstruktur Hauptmenü

    Inbetriebnahme Übersicht der Menüstruktur Hauptmenü In der folgenden Übersicht ist die gesamte Menüstruktur der Regelung darge stellt. Je nach Anlagenkonfiguration werden nur die Menüpunkte angezeigt, die dafür einstellbar sind. Einstieg: Hauptmenü > Bedienercode > 200 einstellen. Hauptmenü Messwerte: Messwerte Meldungen kol2 Solar Anlage...

  • Seite 62: Übersicht Der Menüstruktur Solar

    Inbetriebnahme Übersicht der Menüstruktur Solar Hauptmenü > Solar Solar: Solar − Einstellw.: zurück zurück Solar − Bilanz: Einstellwerte ºC zurück Bilanzwerte spmax ºC ºC Optionen sp2max ºC Kol2 ºC Experte sp3max ºC ºC sp4max ºC ºC ºC soll Solar − Experte: Relais 1 bis 7 zurück Betr.

  • Seite 63: Übersicht Der Menüstruktur Anlage

    Inbetriebnahme Übersicht der Menüstruktur Anlage Hauptmenü > Anlage Anlage: zurück Einstellwerte Optionen Anlage − Einstellw.: Experte Anlage − Optionen: zurück Anlage − Experte: zurück Uhrzeit zurück Zusatzfkt. t−start Sen−Zusatzfkt Speicherlad ºC Sen−Th1 Thermost. 1 ºC Sen−Th2 Thermost. 2 ºC DT−Fkt 5 Sen1−DT5Fkt ºC Sen2−DT5Fkt...

  • Seite 64: Übersicht Der Menüstruktur Wmz

    Exp. − Sensoren: Sprache zurück Experte − Relais: Sprache: zurück Solarzellentyp Solarzellenabgl. zurück Min−Drehz1 Sensor 1 bis 12 Spanisch Min−Drehz2 Französisch Min−Drehz3 Deutsch Min−Drehz4 je nach Sprachgruppe Wie WMZ1. Einstellung Wärmeträgermedium Wasser Propylenglykol (Anlieferungszustand) Ethylenglykol Viessmann Solar−Wärmeträgermedium ¨ Nicht OK" drücken.

  • Seite 65: Arbeitsschritte

    Inbetriebnahme Arbeitsschritte Seite 1. Fühler bzw. Sensoren richtig in die Tauchhülsen eingeführt? ....2. Zubehör nach entsprechender Montageanleitung richtig montiert? 3. Elektrische Anschlüsse richtig ausgeführt? .

  • Seite 66: Weitere Angaben Zu Den Arbeitsschritten

    Inbetriebnahme Weitere Angaben zu den Arbeitsschritten Regelung in Betrieb nehmen 1. Netzschalter einschalten, die 3. Sprache umstellen: Betriebsanzeige leuchtet grün und Hauptmenü > Experte die Anzeige des Hauptmenüs > Sprache (siehe Seite 61) erscheint. Im Display wird ein 4−zeiliger Aus 4.
  • Seite 67 Inbetriebnahme Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Einstellungen für die Bilanzierung Die Bilanzierung kann ohne und mit Erweiterungsset Wärmemengenzähler (Zubehör) durchgeführt werden. Ohne Erweiterungsset Die Bilanzierung erfolgt durch die verwendete Sensoren genutzt wer Temperaturdifferenz zwischen WMZ− den, ohne deren Funktion im jeweili Vorlauf−...

  • Seite 68: Relaistest Durchführen

    Inbetriebnahme Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Mit Erweiterungsset (siehe Seite 58) Die Bilanzierung erfolgt durch die soren müssen codiert werden; dafür Temperaturdifferenz zwischen WMZ− können bereits verwendete Sensoren Vorlauf− und WMZ−Rücklauftempera genutzt werden, ohne deren Funk tur und die vom Volumenmessteil tion im jeweiligen Schema zu beein erfasste Durchflussmenge.

  • Seite 69: Serviceabfragen

    Serviceabfragen Temperaturen und Betriebszustände abfragen Entsprechend der Anlagenausführung können folgende Werte abgefragt wer den: 1. Hauptmenü > Messwerte Klartext Bezeichnung Einheit Messwerte: Tkol Kollektortemperatur ºC Tkol 2 Kollektortemperatur 2 ºC Tspu Speichertemperatur, unten ºC Tsp2u Speichertemperatur 2, unten ºC Tsp3u Speichertemperatur 3, unten ºC Tsp4u...

  • Seite 70: Wärmemenge Abfragen

    Serviceabfragen Temperaturen und Betriebszustände abfragen (Fortsetzung) 2. Hauptmenü > Solar > Bilanzwerte Klartext Bezeichnung Einheit Solar−Bilanz: Kolmax Kollektormaximaltemperatur ºC Kol2max Kollektormaximaltemperatur 2 ºC Spmax Speichermaximaltemperatur ºC Sp2max Speichermaximaltemperatur 2 ºC Sp3max Speichermaximaltemperatur 3 ºC Sp4max Speichermaximaltemperatur 4 ºC Relais 1 Betriebsstunden der Relais 1 bis 7 Relais 7 Betr.

  • Seite 71: Störungsbehebung

    Störungsbehebung Störungsmeldungen Störungen werden durch die Betriebsanzeige (blinkt rot) angezeigt und kön nen abgefragt werden: Hauptmenü > Meldungen Meldungen Ursache Behebung Keine Störung !Unterbrechung Unterbrechung oder Entsprechenden Sensor > Sensor < Kurzschluss des ange prüfen (siehe Seite 72) zeigten Sensors !Kurzschluss >...

  • Seite 72: Sensoren Prüfen

    Störungsbehebung Sensoren prüfen 1. Entsprechenden Sensor abklem men und Widerstand messen. Temperatur Widerstand in ºC in W 2. Messergebnis mit Isttemperatur vergleichen (Abfrage siehe Seite 69). Temperatur in Bei starker Abweichung Montage prüfen und ggf. Sensor austau schen. Technische Daten Schutzart: IP 20 Zul.

  • Seite 73: Funktionsbeschreibungen Übersicht Zusätzlicher Funktionen

    Funktionsbeschreibungen Übersicht zusätzlicher Funktionen Zu jedem Anlagenschema können zusätzliche Funktionen aktiviert werden. Funktionen, für die der gleiche Relaisausgang verwendet wird, können nur alternativ eingesetzt werden. Hauptmenü Hinweis! > Solar Zur Aktivierung der gewünschten > Optionen Funktion JA" wählen. Optionen Klartext/Anliefe Relais realisierbar bei Schema Seite rungszustand...
  • Seite 74 Funktionsbeschreibungen Übersicht zusätzlicher Funktionen (Fortsetzung) Hauptmenü Hinweis! > Anlage Zur Aktivierung der gewünschten > Optionen Funktion JA" wählen. Optionen Klartext/Anliefe Relais realisierbar bei Seite rungszustand u gs usta d Schema Zusatzfunktion Zusatzfkt. Nein R5 x 85 für die Trinkwas sererwärmung Speicherladung Speicherlad.

  • Seite 75: Übersicht Der Anlagenparameter

    Funktionsbeschreibungen Übersicht der Anlagenparameter Die Werte können nur eingestellt werden, wenn die entsprechende Funktion aktiviert ist. Hauptmenü > Solar > Einstellwerte Klartext Bezeichnung Anlief.− Einstell einge zustand bereich stellt Speicher−Maximaltemperatur 60 ºC 20 bis 85 ºC spmax (siehe Seite 76) Speicher−Maximaltemperatur 60 ºC 20 bis 85 ºC...
  • Seite 76 Funktionsbeschreibungen Übersicht der Anlagenparameter (Fortsetzung) Klartext Bezeichnung Anlief.− Einstell einge zustand bereich stellt Kollektor−Solltemperatur 65 ºC 20 bis 110 ºC kolsoll Kollektor−Maximaltemperatur 120 ºC 110 bis 150 ºC kolmax (siehe Seite 81) Kollektor−Abschalttemperatur 130 ºC 115 bis 180 ºC kolnotab (bei 200 ºC ist Funktion nicht aktiv)

  • Seite 77: Bypass

    Funktionsbeschreibungen Bypass Variante 1 Bypass−Schaltung mit Kollektortemperatursensor und Bypass−Sensor Die Vitosolic 200 erfasst über den Speichertemperatursensor um 2,5 K Kollektortemperatursensor die Kol wird die Umwälzpumpe des Solar lektortemperatur. Bei Überschreiten kreises eingeschaltet und die des der eingestellten Temperaturdiffe Bypass−Kreises ausgeschaltet.
  • Seite 78 Umwälz Umwälzpumpe des Solarkreises pumpe des Solarkreises eingeschal diese Funktion zusätzlich. tet. Die Vitosolic 200 erfasst über die Die Pumpe wird ausgeschaltet, wenn Solarzelle die Strahlungsintensität. die Einstrahlung unter die einge Bei Überschreiten einer an der stellte Schaltschwelle sinkt (Aus Vitosolic 200 einstellbaren Einstrah schaltverzögerung ca.

  • Seite 79: A Anschlussraum Regelung B Solarzelle C Solar Pumpenstrang

    Funktionsbeschreibungen Bypass (Fortsetzung) Variante 3 Bypass−Schaltung mit Solarzelle und Kollektortem peratursensor Die Vitosolic 200 erfasst über die tursensor und Speichertemperatur Solarzelle die Strahlungsintensität. sensor wird die Umwälzpumpe des Bei Überschreiten einer an der Bypass Kreises aus− und die Vitosolic 200 einstellbaren Einstrah Umwälzpumpe des Solarkreises ein...

  • Seite 80: Externer Wärmetauscher

    Funktionsbeschreibungen Externer Wärmetauscher Das gewählte Relais schaltet den Ver Bei Schema 2 wird die Sekundär braucher bei Überschreiten der ein pumpe an R3, bei allen anderen an gestellten Einschalt−Temperatur− R2 angeschlossen. differenz ein und bei Unterschreiten  (Differenz zwischen S1 ein/aus der Ausschalt−Temperaturdifferenz und S3) schaltet die Primärpumpe...

  • Seite 81: Kollektorkühlfunktion

    Funktionsbeschreibungen Kollektorkühlfunktion Bei Erreichen der eingestellten Spei Hinweis! cher−Maximaltemperatur T " Die Eigensicherheit der Solaranlage spmax wird die Umwälzpumpe des Solar in jedem Fall durch die sachgerechte kreises ausgeschaltet. Dimensionierung des Membran−Aus Steigt die Kollektortemperatur auf dehnungsgefäßes, auch bei weiter die eingestellte Kollektor−Maximal ansteigender Kollektortemperatur temperatur T...

  • Seite 82: Frostschutzfunktion

    Funktionsbeschreibungen Frostschutzfunktion Bei einer Kollektortemperatur unter lektorschäden zu vermeiden. Bei +4 ºC wird die Umwälzpumpe des Erreichen von +5 ºC wird die Pumpe Solarkreises eingeschaltet, um Kol ausgeschaltet. Parallel−Relais Das Relais R5 schaltet ein, wenn die R5 kann z.B. zur Ansteuerung eines Umwälzpumpe des Solarkreises (R1) Umschaltventils genutzt werden.
  • Seite 83 Funktionsbeschreibungen Unterdrückung der Nachheizung durch den Heizkessel (Forts.) Anlagen mit weiteren Viessmann−Regelungen Die Nachheizung des Speicher− höhere Trinkwasser−Isttemperatur Wassererwärmers durch den Heiz simuliert. kessel wird durch die Solarregelung Der Speicher−Wassererwärmer wird unterdrückt, wenn die Umwälz erst vom Heizkessel beheizt, wenn pumpe des Solarkreises läuft.

  • Seite 84: Speicher 2 Ein

    Funktionsbeschreibungen Unterdrückung der Nachheizung durch den Heizkessel (Forts.) Speichertemperatursensor als NTC oder A Anschlussraum Regelung D Speichertemperatursensor der B Abzweigdose (bauseits) Kesselkreisregelung (NTC) C Widerstand 10 kW, 0,25 W E Vitodens und Vitopend F Pendola (bauseits) Speicher 2 ein Mit dieser Funktion kann ein 2. Ver Unterbrechung oder Kurzschluss des braucher (z.B.

  • Seite 85: Speicherladung

    Trinkwassererwärmung aktiviert sein. Montage− und Service− anleitung Vitotronic Zusatzfunktion nur mit Vitosolic 200 Bei Anlagen mit Speicherinhalt grö Zeit t−start" (Hauptmenü/Anlage/ ßer als 400 Liter muss der gesamte Einstellwerte, siehe Seite 87) einge Wasserinhalt einmal täglich auf 60 ºC schaltet, wenn der Speicher−Wasser...
  • Seite 86 Funktionsbeschreibungen Zusatzfunktion für die Trinkwassererwärmung (Fortsetzung) Zusatzfunktion in Verbindung mit weiteren Viessmann−Rege lungen Über einen Widerstand wird eine Trinkwassertemperatur von ca. 35 ºC simu liert. oder oder oder oder A Anschlussraum Regelung G Dekamatik B Hilfsschütz, Best.−Nr. 7814 681 Viessmann Trimatik...

  • Seite 87: Thermostatfunktion, Dt−Regelung Und Schaltuhren

    Funktionsbeschreibungen Thermostatfunktion, DT−Regelung und Schaltuhren Die Funktionen können nur genutzt werden, wenn die Ein− und Ausgänge nicht im Grundschema belegt sind. Es gilt dabei folgende Zuordnung: Thermostatfunktion Das entsprechende Relais schaltet Thermostat 1 > S3 unter Berücksichtigung der Zeiten Thermostat 2 >...
  • Seite 88 Funktionsbeschreibungen Thermostatfunktion, DT−Regelung und Schaltuhren (Forts.) Einstellwerte Klartext/Anliefe Einstellbereich eingestellt rungszustand Einschalt−Temp.−Differenz 1,5 bis 20 K Ausschalt−Temp.−Differenz 1,0 bis 19,5 K Schaltuhr 1: Zeitfenster t1 ein 00:00 00:00 bis 23:45 t1 aus 00:00 00:00 bis 23:45 t2 ein 00:00 00:00 bis 23:45 t2 aus 00:00 00:00 bis 23:45...

  • Seite 89: Einzelteilliste

    Einzelteilliste/Anhang Einzelteilliste Hinweise für Ersatzbestellungen! Einzelteile Best.−Nr. sowie die Positionsnummer 010 Kollektortemperatursensor des Einzelteiles (aus dieser Einzelteil 020 Speichertemperatursensor liste) angeben. 030 Beipack Zugentlastung, Siche Handelsübliche Teile sind im örtli rung, Kondensator chen Fachhandel erhältlich. 040 Sicherung, T 6,3 A (5 Stück) 050 Montage−...

  • Seite 90: Konformitätserklärung

    Anhang Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitosolic 200 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien EN 55 014−1 89/336/EWG EN 60 730−1 73/ 23/EWG...

  • Seite 91: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abmessungen der Vitosolic 200, 89 Fachbetriebsebene (Expertenmenü) Anbau der Vitosolic 200, 51 einstellen, 66 Anlagendaten (Anlagenparameter) Funktion der Vitosolic 200, siehe einstellen, 62, 75 Anlagenschema Anlagenschemen, 6, 10, 14, 21, 27, Frostschutzfunktion, 82 35, 44 Anschlussraum öffnen/schließen, 51 Arbeiten am Gerät, 2...

  • Seite 92: Gültigkeitshinweis

    74, 85 Speicher−Maximaltemperatur, 75, 76 Zusätzliche Funktionen, 73 Speichertemperatursensor, 56 Gültigkeitshinweis Viessmann Werke GmbH & Co KG Gültig für die Regelung D 35107 Allendorf Vitosolic 200, Best.−Nr. 7170 926 Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80...
