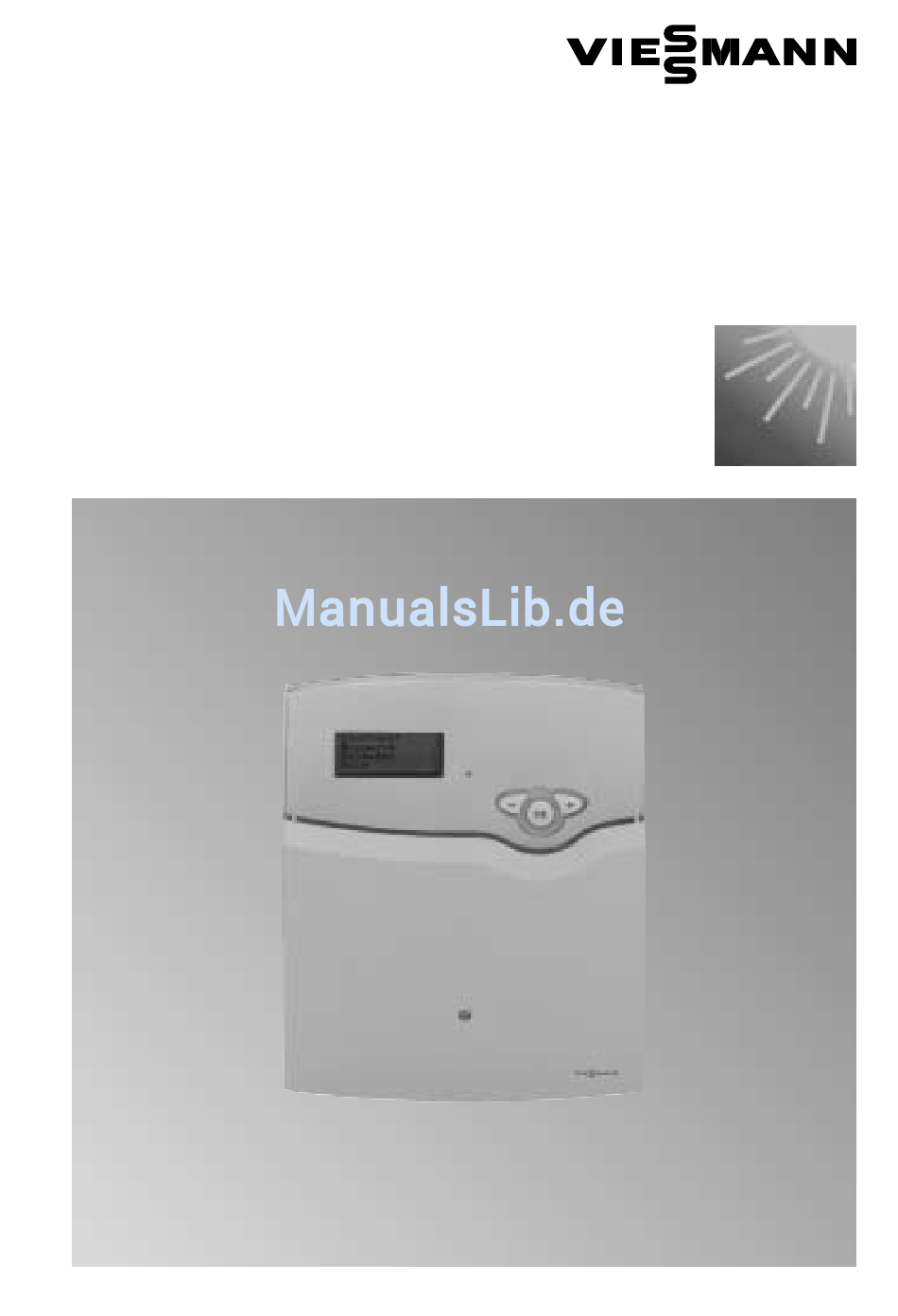

Montage− und
Serviceanleitung
für die Fachkraft

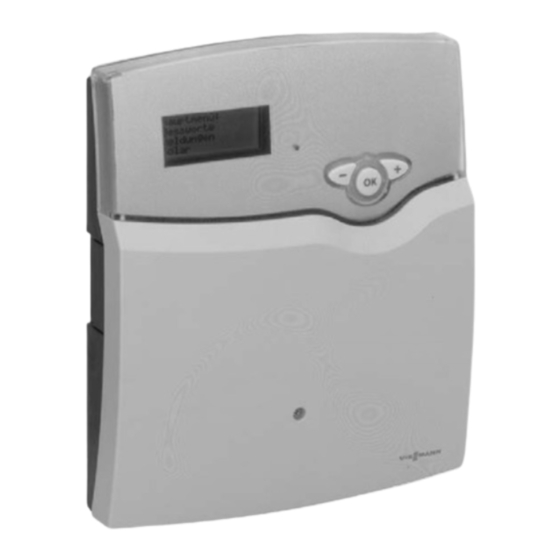

Vitosolic 200
Elektronische Temperatur−Differenz−Regelung für Solaranlagen
Gültigkeitshinweis siehe letzte Seite.
VITOSOLIC 200
Bitte aufbewahren!
5851 491
12/2004

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitosolic 200

  • Seite 1 Montage− und Serviceanleitung für die Fachkraft Vitosolic 200 Elektronische Temperatur−Differenz−Regelung für Solaranlagen Gültigkeitshinweis siehe letzte Seite. VITOSOLIC 200 Bitte aufbewahren! 5851 491 12/2004...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise ¨ Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Vorschriften Gefahr Beachten Sie bei Arbeiten ¨ Dieses Zeichen warnt vor H die gesetzlichen Vorschriften zur Personenschäden. Unfallverhütung, H die gesetzlichen Vorschriften zum Achtung Umweltschutz, Dieses Zeichen warnt vor...
  • Seite 3 Funktion gefährdet den H Heizungsanlage außer sicheren Betrieb der Anlage. Betrieb nehmen Defekte Bauteile müssen durch H Aufstellort belüften. Viessmann Originalteile ersetzt H Türen zu Wohnräumen werden. schließen. Zusatzkomponenten, Ersatz und Arbeiten an der Anlage Verschleißteile H Anlage spannungsfrei schalten und...
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Anlagenschemen Allgemeine Hinweise ......................Anlagenschemen 1 bis 6 .
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Funktionsbeschreibungen Speicher−Maximaltemperaturregelung ............... . . Drehzahlregelung .
  • Seite 6: Allgemeine Hinweise

    Anlagenschemen Allgemeine Hinweise An den Beispielen mit unterschiedli ¨ Gefahr cher Ausstattung werden auf den fol Warmwasser mit Temperatu genden Seiten die Funktionsweisen ren über 60 ºC verursacht Ver beschrieben und die Installation in brühungen. Zur Begrenzung Schemen dargestellt. Eine Übersicht der Temperatur auf 60 ºC eine fasst die notwendigen Regelgeräte Mischeinrichtung, z.B.
  • Seite 7: Anlagenschemen 1 Bis 6

    Anlagenschemen Anlagenschema 1 Bivalente Trinkwassererwärmung mit Speicher−Wassererwär mer Vitocell−B 100 oder Vitocell−B 300 Die Pumpe 4 wird ausgeschaltet Trinkwassererwärmung ohne Solar energie bei: Der obere Bereich des Speicher− H Unterschreiten der Temperaturdif ferenz DT Wassererwärmers wird vom Heizkes bzw. bei Erreichen der sel beheizt.
  • Seite 8 Anlagenschemen Anlagenschema 1 (Fortsetzung) Einstellungen Hauptmenü > Bedienercode > 200 einstellen Hauptmenü > Solar > Optionen > System > 1 einstellen (Anlieferungszustand) Hauptmenü > Solar > Einstellwerte Einstellwerte Anlief.− Geändert zustand 60 ºC spmax Speicher−Maximaltemperatur (S1−S2) 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe 4 (R1) (S1−S2) 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe 4 (R1)
  • Seite 9 Anlagenschemen Anlagenschema 1 (Fortsetzung) A Sonnenkollektor D Speicher−Wassererwärmer B Zirkulationspumpe E Abzweigdose (bauseits) C Öl−/Gas−Heizkessel Verdrahtung siehe Seite 53.
  • Seite 10 Anlagenschemen Anlagenschema 1 (Fortsetzung) Pos. Bezeichnung Best. Nr. Beheizung des Speicher Wassererwärmers durch Solarenergie Vitosolic 200 7170 926 Kollektortemperatursensor Lieferumfang Speichertemperatursensor (siehe Seite 55) Lieferumfang Solarkreispumpe (in Solar Divicon enthalten) 7170 931 oder 7170 932 Sicherheitstemperaturbegrenzer (siehe Seite 52) Z001 889 Umwälzpumpe (Umschichtung)
  • Seite 11 Anlagenschemen Anlagenschema 2 Bivalente Trinkwassererwärmung und Unterstützung der Raumbeheizung durch Heizwasser−Pufferspeicher Trinkwassererwärmung ohne Solar Raumbeheizung ohne Solarenergie energie Wenn die Temperaturdifferenz zwi Der obere Bereich des Speicher− schen Pufferspeicher−Temperatursen sor qP und Heizkreis−Rücklauftempe Wassererwärmers wird vom Heizkes ratursensor 9 (S5−S6) kleiner als die sel beheizt.
  • Seite 12 Anlagenschemen Anlagenschema 2 (Fortsetzung) Bei Unterschreiten der Temperatur Wenn die Temperaturdifferenz zwi differenz DT5 oder wenn die schen Pufferspeicher−Temperatursen Umwälzpumpe qE ausgeschaltet sor qP und Heizkreis−Rücklauftempe wird, wird auch die Pumpe qR ausge ratursensor 9 (S5−S6) größer als die Temperaturdifferenz DT6 schaltet.
  • Seite 13 Anlagenschemen Anlagenschema 2 (Fortsetzung) Hauptmenü > Experte > Relais > Min−Drehz 4 > 100 % einstellen Hauptmenü > Solar > Einstellwerte Einstellwerte Anlief.− Geändert zustand 60 ºC spmax Speicher−Maximaltemperatur 60 ºC sp2max Pufferspeicher−Maximaltemperatur (S1−S2) 5,0 K Einschalt−Temperaturdifferenz Solarkreispumpe 4 (R1) (S1−S2) 3,0 K Ausschalt−Temperaturdifferenz Solarkreispumpe 4 (R1)
  • Seite 14 Anlagenschemen Anlagenschema 2 (Fortsetzung) Hauptmenü > Solar > Experte Experte Anlief.− Geändert zustand t−st 2 min Unterbrechungsdauer der Pumpenlaufzeit t−umw 15 min Intervall der Unterbrechung DT−Kol In der Zeit t−st muss die Kollektortemperatur um den Wert DT−Kol ansteigen, um auf Beheizung des Verbrau chers mit Vorrang 1 umzuschalten Hauptmenü...
  • Seite 15 Anlagenschemen Anlagenschema 2 (Fortsetzung) Hauptmenü > Anlage > Einstellwerte Einstellwerte Anlief.− Ändern zustand 40 ºC sp2max Einschalttemperatur für Umwälzpumpe qR − 2 K 45 ºC sp2max Ausschalttemperatur für Umwälzpumpe qR (S3−S4) 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe qR (R3) (S3−S4) 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe qR (R3) (S5−S6) 5,0 K...
  • Seite 16 Anlagenschemen Anlagenschema 2 (Fortsetzung) Verdrahtung siehe Seite 53.
  • Seite 17 Anlagenschemen Anlagenschema 2 (Fortsetzung) A Sonnenkollektor D Öl /Gas Heizkessel B Zirkulationspumpe E Speicher−Wassererwärmer C Heizwasser−Pufferspeicher F Abzweigdose (bauseits)
  • Seite 18 Anlagenschemen Anlagenschema 2 (Fortsetzung) Pos. Bezeichnung Best. Nr. Beheizung des Speicher Wassererwärmers durch Solarenergie Vitosolic 200 7170 926 Kollektortemperatursensor Lieferumfang Speichertemperatursensor (siehe Seite 55) Lieferumfang Solarkreispumpe (in Solar Divicon enthalten) 7170 931 oder 7170 932 Sicherheitstemperaturbegrenzer (siehe Seite 52) Z001 889 Umwälzpumpe (Umschichtung)
  • Seite 19 Anlagenschemen Anlagenschema 3 Bivalente Trinkwassererwärmung mit zwei Speicher−Wasser erwärmern (besonders geeignet für die Nachrüstung bestehender Anlagen) Trinkwassererwärmung ohne Solar Wenn die Temperaturdifferenz zwi schen den Sensoren 9 und qP energie Der Speicher Wassererwärmer 2 wird (S5−S6) größer als die Temperaturdif vom Heizkessel beheizt.
  • Seite 20 Anlagenschemen Anlagenschema 3 (Fortsetzung) Einstellungen Hauptmenü > Bedienercode > 200 einstellen Hauptmenü > Solar > Optionen > System > 1 einstellen (Anlieferungszustand) Hauptmenü > Solar > Einstellwerte Einstellwerte Anlief.− Geändert zustand 60 ºC spmax Speicher−Maximaltemperatur (S1−S2) 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe 4 (R1) (S1−S2) 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe 4 (R1)
  • Seite 21 Anlagenschemen Anlagenschema 3 (Fortsetzung) Hauptmenü > Anlage > Einstellwerte Einstellwerte Anlief.− Geän zustand dert auf (S5−S6) 5,0 K Einschalt−Temperaturdifferenz Umschichtpumpe (R6) (S5−S6) 3,0 K Ausschalt−Temperaturdifferenz Umschichtpumpe (R6)
  • Seite 22 Anlagenschemen Anlagenschema 3 (Fortsetzung) R5/R6 A Sonnenkollektor D Speicher−Wassererwärmer 2 B Zirkulationspumpe E Speicher−Wassererwärmer 1 C Öl−/Gas−Heizkessel F Abzweigdose (bauseits) Brücke einsetzen; Pumpe ßerfüllt die Zusatzfunktion und die Umschichtung. Siehe auch Verdrahtungsschema auf Seite 23. Verdrahtung siehe Seite 53.
  • Seite 23 Anlagenschemen Anlagenschema 3 (Fortsetzung) Zusatzfunktion für die Trinkwassererwärmung, wenn keine KM−BUS−Verbin dung besteht: Die Umschichtpumpe wird zu einer nicht mindestens einmal täglich einstellbaren Zeit t−start" (Haupt 60 ºC erreicht hat. menü/Anlage/Einstellwerte, siehe Über einen Widerstand wird eine Seite 92) eingeschaltet, wenn der Trinkwassertemperatur von ca.
  • Seite 24 Anlagenschemen Anlagenschema 3 (Fortsetzung) Pos. Bezeichnung Best. Nr. Beheizung des Speicher Wassererwärmers 1 durch Solarenergie Vitosolic 200 7170 926 Kollektortemperatursensor Lieferumfang Speichertemperatursensor (siehe Seite 55) Lieferumfang Solarkreispumpe (in Solar Divicon enthalten) 7170 931 oder 7170 932 Sicherheitstemperaturbegrenzer (siehe Seite 52) Z001 889 Beheizung des Speicher Wassererwärmers 2 durch...
  • Seite 25 Anlagenschemen Anlagenschema 4 Bivalente Trinkwasser und Schwimmbadwassererwärmung Trinkwassererwärmung ohne Solar Schwimmbadwassererwärmung energie Wenn die Speicher−Maximaltempera Der obere Bereich des Speicher Was tur T erreicht ist oder wenn der spmax sererwärmers wird vom Heizkessel Speicher−Wassererwärmer nicht wei beheizt. ter beheizt werden kann, wird Die Speichertemperaturregelung mit geprüft, ob das Schwimmbad beheizt Speichertemperatursensor 6 der...
  • Seite 26 Anlagenschemen Anlagenschema 4 (Fortsetzung) Wenn die Solarenergie nicht aus Die Filterzeit und evtl. Nachheizung reicht, um das Schwimmbadwasser durch den Heizkessel sollte außer zu erwärmen, erfolgt die Schwimm halb der Zeiten liegen, in denen badwassererwärmung vom Öl /Gas Beheizung durch Solarenergie zu Heizkessel aus über den Temperatur erwarten ist.
  • Seite 27 Anlagenschemen Anlagenschema 4 (Fortsetzung) Hauptmenü > Solar > Einstellwerte Einstellwerte Anlief.− Geändert zustand 60 ºC spmax Speicher−Maximaltemperatur 60 ºC 28 ºC sp2max Schwimmbad−Maximaltemperatur (S1−S2) 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe 4 (R1) (S1−S2) 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe 4 (R1) (S1−S4) 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe qP (R4) (S1−S4) 3,0 K...
  • Seite 28 Anlagenschemen Anlagenschema 4 (Fortsetzung) Hauptmenü > Solar > Experte Experte Anlief.− Ändern zustand t−st 2 min Unterbrechungsdauer der Pumpenlaufzeit t−umw 15 min Intervall der Unterbrechung DT−Kol In der Zeit t−st muss die Kollektortemperatur um den Wert DT−Kol ansteigen, um auf Beheizung des Verbrau chers mit Vorrang 1 umzuschalten Hauptmenü...
  • Seite 29 Anlagenschemen Anlagenschema 4 (Fortsetzung) Hauptmenü > Anlage > Einstellwerte Einstellwerte Anlief.− Geändert zustand 40 ºC sp2max Einschalttemperatur für Umwälzpumpe qQ (R3) − 0,5 K 45 ºC sp2max Ausschalttemperatur für Umwälzpumpe qQ (R3) (S3−S4) 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe qQ (R3) (S3−S4) 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe qQ (R3) 40 ºC...
  • Seite 30 Anlagenschemen Anlagenschema 4 (Fortsetzung) VL RL A Sonnenkollektor E Schwimmbecken B Zirkulationspumpe F Wärmetauscher 2 C Öl−/Gas−Heizkessel G Wärmetauscher 1 D Speicher−Wassererwärmer H Abzweigdose (bauseits) Verdrahtung siehe Seite 53. Verdrahtung siehe Seite 31.
  • Seite 31 Anschluss in Stecker X4" an Klemmen X4.1" und X4.2". H Gas−Wandgeräte mit Vitotronic 200, Typ HO1: Anschluss in externer Erweiterung H1, Best.−Nr. 7179 058, in Stecker aVD an Klem men 1" und 2". Pos. Bezeichnung Best. Nr. Beheizung des Speicher Wassererwärmers durch Solarenergie Vitosolic 200 7170 926...
  • Seite 32 Anlagenschemen Anlagenschema 4 (Fortsetzung) Pos. Bezeichnung Best. Nr. Kollektortemperatursensor Lieferumfang Speichertemperatursensor (siehe Seite 55) Lieferumfang Solarkreispumpe (in Solar Divicon enthalten) 7170 931 oder 7170 932 Sicherheitstemperaturbegrenzer Z001 889 (siehe Seite 31 und 52) Umwälzpumpe (Umschichtung) Preisliste Vitoset Beheizung des Speicher Wassererwärmers durch den Heizkessel Speichertemperatursensor Lieferumfang...
  • Seite 33 Anlagenschemen Anlagenschema 5 Bivalente Trinkwassererwärmung und Unterstützung der Raumbeheizung mit Kombispeicher oder Heizwasser−Puffer speicher mit Schichtladesystem Trinkwassererwärmung ohne Solar Eine Nacherwärmung durch den energie Heizkessel im oberen Bereich des Der obere Bereich des Kombispei Kombispeichers erfolgt nur dann, chers wird vom Heizkessel beheizt. wenn die an der Kesselkreisregelung Der integrierte Trinkwasser Durch eingestellte Solltemperatur unter...
  • Seite 34 Anlagenschemen Anlagenschema 5 (Fortsetzung) Einstellungen Hauptmenü > Bedienercode > 200 einstellen Hauptmenü > Solar > Optionen > System > 1 einstellen (Anlieferungszustand) Hauptmenü > Solar > Einstellwerte Einstellwerte Anlief.− Geändert zustand 60 ºC spmax Speicher−Maximaltemperatur (S1−S2) 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe 4 (R1) (S1−S2) 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe 4 (R1)
  • Seite 35 Anlagenschemen Anlagenschema 5 (Fortsetzung) Hauptmenü > Anlage > Optionen Optionen Anlief.− Ändern zustand DT−Fkt6 Nein DT−Funktion zur Ansteuerung des 3−Wege−Umschaltven tils qP (R6) Hauptmenü > Anlage > Einstellwerte Einstellwerte Anlief.− Geändert zustand (S5−S6) 5,0 K Einschalt−Temperaturdifferenz zur Ansteuerung des 3−Wege−Umschaltventils qP (R6) (S5−S6) 3,0 K Ausschalt−Temperaturdifferenz zur Ansteuerung des...
  • Seite 36 Anlagenschemen Anlagenschema 5 (Fortsetzung) Installationsschema a Verdrahtung siehe Seite 53.
  • Seite 37 Anlagenschemen Anlagenschema 5 (Fortsetzung) A Sonnenkollektor B Zirkulationspumpe C Öl−/Gas−Heizkessel D Kombispeicher Vitocell 333 oder E Heizwasser−Pufferspeicher mit Schichtladesystem Vitocell 353 F Abzweigdose (bauseits) oder...
  • Seite 38 Anlagenschemen Anlagenschema 5 (Fortsetzung) Installationsschema b (Vitodens 100 oder 200 bis 32 kW) Verdrahtung siehe Seite 53. Diese Verbindung ist bei eingebautem Heizwasser−Pufferspeicher nicht vorhanden.
  • Seite 39 Anlagenschemen Anlagenschema 5 (Fortsetzung) A Sonnenkollektor B Zirkulationspumpe C Brennwertkessel D Kombispeicher Vitocell 333 oder E Heizwasser−Pufferspeicher mit Schichtladesystem Vitocell 353 F Abzweigdose (bauseits) G Heizwasser−Pufferspeicher Vitocell 050 H Rücklauftemperaturanhebung K Hydraulische Weiche, Best.−Nr. 7149 100 L Festbrennstoffkessel M Temperatursensor für hydrauli oder sche Weiche H Gas−Wandgeräte...
  • Seite 40 Anlagenschemen Anlagenschema 5 (Fortsetzung) Anschluss der Umwälzpumpe zur Speicherbeheizung 7 in Verbindung mit Vitoplus 20 19 N Adapter Anschlusserweiterung, R bauseitige Klemmen S internes 3−Wege−Umschaltventil Best.−Nr. 7404 582 O Anschluss an Stecker aBH in der abklemmen Regelung des Wandgerätes P Steckleiste der Wandgeräte−Rege lung...
  • Seite 41 Anlagenschemen Anlagenschema 5 (Fortsetzung) Pos. Bezeichnung Best. Nr. Beheizung des Speichers durch Solarenergie Vitosolic 200 7170 926 Kollektortemperatursensor Lieferumfang Speichertemperatursensor Lieferumfang Solarkreispumpe (in Solar Divicon enthalten) 7170 931 oder 7170 932 Sicherheitstemperaturbegrenzer (siehe Seite 52) Z001 889 Beheizung des Speichers durch den Heizkessel...
  • Seite 42: Bivalente Trinkwassererwärmung Mit Heizwasser Pufferspei Cher In Reihenschaltung

    Anlagenschemen Anlagenschema 6 Bivalente Trinkwassererwärmung mit Heizwasser Pufferspei cher in Reihenschaltung (besonders geeignet für Solaranlagen mit 20 bis 100 m Absorberfläche) Trinkwassererwärmung ohne Solar schreiten der Temperaturdifferenz wird die Pumpe 7 ein−, energie WT−DT Der Speicher Wassererwärmer wird bei Unterschreiten der Temperatur vom Heizkessel beheizt.
  • Seite 43 Anlagenschemen Anlagenschema 6 (Fortsetzung) Fehlzirkulationen bei der Be und Frostschutz Wärmetauscher 1 Entladung der Pufferspeicher werden Zur Vermeidung von Frostschäden durch die Motorventile 9 und wP kann ein 3−Wege−Ventil wW eingebaut verhindert, die im spannungslosen werden. Zustand geschlossen sind. Sensor an S3 kann genutzt werden, dieser wird über Codierung der Ther Die Anforderungen für die Zusatz mostatfunktion 5 zugeordnet, über...
  • Seite 44 Anlagenschemen Anlagenschema 6 (Fortsetzung) Hauptmenü > Solar > Einstellwerte Einstellwerte Anlief.− Ändern zustand 60 ºC spmax Speicher−Maximaltemperatur (S1−S2) 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe 4 (R1) (S1−S2) 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe 4 (R1) WT−DT (S3−S2) 5,0 K Einschalt−Temperaturdifferenz Umwälzpumpe 7 (R2) WT−DT (S3−S2) 3,0 K Ausschalt−Temperaturdifferenz Umwälzpumpe 7 (R2)
  • Seite 45 Anlagenschemen Anlagenschema 6 (Fortsetzung) Hauptmenü > Anlage > Einstellwerte Einstellwerte Anlief.− Geändert zustand 40 ºC spmax Einschalttemperatur für Motorventil 9 (R3) − 2 K 45 ºC spmax Abschalttemperatur für Motorventil 9 (R3) (S3−S2) 5,0 K WT−DT Einschalt−Temperaturdifferenz zur Ansteuerung des Motorventils 9 (R3) (S3−S2) 3,0 K...
  • Seite 46 Anlagenschemen Anlagenschema 6 (Fortsetzung) Hauptmenü > Anlage > Experte Experte Anlief.− Ändern zustand Sen−Th1 Zuordnung des Sensors 2 zu Thermostatfunktion 1 Sen2−DT5Fkt Zuordnung des Sensors 2 zu DT−Funktion 5 Sen−Th5 Zuordnung des Sensors 3 zu Thermostatfunktion 5...
  • Seite 47 Anlagenschemen Anlagenschema 6 (Fortsetzung) Verdrahtung siehe Seite 53. Verdrahtungsschema siehe Seite 48.
  • Seite 48 D Speicher Wassererwärmer K Wärmetauscher 1 E Vorwärmspeicher Vitocell L L Abzweigdose (bauseits) Pos. Bezeichnung Best. Nr. Beheizung des Heizwasser−Pufferspeichers durch Solarenergie Vitosolic 200 7170 926 Kollektortemperatursensor Lieferumfang Speichertemperatursensor (Heizwasser−Pufferspei Lieferumfang cher 2) Solarkreispumpe (in Solar Divicon enthalten) 7170 931...
  • Seite 49 Anlagenschemen Anlagenschema 6 (Fortsetzung) Pos. Bezeichnung Best. Nr. Solarzelle 7408 877 Umwälzpumpe zur Beheizung des Heizwasser− bauseits Pufferspeichers 1 Strangregulierventil (Taco−Setter) bauseits Motorventil Pufferspeicherkreis bauseits Beheizung des Speicher−Wassererwärmers durch den Heizkessel Speichertemperatursensor Lieferumfang Kesselkreisrege lung Umwälzpumpe zur Speicherbeheizung Zubehör Speicher−Wasser− erwärmer Beheizung des Vorwärmspeichers Temperatursensor (Heizwasser Pufferspeicher 1)
  • Seite 50: Montage Und Anschlüsse

    Montage und Anschlüsse Regelung anbauen Montageort In der Nähe des Speicher Wassererwärmers, unter Berücksichtigung der elek trischen Anschlüsse bzw. deren Leitungslängen Vor dem Schließen der Regelung entsprechend dem jeweiligen Anlagen schema elektrische Anschlüsse ausführen; Leitungen zugentlasten.
  • Seite 51: Übersicht Der Elektrischen Anschlüsse

    Montage und Anschlüsse Übersicht der elektrischen Anschlüsse...
  • Seite 52: Stellglieder (Pumpen Und Ventile)

    Montage und Anschlüsse Stellglieder (Pumpen und Ventile) Montage Anschluss In der Pumpstation Solar Entprechend Anlagenschema und Divicon ist die Umwälz Seite 51. pumpe mit Anschlussleitung Null− und Schutzleiter der Stellglie enthalten. der mit dem jeweiligen Sammel Andere Pumpen müssen klemmenblock verbinden. baumustergeprüft sein 3−adrige Leitung mit Leiterquer und entsprechend den Her...
  • Seite 53 Montage und Anschlüsse Sicherheitstemperaturbegrenzer (Fortsetzung) Anschluss 3−adrige Leitung mit Leiterquerschnitt 1,5 mm A Anschlussraum Regelung B Sicherheitstemperaturbegrenzer C Solarkreispumpe D Abzweigdose (bauseits) Temperatureinstellung Anlieferungszustand: 110 ºC Montageanleitung des Umstellung auf 95 ºC erforderlich Sicherheitstemperatur begrenzers...
  • Seite 54: Solarzelle

    Montage und Anschlüsse Solarzelle Montage Einstellungen Siehe Seite 65. Separate Montageanleitung Hinweis Der Solarzellenabgleich ist werkseitig Auf der Solarzelle ist ein Kennbuch durchgeführt. Einen erneuten stabe (Solarzellentyp) angegeben, Abgleich (nur bei nicht angeschlos der bei der Inbetriebnahme der sener Solarzelle) nur im Servicefall Vitosolic eingegeben werden muss: vornehmen.
  • Seite 55 Montage und Anschlüsse Sensoren (Fortsetzung) Speichertemperatursensor Die Erfassung der Speichertemperatur erfolgt indirekt über die Erfassung der Temperatur des Wärmeträgermediums in der Heizwendel (Rücklauf). Damit wird erreicht, dass schon bei geringer Wasserentnahme ein Nachheizen des Speicher Wassererwärmers durch die Solaranlage erfolgt. Montage Anschluss Erfolgt mit dem Einschraubwinkel.
  • Seite 56 Montage und Anschlüsse Sensoren (Fortsetzung) Temperatursensoren Montage Hinweis Sensor nicht mit Isolierband umwickeln. Tauchhülse eindichten. Temperatursensor (Schwimmbecken): Sensor in den Rücklauf des Einbau siehe Unterlagen Schwimmbeckens vor dem Wärme des Schwimmbeckenher tauscher einbauen. stellers bzw. Montageunter lagen zum evt. vorhandenen Wärmetauscher.
  • Seite 57: Netzanschluss

    Montage und Anschlüsse Netzanschluss Vorschriften Netzanschluss und Schutzmaßnahmen (z.B. FI Schaltung) sind gemäß IEC 364, den Ansc h lussbedingungen des örtlichen Energieversorgungsunter nehmens und den VDE Vorschriften auszuführen! Die Zuleitung zur Regelung darf mit max. 16 A abgesichert sein. Den Netzanschluss (230 V~) über einen bauseitigen Netzschalter (zweipolig) erstellen.
  • Seite 58: Inbetriebnahme Übersicht Der Menüstruktur

    Inbetriebnahme Übersicht der Menüstruktur Hauptmenü In der folgenden Übersicht ist die gesamte Menüstruktur der Regelung darge stellt. Je nach Anlagenkonfiguration werden nur die Menüpunkte angezeigt, die dafür einstellbar sind. Einstieg: Hauptmenü > Bedienercode > 200 einstellen. Hauptmenü Messwerte: Messwerte Meldungen kol2 Solar Anlage...
  • Seite 59: Übersicht Der Menüstruktur Solar

    Inbetriebnahme Übersicht der Menüstruktur Solar Hauptmenü > Solar Solar: Solar − Einstellw.: zurück zurück Solar − Bilanz: Einstellwerte ºC zurück Bilanzwerte spmax ºC ºC Optionen sp2max ºC Kol2 ºC Experte sp3max ºC ºC sp4max ºC ºC ºC soll Solar − Experte: Relais 1 bis 7 zurück Betr.
  • Seite 60: Übersicht Der Menüstruktur Anlage

    Inbetriebnahme Übersicht der Menüstruktur Anlage Hauptmenü > Anlage Anlage: zurück Einstellwerte Optionen Anlage − Einstellw.: Experte Anlage − Optionen: zurück Anlage − Experte: zurück Uhrzeit zurück Zusatzfkt. t−start Sen−Zusatzfkt Speicherlad ºC Sen−Th1 Thermost. 1 ºC Sen−Th2 Thermost. 2 ºC DT−Fkt 5 Sen1−DT5Fkt ºC Sen2−DT5Fkt...
  • Seite 61: Übersicht Der Menüstruktur Wmz

    Durchfluss Relais Wie WMZ1. Einstellung Wärmeträgermedium Wasser Propylenglykol (Anlieferungszustand) Ethylenglykol Viessmann Wärmeträgermedium Wird nur angezeigt, wenn bei Frostschutzart" ein Wärmeträgermedium eingege ben wurde, das mischbar ist. Übersicht der Menüstruktur Experte Hauptmenü > Experte Sensoren Relais Exp. − Sensoren: Sprache Experte −...
  • Seite 62: Arbeitsschritte (Übersicht)

    Inbetriebnahme Arbeitsschritte (Übersicht) Seite 1. Fühler bzw. Sensoren richtig in die Tauchhülsen eingeführt? ....2. Zubehör nach entsprechender Montageanleitung richtig montiert? 3.
  • Seite 63: Regelung In Betrieb Nehmen

    Inbetriebnahme Regelung in Betrieb nehmen 1. Netzschalter einschalten, die 3. Sprache umstellen: Betriebsanzeige leuchtet grün und Hauptmenü > Experte die Anzeige des Hauptmenüs > Sprache (siehe Seite 58) erscheint. Im Display wird ein 4−zeiliger Aus 4. Aktuelle Uhrzeit einstellen: schnitt des gewählten Menüs Hauptmenü...
  • Seite 64: Optionen Wählen

    Inbetriebnahme Optionen wählen Für die folgenden Tabellen (unten und auf Seite 65) gilt: Zu jedem Anlagenschema können zusätzliche Funktionen aktiviert werden. Funktionen, für die der gleiche Relaisausgang verwendet wird, können nur alternativ genutzt werden. Hauptmenü Hinweis > Solar Zur Aktivierung der gewünschten >...
  • Seite 65: Übersicht Der Anlagenparameter

    Inbetriebnahme Optionen wählen (Fortsetzung) Hauptmenü Hinweis > Anlage Zur Aktivierung der gewünschten > Optionen Funktion JA" wählen. Optionen Klartext/Anliefe Relais realisierbar bei Seite rungszustand u gs usta d Schema Zusatzfunktion Zusatzfkt. Nein R5 x 88 für die Trinkwas sererwärmung Speicherladung Speicherlad.
  • Seite 66 Inbetriebnahme Optionen wählen (Fortsetzung) Klartext Bezeichnung Anlief.− Einstell einge zustand bereich stellt Speicher−Maximaltemperatur 60 ºC 20 bis 95 ºC spmax (siehe Seite 72) Speicher−Maximaltemperatur 60 ºC 20 bis 95 ºC sp2max, ... Speicher 2 bis 4 Einschalt−Temp.−differenz 1,5 bis 9,5 K Ausschalt−Temp.−differenz 1,0 bis 9,0 K für die Solarkreispumpe...
  • Seite 67: Regelung In Anlieferungszustand Zurücksetzen (Falls Erforderlich)

    Inbetriebnahme Regelung in Anlieferungszustand zurücksetzen Hauptmenü > Solar > Optionen > System > 1 einstellen, Sicherheitsabfrage Speichern" mit Ja bestätigen...
  • Seite 68: Serviceabfragen

    Serviceabfragen Temperaturen und Betriebszustände abfragen Entsprechend der Anlagenausführung können folgende Werte abgefragt wer den: 1. Hauptmenü > Messwerte Klartext Bezeichnung Einheit Messwerte: Tkol Kollektortemperatur ºC Tkol 2 Kollektortemperatur 2 ºC Tspu Speichertemperatur, unten ºC Tsp2u Speichertemperatur 2, unten ºC Tsp3u Speichertemperatur 3, unten ºC Tsp4u...
  • Seite 69: Wärmemenge Abfragen

    Serviceabfragen Temperaturen und Betriebszustände abfragen (Fortsetzung) 2. Hauptmenü > Solar > Bilanzwerte Klartext Bezeichnung Einheit Solar−Bilanz: Kolmax Kollektormaximaltemperatur ºC Kol2max Kollektormaximaltemperatur 2 ºC Spmax Speichermaximaltemperatur ºC Sp2max Speichermaximaltemperatur 2 ºC Sp3max Speichermaximaltemperatur 3 ºC Sp4max Speichermaximaltemperatur 4 ºC Relais 1 Betriebsstunden der Relais 1 bis 7 Relais 7 Betr.
  • Seite 70: Störungsbehebung Störungsmeldungen

    Störungsbehebung Störungsmeldungen Störungen werden durch die Betriebsanzeige (blinkt rot) angezeigt und kön nen abgefragt werden: Hauptmenü > Meldungen Meldungen Ursache Behebung Keine Störung !Unterbrechung Unterbrechung oder Entsprechenden Sensor > Sensor < Kurzschluss des ange prüfen (siehe Seite 71) zeigten Sensors !Kurzschluss >...
  • Seite 71: Sensoren Prüfen

    Störungsbehebung Sensoren prüfen 1. Entsprechenden Sensor abklem men und Widerstand messen. 2. Messergebnis mit Isttemperatur vergleichen (Abfrage siehe Seite 68). Bei starker Abweichung Montage prüfen und ggf. Sensor austau schen. Technische Daten Sensortyp: Pt 500 Schutzart: IP 20 Zul. Umgebungs− Temperatur in temperatur H bei Betrieb...
  • Seite 72: Funktionsbeschreibungen

    Funktionsbeschreibungen Speicher−Maximaltemperaturregelung Bei Überschreiten der Speicher− Bei Erreichen der Speichersicher Maximaltemperatur T  wird heitstemperatur von 95 ºC (fest ein spmax die entsprechende Umwälzpumpe gestellt) erfolgt eine Sicherheitsab ausgeschaltet, um eine Überhitzung schaltung. des Speicher−Wassererwärmers zu vermeiden. Drehzahlregelung Die Drehzahlregelung ist werkseitig Bei Überschreiten der Temperaturdif ferenz DT für die Pumpen, die an R1 bis R4...
  • Seite 73: Wärmebilanzierung

    Funktionsbeschreibungen Drehzahlregelung (Fortsetzung) Hauptmenü > Solar > Einstellwerte > DT Soll > Wert einstellen > Experte > Regelung > Typ Anstieg (nicht verändern) > Anstieg > Wert einstellen Beispiel: = 5 K = 10 K Soll Anstieg = 2 K 10 12 14 Temperaturdifferenz in K Wärmebilanzierung...
  • Seite 74 Funktionsbeschreibungen Wärmebilanzierung (Fortsetzung) Einstellungen Hauptmenü > WMZ > Optionen WMZ1 bzw. WMZ2 Ja" einstellen > zurück WMZ1 bzw. WMZ2 > Experte > Sen.−Vorlauf > Wahl des Vorlaufsensors einstellen (S1 bis 12) > Sen.−Rücklauf > Wahl des Rücklauftemperatursensors ein stellen (S1 bis 12) >...
  • Seite 75: H Mit Erweiterungsset Wärmemengenzähler

    Funktionsbeschreibungen Wärmebilanzierung (Fortsetzung) Mit Erweiterungsset (2 Sensoren (Pt500) und 1 Volumenmessteil) Die Bilanzierung erfolgt durch die können bereits verwendete Sensoren Temperaturdifferenz zwischen WMZ− genutzt werden, ohne deren Funk Vorlauf− und WMZ−Rücklauftempera tion im jeweiligen Schema zu beein tur und die vom Volumenmessteil flussen.
  • Seite 76 Funktionsbeschreibungen Wärmebilanzierung (Fortsetzung) Einstellungen Hauptmenü > WMZ > Optionen WMZ1 bzw. WMZ2 Ja" einstellen > zurück WMZ1 bzw. WMZ2 > Experte > Sen.−Vorlauf > Wahl des Vorlaufsensors einstellen (S1 bis 12) > Sen.−Rücklauf > Wahl des Rücklauftemperatursensors ein stellen (S1 bis 12) >...
  • Seite 77: Melderelais

    Funktionsbeschreibungen Melderelais Relais 7 (potenzialfreier Schaltkon Hauptmenü > Experte takt) kann als Sammelstörmelde− > Melderelais Ausgang alternativ zur Funktion H Nachladeunterdrückung" (siehe Seite 64 und 86) oder H Thermostatfunktion 5 und 6" bzw. DT7−Regelung" (siehe Seite 65 und 90) genutzt werden. Speicher−Vorrangschaltung Bei Einstellung Vorrang Sp 1: 1"...
  • Seite 78: Bypass

    Funktionsbeschreibungen Bypass Variante 1 Bypass−Schaltung mit Kollektortemperatursensor und Bypass−Sensor Die Vitosolic 200 erfasst über den ferenz zwischen Bypass−Sensor und Kollektortemperatursensor die Kol Speichertemperatursensor um 2,5 K lektortemperatur. Bei Überschreiten wird die Solarkreispumpe einge der eingestellten Temperaturdiffe schaltet und die Bypasspumpe aus...
  • Seite 79 Solarkreis Solarkreispumpe diese Funktion pumpe eingeschaltet. zusätzlich. Die Pumpe wird ausgeschaltet, wenn Die Vitosolic 200 erfasst über die die Einstrahlung unter die einge Solarzelle die Strahlungsintensität. stellte Schaltschwelle sinkt (Aus Bei Überschreiten einer an der schaltverzögerung ca. 2 min).
  • Seite 80 Funktionsbeschreibungen Bypass (Fortsetzung) Variante 3 Bypass−Schaltung mit Solarzelle und Kollektortem peratursensor Die Vitosolic 200 erfasst über die tortemperatursensor und Speicher Solarzelle die Strahlungsintensität. temperatursensor wird die Bypass Bei Überschreiten einer an der pumpe aus− und die Solarkreis− Vitosolic 200 einstellbaren Einstrah pumpe eingeschaltet.
  • Seite 81: Externer Wärmetauscher

    Funktionsbeschreibungen Bypass (Fortsetzung) 4. Hauptmenü > Solar > Solar−Experte > Sen. Bypass > 1 einstel > Bypass > Pumpe" einstellen Hinweis Die Pumpe der Solar Divicon ist als Bypasspumpe eingesetzt und die des Solar Pumpenstranges als Solarkreispumpe. Externer Wärmetauscher Alle in der Anlage vorhandenen Ver braucher müssen über den Wärme tauscher beladen werden.
  • Seite 82: Kühlfunktion

    Funktionsbeschreibungen Externer Wärmetauscher (Fortsetzung) Verbraucher 2 Verbraucher 1 Kühlfunktion Nur möglich bei Anlagen mit nur einem Verbraucher. Funktion zum Abführen überschüssi und ein an R4 angeschlossener Ver ger Wärme. Bei Erreichen der Spei braucher eingeschaltet und bei cher−Maximaltemperatur T " Unterschreiten der Ausschalt−Tempe spmax raturdifferenz DT...
  • Seite 83: Intervallfunktion

    Funktionsbeschreibungen Intervallfunktion Die Solarkreispumpe kann in einer In Anlagen mit ungünstig platziertem einstellbaren Zeitspanne intervallmä Kollektortemperatursensor aktivie ßig für eine bestimmte Zeit einge ren, um eine Zeitverzögerung beim schaltet werden. Erfassen der Kollektortemperatur zu verhindern. Einstellungen 1. Hauptmenü > Solar >...
  • Seite 84: Kollektorkühlfunktion

    Funktionsbeschreibungen Kollektorkühlfunktion Bei Erreichen der eingestellten Spei Hinweis cher−Maximaltemperatur T " Die Eigensicherheit der Solaranlage spmax wird die Solarkreispumpe ausge in jedem Fall durch die sachgerechte schaltet. Dimensionierung des Membran−Aus Steigt die Kollektortemperatur auf dehnungsgefäßes, auch bei weiter die eingestellte Kollektor−Maximal ansteigender Kollektortemperatur temperatur T "...
  • Seite 85: Frostschutzfunktion

    Funktionsbeschreibungen Frostschutzfunktion Bei einer Kollektortemperatur unter Hinweis +4 ºC wird die Solarkreispumpe ein Nur aktivieren bei Verwendung von geschaltet, um Kollektorschäden zu Wasser als Wärmeträgermedium. vermeiden. Bei Erreichen von +5 ºC wird die Pumpe ausgeschaltet. Parallel−Relais Mit dieser Funktion wird parallel zum der Anlagenkonfiguration R3, R5 Relais, das die Umwälzpumpe eines oder R6), z.B.
  • Seite 86: Unterdrückung Der Nachheizung Durch Den Heizkessel

    Funktionsbeschreibungen Unterdrückung der Nachheizung durch den Heizkessel Anlagen mit Regelung mit KM−BUS In den folgenden Kessel− und Heizkreisregelungen muss die Elektronikleiter platte ausgetauscht werden: Regelung Elektronikleiterplatte Vitotronic 200, Typ KW1, Best.−Nr. 7179 203 Best.−Nr. 7450 351, 7450 740 Vitotronic 200, Typ KW2, Best.−Nr.
  • Seite 87 Funktionsbeschreibungen Unterdrückung der Nachheizung durch den Heizkessel (Forts.) Anlagen mit weiteren Viessmann−Regelungen Die Funktion unter Hauptmenü / chers erfolgt unter Hauptmenü / Solar / Optionen / Heizunter. aktivie Solar / Experte / HZ−unterdr. Sp. ren. Über einen Widerstand wird eine um Die Nachheizung des Speicher−...
  • Seite 88: Speicher 2 (Bis 4) Ein

    Funktionsbeschreibungen Speicher 2 (bis 4) ein Mit dieser Funktion kann ein weiterer Unterbrechung oder Kurzschluss des Verbraucher (2 bis 4), z.B. Pufferspei Speichertemperatursensors T sp2u cher oder Schwimmbad, von der bis T  wird dann nicht mehr sp4u solaren Beheizung ausgeschlossen gemeldet.
  • Seite 89 Funktionsbeschreibungen Zusatzfunktion für die Trinkwassererwärmung (Fortsetzung) Zusatzfunktion in Verbindung mit weiteren Viessmann−Rege lungen Die Umschichtpumpe wird zu einer nicht mindestens einmal täglich einstellbaren Zeit t−start" (Haupt 60 ºC erreicht hat. menü/Anlage/Einstellwerte, siehe Über einen Widerstand wird eine Seite 92) eingeschaltet, wenn der Trinkwassertemperatur von ca.
  • Seite 90: Thermostatfunktion, Dt−Regelung Und Schaltuhren

    Funktionsbeschreibungen Zusatzfunktion für die Trinkwassererwärmung (Fortsetzung) Einstellungen 1. Hauptmenü > Anlage > Optionen > Zusatzfkt. > Ja einstellen Je nachdem, auf welchen Verbraucher die Funktion wirken soll, kann der Sen sor zur Erfassung der Temperatur ausgewählt werden: 2. Hauptmenü > Anlage >...
  • Seite 91 Funktionsbeschreibungen Thermostatfunktion, DT−Regelung und Schaltuhren (Forts.) Thermostat 5 > Sensor an S7 Thermostat 6 > Sensor an S8 Relais R7 DT7−Regelung > S7 Schaltuhr 3 Thermostatfunktion Das entsprechende Relais schaltet bei Erreichen von Th  ein bei Erreichen von Th  aus.
  • Seite 92 Funktionsbeschreibungen Thermostatfunktion, DT−Regelung und Schaltuhren (Forts.) Hauptmenü > Anlage > Einstellwerte Einstellwerte Klartext/Anliefe Einstellbereich eingestellt rungszustand Startzeit für Zusatzfunktion t−start 17:00 00:00 bis 23:45 für Trinkwassererwärmung Thermostat−Einschalttemp. 40 ºC 0 bis 150 ºC Thermostat−Ausschalttemp. 45 ºC 40 ºC 45 ºC Einschalt−Temp.−Differenz 1,5 bis 20 K Ausschalt−Temp.−Differenz...
  • Seite 93: Einzelteilliste

    Funktionsbeschreibungen/Einzelteilliste Thermostatfunktion, DT−Regelung und Schaltuhren (Forts.) Einstellwerte Klartext/Anliefe Einstellbereich eingestellt rungszustand Schaltuhr 3 Zeitfenster t1 ein 00:00 00:00 bis 23:45 t1 aus 00:00 00:00 bis 23:45 t2 ein 00:00 00:00 bis 23:45 t2 aus 00:00 00:00 bis 23:45 t3 ein 00:00 00:00 bis 23:45 t3 aus...
  • Seite 94: Technische Daten

    Technische Daten Technische Daten Zulässige Umge bungstemperatur H bei Betrieb: 0 bis +40 ºC Verwendung in Wohn und Hei zungsräumen (normale Umge bungsbedingun gen) H bei Lagerung und Transport: −20 bis +65 ºC Nennspannung: 230 V~ Nennbelastbarkeit Nennfrequenz: 50 Hz der Relaisausgänge Nennstrom: bei 230 V~...
  • Seite 95: Konformitätserklärung

    Konformitätserklärung Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitosolic 200 mit den folgenden Normen übereinstimmt: EN 55 014−1 EN 60 730−1 Gemäß den Bestimmungen der folgenden Richtlinien wird dieses Produkt mit...
  • Seite 96: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Expertenmenü einstellen, 63 Abmessungen der Vitosolic 200, 94 Externer Wärmetauscher, 64, 81 Anbau der Vitosolic 200, 50 Anlagendaten (Anlagenparameter) einstellen, 59, 65 Fachbetriebsebene (Expertenmenü) Anlagenschemen, 7, 11, 19, 25, 33, einstellen, 63 Funktion der Vitosolic 200, siehe Anlieferungszustand, 67 Anlagenschema Anschlussraum öffnen/schließen, 50...
  • Seite 97 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Stellglieder anschließen, 52 Nachheizunterdrückung (Nachlade Störungen quittieren, 70 unterdrückung), 64, 86 Störungsbehebung, 70 Netzanschluss, 57 Störungsmeldungen, 70 Optionen wählen, 59, 60, 64, 65 Technische Daten, 94 Temperaturdifferenzen, 65 Temperaturen abfragen, 68 Parallel−Relais, 64, 85 Thermostatfunktion, 65, 90 Parameter einstellen, 65 Potenzialausgleich, 6 Übersicht Menüstruktur, 58...
  • Seite 100: Gültigkeitshinweis

    Gültigkeitshinweis Gültigkeitshinweis Gültig für die Regelung Vitosolic 200, Best.−Nr. 7170 926 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
