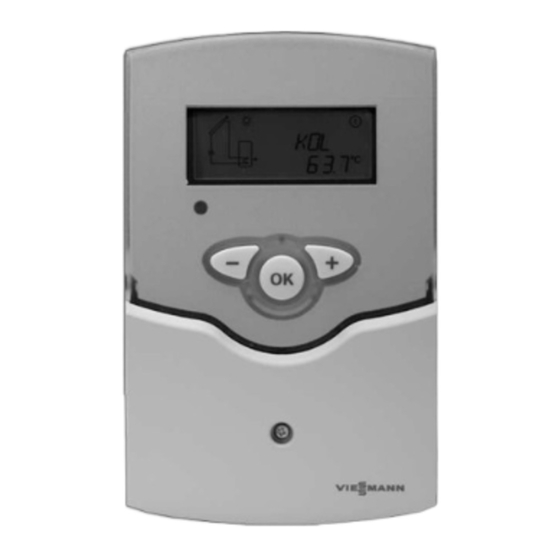

Viessmann VITOSOLIC 100 Montage- Und Serviceanleitung Für Die Fachkraft
Elektronische temperatur differenz regelung für solaranlagen
Vorschau ausblenden
Andere Handbücher für VITOSOLIC 100:
- Montage- und serviceanleitung (72 Seiten) ,
- Serviceanleitung (40 Seiten) ,
- Handbuch (40 Seiten)
Verwandte Anleitungen für Viessmann VITOSOLIC 100
Inhaltszusammenfassung für Viessmann VITOSOLIC 100
- Seite 1 Montage und Serviceanleitung für die Fachkraft Vitosolic 100 Elektronische Temperatur Differenz Regelung für Solaranlagen Gültigkeitshinweis siehe letzte Seite. VITOSOLIC 100 Bitte aufbewahren! 5851 490 9/2003...
-
Seite 2: Sicherheitshinweise
DIN, EN, DVGW und Funktion sind unzulässig. VDE sind einzuhalten. Bei Austausch müssen die passenden a Die einschlägigen Sicherheits Original Einzelteile von Viessmann bestimmungen der ÖNORM, oder gleichwertige, von Viessmann EN, ÖVE und ÖVGW und der freigegebene Einzelteile verwendet regionalen Bauordnungen sind werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Seite Anlagenschema ........................Montage und Anschlüsse Regelung anbauen . -
Seite 4: Anlagenschema
Anlagenschema Anlagenschema Bivalente Trinkwassererwärmung mit Vitocell B 100 oder Vitocell B 300 Trinkwassererwärmung ohne Solar Die Anforderungen zur thermischen energie Desinfektion werden durch die Umwälzpumpe 8 und ausreichende Der obere Bereich des Speicher− Wassererwärmers wird vom Heiz Wärmezufuhr erfüllt. Wenn die kessel beheizt. - Seite 5 Anlagenschema Anlagenschema (Fortsetzung) 230 V 50 Hz N R2 N R1 N L 12 13 14 15 16 17 18 19 20 STB R2 R1 A Sonnenkollektor Heizkreis B Solar Divicon Öl /Gas Heizkessel C Zapfstelle Speicher Wassererwärmer D Zirkulation KW Kaltwasser E Zirkulationsausgang der Kessel WW Warmwasser...
- Seite 6 Anlagenschema Anlagenschema (Fortsetzung) Pos. Bezeichnung Anzahl Best. Nr. Regelung der Beheizung des Speicher Wassererwärmers durch Solarenergie Vitosolic 100 7170 925 Kollektortemperatursensor Lieferumfang von Pos. 1 Speichertemperatursensor Lieferumfang von Pos. 1 Umwälzpumpe des Solarkreises 7170 931 (in Solar Divicon enthalten) oder...
-
Seite 7: Montage Und Anschlüsse
Montage und Anschlüsse Regelung anbauen Montageort In der Nähe des Speicher Wassererwärmers, unter Berücksichtigung der elektrischen Anschlüsse bzw. deren Leitungslängen. Vor dem Schließen der Regelung elektrische Anschlüsse ausführen. Elektrische Anschlüsse 1. Elektrische Anschlüsse entspre chend Seite 5 ausführen. 2. Leitungen zugentlasten. -
Seite 8: Umwälzpumpe Des Solarkreises
Montage und Anschlüsse Umwälzpumpe des Solarkreises Montage Anschluss (ohne Anschlusserweiterung) In der Pumpstation Solar Divicon ist die Umwälz 3 adrige Leitung mit Leiterquer pumpe mit Anschlussleitung schnitt 0,75 mm enthalten. Nennstrom: max. 4 (2) A Andere Pumpen müssen baumustergeprüft sein und entsprechend den Hersteller angaben montiert werden. -
Seite 9: Sensoren
Montage und Anschlüsse Sensoren Kollektortemperatursensor Montage Anschluss Montageanleitung des an S1 (Klemmen 1 und 2). Kollektors Verlängerung: 2 adrige Leitung mit Leiterquer schnitt 1,5 mm Speichertemperatursensor Die Erfassung der Speichertemperatur erfolgt indirekt über die Erfassung der Rücklauftemperatur des Wärmeträgermediums in der Heizwendel. Damit wird erreicht, dass schon bei geringer Warmwasserentnahme ein Nachheizen des Speicher Wassererwärmers durch die Solaranlage erfolgen kann. -
Seite 10: Netzanschluss
Montage und Anschlüsse Netzanschluss Vorschriften Netzanschluss und Schutzmaßnahmen (z. B. FI Schaltung) sind gemäß IEC 364, den Anschlussbedingungen des örtlichen Energieversorgungsunter nehmens und den VDE Vorschriften auszuführen! Die Zuleitung zur Regelung darf mit max. 16 A abgesichert sein. Den Netzanschluss (230 V~) über einen bauseitigen Netzschalter (zweipolig) erstellen. -
Seite 11: Inbetriebnahme
Inbetriebnahme Arbeitsschritte Seite 1. Fühler bzw. Sensoren richtig in die Tauchhülse eingeführt? ......2. Zubehör nach entsprechender Montageanleitung richtig montiert? 3. -
Seite 12: Anlagendaten Einstellen
Inbetriebnahme Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlagendaten einstellen In der Einstellebene (siehe unten) können folgende Parameter und Funktionen eingestellt werden: Temperaturen Funktionen Differenztemperaturen DO/DF Speicher Maximaltemperaturregelung ....Speicher Maximaltemperatur Kollektorkühlfunktion . -
Seite 13: Relaistest Durchführen
Inbetriebnahme Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Relaistest durchführen 1. Mit + bzw. MM (Hand Relais 1: Ausgang R1 betrieb) wählen und mit OK Relais 2: Ausgang R2 bestätigen; SE blinkt. 2. Mit + bzw. gewünschte Einstellung wählen: 0 : Relais 1 und 2 aus 1 : Relais 1 ein, Relais 2 aus 2 : Relais 1 aus, Relais 2 ein... -
Seite 14: Serviceabfragen Temperaturen
Serviceabfragen Temperaturen Mit + bzw. können je nach Anlagenausführung folgende Temperaturen abgefragt werden: Kollektortemperatur Speicher Maximaltemperatur ...... -
Seite 15: Störungsbehebung
Störungsbehebung Störungsmeldungen Störungen der Sensoren an S1 bis S3 ( TC, TS, T3 bzw. TT) werden durch die Betriebsanzeige (blinkt rot) und durch die folgende Anzeige im Display angezeigt. Beispiel: Unterbrechung Kollektortemperatursensor Kurzschluss Kollektortemperatursensor... -
Seite 16: Sensoren Prüfen
Störungsbehebung Sensoren prüfen 1. Entsprechenden Sensor abklemmen und Widerstand messen. Temperatur Widerstand in W in ºC 2. Messergebnis mit Isttemperatur vergleichen (Abfrage siehe Seite 14). Bei starker Abweichung Montage prüfen und ggf. Sensor austauschen. º Temperatur in C Technische Daten Schutzart: IP 20 Zul. -
Seite 17: Sicherung Auswechseln
Störungsbehebung Sicherung auswechseln 230 V 50 Hz N R2 N R1 N L 12 13 14 15 16 17 18 19 20 A Sicherung Anschlussraum der Regelung öffnen. Ersatzsicherung befindet sich im Beipack. -
Seite 18: Übersicht
Anlagendaten/Funktionen Übersicht Einstellung Einstell Erläuterung (Anlieferungszustand) bereich SF Sonderfunktion 0 bis 8 0: Keine Funktion Nicht einstellen, wenn an S3 ein Sensor angeschlossen ist. 1: Speicher Maximalbegrenzung (siehe Seite 21) 2: Unterdrückung der Nachheizung durch den Heizkessel (siehe Seite 21) 3: Zusatzfunktion für die Trinkwasser erwärmung (siehe Seite 24) 4: Thermostatfunktion (siehe Seite 24) - Seite 19 Anlagendaten/Funktionen Übersicht (Fortsetzung) Einstellung Einstell Erläuterung (Anlieferungszustand) bereich SX Speicher Maximaltemperatur Verhindert bei Überschreiten des eingestell ten Wertes eine weitere Speicherbeheizung. 90 ºC Die Speicher Maximaltemperaturregelung ist werkseitig aktiviert durch FN = 1 (siehe Seite 20). CL Kollektor Grenztemperatur Bei Überschreiten dieser Temperatur wird zum Schutz der Solarkomponenten die 200 ºC Umwälzpumpe des Solarkreises ausgeschal...
- Seite 20 Anlagendaten/Funktionen Übersicht (Fortsetzung) Einstellung Einstell Erläuterung (Anlieferungszustand) bereich FN Funktion 0 bis 3 0: Speicher Maximaltemperaturregelung deaktiviert; Umwälzpumpe des Solarkreises wird nach der eingestellten Ein und Ausschalt Temperaturdifferenz geschaltet 1: Speicher Maximaltemperaturregelung aktiviert 2: Speicher Maximaltemperaturregelung deaktiviert, Rückkühlfunktion aktiviert (siehe Seite 26) 3: Speicher Maximaltemperaturregelung nachrangig aktiviert, Kollektorkühlfunk tion aktiviert (siehe Seite 25)
-
Seite 21: Sonderfunktionen
Unterdrückung der Nachheizung durch den Heizkessel In der Einstellebene SF = 2 einstellen. Anlagen mit Regelungen Vitotronic Anlagen mit weiteren Viessmann und Calotronic mit KM BUS Regelungen (nur in Verbindung mit der Anschluss des KM BUS an Klemmen Anschlusserweiterung, siehe 7 und 8 in der Solarregelung. - Seite 22 BU BK BN 230 V 50 Hz A Anschlusserweiterung B Vitosolic 100 N R2 N R1 N L C Umwälzpumpe des Solarkreises 12 13 14 15 16 17 18 19 20 D Umwälzpumpe zur Aufheizung der Vorwärmstufe E Sicherheitstemperaturbegrenzer...
- Seite 23 1 2 3 4 5 Rege− lung oder oder oder oder oder A Anschlusserweiterung N Eurolamatik F Speichertemperatursensor (NTC) O Regelung Vitodens und Vitopend G Speichertemperatursensor (PTC) P Regelung Pendola L Vitotronic M Dekamatik Viessmann Trimatik Duomatik Unomatik Anschlussleitung, Best. Nr. 7450 061, erforderlich.
-
Seite 24: Zusatzfunktion Für Die Trinkwassererwärmung
Zusatzfunktion für die Trinkwassererwärmung Nur möglich in Verbindung mit Regelung mit KM BUS (Vitotronic und Calotronic) und Anschlusserweiterung für Vitosolic 100. Anschluss des KM BUS an Klemmen 7 und 8 in der Solarregelung. In der Einstellebene SF = 3 einstellen. -
Seite 25: Speicher Maximaltemperaturregelung
Anlagendaten/Funktionen Speicher Maximaltemperatur Regelung In der Einstellebene FN = 1 einstellen. Wenn diese Funktion aktiv ist, erscheint im Display Bei Überschreiten der eingestellten blinkt) Speicher Maximaltemperatur SX wird die Umwälzpumpe des Solar kreises ausgeschaltet, um eine Überhitzung des Speicher Wasser erwärmers zu verhindern. -
Seite 26: Rückkühlfunktion
Anlagendaten/Funktionen Rückkühlfunktion Nur in Anlagen mit Flachkollektoren einstellen. In der Einstellebene FN = 2 einstellen. Wenn diese Funktion aktiv ist, erscheint im Display Bei Erreichen der eingestellten Speicher Maximaltemperatur SX bleibt die Umwälzpumpe des Solar kreises eingeschaltet, um eine Über hitzung des Kollektors zu verhindern. -
Seite 27: Einzelteilliste
Einzelteilliste Einzelteilliste Hinweise für Ersatzbestellungen! Best. Nr. sowie die Positions nummer des Einzelteiles (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 010 Kollektortemperatursensor 020 Speichertemperatursensor 030 Beipack Zugentlastung und Sicherung 040 Sicherung, T 4 A 050 Montage und Serviceanleitung 060 Bedienungsanleitung... -
Seite 28: Anhang
Anhang Technische Daten Nennspannung: 230 V~ Zulässige Nennfrequenz: 50 Hz Umgebungs Nennstrom: temperatur Leistungsaufnahme: 2 W H bei Betrieb: 0 bis +40 ºC Schutzklasse: Verwendung Schutzart: IP 20 gemäß in Wohn und EN 60529, Heizungs durch Aufbau/ räumen Einbau zu (normale gewährleisten Umgebungs... -
Seite 29: Konformitätserklärung
Anhang Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitosolic 100 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien EN 55014 1 89/336/EWG EN 60730 1 73/ 23/EWG... -
Seite 30: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abmessungen der Vitosolic 100, 28 Gültigkeitshinweis, 32 AH (Wärmemenge), 14 Anbau der Vitosolic 100, 7 Anlagendaten einstellen, 12 Handbetrieb, 13 Anlagenschema, 4 HO (Betriebsstunden), 14 Anschlusserweiterung, 5, 8, 23 Anschlussraum öffnen/schließen, 7 Anschluss und Verdrahtungs Inbetriebnahme, 11 schema, 5... - Seite 31 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Sensoren TC (Kollektortemperatur), 14 H Anschluss, 22 Technische Daten, 28 H Montage, 9 Temperaturen abfragen, 14 H prüfen, 16 Thermostatfunktion, 24 Serviceabfragen, 14 TS (Speichertemperatur), 14 Sicherheitsabschal T3 (Thermostattemperatur), 14 tung, 4, 19, 25, 26 Sicherheitshinweise, 4 Sicherheitstemperatur Umwälzpumpe, 8 begrenzer, 6, 8, 22...
-
Seite 32: Gültigkeitshinweis
Gültigkeitshinweis Gültigkeitshinweis Gültig für die Regelung Vitotronic 100, Best. Nr. 7170 925 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
