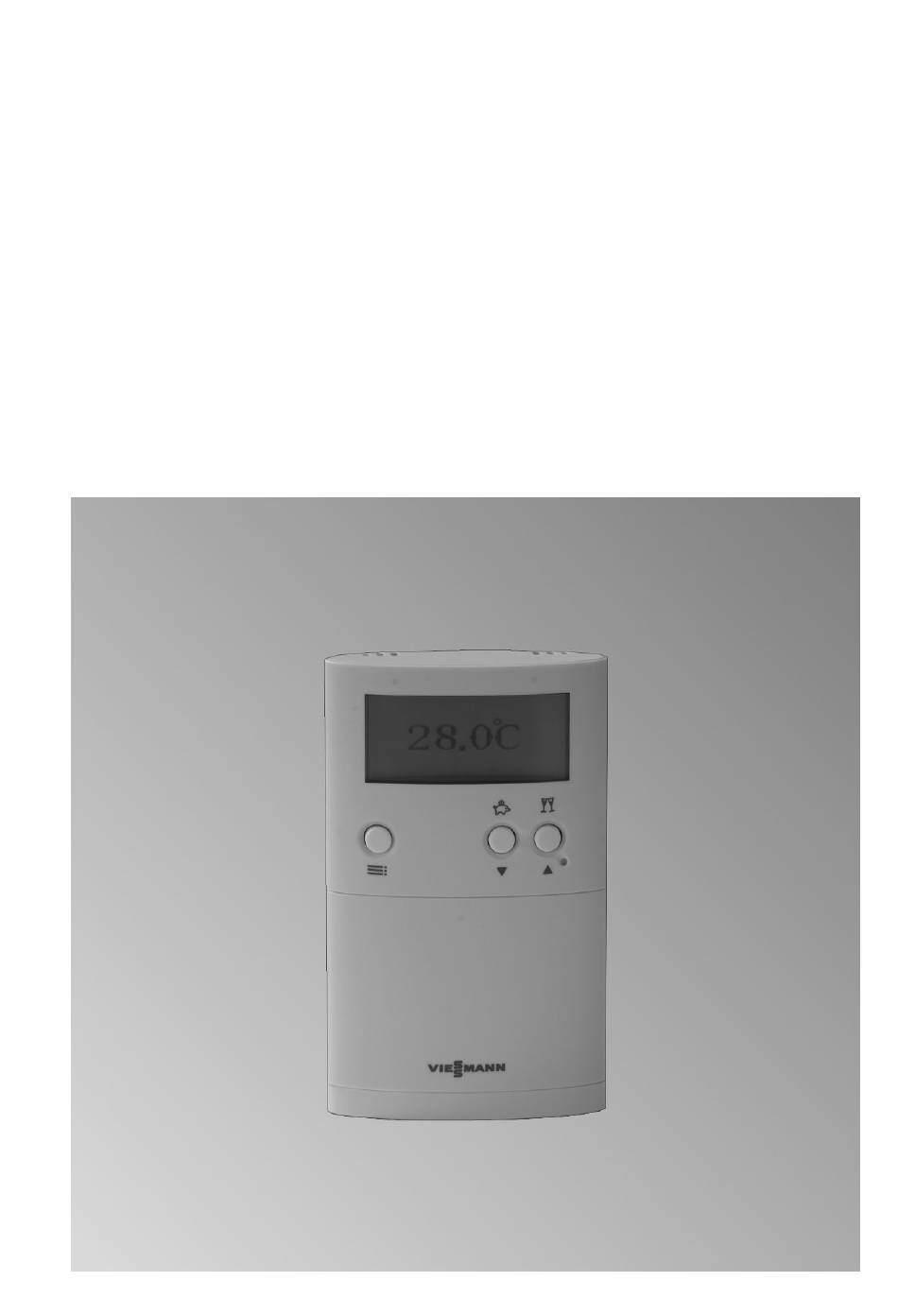

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitotrol 100 Typ UTDB-RF Raumtemperaturregler mit digitaler Schaltuhr und Funkempfänger VITOTROL 100 5368154 DE 3/2021...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt Angaben mit dem Wort vor Personenschä- Hinweis enthalten Zusatz- den. informationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. - Seite 3 Sicherheitshinweise (Fortsetzung) Zielgruppe Diese Anleitung richtet sich ausschließlich an autorisierte Fachkräfte. ■Arbeiten an Gasinstalla- tionen dürfen nur von Installateuren vorgenom- men werden, die vom zuständigen Gasversor- gungsunternehmen dazu berechtigt sind. ■Elektroarbeiten dürfen nur von Elektrofach- kräften durchgeführt werden. Zu beachtende Vorschriften ■Nationale Installationsvor- schriften ■Gesetzliche Vorschriften zur...
- Seite 4 Sicherheitshinweise (Fortsetzung) ■Berufsgenossenschaftliche Bestimmungen ■Einschlägige Sicherheitsbe- stimmungen der DIN, EN, DVGW, TRGI, TRF und AT: ÖNORM, EN, ÖVGW G K-Richtlinien, ÖVGW-TRF und ÖVE CH: SEV, SUVA, SVGW, SVTI, SWKI, VKF und EKAS-Richtlinie 1942: Flüssiggas, Teil 2 Arbeiten an der Anlage ■Bei Brennstoff Gas den ■Anlage gegen Wieder- Gasabsperrhahn schlie-...
- Seite 5 Heizkessel, tische Aufladung Brenner, Abgassys- abzuleiten. tem und Verrohrung nicht berühren. Instandsetzungsarbeiten Achtung Defekte Bauteile Die Instandsetzung müssen durch von Bauteilen mit Viessmann Original- sicherheitstechni- teile ersetzt werden. scher Funktion gefährdet den siche- ren Betrieb der Anlage.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Vor der Montage....................■ Funktion......................■ Montageort......................Montageablauf Vitotrol 100 öffnen....................Wandsockel montieren..................Funkempfänger montieren................... Elektrischer Anschluss an Regelung..............11 ■ Anschluss mit Stecker lH (4-polig)..............11 ■ Anschluss mit Stecker lH (3-polig)..............12 ■ Anschluss allgemein..................13 Funkempfänger zusammenbauen................ -
Seite 7: Vor Der Montage
Vor der Montage Funktion Vitotrol UTDB-RF in Verbindung mit dem Funkempfänger bewirkt durch Ein- und Ausschalten, z. B. der Heizkreis- pumpe, eine Veränderung der Raum- temperatur. Montageort Vitotrol 100 Funkempfänger ■ Hauptwohnraum an einer Innenwand, ■ In unmittelbarer Nähe der zu schal- ca. -
Seite 8: Vitotrol 100 Öffnen
Vitotrol 100 öffnen Wandsockel montieren Die Spannungsversorgung erfolgt über Vor einer Wandmontage unbedingt die Batterien (siehe Kapitel „Technische Empfangsqualität prüfen (siehe Daten“). Seite 17). -
Seite 9: Funkempfänger Montieren
Wandsockel montieren (Fortsetzung) Funkempfänger montieren Vor der Montage unbedingt die Emp- fangsqualität prüfen (siehe Seite 17). - Seite 10 Funkempfänger montieren (Fortsetzung)
-
Seite 11: Elektrischer Anschluss An Regelung
Elektrischer Anschluss an Regelung Anschluss mit Stecker lH (4-polig) Brücke zwischen Klemmen L und COM des Funkempfängers einlegen. Empfohlene Anschlussleitung ■ Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~ Hinweis Klemme NC im Funkempfänger nicht belegen. A Anschlussklemmen im Funkemp- fänger B Stecker lH zur Regelung C Brücke bei Anschluss entfernen. -
Seite 12: Anschluss Mit Stecker Lh (3-Polig)
Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss mit Stecker lH (3-polig) Weitere Informationen zum Anschluss an die Regelung Montage- und Serviceanleitung des Wärmeerzeugers N 1 L A Anschlussklemmen im Funkemp- fänger B Stecker lH... -
Seite 13: Anschluss Allgemein
Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss allgemein A Anschlussklemmen im Funkemp- B Zu schaltende Komponente, z. B. fänger Heizkreispumpe Empfohlene Anschlussleitung ■ Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~... -
Seite 14: Funkempfänger Zusammenbauen
Funkempfänger zusammenbauen... -
Seite 15: Vitotrol 100 Zusammenbauen
Vitotrol 100 zusammenbauen 8. 1. -
Seite 16: Inbetriebnahme Vitotrol 100
Inbetriebnahme Vitotrol 100 1. Klappe öffnen. 2. Mit einem spitzen Gegenstand Reset drücken. 3. Mit / Sprache wählen. 4. Mit OK bestätigen. 5. Mit / aktuelle Uhrzeit und Datum einstellen. 6. Mit OK bestätigen. -
Seite 17: Inbetriebnahme Funkempfänger
Inbetriebnahme Funkempfänger In einem Gebäude können mehrere Hinweis Vitotrol 100 und der Funkempfänger Falls die Anzeige blinkt, hat der installiert werden. Beide sind werkseitig Funkempfänger das Signal von der aufeinander abgestimmt. Falls mehrere Vitotrol 100 nicht erkannt. Adress-Code Vitotrol 100 mit Funkempfänger in ändern (siehe Seite 18). -
Seite 18: Adress-Code Ändern
Inbetriebnahme Funkempfänger (Fortsetzung) 7. 4-mal mit OK bestätigen. Falls die Empfangsqualität ausrei- Im Display erscheint „Daten sen- chend ist, leuchtet die LED grün. den“. Die Übertragung dauert 30 s. Falls die Empfangsqualität nicht ausreichend ist, leuchtet die LED rot. Adress-Code ändern 1. -
Seite 19: Technische Daten
Technische Daten Vitotrol 100 Nennspannung 3 V– 2 Batterien LR 6/AA Umgebungstemperatur ■ Betrieb 0 bis 40 °C ■ Lagerung und Transport −25 bis 65 °C Schutzart IP 20 gemäß EN 60529 Funkempfänger Empfangsfrequenz 868 MHz Nennspannung 230 V~ +/−10 % Nennbelastbarkeit des potenzialfreien Kontakts 6(1) A, 230 V~ Umgebungstemperatur... - Seite 20 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
