$. BESCHREIBUNG DER BEDIENUNGSTAFEL

Im Folgenden werden die einzelnen Teile der Bedienungstafel beschrieben.
Einzelheiten zu den jeweiligen Teilen finden Sie unter "1. BEZEICHNUNG DER
BEDIENUNGSTAFELTEILE" in der Bedienungsanleitung.
2

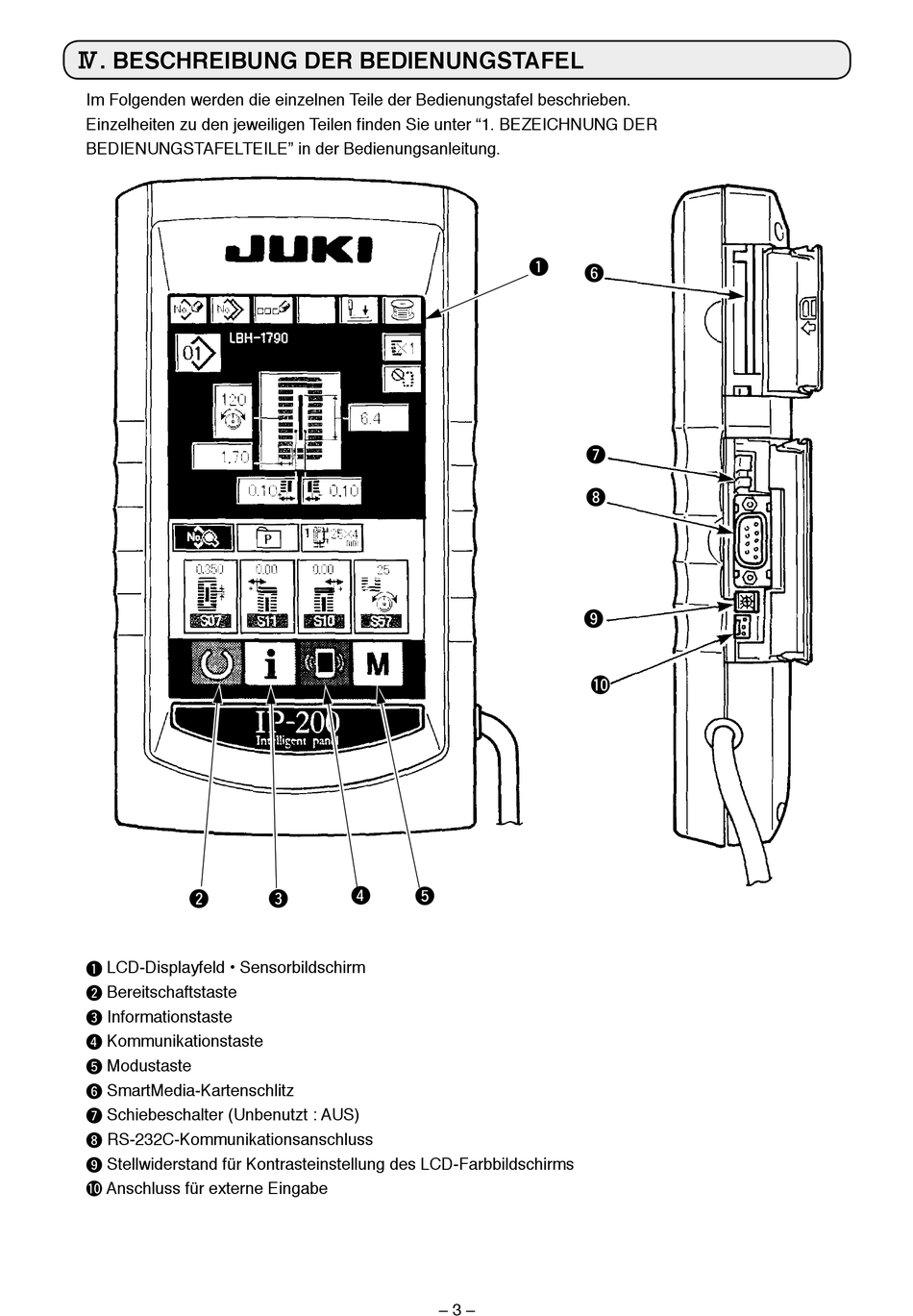

1 LCD-Displayfeld • Sensorbildschirm
2 Bereitschaftstaste
3 Informationstaste
4 Kommunikationstaste
5 Modustaste
6 SmartMedia-Kartenschlitz
7 Schiebeschalter (Unbenutzt : AUS)
8 RS-232C-Kommunikationsanschluss
9 Stellwiderstand für Kontrasteinstellung des LCD-Farbbildschirms
!0 Anschluss für externe Eingabe
4
5
3
– 3 –
1
6
7
8
9
!0
