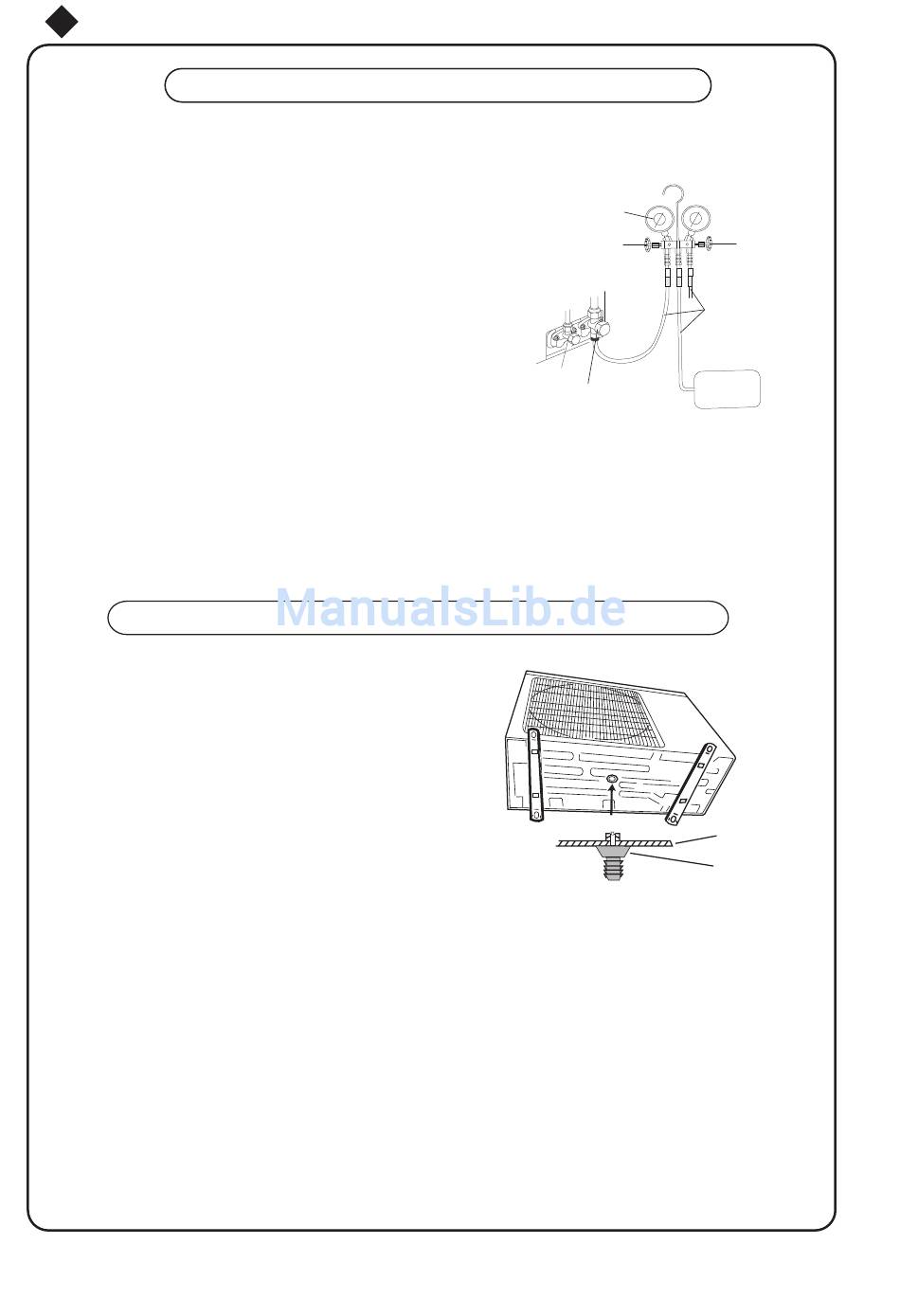

Installation der Außeneinheit
1. Schließen Sie den Füllschlauch an das Füllmundstück
an. Stellen Sie sicher, dass beide Ventileinsätze (Gas
und Flüssigkeit) richtig geschlossen sind.
2. Schließen Sie das Verbindungsstück des Füllschlauchs
an die Vakuumpumpe an.
3. Öffnen Sie das Niederdruckventil (Lo) des Druckmess-
geräts vollständig.
4. Lassen Sie die Vakuumpumpe 15 Minuten lang betreiben.
Schließen Sie das Niederdruckventil (Lo), um die Vakuum-
pumpe zu stoppen, wenn -1.0x10
wird. Überprüfen Sie, ob es noch Luft in der Leitung gibt.
Sollte das der Fall sein, verwenden Sie die Vakuumpum-
pe wieder nochmal.
5. Nehmen Sie den Füllschlauch vom Gasventil ab.
6. Öffnen Sie den Gas- und Flüssigkeitsventileinsatz vollständig.
7. Ziehen Sie den Stopfen beider Ventile sowie die Füllmundstücks-
mutter fest.
Außenkondenswasserablauf (nur bei Modellen mit Wärmepumpe)
Beim Heizbetrieb des Klimageräts kann das Kondens-
wasser der Außeneinheit durch das Entwässerungs-
rohr abgelassen werden.
Installation:
Installieren Sie das Außenentwässerungs-
eckstück in die Öffnung (
Grundplatte und verbinden Sie damit
das Entwässerungsohr, um das Kondens-
wasser der Außeneinheit abzulassen.
Beim Gebrauch einer Vakuumpumpe
pa(-76cmHg) angezeigt
5
Ø
25) auf der
-76 cm/Hg
Niederdruckventil
(Lo) - geöffnet
Flüssigkeits-
Gasventil
ventil
34
Druckmessgerät
Hochdruck-
ventil (Hi) -
geschlossen
Füllschlauch
Vakuum-
pumpe
Abb. 19
Außeneinheits-
grundplatte
Außenentwässerungs-
eckstück
