Installation der Inneneinheit
4. Schließen Sie alle Leitungen und Kabel
nach dem elektrischen Diagramm an
(Abb. 13).
5. Stecken Sie die Kabeltüllen in den Kabel-
schächte ein. Decken Sie den Elektro-
kasten ab und ziehen Sie die Schrauben
fest. Befestigen Sie die Verbindung mit
Kabelschellen.
6. Bei Geräten mit Signalleitung ist diese
an der Inneneinheit durch ein Verbin-
dungsteil angeschlossen. Fügen Sie die
Signalleitungstülle und den entsprechen-
den Drahtklammer zusammen.
7. Setzen Sie die Elektrokasten-Abdeckung
wieder ein.
Hinweis:
Sollte die Verbindungsleitung nicht lang genug sein, kontaktieren Sie den entsprechenden Kundenservice, um
eine anpassende Leitung zu kaufen. Die Verbindungsleitung darf nicht verlängert oder zusammengefügt werden.
●
Eine unsachgemäße Installation kann Funktionsstörungen verursachen.
●
Ziehen Sie die Klemmschraube fest.
●
Überprüfen Sie, ob die Klemmenschraube fest geschraubt ist.
●
Eine unsachgemäße Installation kann elektrische Schläge verursachen.
●
Die Abdeckung der Verkabelung muss richtig befestigt sein, andernfalls können Staub und Feuchtig-
keit in das Gerät eindringen oder kann eine äußere Kraft in das Gerät einschlagen und Feuer oder
elektrische Schläge verursachen.
●
Installieren Sie einen allpoligen Trennschalter in der festen Verkabelung mit einem Polenzwischenraum
von mindestens 3 mm.
●
Installieren Sie den Deflektor, nachdem Sie die
Installation der Verbindungsleitung und des Ent-
wässerungsrohrs vollständig durchgeführt hatten.
1. Lösen Sie die Schrauben und passen Sie den
Deflektor an den Anschluss so weit an wie
möglich.
2. Ziehen Sie die Schrauben fest.

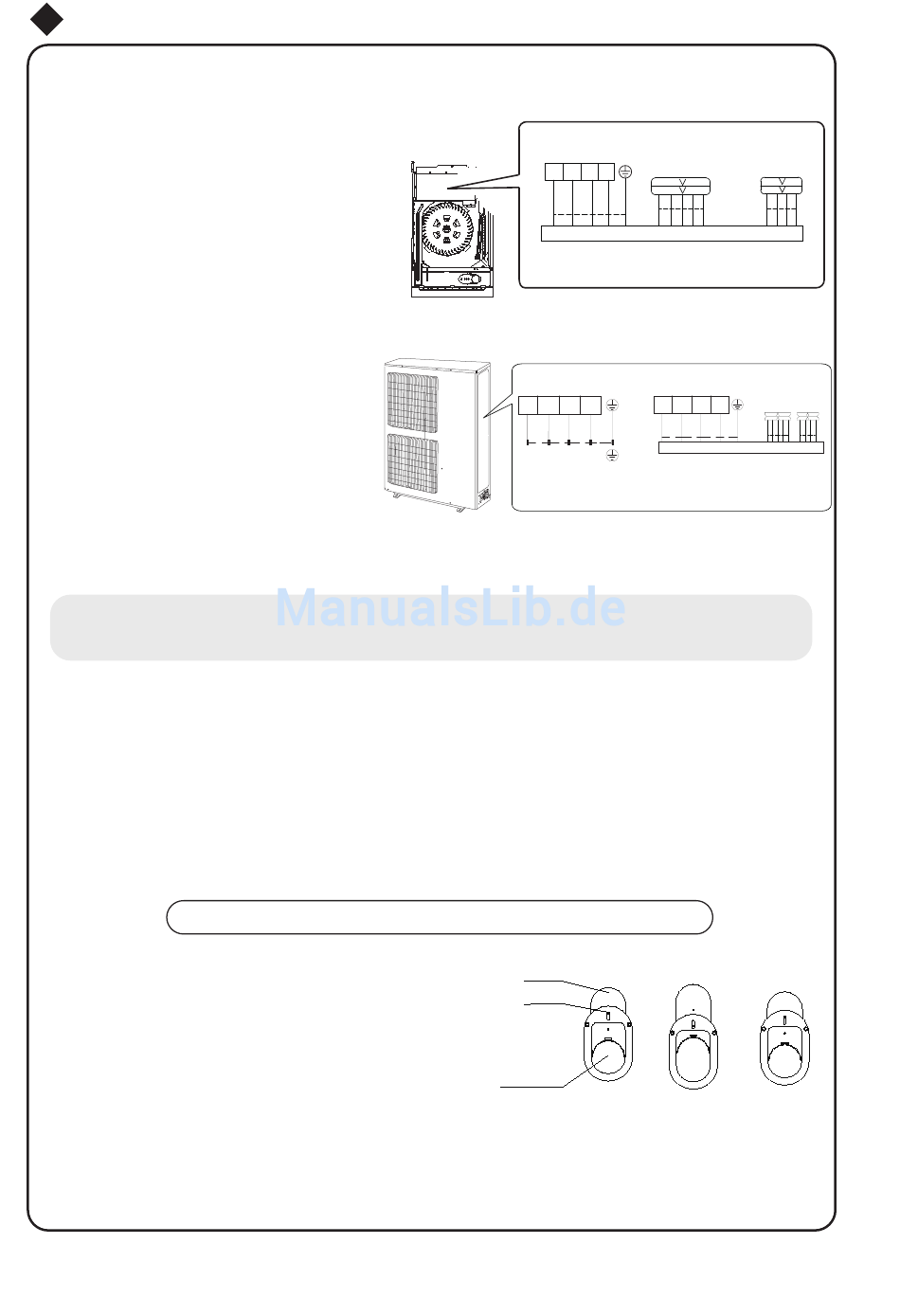

Schließen Sie die Kabel nach folgendem Diagramm an:
Installation des Deflektors
31
XT2
L1 L2 L3
N
brown
black vioet
blue
yellow-
green
XT2
L1
L2
L3
N
L1 L2 L3
brown black violet blue
brown black violet blue
yellow-
green
L1
L2
L3
N
Alimentación
Deflektor
Schrauben
Öffnung
X2
X1
Fig. 13
X1 X2
N
yellow-
green
Abb. 14
