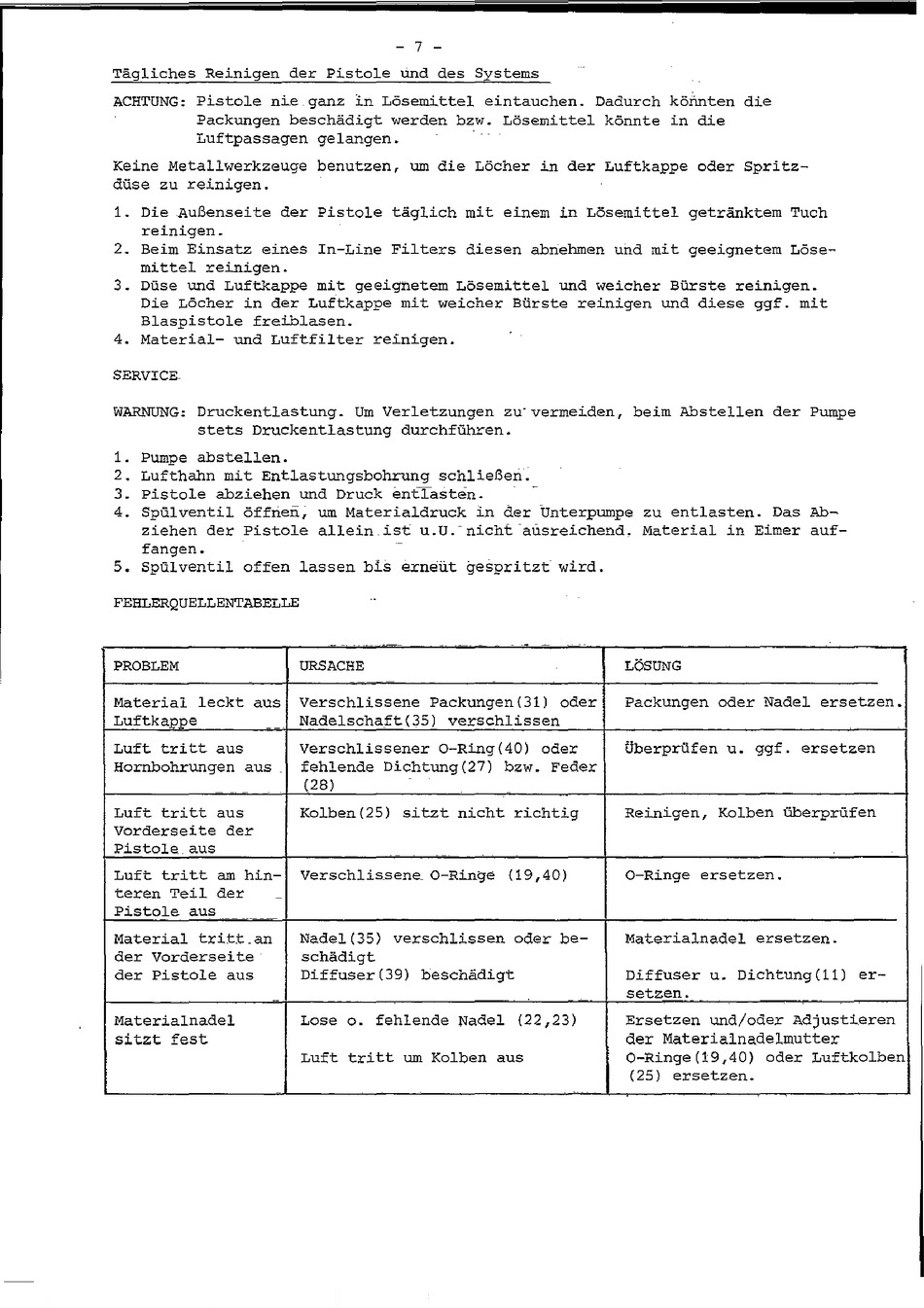

- 7 -
Tagliches Reinigen der Pistole Und des Systems
ACHTUNG: Pistole nie ganz in Losemittel eintauchen. Dadurch konnten die
Packungen beschadigt werden bzw. L6semittel k6nnte in die
Luftpassagen gelangen.
.
Keine Metallwerkzeuge benutzen, um die Locher in der Luftkappe oder Spritz-
duse
zu
reinigen.
1. Die AuBenseite der Pistole taglich mit einem in Losemittel getranktem Tuch
reinigen.
2. Beim Einsatz eines In-Line Filters diesen abriehmen und mit geeignetem L6se-
mittel reinigen.
3. Duse und
Luftkappe
mit geeignetem L6semittel und weicher Burste reinigen.
Die
Locher in der Luftkappe mit weicher Burste reinigen und diese ggf. mit
Blaspistole freiblasen.
4. Material- und Luftfilter reinigen.
SERVICE
WARNUNG: Druckentlastung. Um Verletzungen z,u- vermeiden
f
beim Abstellen der Pumpe
stets Druckentlastung durchfuhren.
1. Pumpe abstellen.
2. Lufthahn mit Entlastungsbohrung schlieBeri.
3. Pistole abziehen und Druck entlasten.
4. Spulventil offnen, um Materialdruck in der Unterpumpe zu entlasten. Das Ab-
ziehen der Pistole allein ist u.U.-nicht
-ausreichend.
Material in Eimer auf-
fangen.
5. Spulventil offen lassen bis erneut gespritzt wird.
FEHLERQUELLENTABELLE
-
-
PROBLEM
URSACHE
LOSUNG
Material leckt aus
Verschlissene Packungen (31) oder
Packungen oder Nadel
ersetzen~
Luftkappe
Nadelschaft (35) verschlissen
Luft tritt aus
Verschlissener O-Ring (40) oder
Uberprufen u. ggf. ersetzen
Hornbohrungen
aus
fehlende Dichtung(27) bzw. Feder
(28)
Luft tritt aus
Kolben(25) sitzt nicht richtig
Reinigen,
Kolben Uberprufen
Vorderseite
der
Pistole aus
Luft tritt am hin-
Verschlissene_ O-Ringe (19,40)
O-Ringe
ersetzen.
teren Teil der
-
Pistole aus
Material
tritt _an
Nadel (35) verschlissen oder be-
Materialnadel
ersetzen~
der Vorderseite
schadigt
der pistole aus
Diffuser (39) beschadigt
Diffuser u. Dichtung(ll) er-
setzen.
Materialnadel
Lose
o. fehlende Nadel (22,23)
Ersetzen und/oder Adjustieren
sitzt fest
der Materialnadelmutter
Luft tritt um Kolben aus
O-Ringe(19,40) oder Luftkolben
(25 ) ersetz_en.
