3.6.3
Anschlusselemente
Schnittstellen

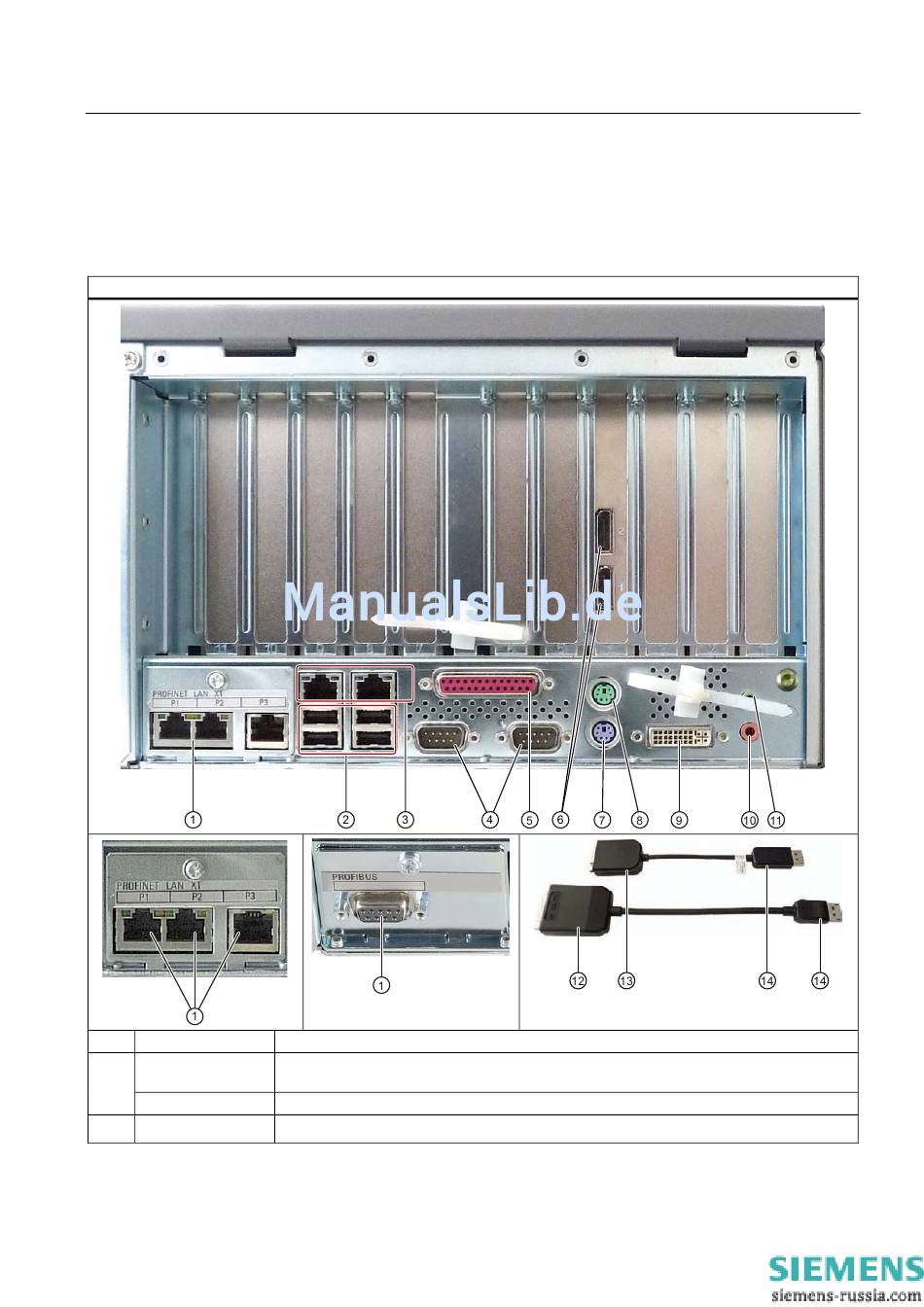

Anordnung der Schnittstellen auf der Geräterückseite
Pos
Bezeichnung
①
PROFIBUS/MPI
PROFINET
②
USB
SIMATIC IPC847C
Betriebsanleitung, 05/2010, A5E02669183-01
Beschreibung
PROFIBUS-Schnittstelle (RS 485 potentialgetrennt), 9-polige D-Sub-Buchse (optionale
Produktausprägung)
CP-1616-onboard-Schnittstelle, drei RJ45-Buchsen (optionale Produktausprägung)
Anschluss für USB-Geräte, USB-Port 1 bis 4
Beschreibung
3.6 Aufbau
