Anschlusselemente - Siemens SIMATIC IPC627C Startanleitung

2.3

Anschlusselemente

Schnittstellen

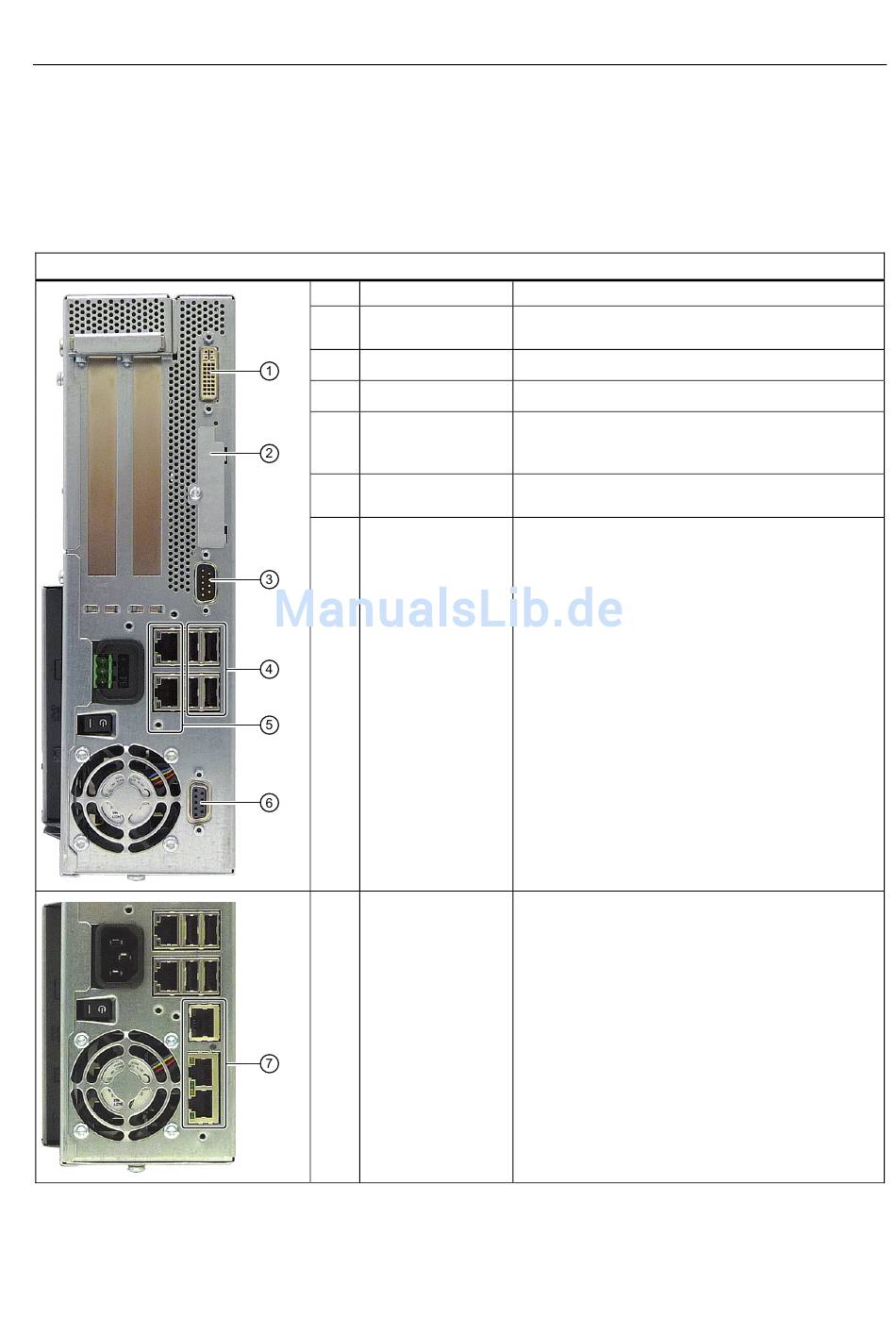

Anordnung der Schnittstellen auf der Gerätevorderseite
SIMATIC IPC627C
Getting Started, 09/2011, A5E02669076-03
Pos Bezeichnung
①
DVI/VGA
②
CompactFlash Card
③
COM
④
USB 2.0
⑤
ETHERNET
⑥
PROFIBUS/MPI
⑦
PROFINET
Beschreibung
DVI/VGA-Anschluss für CRT- oder LCD-Monitor mit
DVI-Schnittstelle, VGA über DVI/VGA-Adapter
Einsteckschacht für CompactFlash Karte
Serielle Schnittstelle V.24
4 Anschlüsse für USB-Geräte
(nur 2 Anschlüsse sind gleichzeitg als high current
betreibbar)
2 x RJ 45-Ethernet-Anschluss für
10/100/1000 MBit/s
MPI-Schnittstelle (RS 485 potentialgetrennt),
9-polige D-Sub-Buchse (optionale
Produktausprägung)
CP 1616 onboard-Schnittstelle, drei RJ45-Buchsen
(optionale Produktausprägung)
Beschreibung
2.3 Anschlusselemente
11
