Elektrischer Anschluss 10
10.2.4 Interner Schaltplan der Wärmepumpe ohne Anlausstrombegrenzer (22-28 KW)
6 720 816 693-04.1I

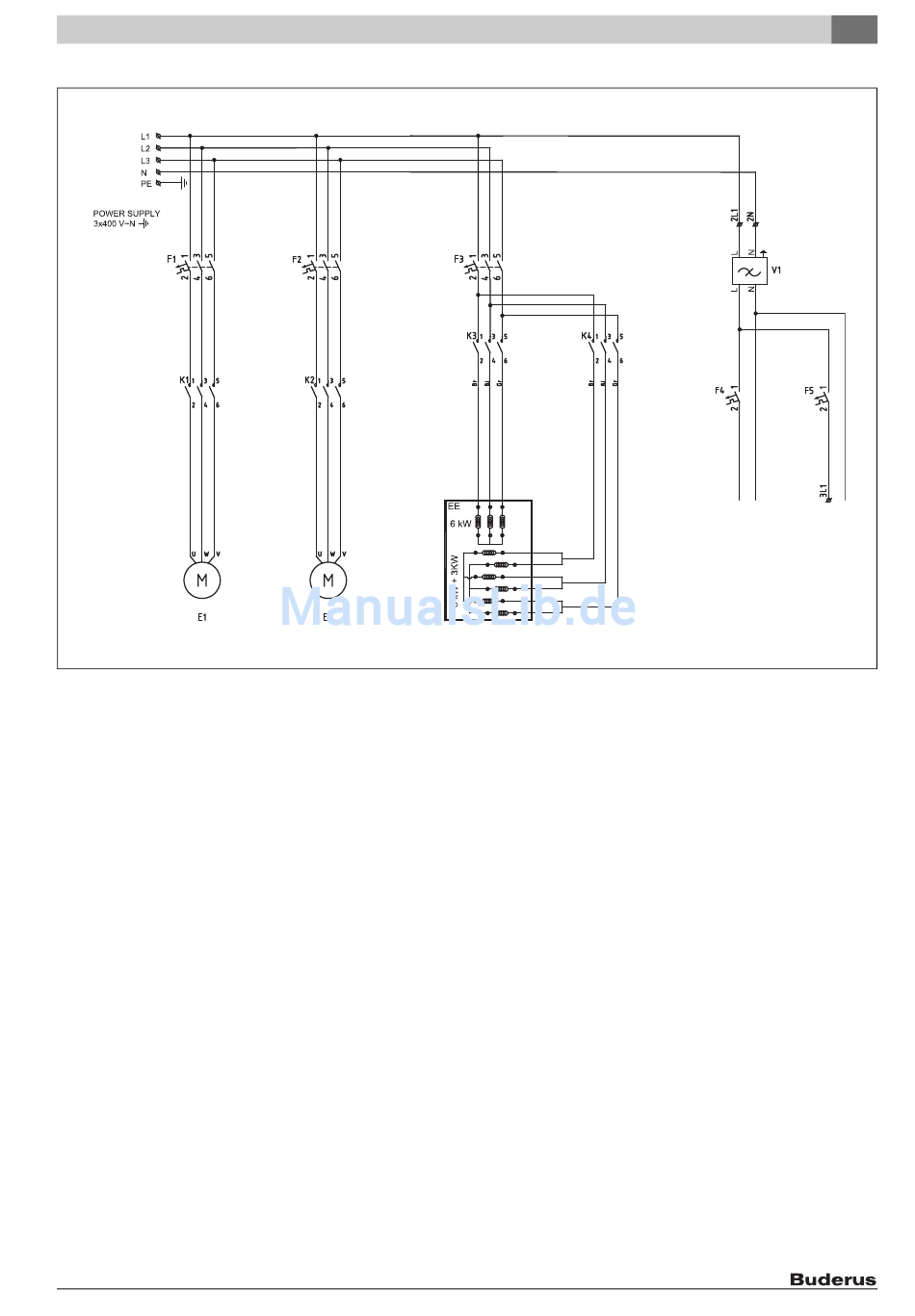

Bild 25 Betriebsschaltplan der Wärmepumpe (22–28 kW) mit Schütz (K1/K2)
[E1] Kompressor 1
[E2] Kompressor 2
[EE] Elektrischer Zuheizer
[F1] Sicherungsautomat Kompressor 1
[F2] Sicherungsautomat Kompressor 2
[F3] Sicherungsautomat für elektrischen Zuheizer
[F4] Sicherungsautomat Wärmepumpe
[F5] Sicherungsautomat Zusatz
[K1] Schütz Kompressor 1
[K2] Schütz Kompressor 2
[V1] EMC Filter
Logatherm WPS 22...48 HT– 6 720 817 450 (2015/11) 25
