Betrieb

Ziehen Sie vor allen Arbeiten am Elektro-
werkzeug den Netzstecker aus der Steckdo-
se.
Transport- und Arbeitsstellung des
Sägeblatts
Transportstellung
– Drehen Sie die Kurbel 18 gegen den Uhrzei-
gersinn, bis die Schutzhaube 3 auf dem Säge-
tisch 7 aufliegt.
Arbeitsstellung
– Drehen Sie die Kurbel 18 im Uhrzeigersinn,
bis sich die Zähne des Sägeblatts 28 über
dem Werkstück befinden.
Sägetisch vergrößern
Lange Werkstücke müssen am freien Ende un-
terlegt oder abgestützt werden.
Die Tischerweiterung 27 dient der Verbreiterung
oder der Verlängerung des Sägetisches 7. Sie
kann dementsprechend sowohl links als auch
rechts oder hinten an den Sägetisch montiert
werden. (siehe „Tischerweiterung montieren",
Seite 25)
Zusätzlich können Sie das Werkstück z.B. mit
Hilfe der Rollenauflage PTA 1000 von Bosch am
freien Ende unterlegen und abstützen
(siehe Bild K). Die Rollen sorgen dabei für eine
entsprechende Beweglichkeit des Werkstücks.
Horizontale Gehrungswinkel einstellen
(Universalanschlag)
Der horizontale Gehrungswinkel kann in einem
Bereich von 90° (linksseitig) bis 90° (rechtssei-
tig) eingestellt werden.
Horizontale Standard-Gehrungswinkel
einstellen (siehe Bild L1)
Zum schnellen und präzisen Einstellen von oft
verwendeten Gehrungswinkeln rastet der Uni-
versalanschlag bei folgenden Standardwinkeln
ein:
± 90°/ ± 75°/ ± 67,5°/ ± 60°/
± 45°/ ± 30°/ ± 22,5°/ ± 15°/ 0°
1 609 929 W71 | (30.3.11)
– Lösen Sie die Flügelschraube 33, falls diese
angezogen ist.
– Drehen Sie den Winkelanschlag 35 bis der
gewünschte Gehrungswinkel einrastet.
– Ziehen Sie die Flügelschraube 33 wieder an.
Beliebige horizontale Gehrungswinkel
einstellen (siehe Bild L2)
– Lösen Sie die Flügelschraube 33, falls diese
angezogen ist.
– Drücken Sie den Hebel 32 in Pfeilrichtung
nach vorne und drehen Sie den Winkelan-
schlag 35, bis die Markierung auf der Füh-
rungsschiene 31 den gewünschten Geh-
rungswinkel an der Skala anzeigt.
– Ziehen Sie die Flügelschraube 33 wieder an.
Vertikale Gehrungswinkel einstellen
(Sägeblatt)
Gehrungswinkelbereich 0° bis 45° einstellen
Der vertikale Gehrungswinkel kann standardmä-
ßig in einem Bereich von 0° bis 45° beliebig ein-
gestellt werden.
– Lösen Sie den Arretierknauf 22 leicht gegen
den Uhrzeigersinn.
– Stellen Sie den Standard-Gehrungswinkelbe-
reich ein (Hebel 26 nach links schieben).
– Drehen Sie am Drehknauf 20 bis der Winkel-
anzeiger 21 den gewünschten Gehrungswin-
kel auf der Skala 19 anzeigt.
– Ziehen Sie den Arretierknauf 22 wieder fest.
Erweiterten Gehrungswinkelbereich –1,5° bis
+46,5° einstellen
Den zusätzlichen vertikalen Gehrungswinkelbe-
reich von ±1,5° können Sie für das Sägen von
Hinterschnitten einstellen. Dies dient der Ver-
meidung von Spaltbildung beim Zusammenfü-
gen von auf Gehrung geschnittenen Werkstü-
cken.

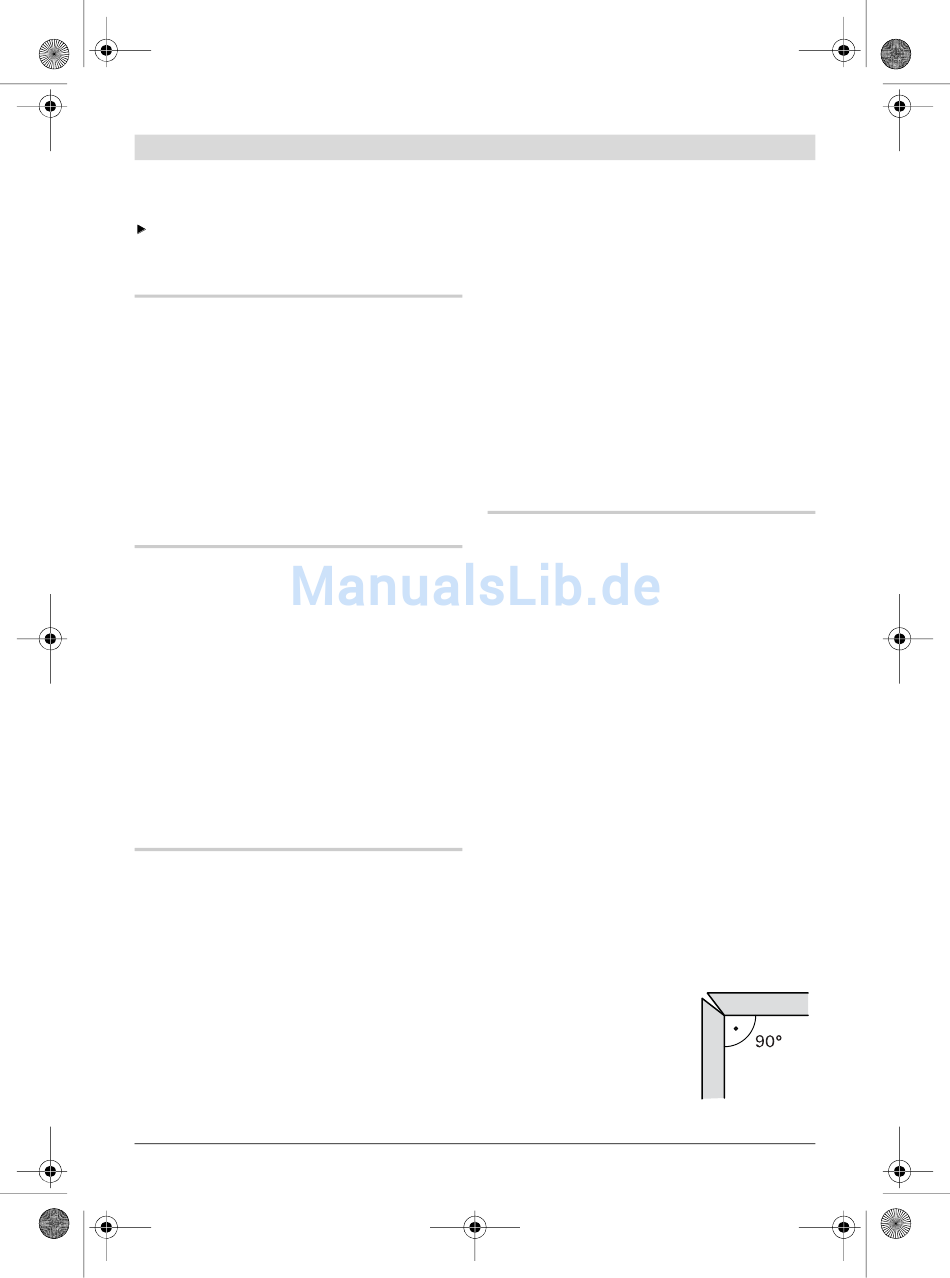

auf Gehrung geschnittene
Werkstücke ohne Hinter-
schnitt
