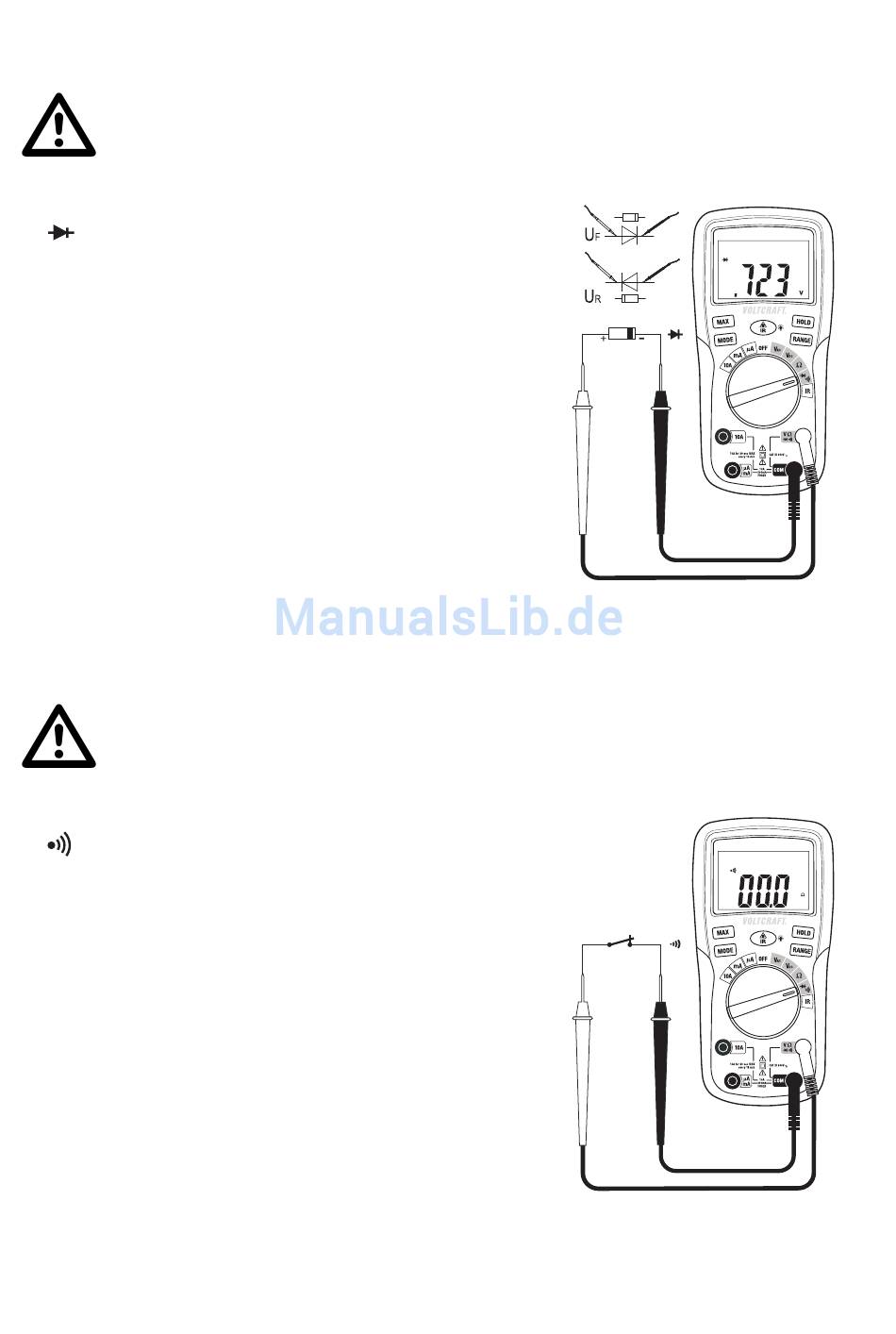

e) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
- Schalten Sie das DMM ein und wählen den Messbereich
.
- Stecken Sie die rote Messleitung in die V-Messbuchse (8),
die schwarze Messleitung in die COM-Messbuchse (7).
- Überprüfen Sie die Messleitungen auf Durchgang, indem
Sie die beiden Messspitzen verbinden. Daraufhin muss
sich ein Wert von ca. 0 V einstellen.
- Verbinden Sie die beiden Messspitzen mit dem Messob-
jekt (Diode).
- Im Display wird die Durchlassspannung „UF" in Volt (V)
angezeigt. Ist „OL" ersichtlich, so wird die Diode in Sperr-
richtung (UR) gemessen oder die Diode ist defekt (Unter-
brechung). Führen Sie zur Kontrolle eine gegenpolige
Messung durch.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
f) Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen
sind.
- Schalten Sie das DMM ein und wählen den Messbereich
.
- Drücken Sie die Taste „MODE" um die Messfunktion
umzuschalten. Im Display erscheint das Symbol für Durch-
gangsprüfung. Eine erneute Betätigung schaltet in die
erste Messfunktion usw.
- Stecken Sie die rote Messleitung in die V-Messbuchse (8),
die schwarze Messleitung in die COM-Messbuchse (7).
- Als Durchgang wird ein Messwert < 100 Ohm erkannt und
es ertönt ein Piepton. Der Widerstandswert wird bis max.
200 Ohm angezeigt.
- Sobald „OL" (für Overload = Überlauf) im Display
erscheint, haben Sie den Messbereich überschritten bzw.
der Messkreis ist unterbrochen.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
15
