Diagnose mit Step 7
9.2
Diagnose mit Step 7
9.2.1
Diagnosemeldungen im Hardware-Konfigurator
Das BL67-Gateway für PROFINET zeigt im Hardware-Konfigurator der Step 7-Software kanalspezifische
Modul-Diagnosemeldungen an.
Darüber hinaus ist für jede kanalspezifische Diagnosemeldung ein spezieller Hilfetext hinterlegt, der
den Fehler genauer definiert:

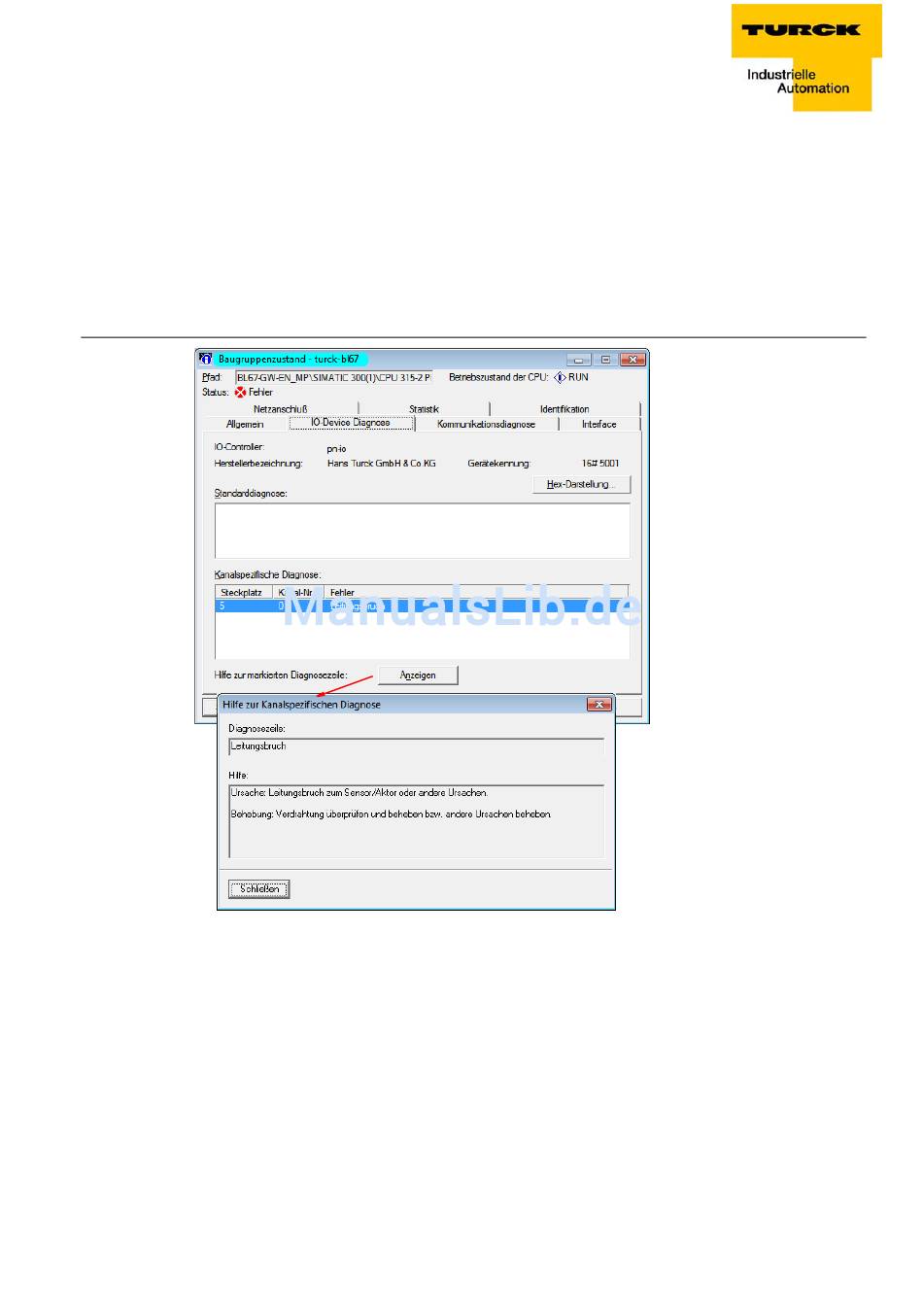

Abbildung 9-20:
Diagnose
A kanalspezifi-
sche Modul-
diagnosen
B herstellerspezifi-
sche Hilfetexte
D300814 0215- BL67 Multiprotokoll
A
B
9-19
