WICHTIGE ANMERKUNGEN FÜR DEN
BRENNEREINBAU

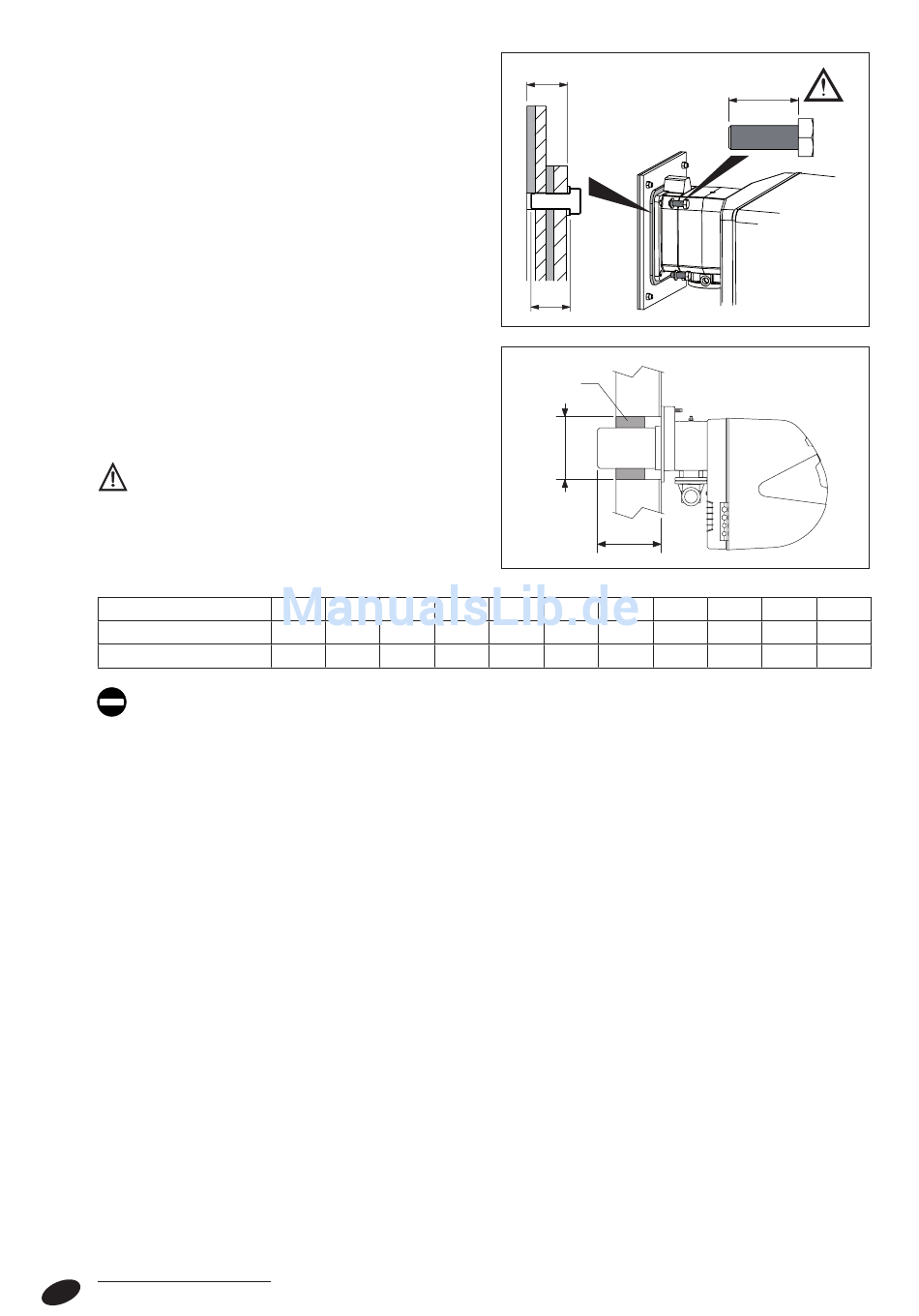

Überprüfen Sie vor der Befestigung des Brenners am
Heizkessel:
- Den richtigen Türanschlag (zur Änderung des
Türanschlags siehe entsprechenden Abschnitt)
- Ob die Länge (L) der Befestigungsschraube des
Brenners kleiner ist als der Gesamtwert (S) von
Dichtungen, Platten und Unterlegscheibe. Schrauben
größerer Länge können eine Verformung der Tür
einleiten, dadurch die hermetische Dichtwirkung
beeinträchtigen und Abgasverluste zur Folge haben.
Für den vorschriftsmäßigen Einbau wird auf die
Brenneranleitung verwiesen.
Bei Austausch allein des Kessels und Anwendung
vorhandener Brenner ist Folgendes zu überprüfen:
- Die Leistungseigenschaften des Brenners müssen mit
denen des Kessels übereinstimmen
- Länge und Durchmesser des Brennerrohrs müssen
den Abmessungen lt. Tabelle entsprechen
Nach Installation des Brenners in den Kessel muss
der Abstand zwischen Brennerrohr und feuerfestem
Belag der Tür mit der im Lieferumfang des Kessels
enthaltenen Keramikmatte (A) ausgefüllt werden.
MODELL
Brennerkopf L min (mm)
ø Türöffnung (mm)
Der Einsatz des vorhandenen Brenners bei geringeren Längen als oben angegeben ist verboten.
