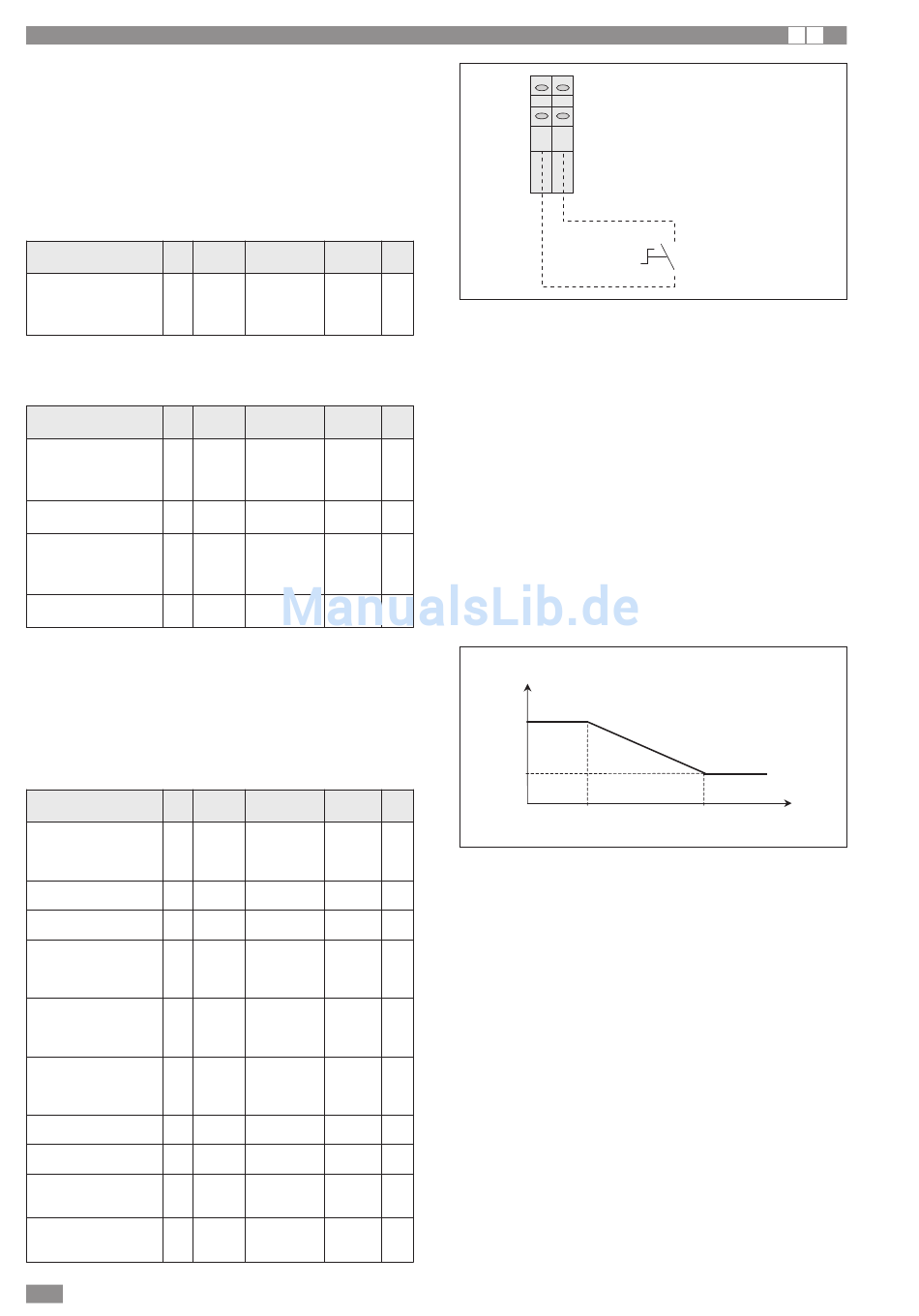

VOM INSTALLATEUR AUSZUFÜHRENDE ANSCHLÜSSE
Kontakt Freischaltung zweiter Sollwert Wasser
(Dual Setpoint)
Hiermit kann ein zweiter Sollwert des Wassers mit Fixpunkt
oder berechnet anhand der Klimakurve aktiviert oder deakti-
viert werden, um zwei Temperaturstufen für Niedertemperatur-
anlagen (Zone1) und für Hochtemperaturanlagen (Zone 2) zu
erhalten. Der zweite Sollwert wird aktiviert, indem der Digital-
eingang 22-23 geschlossen wird. Um den Kontakt freizuschal-
ten, den folgenden Parameter konfigurieren:
Parameter
Beschreibung Menü
Freischaltung Kontakt Dual
Setpoint
51
0 = Gesperrt
1 = Freigeschaltet
Parameterverzeichnis für die Einstellung des zweiten Soll-
werts für Wasser mit Fixpunkt:
Parameter
Beschreibung Menü
Art des Sollwerts Zone 2
im Heizbetrieb:
21
0 = Sollwert mit Fixpunkt:
1 = Klimakurve
Fixer Sollwert Vorlaufwas-
21
ser im Heizbetrieb, Zone 2
Art des Sollwerts Zone 2
im Kühlbetrieb:
21
0 = Sollwert mit Fixpunkt
1 = Klimakurve
Fixer Sollwert Vorlaufwas-
21
ser im Kühlbetrieb, Zone 2
Parameterverzeichnis für die Einstellung der Klimakurve im
Heizbetrieb und im Kühlbetrieb zweiter Sollwert für Wasser.
Für die Messung der Außenlufttemperatur wird der Fühler am
Gerät verwendet (5109 = 0 Werkseinstellung). Sollte der Luft-
fühler am Gerät für die richtige Messung der Temperatur nicht
aussagekräftig sein, ist ein externer Außenluftfühler vorzuse-
hen (5109 = 1), der als Zubehör geliefert wird.
Parameter
Beschreibung Menü
Art des Sollwerts Zone 2
im Heizbetrieb:
21
0 = Sollwert mit Fixpunkt
1 = Klimakurve
Max. Sollwert am Vorlauf im
21
Heizbetrieb (Tm1) Zone 2
Min. Sollwert am Vorlauf im
21
Heizbetrieb (Tm2) Zone 2
Mindest-Außentemperatur, der
die Höchst-Vorlauftemperatur
21
entspricht (Te1)
Zone 2
Höchst-Außentemperatur, der
die Mindest-Vorlauftemperatur
21
entspricht (Te2)
Zone 2
Art des Sollwerts Zone 2 im
Kühlbetrieb:
21
0 = Sollwert mit Fixpunkt
1 = Klimakurve
Max. Sollwert am Vorlauf im
21
Kühlbetrieb (Tm1) Zone 2
Min. Sollwert am Vorlauf im
21
Kühlbetrieb (Tm2) Zone 2
Mindest-Außentemperatur, der
die Höchst-Vorlauftemperatur 21
(Te1) Zone 2 entspricht
Höchst-Außentemperatur, der
die Mindest-Vorlauftemperatur 21
(Te2) Zone 2 entspricht
26 PBM-i + 6÷16 DE
Werksseitig Einzustel-
Nr. eingestellter Wert lender Wert
22 1 -
Werksseitig Einzustel-
Nr. eingestellter Wert lender Wert
10 0 0
11 45.0 - 0,5°C
30 0 0
31 7.0 - 0,5°C
Werksseitig Einzustel-
Nr. eingestellter Wert lender Wert
10 0
12 45.0 0,5°C
13 30.0 0,5°C
14 0.0 0,5°C
15 20.0 0,5°C
30 0
32 20.0 0,5°C
33 15.0 0,5°C
34 25.0 0,5°C
35 35.0 0,5°C
22 23
ME
-
ME
-
-
Sollwert
Vorlaufwasser
Tm1
(45.0°C)
Tm2
(30.0°C)
ME
Te1 (0.0°C)
-
-
I A
Dual Set Point
Te2 (20.0°C)
Außenlufttemperatur
(Referenzfühler vgl.
Parameter 5109)
