12:25 27,4 °C 26,4 °C
06.06.16
HOBBY
Hobby-Wohnwagenwerk
Ing. Harald Striewski GmbH
Harald-Striewski-Strasse 15
24787 Fockbek
Deutschland
1
Rückseite Leiterplatte TFT-Anzeige
1
2
3
Fernbedienung für das Bedienpanel
81
Info-Menü TFT-Panel
Hier werden die Daten zum Gerätehersteller angezeigt.

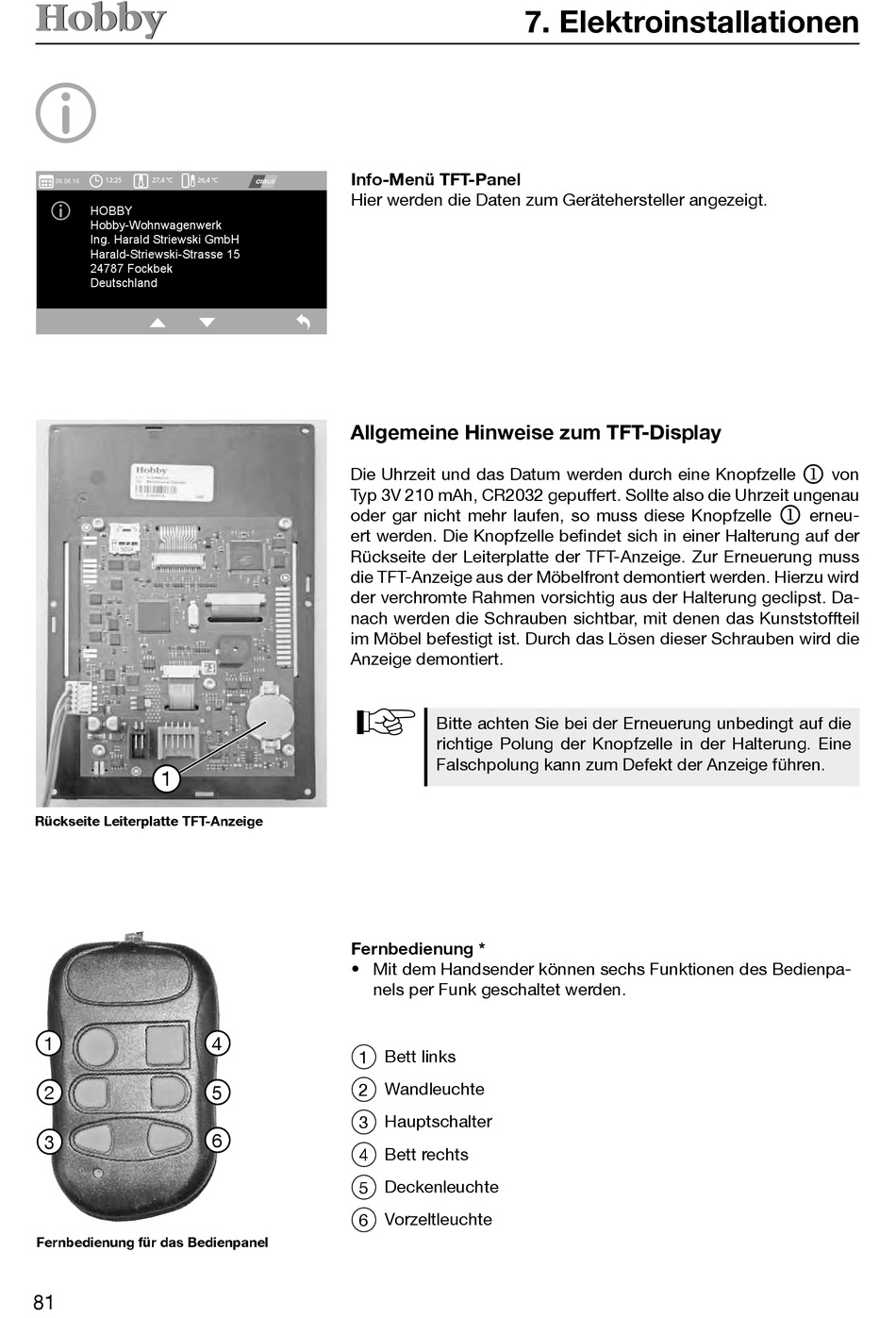

Allgemeine Hinweise zum TFT-Display

Die Uhrzeit und das Datum werden durch eine Knopfzelle
Typ 3V 210 mAh, CR2032 gepuffert. Sollte also die Uhrzeit ungenau
oder gar nicht mehr laufen, so muss diese Knopfzelle
ert werden. Die Knopfzelle befindet sich in einer Halterung auf der
Rückseite der Leiterplatte der TFT-Anzeige. Zur Erneuerung muss
die TFT-Anzeige aus der Möbelfront demontiert werden. Hierzu wird
der verchromte Rahmen vorsichtig aus der Halterung geclipst. Da-
nach werden die Schrauben sichtbar, mit denen das Kunststoffteil
im Möbel befestigt ist. Durch das Lösen dieser Schrauben wird die
Anzeige demontiert.
Fernbedienung *
• Mit dem Handsender können sechs Funktionen des Bedienpa-
nels per Funk geschaltet werden.
4
1
2
5
3
6
4
5
6
7. Elektroinstallationen
Bitte achten Sie bei der Erneuerung unbedingt auf die
richtige Polung der Knopfzelle in der Halterung. Eine
Falschpolung kann zum Defekt der Anzeige führen.
Bett links
Wandleuchte
Hauptschalter
Bett rechts
Deckenleuchte
Vorzeltleuchte
von
j
erneu-
j
