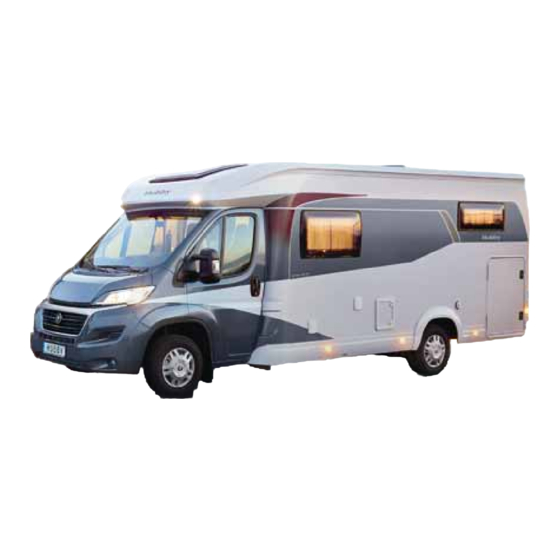

Hobby OPTIMA DE LUXE Bedienungshandbuch
  1. Anleitungen
  2. Marken
  3. Hobby Anleitungen
  4. Wohnmobile
  5. OPTIMA DE LUXE
  6. Bedienungshandbuch

Hobby OPTIMA DE LUXE Bedienungshandbuch

Vorschau ausblenden Andere Handbücher für OPTIMA DE LUXE:
Inhaltsverzeichnis

Werbung

Quicklinks

•
SIESTA DE LUXE
OPTIMA DE LUXE

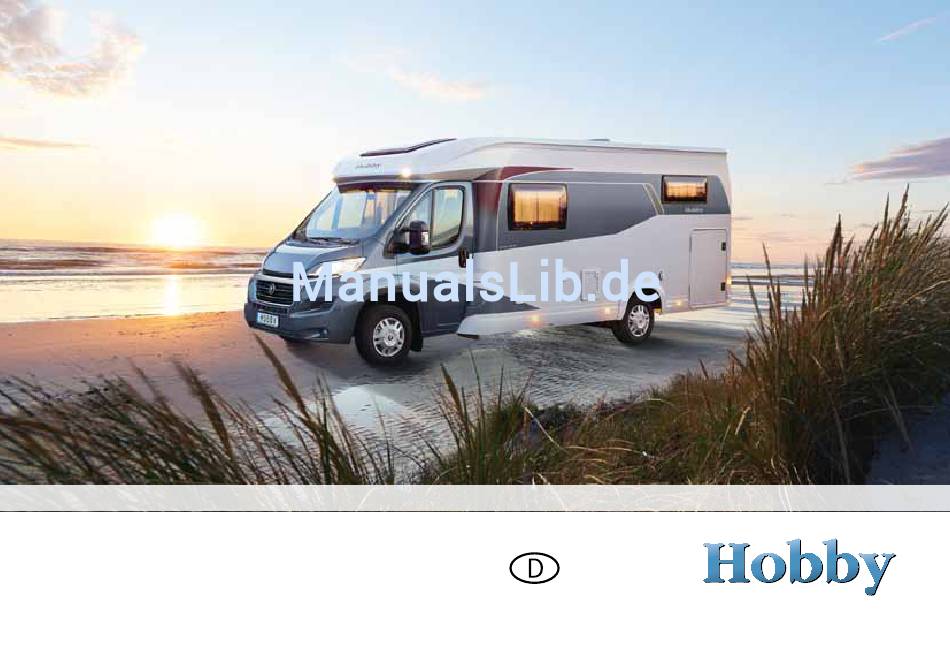

BEDIENUNGSHANDBUCH
Version 9/2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hobby OPTIMA DE LUXE

Inhaltszusammenfassung für Hobby OPTIMA DE LUXE

  • Seite 1 • SIESTA DE LUXE OPTIMA DE LUXE BEDIENUNGSHANDBUCH Version 9/2016...

  • Seite 2: Einleitung

    1. Einleitung Liebe Motorcaravaner, wir beglückwünschen Sie zum Erwerb Ihres neuen HOBBY-Reisemobils. Das in uns gesetzte Vertrauen ist Ansporn und Verpflichtung, unsere Reisemobile von Jahr zu Jahr durch neue Ideen, technische Innovationen und liebevolle Details noch besser zu machen. Mit komplett ausgestatteten und ausgereiften Modellen möchten wir Ihnen den perfekten Rahmen für die...

  • Seite 3: Inhaltsverzeichnis

    1. Einleitung Kapitel 1: Einleitung Reifenfülldruck ............27 Allgemeines..............4 Profiltiefe und Reifenalter ......... 28 Kennzeichnungen in der Bedienungsanleitung ..5 Felgen ............... 29 Radwechsel .............. 30 Kapitel 2: Sicherheit Reifenschnellreparaturset ......... 31 Bestimmungsgemäße Verwendung ......7 Kapitel 5: Aufbau Außen Allgemeines ..............
  • Seite 4 1. Einleitung 6.13 Sicherheitsgurte im Aufbau ........80 10.3 Kühlschrank .............172 6.14 Übersicht der Sitzplätze ........... 81 10.4 Gaskocher ...............176 10.5 Dunstabzugshaube..........178 Kapitel 7: Elektroinstallationen 10.6 Backofen ..............179 Sicherheitshinweise ..........84 10.7 Dachklimaanlage .............181 Elemente der elektrischen Anlage ......84 10.8 SAT-Anlage ..............182 Stromversorgung .............112...

  • Seite 5: Kapitel 1: Einleitung

    Sie sich bereits vor Antritt der steht Ihr Vertragshändler Ihnen gern zur Verfügung. ersten Fahrt gründlich damit vertraut. Ihr HOBBY-Reisemobil ist nach dem Stand der Technik und Füllen Sie die Garantiekarten der Einbaugeräte und Zubehörteile den anerkannten sicherheitstechnischen Regeln gebaut. Trotz in den separaten Anleitungen aus und schicken Sie die Garan- aller Vorsichtsmaßnahmen ist es möglich, dass Personen ver-...

  • Seite 6: Kennzeichnungen In Der Bedienungsanleitung

    1. Einleitung 1.2 Kennzeichnungen in der Bedienungsanleitung HOBBY gewährt Ihnen über Ihren Vertragspartner eine 5-Jahresgarantie auf Dichtigkeit des Reisemobils gemäß Dieses Handbuch erklärt Ihnen das Reisemobil auf folgende der Garantiebedingungen. Bei Fahrzeugübergabe erhalten Sie ein Garantieheft „5 Jahre Garantie auf Dichtigkeit“ durch Weise: Ihren Vertragshändler.
  • Seite 7 1. Einleitung Sonderausstattungen Aufzählungen Sie haben sich für ein Reisemobil mit individueller Ausstattung Aufzählungen erfolgen stichpunktartig und sind mit einem entschieden. vorangestellten Bindestrich „-” gekennzeichnet. Diese Bedienungsanleitung beschreibt alle Modelle und Aus- Handlungsanweisungen stattungen, die innerhalb des gleichen Programms angeboten Handlungsanweisungen erfolgen ebenfalls stichpunktartig werden.

  • Seite 8: Kapitel 2: Sicherheit

    2. Sicherheit 1. Einleitung Kapitel 2: Sicherheit Jede andersartige als die hier beschriebene Verwendung des Reisemobils ist untersagt und gilt als nicht bestimmungsgemäß. 2.1 Bestimmungsgemäße Verwendung 2.2 Allgemeines Das Reisemobil ist als mobile Reiseunterkunft für den privaten, nicht gewerblichen Gebrauch konzipiert. Eine Verwendung als •...

  • Seite 9: Brandschutz

    2. Sicherheit 2.3 Brandschutz Vorsichtsmaßnahmen gegen Feuer • Kinder nicht alleine im Fahrzeug lassen. • Brennbare Materialien von allen Heiz – und Kochgeräten fernhalten. • Veränderungen an der Elektroanlage, der Gasanlage oder den Einbaugeräten dürfen nur von autorisierten Fachwerk- stätten durchgeführt werden. •...

  • Seite 10: Ausrüstung

    2. Sicherheit 2.4 Ausrüstung 2.4.1 Notfallausrüstung Damit Sie für einen Notfall vorbereitet sind, sollten Sie die drei Ret- tungsmittel stets mit sich führen und sich damit vertraut machen. Verbandkasten Der Verbandkasten sollte jederzeit griffbereit sein und einen festen Platz im Reisemobil besitzen. Nach Entnahme von Teilen 100 m aus dem Verbandkasten sind diese unverzüglich zu ersetzen.

  • Seite 11: Bordwerkzeug

    2. Sicherheit Reisemobile ab 3,5 t zulässigem Gesamtgewicht müssen zusätzlich eine Warnblinkleuchte und ab 4 t zulässigem Gesamtgewicht mindestens 2 Unterlegkeile mitführen (nicht im Lieferumfang enthalten). Werkzeugkasten 2.4.2 Bordwerkzeug In jedem Fahrzeug ist eine individuelle Grundausstattung an Bordwerkzeug und Zubehör vorhanden. Der Werkzeugkasten wird dem Fahrzeug lose beigelegt.

  • Seite 12: Vor Der Fahrt

    StVZO fallen, sind genehmigungspflichtig! - Zulassungsbescheinigung Teil II und/oder Bei weiteren Fragen oder Problemen ist Ihr autorisierter Certificate of Conformity (CoC) Hobby-Vertragshändler jederzeit für Sie da! - Elektronische Versicherungsbestätigung/eVB-Nummer - Personalausweis oder Meldebescheinigung Bitte informieren Sie sich im Ausland über ggf. geltende nationale Bestimmungen in Bezug auf die Zulassung und - Ggf.

  • Seite 13: Vor Jeder Fahrt

    2. Sicherheit 2.5.2 Vor jeder Fahrt Verkehrssicherheit • Vor Fahrtbeginn die Funktion der Signal- und Beleuch- tungseinrichtung (Batterietrennschalter einschalten), der Lenkung und der Bremsen prüfen. • Nach einer längeren Standzeit (ca. 10 Monate) die Bremsanlage und die Gasanlage von einer autorisierten Fachwerkstatt prüfen lassen.

  • Seite 14: Fahrzeug Vorbereiten

    2. Sicherheit Innen Außen Auch im Inneren des Reisemobils müssen Sie einige Vorbe- Gehen Sie um das Reisemobil herum und bereiten Sie es wie reitungen treffen. folgt auf die Fahrt vor: Innenraum vorbereiten Fahrzeug vorbereiten • Lose Gegenstände ordnen und in den Fächern verstauen. •...

  • Seite 15: Während Der Fahrt

    2. Sicherheit • Verdunkelungssystem für Fahrerhaus vollständig öffnen und arretieren. • Ggf. Thermovorhang aus dem Fahrerhaus entfernen. • Ggf. Duschtüren sichern. Fahrzeug nicht überladen! Unbedingt die zulässigen Achs- lasten, die technisch zulässige Gesamtmasse sowie die zulässige Höhe, Breite und Länge des Reisemobils beachten. Gasflaschen nur im vorgesehenen Gasflaschenkasten festverzurrt transportieren.

  • Seite 16: Kurvenfahren

    2. Sicherheit • Kindersitze nur an Sitzplätzen mit werkseitig montierten • Fahrgeschwindigkeit den Straßen- und Verkehrsverhältnissen Dreipunktgurten anbringen. anpassen. • Die Drehsitze in Fahrtrichtung drehen und arretieren. Während • Bergabfahrten grundsätzlich nicht schneller als Bergauf- der Fahrt dürfen die Sitze nicht gedreht werden. fahrten.

  • Seite 17: Wirtschaftliches Fahren

    2. Sicherheit Wirtschaftliches Fahren Rückwärtsfahren/Rangieren Der Motor Ihres Reisemobils ist nicht darauf ausgelegt, Ihr Reisemobil ist weitaus größer als ein Pkw. ständig unter Volllast zu fahren. Zum Rückwärtsfahren/Rangieren gilt: Zum Fahren gilt: • Auch bei richtig eingestellten Außenspiegeln gibt es einen •...

  • Seite 18: Nach Der Fahrt

    2. Sicherheit 2.7 Nach der Fahrt Bei Minustemperaturen Handbremse höchstens leicht anziehen und unbedingt Gang einlegen, um ein Einfrieren Stellplatzauswahl der Handbremse zu vermeiden! Zur Stellplatzauswahl gilt: Verbraucher umschalten • Stellplatz möglichst bei Tageslicht beurteilen. • Möglichst waagerechten Stellplatz auswählen. Zum Umschalten der Verbraucher gilt: •...

  • Seite 19: Kapitel 3: Fahrwerk

    Schild an der Instrumententafel wiederholt. Zusätzlich ist die FIN sowohl auf dem Fabrikschild des Basisfahrzeuges als auch auf dem Hobby-Fabrikschild (im Motorraum vorne auf der Kühlerbrücke) angegeben. Bitte halten Sie die FIN für jede Anfrage oder bei jedem Besuch...

  • Seite 20: Beladung

    Staukästen und in Achs- nähe verstaut. • Reisemobile nie hecklastig beladen, da das Fahrverhalten negativ beeinflusst wird. Hobby-Fabrikschild • Je niedriger der Schwerpunkt des Reisemobils ist, desto Genehmigungsnummer besser ist das Kurven- und Fahrverhalten. Herstellerstufe •...
  • Seite 21 3. Fahrwerk Heckgarage Dachlast (modellabhängig) (max. 50 kg) Beim Beladen der Heckgarage auf die zulässigen Achslasten Die Höhe des Reisemobils kann von Fahrt zu Fahrt aufgrund und die technisch zulässige Gesamtmasse achten. Zuladung verschiedener Dachlasten variieren. gleichmäßig verteilen und sichern. Zu hohe Punktlasten be- Für die Dachlast gilt: schädigen den Bodenbelag.

  • Seite 22: Massendefinition Reisemobile

    Gewicht einer 11 kg Alu-Gasflasche: 1. Technisch zulässige Gesamtmasse (t.z.G.) 11 kg Gasfüllung: Die Angabe der technisch zulässigen Gesamtmasse erfolgt nach Vorgabe des Hobby-Wohnwagenwerkes in Zusammenar- gesamt: beit mit den Herstellern der vorherigen Baustufen (Fiat). Diese Masse berücksichtigt die spezifischen Betriebsbedingungen, b) Flüssigkeiten...
  • Seite 23 − nicht zum serienmäßigen Ausstattungsumfang gehört, Die verbleibende Zuladung (5.) muss immer größer oder gleich − unter der Verantwortung von Hobby oder des Basisfahr- der Mindest-Nutzlast (6.) sein; dies gilt es bei der Fahrzeugkon- zeugherstellers montiert wurde, figuration zu beachten.

  • Seite 24: Anhängevorrichtung

    Anhängekupplung 3.4 Anhängevorrichtung Eintragung von Zubehör in die Zulassungsdokumente Das maximale Zuggesamtgewicht, die Anhängelast sowie die • Lassen Sie Ihre Anbauten von Ihrem HOBBY-Fachhändler Stützlast können dem Kapitel 14 "Technische Daten" ent- montieren. nommen werden. • Fahren Sie mit Ihrem Reisemobil bei einer Sachverstän- digenorganisation oder einem Technischen Dienst (z.B.

  • Seite 25: Automatisiertes Getriebe

    3. Fahrwerk Aus der Mittelstellung, die dem Vorwärtsgang entspricht, Im Ausland ggf. nationale Regelungen beachten. kann der Hebel wie folgt bewegt werden: Bitte vergessen Sie nicht, dass Anhängekupplung, Motor- − nach vorne (Stellung -), um einen niedrigeren Gang zu radhalterung, Luftfederung und/oder zusätzliche Federblät- wählen (d.h.

  • Seite 26: Automatikbetrieb

    3. Fahrwerk Automatikbetrieb Es wird empfohlen, das Getriebe bei längeren Standzeiten Um den Automatikbetrieb ein- bzw. auszuschalten muss der mit laufendem Motor in den Leerlauf (N) zu stellen. Schalthebel in Richtung A/M gedrückt werden. Das System Das Gaspedal darf nicht verwendet werden, um das Fahr- schaltet automatisch auf der Grundlage der Fahrzeuggeschwin- zeug im Stand zu halten (z.B.

  • Seite 27: Kapitel 4: Räder Und Reifen

    • Nie mit überladenem Fahrzeug fahren. 16'' 180 Nm 15'' 160 Nm An Ihrem HOBBY-Reisemobil sind schlauchlose Reifen mon- tiert. In diese Reifen dürfen auf gar keinen Fall Schläuche eingezogen werden! Anzugsmomente alle 5000 km oder mindestens einmal Winterreifenpflicht in Deutschland! jährlich kontrollieren.

  • Seite 28: Reifenfülldruck

    4. Räder und Reifen 27 Schneeketten 4.3 Reifenfülldruck Fülldruck aller Reifen etwa alle 4 Wochen und vor langen Fahrten Nicht schneller als 50 km/h fahren. überprüfen. Auf schneefreien Straßen keine Schneeketten verwenden. Zur Prüfung des Reifenfülldruckes gilt: Schneeketten können nur auf Reifen montiert werden,die •...

  • Seite 29: Profiltiefe Und Reifenalter

    4. Räder und Reifen 4.4 Profiltiefe und Reifenalter Erneuern Sie Ihre Reifen, sobald die Profiltiefe nur noch 1,6 mm beträgt. Die Mindestprofiltiefe gewährt nur einen Rest an Fahrsicherheit. Folgende Empfehlungen sind zu beachten: Sommersicherheitsgrenze 3,0 mm Wintersicherheitsgrenze 4,0 mm Reifen dürfen nicht über Kreuz ausgetauscht werden, d.h. von der rechten Fahrzeugseite auf die linke und umgekehrt.

  • Seite 30: Felgen

    4. Räder und Reifen 29 4.5 Felgen Verwenden Sie nur Felgen, die über die Fahrzeuggenehmigung abgedeckt sind. Falls Sie andere Felgen benutzen möchten, müssen Sie folgende Punkte beachten. Zur Benutzung anderer Felgen gilt: – Größe, – Ausführung, – Einpresstiefe und –...

  • Seite 31: Radwechsel

    4. Räder und Reifen 4.6 Radwechsel • Radbefestigung einschrauben und über Kreuz leicht anziehen. • Wagenheber ablassen und entfernen. Radwechsel vorbereiten • Radbefestigungsschrauben mit Radschlüssel gleichmäßig • Fahrzeug auf möglichst ebenem und festem Boden parken. anziehen. Den Sollwert des Anzugsmomentes der Radbe- •...

  • Seite 32: Reifenschnellreparaturset

    4. Räder und Reifen 31 Das Reifenschnellreparaturset ist bei Außentemperaturen zwischen -40°C und + 50°C verwendbar. Die Handhabung des Reifenschnellreparatursets ist in der beiliegenden Anleitung beschrieben. Die Dichtflüssigkeit besitzt ein Haltbarkeitsdatum. Achten Sie daher auf das Ablaufdatum. Abgelaufene Dichtflüssig- keit gewährt keine einwandfreie Funktion. Reifenschnellreparaturset 4.7 Reifenschnellreparaturset Ihr Reisemobil verfügt serienmäßig über kein Ersatzrad.

  • Seite 33: Kapitel 5: Aufbau Außen

    5. Aufbau Außen Kapitel 5: Aufbau Außen 5.1 Belüftung und Entlüftung Für die Belüftung gilt: Die richtige Be- und Entlüftung des Reisemobils ist Vorausset- zung für einen angenehmen Wohnkomfort. In Ihrem Reisemobil ist eine zugfreie Belüftung über den Triebkopf und Entlüftung über die Dachhauben integriert, die in ihrer Wirkungsweise nicht beeinträchtigt werden dürfen.
  • Seite 34 5. Aufbau Außen Die Belüftungsgitter des Kühlschrankes nicht blockieren, um die Kühlleistung und Funktion des Kühlschrankes nicht einzu- schränken. Bei Winterbetrieb sind spezielle Abdeckplatten für die seitlichen Belüftungsgitter einzusetzen. Diese Winterabdeckungen sind Sonderzubehör und erhalten Sie kostenpflichtig über Ihren Vertragshändler. Beachten Sie die Hinweise auf den Abdeckungen.

  • Seite 35: Öffnen Und Schließen Von Türen Und Klappen

    5. Aufbau Außen 5.2 Öffnen und Schließen von Türen und Klappen Schlüssel Mit dem Reisemobil werden folgende Schlüssel ausgeliefert: Zwei Schlüssel, passend für folgende Schlösser des Basisfahrzeuges: - Fahrer-/Beifahrertür und Tankdeckel. - Eine Codekarte. Beachten Sie bitte hierzu die Bedienungsanleitung des Heizungskamin Basisfahrzeugherstellers.

  • Seite 36: Eingangstür Außen

    5. Aufbau Außen Die Eingangstür ist Ihr Fluchtweg im Notfall. Deshalb nie die Tür von aussen zustellen! Nur mit geschlossener Eingangstür fahren. Führungsschiene des Mückenschutzgitters nicht als Ein- stiegshilfe nutzen, um Beschädigungen zu vermeiden. Eingangstür außen Eingangstür außen Öffnen • Schloss mit Schlüssel entriegeln. •...

  • Seite 37: Eingangstür Innen

    5. Aufbau Außen Insektenschutzplissee Optima De Luxe Eingangstür innen Eingangstür innen Verdunkelungsplissee und Mückenschutz (optional bei Siesta De Luxe) Öffnen Verdunkelungsplissee sowie Mückenschutz in der Ein- • Griff ziehen, bis die Tür öffnet. gangstür werden durch Ziehen in die gewünschte Position gebracht.
  • Seite 38 5. Aufbau Außen Garagenklappe Porta-Potti-Klappe Garagenklappe / Stauraumklappe Toilettenklappe (modellabhängig) Öffnen Öffnen • Schloss mit Schlüssel entriegeln. • Beide Schlösser mit dem Schlüssel entriegeln. Die Griffe • Beide Knöpfe ( ) drücken und Klappe öffnen. springen leicht vor. • Griffe nach links drehen. Schließen •...

  • Seite 39: Türen- Und Klappenfeststeller

    5. Aufbau Außen Gasflaschenkastenklappe Feststeller mit Gegenstück Gasflaschenkastenklappe Türen- und Klappenfeststeller Die Eingangstür sowie einige Außenklappen können mit Hilfe von Das bzw. die Lüftungsgitter im Gasflaschenkasten darf/ Feststellern an der Außenwand des Reisemobils befestigt werden. dürfen nicht verschlossen oder abgedeckt werden. Feststellen Öffnen •...
  • Seite 40 5. Aufbau Außen Klappfeststeller Abdeckklappe Abdeckklappen Feststellen • Feststeller aufklappen. • Tür/Klappe komplett öffnen und mit dem Feststeller fixieren. Abdeckklappen decken den Zugang zu Wasser-, Gas- oder Elektrikkomponenten ab, zum Beispiel: Lösen des Feststellers • Feststeller aufklappen und Tür/Klappe zurückschwenken. Frischwassereinfüllstutzen Türen und Klappen müssen zu Fahrtantritt immer Vorzeltaußensteckdose mit Antennenanschluss...

  • Seite 41: Kraftstoffeinfüllstutzen

    5. Aufbau Außen Öffnen • Abdeckklappe unten an der Lasche anfassen und nach oben aufschwenken. Schließen • Abdeckklappe an der Lasche anfassen und schließen, bis diese einrastet. Die Bedienung der einzelnen Komponenten entnehmen Sie bitte den jeweiligen Kapiteln Wasser, Gas und Elektrik. Tankverschluss Kraftstoffeinfüllstutzen Abdeckklappen müssen im Fahrbetrieb fest verschlossen...

  • Seite 42: Eingangsstufe

    5. Aufbau Außen Eingangsstufe ausgefahren Eingangsstufe eingefahren Trittstufenschalter 5.3 Eingangsstufe Schließen • Schalter im Eingangsbereich drücken. Die Reisemobile besitzen eine elektrisch ausfahrbare Eingangs- Die Eingangsstufe fährt automatisch ein. stufe Positionieren Sie sich beim Betätigen des Schalters nicht im direkten Ausfahrbereich der Stufe. Verletzungsgefahr! Betreten Sie die Eingangsstufe erst dann, wenn sie voll- ständig ausgefahren ist! Die Tastenbelegung kann modellabhängig variieren.

  • Seite 43: Hubstützen

    5. Aufbau Außen Hubstützen eingeklappt Hubstützen ausgeklappt 5.4 Hubstützen Hubstützen einklappen • Hubstützen mit Kurbel entspannen. Die Hubstützen befinden sich im hinteren Bereich an der • Gleichmäßig kurbeln bis Hubstütze wieder die waagerechte Rahmenverlängerung. Ausgangsposition erreicht hat. Hubstützen ausklappen • Kurbel am Außensechskant ansetzen.

  • Seite 44: Heckleiter

    5. Aufbau Außen Heckleiter Heckleiter ausgeklappt 5.5 Heckleiter Einklappen • Leiter hochklappen. Mit Hilfe der Heckleiter kann auf das Dach des Reisemobils • Schlüssel 90° nach rechts drehen. gelangt werden, zum Beispiel um die Dachreling zu beladen. • Stift reindrücken, so dass die Leiter arretiert ist. Der untere Teil der Heckleiter ist durch ein Schloss gegen das •...
  • Seite 45 5. Aufbau Außen Die maximale zulässige Dachlast beträgt 80 kg. Vorsicht beim Betreten des Daches. Es besteht extreme Rutschgefahr bei feuchtem oder vereistem Dach. Die Heckleiter ist vor Fahrtantritt einzuklappen und zu Nicht betreten !!! verriegeln. Nicht betreten !!! Dachrundungen Für die Dachlast gilt Das Dach ist nicht für Punktbelastungen ausgelegt.
  • Seite 46 5. Aufbau Außen • Bei Beladung die maximal zulässigen Achslasten beachten. • Maße der Dachlast zur Höhe des Fahrzeuges hinzurechnen. • Im Fahrerhaus eine Notiz mit der Gesamthöhe gut sichtbar anbringen. Bei Brücken und Durchfahrten muss dann nicht mehr gerechnet werden. Der Transport von Dachlasten ist nur über einen zusätz- lichen geeigneten Dachträger möglich.

  • Seite 47: Fahrradträger

    5. Aufbau Außen Beladener Fahrradträger (Beispiel Aluline) Gesicherter Fahrradträger 5.6 Fahrradträger • Achten Sie darauf, dass vorhandene Beleuchtungseinrich- tungen weder ganz noch teilweise durch die Ladung ver- deckt werden. Bitte lesen Sie vor Gebrauch die separate Bedienungs- anleitung des Fahrradträgers. Die maximal zulässige Nutzlast des Fahrradträgers beträgt: Das Fahrverhalten des Reisemobiles ändert sich mit einem Hersteller Thule (De Luxe-Heck)
  • Seite 48 5. Aufbau Außen Sicherung des Fahrradträgers Sicherung für die Fahrräder Wird der Heckfahrradträger nicht benötigt, ist dieser hochzu- klappen und zu sichern. Nutzen Sie dafür die separaten Befesti- gungen (ggf. im Beipack). Im Fahrbetrieb mit Fahrrädern muss der Fahrradträger aufge- klappt und die Sicherungen fest verzurrt werden.

  • Seite 49: E-Bike-Träger Velo

    5. Aufbau Außen • Halten Sie sich immer an die zulässige Tragfähigkeit des Trägers in Höhe von 80 kg und überlasten Sie diesen niemals. • Mit voll beladenem Heckträger wird je nach Ladungs- überhang die Hinterachse be- und die Vorderachse entlastet.

  • Seite 50: Markise

    Einfahren Je nach Modell verfügt ihr Reisemobil über eine auf das Dach • Haken der Kurbelstange in die Getriebeöse einhängen. (Optima De Luxe) oder auf die Seitenwand (Siesta De Luxe) • Kurbelstange gegen den Uhrzeigersinn drehen bis die aufgesetzte Markise.

  • Seite 51: Kapitel 6: Aufbau Innen

    6. Aufbau Innen Kapitel 6: Aufbau Innen Siesta Optima 6.1 Öffnen und Schließen von Türen, Klappen und Schubladen Griff mit Schließmechanismus Möbeltüren mit Schließmechanismus Stau- und Hängeschränke Öffnen • Taster (Siesta: von oben) zum Entriegeln der Klappe drücken. • Am Griff ziehen, bis die Klappe offen ist. Schließen • Klappe am Griff zudrücken, bis Klappe spürbar schließt und verriegelt.

  • Seite 52: Einfache Möbeltüren Und Möbeltüren Mit Magnetschnappern

    6. Aufbau Innen Spiegelschrank Einfache Möbeltür Magnetverschluss Einfache Möbeltüren und Möbeltüren mit Magnetschnappern Spiegelschränke Waschraum Öffnen • Spiegelschranktür durch Drücken von hinten an der Öffnen unteren Kante öffnen. • Am Griff ziehen und Tür aufschwenken. Schließen Schließen • Spiegelschranktür in Ausgangsposition führen, bis diese • Tür am Griff zudrücken, bis diese spürbar schließt. selbstständig und spürbar arretiert. Die Möbeltüren werden im geschlossenen Zustand ggf. durch einen Magneten gehalten, deshalb nur leichte Ge- genstände darin verstauen.

  • Seite 53: Möbeltüren Mit Klinke

    6. Aufbau Innen Waschraumtürgriff Druckverschluss Küchenschublade Möbeltüren mit Klinke Küchenschubladen und -auszüge Waschraumtür Auszüge mit Druckverschluss Öffnen • Klinke zum Öffnen und Schließen der Tür drücken. • Taster von unten zum Entriegeln des Auszugs drücken. • Am Griff ziehen bis der Auszug offen ist. Schließen • Auszug am Griff zudrücken, bis der Auszug spürbar schließt und einrastet.

  • Seite 54: Küchenschubladen/-Schränke Mit Pushlock

    6. Aufbau Innen Schließen • Auszug am Griff zuschieben, bzw. Tür am Griff schließen. • Pushlock (Druck-Rastknopf) drücken bis der Knopf einrastet und der Auszug/die Tür gesichert ist. Bitte beachten Sie unbedingt die maximale Belastbarkeit von 15 kg je Schublade. Pushlock in Verbindung mit Küchenschublade Küchenschubladen/-schränke mit Pushlock Jede einzelne Schublade ist durch einen separaten Pushlock gesichert. Öffnen • Pushlock (Druck-Rastknopf) drücken bis der Knopf...

  • Seite 55: Möbeltüren Mit Drehknopf

    6. Aufbau Innen Dreholive Rolltür im Waschraum Möbeltüren mit Drehknopf Rolltüren Kleiderschrank (modellabhängig) Öffnen • Knopf zum Öffnen bzw. Schließen der Tür drehen. • Rolltüren am Griff/Steg anfassen und aufschieben. Schließen • Tür am Griff/Steg anfassen und bis zum Anschlag zu- schieben.

  • Seite 56: Fernsehhalter

    6. Aufbau Innen Fernsehauszug Fernsehhalter arretiert Fernsehhalter ausgefahren 6.2 Fernsehhalter Fernsehhalter für Flachbildschirm • Zum Entriegeln die Metallschiene nach rechts bewe- 230 V Steckdosen sowie der Antennenanschluss für Fernseher gen, die Arretierung löst sich und der Fernsehhalter kann bzw. Receiver befinden sich in unmittelbarer Nähe. ausgefahren werden. • Zum Einfahren den Halter in die Ausgangsposition schie- Fernsehauszug für Flachbildschirm ben, bis die Verriegelung wieder arretiert.

  • Seite 57: Tische

    6. Aufbau Innen Absenken • Hebel komplett umlegen, um Arretierung zu lösen. • mit beiden Händen die Tischplatte nach unten drücken. • Hebel wieder in Ausgangsposition komplett umlegen, um den Tisch in der Position zu arretieren. Um den Tisch komplett abzusenken, muss die Platte so positioniert werden, dass sie nicht auf den Sitztruhen aufliegen kann. Säulenhubtisch Säulenhubtisch abgesenkt 6.3 Tische Säulenhubtisch (bei T65 GQ/HGQ serienmäßig) Der Säulenhubtisch lässt sich absenken, verschieben und auch um 360° um sich selbst drehen. Verschieben und drehen • Hebel öffnen, damit sich der Tisch stufenlos auf der...

  • Seite 58: Hängetisch

    6. Aufbau Innen Hängetisch mit ausschwenkbarer Tischplatte Sicherungsstift an der Unterseite der Tischplatte Hängetisch • Tischplatte an der Vorderkante mit dem gekürzten Stützfuß auf den Boden stellen. Der Hängetisch kann im abgesenkten Zustand als Bettunterbau benutzt werden. Ausschwenken Absenken • Sicherungsstift ziehen. • Untere Tischplatte in die gewünschte Position • Die ausschwenkbare untere Tischplatte vollständig ein- schwenken. klappen bis diese selbstständig arretiert. • Verriegelung runterdrücken. Die Modelle A65 GM und A70 GM verfügen über keine • Tischplatte vorne ca.

  • Seite 59: Sitzgruppen Und Schlafbereiche

    6. Aufbau Innen Sitzbankverbreiterung Quersitz 6.4 Sitzgruppen und Schlafbereiche Umbau Quersitz (nur Optima De Luxe, modellabhängig) Die Sitzgruppen können zum Schlafen zu Betten umgebaut Für die Nutzung der zusätzlichen Schlafmöglichkeit im Bug- werden. bereich muss der Quersitz umgebaut werden. Umbau Bettenverbreiterung (nur Siesta De Luxe) Umbau • Sitz- und Rückenpolster entfernen. • Sitz- und Rückenpolster entfernen. • Verriegelung der Bettverbreiterung lösen. • Tisch absenken (Hängetisch: untere Platte muss dabei • Äußere Platte...
  • Seite 60 6. Aufbau Innen Verlängerungsstück für Bettenverbreiterung Bettenverbreiterung Bettenverbreiterung Bei Modellen mit Einzelbetten über der Garage können diese mit Hilfe der Bettenverbreiterung verbunden werden. • Schieben/Legen Sie das Verlängerungsstück in/auf die Schienen (ggf. die Bettdeckel ein Stück anheben). • Legen Sie anschließend die Einlegematratze in die Bettenverbreiterung ein. • Hängen Sie die Leiter in die dafür vorgesehenen Aufnah- ein. Die Leiter befindet sich bei Auslieferung in der Garage.
  • Seite 61 6. Aufbau Innen Alkoven zusammen geschoben Sicherungsnetz Alkoven/F-Bett Heck quer/Hubbett Der Alkovenboden lässt sich für eine angenehmere Sitzposi- tion zusammenschieben. Hierzu wird er mit Hilfe des mon- tierten Griffs nach vorne geschoben. Eltern sind dafür verantwortlich, darauf zu achten, dass Klein- kinder nicht aus den oberen Kojen herausfallen. Sollten sich Kleinkinder im Alkoven, in erhöhten F-Betten über der Garage Achten Sie bei der Benutzung der oberen Betten durch oder auf den Hubbetten befinden, müssen die vorhandenen Kleinkinder auf die Gefahr des Herunterfallens! Sicherungsnetze zum Schutz gegen das Herausfallen hochgezogen und in die Halterungen eingehängt werden.
  • Seite 62 6. Aufbau Innen Stufe eingefahren Stufe ausgezogen Stufe Heckbett Stufe einfahren (modellabhängig) • Stufe langsam und gleichmäßig bis zum Anschlag zurück in die Verkleidung schieben. Einige Heckbetten werden über eine ausziehbare Stufe er- • Stufe durch Drücken des Pushlocks sichern. klommen. Die Stufe ist durch einen Pushlock gesichert. Stufe ausziehen Vor Antritt der Fahrt ist die Stufe in die Verkleidung zu • Pushlock drücken, der Knopf springt hervor. schieben und mit dem Pushlock zu sichern. • Stufe an der Aussparung gleichmäßig und vorsichtig bis zum Anschlag herausziehen.

  • Seite 63: Leiteraufstieg

    6. Aufbau Innen Leiterbefestigung Hubbett herabgelassen Hubbett mit Seilzugtechnik Leiteraufstieg (modellabhängig) Bedienung Alkoven, obere Stockbetten und Heckbetten (modellabhängig) • Ggf. die Rückenlehnen und Kopfstützen der Sitzbank ent- können über Leitern bestiegen werden. fernen. • Die Beleuchtung unterhalb des Hubbettes ausschalten. • Die Leiter mit den Haken am oberen Ende fest am vor- • Die Arretierung des Hubbettes lösen, indem Sie den gesehenen Griff oder hinter der Metallschiene (modell- Knopf gedrückt halten. abhängig) einhaken. • Das Hubbett am Griff bis zur gewünschten Position • Die Leiter fest auf den Boden stellen. (max. bis zum Anschlag) herunter ziehen. • Die Leiter über der Schiene einhaken. Darauf achten, dass die Leiter nicht verrutschen kann.
  • Seite 64 6. Aufbau Innen • vor Fahrtantritt das Hubbett wieder in die obere Ausgangs- position bringen und arretieren. Maximale Belastung des Hubbettes: 200 kg Beim Hochfahren des Hubbettes darauf achten, dass die seitlichen Stoffblenden nicht nach außen hinter das Hubbett rutschen und sich in der Mechanik verhaken. Bei Nichtgebrauch des Fahrzeuges das Hubbett ein Stück absenken oder die Matratze aus dem Hubbett entfernen, um genügend Luftzirkulation im Bereich des Hubbettes zu Kinderbetten gewährleisten. Kinderbetten Fenster an Kinderbetten können nur einen Spalt breit geöffnet werden, um das Herausfallen von Kindern wirkungsvoll zu ver- hindern. Bei dem Modell A55 GS kann das untere Bett entfernt werden, um den Platz als Garage nutzen zu können. • Matratze zusammenklappen und verstauen. • Danach die beweglichen Bettunterteile entfernen und sicher verstauen.

  • Seite 65: Polsterumbau

    6. Aufbau Innen 6.5 Polsterumbau Die Modelle A55 GS und V60 GF können nicht umgebaut werden, da die Konstruktion der Sitzgruppe dies nicht hergibt. Die Hubbettwagen können nicht umgebaut werden, aus- genommen davon sind der T60 H und der T65 HGQ. Verstell-Mechanismus für Queensbett Queensbett höhenverstellbar* (T65 GQ/T65 HGQ) Um die Bereiche um das Queensbett besser passieren zu können, empfiehlt es sich, das Bett abzusenken. In der oberen Position ist der Ein- und Ausstieg in und aus dem Bett bequemer. Queensbett anheben und absenken • Die beiliegende Kurbel mit dem Haken zuerst durch die Aussparung unter dem Bettkasten durchführen.

  • Seite 66: Polsterumbau T65 Fl/T60 H Optima Mit Sonderwunsch L-Sitzgruppe + Säulenhubtisch

    6. Aufbau Innen Zusatzpolster (nur bei T65 FL / T60 H) Zusatzpolster Kopfstütze Kopfstütze Rückenpolster Rückenpolster Rückenpolster Rückenpolster Sitzpolster Sitzpolster Sitzpolster Zusatzpolster Zusatzpolster Sitzpolster Rückenpolster Sitzpolster Zusatzpolster Polsterumbau Optima (Modellbeispiel) Polsterumbau T65 FL/T60 H Optima mit Sonderwunsch 1. Tisch in der unteren Schiene einhaken (siehe 6.3 Tische). L-Sitzgruppe + Säulenhubtisch 2. Ausdrehplatte des Tisches zur rechten Seite komplett 1. Tisch in die untere Position fahren (siehe 6.3 Tische). ausdrehen.
  • Seite 67 6. Aufbau Innen Kopfstütze Kopfstütze Rückenpolster Rückenpolster Sitzpolster Rückenpolster Kopfstütze Sitzpolster Sitzpolster Zusatzpolster Rückenpolster Zusatzpolster Rückenpolster Sitzpolster Zusatzpolster Sitzpolster Polsterumbau T65 GE/T65 GQ/T65 HGQ Optima mit Son- Polsterumbau Siesta derwunsch L-Sitzgruppe + Säulenhubtisch 1. Tisch in der unteren Schiene einhaken (siehe 6.3 Tische). 1. Tisch in die untere Position fahren (siehe 6.3 Tische). 2.

  • Seite 68: Waschraum

    6. Aufbau Innen Die festen Duschtüren müssen im Fahrbetrieb in der Aus- gangsposition arretiert werden. Achten Sie darauf, dass die Duschtür bei Heizungsbetrieb nicht die Warmluftaustrittdüse abdeckt. Feste Duschtüren 6.6 Waschraum Feste Duschtüren (bei Optima De Luxe inklusive) Der Waschraum kann optional mit einer festen Duschtür anstatt eines Duschvorhanges ausgerüstet werden. Vorbereitung • Arretierungen an den Rundtüren bzw. an der Falttür lösen • Rundtüren und ggf. Falttür aneinanderreihen, sodass eine abgetrennte Duschkabine entsteht.
  • Seite 69 6. Aufbau Innen Wäscheleine Fangstück Gegenstück Wäscheleine (Optima De Luxe) • Zum Spannen der Wäscheleine das Fangstück heraus- ziehen und in das gegenüberliegende Gegenstück Die Modelle der Baureihe Optima sind mit einer Wäscheleine oben durch die geweitete Öffnung nach unten einhaken. im Waschraum ausgerüstet. • Für den Rückbau das Fangstück wieder aus dem Ge- genstück lösen und die Wäscheleine langsam zurück- führen. Im Fahrbetrieb die Wäscheleine nicht belasten, wir em- pfehlen die Wäscheleine während der Fahrt in Ausgangs-...

  • Seite 70: Fenster

    6. Aufbau Innen Schließen • Fenster leicht anheben, damit der Aussteller ausrastet. • Fenster zuklappen. • Alle Riegel in Ausgangsposition drehen, so dass diese hinter die Böckchen greifen und die Scheibe an die Dichtung ziehen. Fenster an Kinderbetten können als Herausfallschutz nur einen Spalt breit geöffnet werden. Fensterriegel 6.7 Fenster Alle Fensterriegel an der unteren, langen Kante des Fensters verfügen über Verriegelungsknöpfe . Um diese Fensterrie- gel öffnen zu können, müssen die Verriegelungsknöpfe gedrückt werden. Fensterriegel an der senkrechten Kante des Fensters haben keine Verriegelungsknöpfe. Ausstellfenster mit Raster-Ausstellern Öffnen • Alle Riegel um 90° drehen. • Fenster am Riegel nach außen drücken, bis ein Klicken hörbar ist. Das Fenster bleibt automatisch in dieser Stel- lung stehen. Es sind mehrere Stufen einstellbar.
  • Seite 71 6. Aufbau Innen Fenster dürfen während der Fahrt nicht geöffnet sein. Benutzen Sie niemals Enteisungsspray oder einen Eiskratzer für die Fenster am Reisemobil. Bei hoher Luftfeuchtigkeit kann es zu einer Beschlagbil- dung innerhalb der Scheibe kommen, die bei trockenem Wetter wieder zurückgeht. Fensteraufsteller stufenlos Fensteraufsteller stufenlos Öffnen • Alle Riegel um 90° drehen. • Fenster mit der einen Hand am Riegel nach außen drücken, bis der gewünschte Öffnungswinkel erreicht ist. Dann mit der anderen Hand die Drehschraube anziehen, bis ein Widerstand spürbar ist und das Fenster seine Position hält. Schließen • Drehschraube lockern, sodass das Fenster zugeklappt werden kann.
  • Seite 72 6. Aufbau Innen Kombinieren • Sonnenschutzrollo langsam und gleichmäßig nach unten ziehen, dann das Insektenschutzrollo bis zur gewünschten Stufe herunter ziehen. Sonnen- und Insektenschutzrollo Sonnen- und Insektenschutzrollo Sonnen- und Insektenschutzrollos sind im Fensterrahmen integriert und stufenlos verstellbar. Schließen • Griff für Sonnenschutzrollo oder Lasche für Insekten- schutzrollo langsam und gleichmäßig in die ge- wünschte Position bringen. Öffnen • Rollo langsam und gleichmäßig nach oben schieben.
  • Seite 73 6. Aufbau Innen Küchenfenster Optima De Luxe Verriegelung Insektenschutzplissee Küchenfenster Optima De Luxe Insektenschutzrollo öffnen: • Verriegelung kippen und Insektenschutzrollo an der Beim Küchenfenster der Baureihe Optima De Luxe muss Schiene langsam und gleichmäßig bis nach oben ziehen. das Insektenschutzrollo mit Hilfe der Verriegelung Verdunkelungsrollo arretiert werden. Sonnen- und Insektenschutzrollo kombinieren: • Zuerst das Sonnenschutzrollo langsam und gleichmäßig an der Schiene in die gewünschte Position bringen. Insektenschutzrollo schließen: Dann das Insektenschutzplissee langsam und gleichmäßig...
  • Seite 74 6. Aufbau Innen Schließen • Fenster leicht anheben, damit der Aussteller ausrastet. • Fenster zuklappen. • Alle Riegel in Ausgangsposition drehen, so dass diese hin- ter die Böckchen greifen und die Scheibe an die Dichtung ziehen. Das Dachfenster muss während der Fahrt verschlossen sein. Dachfenster Optima De Luxe Dachfenster Dachfenster verfügen über integrierte Plissees, die bei Bedarf durch Zuziehen geschlossen werden können. Verdunkelungsplissee bei längerer Standzeit des Fahr- zeugs unbedingt öffnen, um Hitzestau zu vermeiden. Öffnen • Alle Riegel um 90° drehen. • Fenster am Riegel nach außen drücken, bis ein Klicken hörbar ist. Das Fenster bleibt automatisch in dieser Stel- lung stehen. Es sind mehrere Stufen einstellbar.

  • Seite 75: Verdunkelungssystem Für Fahrerhaus

    6. Aufbau Innen Verdunkelungssystem Frontscheibe Verdunkelungssystem Seitenscheibe Frontsystem 6.8 Verdunkelungssystem für Fahrerhaus • Verriegelungen zusammendrücken, um Schließmecha- Das Schließen der Verdunkelung ist nur im Stillstand des Fahr- nismus zu öffnen. zeugs und bei abgestelltem Motor erlaubt. Vor Fahrtantritt ist • Griffleiste in der Mitte zusammenführen. Magnetver- das System komplett zusammenzufalten und zu verriegeln. schluss verriegelt automatisch. Bei Nichtgebrauch des Reisemobils ist das Verdunkelungssys- Seitensystem tem zu öffnen, da dieses ansonsten durch Wärmeeinwirkung • Verriegelungen zusammendrücken, um Schließmecha- und UV-Strahlung dauerhaft geschädigt wird. nismus zu öffnen. • Griffleiste bis Anschlagleiste führen. Magnetver- schluss verriegelt automatisch. Das Verdunkelungssystem darf niemals während der Fahrt als Sonnenblende genutzt oder geschlossen werden.

  • Seite 76: Thermovorhang Für Fahrerhaus

    6. Aufbau Innen Der Thermovorhang verfügt über eine Klappe für den Zu- gang zum Radio und der Lüftung. Die Klappe wird mittels Magnetverschluss und Halteknopf verschlossen. Wenn draußen kein Frost ist und es mal auf die Schnelle gehen soll, genügt es, den Vorhang einfach aufzustellen und die Lasche zwischen Dachhimmel und Sonnenblende zu schieben. Dann kann man auch auf die seitliche Anbrin- gung verzichten. Thermovorhang 6.9 Thermovorhang für Fahrerhaus * Anbringung • Entlang der Oberkante befindet sich eine Lasche, die zwischen Dachhimmel und Sonnenblende geschoben wird. • Die Druckknöpfe an den Gegenstücken entlang der B- Säule befestigen, sie sorgen für einen dichten Abschluss und Halt. Vor Fahrtantritt ist der Thermovorhang vollständig aus dem Fahrerhaus zu entfernen und im Fahrzeug zu ver- stauen.

  • Seite 77: Dachhauben

    6. Aufbau Innen 6.10 Dachhauben Sicherheitshinweise • Dachhauben bei starkem Wind/ Regen/ Hagelschlag etc. und bei Außentemperaturen unter - 20°C nicht öffnen! • Dachhauben bei Frost oder Schnee nicht mit Gewalt öffnen, da Bruchgefahr der Scharniere und Öffnungs- mechanik besteht. • Vor dem Öffnen Schnee, Eis oder starke Verunreini- gungen entfernen. Zum Öffnen der Dachhaube unter Bäumen, in Garagen o.ä. den Raumbedarf beachten.

  • Seite 78: Insektenschutz- Und Verdunkelungsplissees

    6. Aufbau Innen Insektenschutz- und Verdunkelungsplissees Beide Plisses können durch waagerechtes Verschieben stufen- los verstellt werden. Kleine Dachhaube Verriegelungsknopf Kleine Dachhaube Öffnen • Die Dachhaube kann entgegen der Fahrtrichtung hoch- gestellt werden. Verriegelungsknopf drücken und die Dachhaube mit dem Einstellbügel in die gewünschte Position bringen. Schließen • Einstellbügel entlang der Führung leiten und Dachhaube schließen. Die Haube verriegelt, wenn der Bügel hinter den Verrieglungsknopf hakt. Die maximale Fahrgeschwindigkeit beträgt 130 km/h, da je nach Fahrzeugaufbau oder Einbauposition Geräuschent- wicklungen oder Beschädigungen auftreten können.

  • Seite 79: Sitze Im Fahrerhaus

    6. Aufbau Innen Sitzgruppe Hebel zum Drehen der Sitze 6.11 Sitze im Fahrerhaus Hebel zum Drehen befindet sich an der Außenkante der Sitze im Fahrerhaus. Alle Reisemobile (bis auf A65 GM / A70 GM) verfügen über drehbare Fahrer- und Beifahrersitze, mit denen der Sitze drehen Wohnraum um entsprechende Sitzmöglichkeiten erweitert • Armlehnen nach oben stellen. werden kann. Die Bedienung entnehmen Sie bitte der Be- • Sitz in Mittelstellung schieben.

  • Seite 80: Sitze Im Aufbau

    6. Aufbau Innen Sitzbank im Aufbau Umbau L-Sitzgruppe Umbau der L-Sitzgruppe 6.12 Sitze im Aufbau Polsterbefestigung Zur Nutzung des äußeren Sitzplatzes bei Modellen mit L- Sitzgruppe* (nur Optima De Luxe) muss diese vor Fahrtbeginn umgebaut werden. Die Sitzpolster werden durch eine Anti-Rutsch-Matte gehalten. Die Rückenpolster sind mit Klettband befestigt. • Sitz- und Rückenpolster entfernen. • Sitztruhendeckel der Sitzbank nach oben klappen. • Einlegeplatte komplett nach oben herausziehen.

  • Seite 81: Sicherheitsgurte Im Aufbau

    6. Aufbau Innen • Den oberen Gurtteil über die Schulter und diagonal über die Brust führen. • Den unteren Gurtteil am Becken anlegen. Abschnallen • Taste am Gurtschloss drücken, damit die Schlosszunge entriegelt wird. • Vor der Fahrt anschnallen und während der Fahrt ange- schnallt bleiben. • Gurtbänder nicht beschädigen oder einklemmen. Sicherheitsgurte Beschädigte Sicherheitsgurte von einer Fachwerkstatt 6.13 Sicherheitsgurte im Aufbau auswechseln lassen. • Die Gurtbefestigungen, die Aufrollautomatik und die Gurtschlösser nicht verändern. Die Sitzgruppen sind mit Sicherheitsgurten ausgestattet. • Jeden Sicherheitsgurt nur für eine erwachsene Person verwenden. Gegenstände nicht zusammen mit Personen Beachten Sie die jeweilige Sitzplatzübersicht ihres Fahr- befestigen.

  • Seite 82: Übersicht Der Sitzplätze

    6. Aufbau Innen 6.14 Übersicht der Sitzplätze A55 GS T65 FL / T65 HFL Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplätze 5 - 6: Nutzung während der Fahrt nicht zulässig. A65 GM / A70 GM T65 GE Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplätze 1 - 6: Nutzung während der Fahrt zulässig. Sitzplatz 5: Nutzung während der Fahrt nicht zulässig. T60 H T65 GQ / T65 HGQ Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplatz 5: Nutzung während der Fahrt nicht zulässig. Sitzplätze 5 - 6: Nutzung während der Fahrt nicht zulässig.
  • Seite 83 6. Aufbau Innen T70 E T70 HF Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplätze 5 - 6: Nutzung während der Fahrt nicht zulässig. Sitzplätze 5 - 6: Nutzung während der Fahrt nicht zulässig. T70 F T75 HGE Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplätze 5 - 6: Nutzung während der Fahrt nicht zulässig. Sitzplätze 5 - 6: Nutzung während der Fahrt nicht zulässig. V60 GF T70 GE Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplatz 5: Nutzung während der Fahrt nicht zulässig.
  • Seite 84 6. Aufbau Innen V65 GE Sitzplätze 1 - 4: Nutzung während der Fahrt zulässig. Sitzplatz 5: Nutzung während der Fahrt nicht zulässig.

  • Seite 85: Kapitel 7: Elektroinstallationen

    7. Elektroinstallationen Kapitel 7: Elektroinstallationen 7.2 Elemente der elektrischen Anlage Ratschläge und Kontrollen 7.1 Sicherheitshinweise Wichtig Elektroinstallationen in den HOBBY-Reisemobilen sind nach • Die elektrische Anlage des Reisemobils sollte vorzugswei- den geltenden Vorschriften und Normen ausgeführt. se im Zeitraum von weniger als drei Jahren, und wenn das Reisemobil häufig benutzt wird, jährlich durch einen kom- petenten Elektriker besichtigt und geprüft werden. Dieser • Die Sicherheits- bzw. Gefahrenhinweise in Form von...

  • Seite 86: Batterieladegerät

    7. Elektroinstallationen • Das Wasser in den Tanks nicht zu lange stehen lassen, um • AGM-Batterien sind wartungsfrei, brauchen aber konstante Verkrustungen zu vermeiden, vor allem im Abwassertank. Wiederaufladung / Erhaltungsladung. • Tanks regelmäßig spülen. • Den festen Sitz der Batterieklemmen kontrollieren und eventuelle Oxydschichten entfernen. 230 V-Sicherungsautomat mit FI-Schalter • Bei längerer Nichtbenutzung der Aufbaubatterie (2 Wochen Der 230 V-Sicherungsautomat versorgt und schützt die 230V- und länger) Batterietrennschalter öffnen. Der Ruhestrom, Verbraucher. den einige elektrische Verbraucher ständig verbrauchen, • Um die 230 V-Versorgung in der ganzen Anlage auszuschal- entlädt die Aufbaubatterie. Trotz unterbrochenem Batterie- ten, den 230 V-Sicherungsautomat auf “0” (OFF) stellen.
  • Seite 87 7. Elektroinstallationen TFT-Bedienpanel erneutes Drücken des Hauptschalters wieder aktiviert werden können. Hierbei wird auch der Dimmzustand der regelbaren Beleuchtungen wieder hergestellt. • Wird der Hauptschalter bei eingeschalteter Anlage mindestens vier Sekunden lang gedrückt, schalten sich neben den derzeit aktivierten Geräten auch die 12 V-Steckdosen vollständig ab (betrifft auch Toilettenspülung und Wasserpumpe). Es erfolgt keine Speicherung der aktuellen Betriebszustände. Das System besteht aus einer Steuerelektronik, einem TFT- Panel mit Tastenfeld und mehreren Drei-Tasten-Bedienfeldern. Der 12 V-Betrieb des Kühlschrankes erfolgt bei laufendem Motor des Fahrzeuges automatisch, ohne den Hauptschalter Es ermöglicht die Bedienung der verschiedenen Leuchten und betätigen zu müssen. Der Wahlschalter des Kühlschrankes einiger 230 V-Verbraucher. Zusätzlich werden auf dem TFT- muss dazu auf 12 V-Betrieb stehen. Alle anderen 12 V -Ver- Display verschiedene Informationen und Messwerte angezeigt. braucher müssen beim Betrieb aus der Aufbau-Batterie über den Hauptschalter aktiviert werden.

  • Seite 88: Einstiegsleuchte

    7. Elektroinstallationen Beleuchtung Deckenleuchte Einstiegsleuchte Sitzgruppe • Mit kurzer Betätigung der Taste wird die jeweilige Leuchte • Mit der Betätigung dieser Taste wird die Einstiegsleuchte ein- ein- und ausgeschaltet. Eine längere Betätigung der Taste und ausgeschaltet. Ein Einschalten dieser Leuchte ist nicht führt zur Regelung der Leuchtstärke. Die eingestellte Leucht- möglich, wenn der Motor läuft. Beim Einschalten des Motors stärke bleibt gespeichert, sodass nach dem Ausschalten und geht die Leuchte automatisch aus. Wiedereinschalten die ursprüngliche Leuchtstärke wieder Die Einstiegsleuchte muss während der Nutzung im öffent- hergestellt wird. Wird die Spannungsversorgung des Systems lichen Straßenverkehr ausgeschaltet sein.

  • Seite 89: Standby-Modus

    7. Elektroinstallationen Startdisplay TFT-Bedienpanel Hauptdisplay B Hier können die aktuellen Zustände und Werte der vorhandenen Komponenten an festgelegten Orten abgelesen werden. Stand-by Modus 01.09.15 09:11 22,5 °C 21,5 °C - Das Display wird leicht abgedunkelt, wenn in einem Zeit- raum von einer Minute keine Funktion ausgeführt wird. - Das Display schaltet sich ab und erscheint schwarz, wenn in einem Zeitraum von 10 Minuten keine Funktion ausgeführt wurde. Ein / Ausschalter Stromversorgung Ein / Aus Schalter Heizung Klimaanlage Ist das Symbol in grün dargestellt, sind die 12 V-Steck- Stromversorgung dosen sowie die Wasserpumpe aktiv. Das weiße Symbol...

  • Seite 90: Ladung Über Lichtmaschine

    Ein/Aus Schalter am Display 7. Elektroinstallationen Wasser Ver- und Endsorgung Ladung über Lichtmaschine Truma-Heizung (Serie) oder Alde-Warmwasser- Ein / Aus Schalter Popupfenster / Heizung Klimaanlage Stromzuführ Heizung heizung* (je nach Ausstattung) Der Motor ist gestartet, die Aufbau- und die Starter- Stromversorgung Fehlermeldung Ein/Aus Schalter am Display batterie sind parallel geschaltet. Achtung Netz- und Autospannung! rot = Störung, grün = in Betrieb Ultraheat kühlen...

  • Seite 91: Steuerungsknopf

    = in Betrieb, Satellit gefunden veränderten Wert. Ausgewählte Funktionen/Symbole werden Orange = Antenne dreht gelb dargestellt. Zu verändernde Werte werden weiß hinter- legt. HOBBY Connect Grün = in Betrieb, Verbindung aktiv Orange = System startet oder fährt runter Die Beschreibungen zum Hobby Connect waren zum Zeit- punkt der Drucklegung noch nicht vervollständigt. Bitte...

  • Seite 92: Elektrische Abwassertankheizung (Funktion Alde-Warmwasserheizung)

    Füllstand Füllstand 7. Elektroinstallationen Frischwassertank Abwassertank Elektrische Abwassertankheizung 09.01.15 12:30 23,5 °C 18,0 °C (Funktion Alde-Warmwasserheizung) Wassertank Ist das Reisemobil mit einer Alde-Warmwasserheizung* aus- gestattet, wird der Abwassertank elektrisch beheizt. Die Heiz- automatic tank funktion wird über den Softkey aktiviert und deaktiviert. control Im Untermenü wird das Symbol grün dargestellt, wenn die Funktion aktiv ist. Der Heizbetrieb startet dann automatisch, automatic tank wenn:...
  • Seite 93 7. Elektroinstallationen U = aktuelle Ladespannung 09.01.15 12:30 23,5 °C 18,0 °C Batterie- = aktueller Ladestrom/Entladestrom management = Restlade-/Restlaufzeit der Batterie in Stunden = Temperatur der Batterie R = Kalibrierkontrolle des Batteriesensors Charger 14,2 V 14,2 V 13,5 V 7,2 A 7,2 A 3,6 A 1,3 h...

  • Seite 94: Fehlermeldungen

    7. Elektroinstallationen Fehlermeldungen Sensor manuell kalibrieren Das System kann manuell kalibriert werden, wenn kein Ver- braucher im 12 V-Betrieb eingeschaltet ist. 09.01.15 12:30 23,5 °C 18,0 °C Durch Öffnen des Batterietrennschalters muss die Aufbau- elektronik ausgeschaltet werden (siehe Position Batterietrenn- schalter). Jetzt kann der Sensor sich kalibrieren, der Vorgang ist nach ca. 3 Std. abgeschlossen. Wenn jetzt der Batterie- Warnmeldung Unterspannung trennschalter wieder eingeschaltet wird, sollte am Display der Die Warnung erscheint, wenn ein Spannungswert von 10,8V...

  • Seite 95: Regulierung Lüfter

    7. Elektroinstallationen 09.01.15 12:30 23,5 °C 18,0 °C 09.01.15 12:30 23,5 °C 18,0 °C 09.01.15 12:30 23,5 °C 18,0 °C 09.01.15 Bat. 1: SOH: 42 % : 14,2 V Bat. Mot.: SOH: 92 % Bat. 1: 060 Ah AGM : 14,2 V Bat.
  • Seite 96 7. Elektroinstallationen Verlassen der Menüs über die Zurück-Funktion oder automa- 09.01.15 12:30 23,5 °C 18,0 °C tisch nach einer Minute. Bat. 1: 095 Ah AGM Motor: 095 Ah Einstellung des Batterietyps Typ und Kapazität der Batterien sind ab Werk eingestellt. Beim Wechsel des Batterietyps müssen diese Einstellungen geän- dert werden. Anhand der Pfeiltasten oder über den Steuerungsknopf den gewünschten Wert anwählen und mithilfe der +/- Funktionen erhöhen oder vermindern. Wird ein Wert über den Steuerungs- knopf verändert, muss er durch Drücken des Steuerungs- knopfes bestätigt werden.

  • Seite 97: Timer Programmieren

    Lichtsystem 7. Elektroinstallationen 09.01.15 12:30 23,5 °C 18,0 °C 09.01.15 12:30 23,5 °C 18,0 °C Lichtsystem 18:00 to 20:30 on 0:00 to 0:00 off 01.07.15 14:00 ------- ------- An/Aus Timer aktivierterTimer Leuchte (blauer Punkt) eingeschaltet Timer programmieren 09.01.15 (grüner Punkt) 12:30 23,5 °C 18,0 °C...
  • Seite 98 7. Elektroinstallationen Der aktivierte Timer wird im Hauptmenü des Lichtsystems Heizung 06.06.16 12:25 ALDE 27,4 °C 26,4 °C durch einen blauen Punkt im entsprechenden Leuchten- Hauptdisplay / Inhalt 18 °C symbol kenntlich gemacht. 40°C Das Menü kann über die „Zurück“-Funktion verlassen werden 12:30 23,5 °C 18,0 °C 09.01.15 oder wechselt automatisch nach 1 Minute zum Startdisplay. 18 °C 50°C oder 65°C möglich Gas / 1000 W / 2000 W / 3000 W möglich Menüleiste / Einstellungen Heizungsmenü...

  • Seite 99: Einstellung Der Gewünschten Raumtemperatur

    7. Elektroinstallationen Dem Bediener werden auf den ersten Blick die gewünschte 06.06.16 12:25 27,4 °C 26,4 °C 06.06.16 Raumtemperatur (°C), die kurzfristige Steigerung der Warm- Hauptdisplay / Inhalt wassermenge zum Duschen (°C) und die Betriebsart (Gas/ Elektro ) angezeigt. Das untere Menüsymbol wird grün ange- zeigt, wenn die Heizung in Betrieb ist. Nebenstehend wird der Wert 18 °C on = an oder Menüleiste / Einstellungen...
  • Seite 100 7. Elektroinstallationen 06.06.16 12:25 27,4 °C 26,4 °C 06.06.16 12:25 27,4 °C 26,4 °C 06.06.16 06.06.16 12:25 27,4 °C 26,4 °C 06.06.16 12:25 27,4 °C 26,4 °C 06.06.16 12:25 40 °C 40 °C Kurzfristige Steigerung der Warmwassermenge Obiges Menü ist nur bei der Truma Combi E-Heizung und Informationss HAUPTDISPLAY MENÜLEISTE...
  • Seite 101 7. Elektroinstallationen Über die Pfeile (Menüleiste C) oder durch Drehen des Steuerungs- 26,4 °C 06.06.16 12:25 27,4 °C 26,4 °C 06.06.16 12:25 27,4 °C 26,4 °C knopfes die gewünschte Betriebsart auswählen (gelb hinterlegt) Truma und über die „An/Aus“-Funktion oder durch Drücken des Steue- Truma Gerätetechnik rungsknopfes aktivieren. GmbH & Co KG http://www.truma.com/ Bitte beachten Sie auch die Beschreibung zu der Heizung im Kapitel 10. Info-Menü Informationsseite MENÜLEISTE HAUPTDISPLAY MENÜLEISTE Hier werden die Daten zum Gerätehersteller angezeigt.
  • Seite 102 7. Elektroinstallationen 12:30 23,5 °C 18,0 °C 12:30 23,5 °C 18,0 °C 09.01.15 09.01.15 Klima DOMETIC DOMETIC 19 °C 09.01.15 12:30 23,5 °C 18,0 °C DOMETIC 19 °C Untermenü Wahl der Betriebsart Klima DOMETIC Im Menü der Dometic-Klimaanlage werden dem Bediener auf Kühlen den ersten Blick die eingestellte Betriebsart, die Lüfterstufe und die gewünschte Raumtemperatur angezeigt. Das untere Heizen 12:30...
  • Seite 103 7. Elektroinstallationen 12:30 23,5 °C 18,0 °C 12:30 23,5 °C 18,0 °C 09.01.15 09.01.15 12:30 23,5 °C 18,0 °C 09.01.15 09.01.15 12:30 23,5 °C 18,0 °C 09.01.15 20° C 20° C Temperatureinstellung Lüfterstufe einstellen Hier kann die gewünschte Temperatur eingestellt Hier kann die gewünschte Lüfterstufe eingestellt werden. Bei Umluftbetrieb nicht möglich, da werden (Stufe 1-3 und maximale Lüftung). keine K ühl- oder Heizfunktion aktiv ist. Bei Automatikbetrieb wird auch die Lüftung auto- matisch reguliert, so dass hier keine separate Einstellung vorgenommen werden kann.
  • Seite 104 7. Elektroinstallationen Die Werte können über die Softkeys der Menüleiste C „+/-“ oder 12:30 23,5 °C 18,0 °C ,0 °C 09.01.15 12:30 23,5 °C 18,0 °C 09.01.15 durch das Drehen des Steuerungsknopfes verändert werden. Dometic Der neue Wert wird automatisch beim Verlassen des Untermenüs Info: übernommen. Dometic Servicepartner http://service-location.dometic.com http://dometic.com Bitte beachten Sie hierzu auch die Beschreibungen im Kapitel 10.7 Dachklimaanlage. Info-Menü Hier werden die Daten zum Gerätehersteller angezeigt. Die Untermenüs wechseln über die „Zurück“-Funktion in das Hauptmenü. Das Hauptmenü kann über die „Zurück“-Funk- tion zurück zum Startdisplay verlassen werden. Alle Menüs wechseln automatisch nach einer Minute zum Startdisplay.

  • Seite 105: Radiovorbereitung

    7. Elektroinstallationen 12:25 27,4°C 26,4°C 09.01.15 12:30 23,5 °C 18,0 °C 06.06.16 Radiovorbereitung 09.01.15 12:30 23,5 °C 18,0 °C Klima TRUMA Radio Bei einer nachträglich nachgerüsteten Truma-Klimaanlage Über die An/Aus-Funktion kann das Radio ein- und ausge- kann außerdem das Untermenü zur Regelung der Beleuchtung schaltet werden. Ist das Radio eingeschaltet, wird das Symbol angewählt werden. grün dargestellt. Durch Erhöhen oder Vermindern des Wertes über die „+/-“...
  • Seite 106 7. Elektroinstallationen 09.01.15 12:30 23,5 °C 18,0 °C 06.06.16 12:35 27,4 °C 26,4 °C 19.2°E North 09.01.15 12:30 23,5 °C 18,0 °C Anzeige Ist-Zustand AUX (Funktion Duo Control inkl. Eis-Ex SAT-Anlage KATHREIN AUX ist ein externer Relaisausgang, der die Eis-Ex-Patrone im Im Hauptmenü der Satellitenanlage wird unten links der Ist- Gasflaschenkasten ein- und ausschaltet.

  • Seite 107: Zurück-Funktion

    7. Elektroinstallationen Nebenstehend rechts wird folgendes angezeigt: 06.06.16 12:35 27,4 °C 26,4 °C Position gewählter Satellit Funktionen der Menüleiste C: Albania North Antenne aufstellen / in Parkposition stellen (ebenfalls über Softkey oder Steuerungsknopf) Untermenü Position einstellen Notausfunktion, Einstellbare Länder sind in der Länderliste hinterlegt, Aufstell- oder Parkvorgang wird abgebrochen einstellbare Regionen sind North / Middle / South.
  • Seite 108 7. Elektroinstallationen 06.06.16 12:35 27,4 °C 26,4 °C 06.06.16 12:35 27,4 °C 26,4 °C CAP 650 Version: 2.23 KATHREIN-Werke KG Info: http://kathrein.com 19.2° E ASTRA Untermenü Satellit einstellen Info-Menü Einstellbare Satelliten sind in der Satellitenliste Hier werden die Daten zum Gerätehersteller hinterlegt. angezeigt. Einstellen des Satelliten Zurück Beim Verlassen des Menüs wird die Antenne automatisch aufgestellt und der angezeigte Satellit gesucht.
  • Seite 109 7. Elektroinstallationen 31.08.15 7:48 21,4°C 20,4°C 01.09.15 08:59 19,5 °C 17,5 °C 0 °C 01.09.15 7:48 31.08.15 0 °C 8:59 21,4°C 20,4°C 12:00 Anzeige der Daten aus Kopfzeile A Einstellungsmenü (für Daten aus der Kopfzeile A) Dieses Menü zeigt die Daten aus der Kopfzeile A in übersicht- Im Einstellungsmenü können das Datum und die Uhrzeit einge- licher Form an. Das Menü kann nur über die „Zurück“-Funk- stellt werden. Der gewünschte Wert wird über den Steuerungs- tion verlassen werden, es erfolgt kein automatischer Wechsel knopf oder über die Pfeile links und rechts angesteuert. Durch zum Startdisplay.
  • Seite 110 7. Elektroinstallationen Außerdem ist es möglich, die angezeigte Innen- und Außentem- 12:25 27,4 °C 26,4 °C 06.06.16 peratur zu kalibrieren, da Temperatureinflüsse an den Fühlern HOBBY zu einer Abweichung zwischen angezeigter und tatsächlicher Hobby-Wohnwagenwerk Temperatur führen können. Ing. Harald Striewski GmbH Harald-Striewski-Strasse 15 Die Temperaturanzeige kann um maximal +/-12 °C verändert...

  • Seite 111: Allgemeine Hinweise Zum Tft-Display

    7. Elektroinstallationen Rückseite Leiterplatte TFT-Anzeige Allgemeine Hinweise zum TFT-Display Die Uhrzeit und das Datum werden durch eine Knopfzelle von Typ 3V 210 mAh, CR2032 gepuffert. Sollte also die Uhrzeit ungenau oder gar nicht mehr laufen, so muss diese Knopfzelle Nebenpanel(e) Bett erneuert werden. • Jedes Nebenpanel am Bett schaltet durch kurze Betätigung die Beleuchtung Bett links , Bett rechts . Die Taste Die Knopfzelle befindet sich in einer Halterung auf der schaltet die Deckenbeleuchtung der Sitzgruppe oder Rückseite der Leiterplatte der TFT-Anzeige. Zur Erneuerung im Bettbereich (bei Optima die Ambientebeleuchtung im muss die TFT-Anzeige aus der Möbelfront demontiert werden.

  • Seite 112: Nebenpanele Eingang

    7. Elektroinstallationen Nebenpanel Waschraum Nebenpanele Eingang • Mit kurzer Betätigung der Taste wird die Beleuchtung im Die Funktionen dieser Nebenpanele bestehen auch, wenn die Waschraum (und ggf. in der separaten Dusche) eingeschaltet. Hauptschalterfunktion am TFT-Panel ausgeschaltet ist. Das Nebenpanel steuert die elektrische Trittstufe. • Während der Betätigung der Taste wird die Stufe aus- gefahren und mit Betätigung der Taste wieder einge- fahren (Tastenbelegung kann modellabhängig variieren). • Mit kurzer Betätigung der Taste wird die Einstiegsleuch- te eingeschaltet (nicht bei laufendem Motor). • Mit kurzer Betätigung der Taste wird die Deckenbe- leuchtung eingeschaltet.

  • Seite 113: Stromversorgung

    7. Elektroinstallationen 7.3 Stromversorgung Der Einbauort für die Zentralelektrik ist bei allen Fahrzeugen Siesta unter dem Beifahrersitz. Optima Nebenpanel Küche • Mit kurzer Betätigung der linken Taste wird die Küchenbeleuch- tung geschaltet. • Mit kurzer Betätigung der rechten Taste wird die Deckenleuchte CEE-Außensteckdose geschaltet. Das Reisemobil kann über folgende Anschlüsse mit Strom versorgt werden: Die Tastenbelegung kann modellabhängig variieren. - 230 V-Netzanschluss 50 Hz. - über die Lichtmaschine bei gestartetem Motor über die Aufbaubatterie. Alle 12 V-Verbraucher wie Beleuchtung, Wasserversorgung usw. stehen zur Verfügung.

  • Seite 114: Versorgung Über Netzanschluss

    7. Elektroinstallationen Der Motor des Reisemobils muss ausgeschaltet sein, be- vor der 230 V-Netzanschluss hergestellt wird. Verbindung lösen • Sicherungsautomat durch Herunterdrücken der Schalt- wippe ausschalten. • CEE-Einspeisestecker abziehen. • Abdeckklappe der Außensteckdose nach unten drücken bis diese einrastet. 230 V-Einspeisestecker angeschlossen Nur Stecker und Kabel nach CEE-Norm verwenden. Versorgung über Netzanschluss Der Anschluss des Reisemobils an das 230V-Netz erfolgt über die CEE-Außensteckdose in der Seitenwand. Anschließen S. 114 durch Herunterdrücken der • Sicherungsautomat S. 114 ausschalten. Schalterwippe • Abdeckklappe der CEE-Außensteckdose unten anfas-...

  • Seite 115: Absicherung Der 230 V-Anlage

    7. Elektroinstallationen Für den Netzanschluss gilt: • Der Anschluss des Reisemobils an das 230 V-Netz darf nur mit einer max. 25 m langen Anschlussleitung 3 x 2,5 mm mit CEE-Stecker und Kupplung erfolgen. • Nach dem Einstecken des Netzanschlusses werden Auf- bau- und Fahrzeugbatterie automatisch durch das Ladege- rät im Reisemobil aufgeladen (auch, wenn das Bedienpanel nicht eingeschaltet ist). Bei Netzbetrieb über eine Kabeltrommel muss diese ganz ausgerollt sein, da es durch Induktion zu einer Erwärmung Sicherungsautomat mit FI-Schutzschalter kommen kann - bis hin zum Kabelbrand. Absicherung der 230 V-Anlage (Sofern kein Überhitzungsschutz vorhanden ist) Die Absicherung der 230 V-Anlage erfolgt mit einem zweipo- • Das 230 V-Netz im Reisemobil ist für eine Gesamtleistungs- ligen 13 A-Sicherungsautomat , der sich im Bereich des aufnahme von 3000 W ausgelegt. Beim Anschluss von Kühlschrankes, des Kleiderschrankes oder der Trittstufe zum zusätzlichen Verbrauchern, wie Wasserkocher usw., ist da- Bett befindet. (Ausnahmen bilden hier Sondereinbauten wie rauf zu achten, dass unter Berücksichtigung der in Betrieb...
  • Seite 116 7. Elektroinstallationen Die Auslösezeit des FI-Schalters mit einem 30 mA Fehler- strom beträgt kleiner 0,1 s. Nach Inbetriebnahme der elektrischen Anlage muss die Funkti- on des FI-Schutzschalters überprüft werden. Der an Spannung liegende und eingeschaltete Schalter - Stellung auf I-ON - muss beim Betätigen des Testknopfes auslösen. S. 114 schnellt nach unten und muss Die Schalterwippe nach erfolgreicher Prüfung wieder nach oben in die "Ein-Stel- lung" geschaltet werden. FI-Schutzschalter und Testknopf Diese Prüfung sollte mindestens einmal im Monat durchgeführt FI-Schutzschalter werden, um im Fehlerfall eine einwandfreie Funktion des FI- Schutzschalters zu gewährleisten. Ihr Fahrzeug ist serienmäßig mit einem FI-Schutzschalter zur Unterbrechung eines Stromkreises bei einem möglichen Fehler- Alle netzbetriebenen Geräte verlieren beim Auslösen des strom ausgestattet. Bei einer auftretenden Störung unterbricht FI-Schutzschalters (auch beim Test) die Programmierungen der FI-Schutzschalter den gesamten 230 V-Stromkreis.

  • Seite 117: Betrieb Bei Laufendem Motor

    7. Elektroinstallationen Geräte, bei denen der Schutzschalter während des Betriebes aus- Um eine entladene Aufbaubatterie während der Fahrt löst, weisen einen Defekt auf und müssen von einem Fachmann optimal zu laden, sollte zunächst der 12 V-Betrieb des für Elektrotechnik kontrolliert bzw. repariert werden. Kühlschrankes unterbleiben und möglichst wenige 12 V- Verbraucher eingeschaltet werden. Mehrfaches Einschalten ist sinnlos. Der Sicherungsauto- Checkliste zur Überprüfung mat löst auch dann aus, wenn die Schalterwippe festge- • Motor ausschalten. halten wird. • 12 V-Hauptschalter einschalten. Betrieb bei laufendem Motor • Alle 12 V-Verbraucher ausschalten.

  • Seite 118: Betrieb Über Aufbaubatterie

    7. Elektroinstallationen Betrieb über Aufbaubatterie • Es dürfen nur Akkumulatoren mit gebundenen Elektro- lyten (Gel- oder AGM-Batterien) an vom Werk vorgege- benen Positionen eingebaut werden. • Die installierte Batterie darf nicht geöffnet werden. • Beim Wechseln der Aufbaubatterie nur Batterien der selben Bauart und Kapazität verwenden. (Batterietyp am Bedienpanel einstellen – S. 95) • Vor dem Ab- bzw. Anklemmen der Aufbaubatterie den Motor, die 230 V-Versorgung, die 12 V-Versorgung sowie alle Verbraucher ausschalten. Fahrzeugelektrik unter dem Beifahrersitz • Vor dem Austausch der Sicherungen muss das Ladege- Position Aufbaubatterie 95 Ah AGM rät spannungsfrei geschaltet werden. • Vor dem Ersatz einer defekten Sicherung ist die Ursache Die Aufbaubatterie ist in der Beifahrersitzkonsole auf einer für das Auslösen zu beseitigen. Batteriegrundhalteplatte durch eine Fußbefestigung montiert. • Die Sicherungen dürfen nur gegen Sicherungen mit Zur Nachrüstung oder zum Wechseln der Batterien, muss der gleichem Absicherungswert ersetzt werden.

  • Seite 119: Betrieb Und Laden Der Aufbaubatterie

    7. Elektroinstallationen Betrieb und Laden der Aufbaubatterie Wenn das Reisemobil nicht an die 230 V-Versorgung angeschlossen ist, versorgt die Aufbaubatterie das Bordnetz mit 12 V-Gleichspan- nung. Da die Batterie nur eine begrenzte Kapazität hat, sollten die elektrischen Verbraucher nicht über einen längeren Zeitraum ohne Batterieladung oder 230 V-Netzanschluss betrieben werden. Einige elektrische Verbraucher beziehen einen permanenten Ruhestrom aus der Aufbaubatterie, der diese entlädt. Die Ladung der Aufbaubatterie erfolgt über folgende Strom- Intelligenter Batteriesensor (IBS) quellen: Batteriesensor - über den Generator bei laufendem Motor Am Batteriepol ist ein intelligenter Batteriesensor (IBS) an- - über das Ladegerät CA 360. geschlossen, der hoch präzise den aktuellen Strom und die (nur über 230 V-Netz-Einspeisung) aktuelle Spannung überwacht.
  • Seite 120 7. Elektroinstallationen Bedienpanels. Die Ladung erfolgt schonend nach dem Kennli- nienprinzip durch ein "intelligentes" Ladegerät. Der Batterie-Sensor ist mit 10 A abgesichert. • Die Aufbaubatterie vor jeder Reise, direkt nach jeder Reise und vor jeder vorübergehenden Stilllegung min- destens 10 h laden: - Ladung der Batterie vor jeder Reise prüfen (siehe S. 92). Ggf. Netzanschluss herstellen, damit die Batterie geladen wird. - Die Ladung der Batterie erfolgt nur, wenn diese eine Batterietrennschalter Mindestspannung von 8 V aufweist. Position Batterietrennschalter - Auf Reisen jede Gelegenheit zum Laden der Batterie nutzen. Der Batterietrennschalter befindet sich direkt am Beifahrersitz. • Bei längeren Standzeiten des Fahrzeuges ohne Nutzung sollte die Batterie durch Öffnen des Batterietrennschal- Zum Schutz der Aufbaubatterie gegen Tiefentladung bei Nicht- ters abgeklemmt werden, nachdem sie optimal geladen wurde. benutzung des Fahrzeuges ist diese mit einem Trennschalter • Nach einer gewissen Nutzungsdauer und niedrigen versehen. Bei Öffnen des Schalters wird die Aufbaubatterie Temperaturen verliert die Batterie an Kapazität.
  • Seite 121 7. Elektroinstallationen Das Ladegerät ist direkt an die Aufbaubatterie angeschlossen, so dass auch bei geöffnetem Batterietrennschalter die Aufbau- und Starterbatterie geladen werden kann. Der Batteriesensor ist auch bei geöffnetem Batterietrenn- schalter weiterhin aktiv. Um die Batterien auch im Ruhebetrieb im aufgeladenen Zu- stand zu halten, ist es zwingend notwendig das Fahrzeug alle 6 Wochen an einen 230 V-Netzanschluss anzuschließen. Die Ladegerät Ladezeit sollte mindestens 24 Stunden betragen. Ladegerät CA-360, 25 A Powerlademodul Während der Nutzung des Reisemobils und während der Das Ladegerät versorgt die Batterien beim 230 V-Netzbetrieb, Fahrt muss der Batterietrennschalter an sein. busgesteuert, mit elektrischer Leistung. Die elektrische Eingangsstufe fährt bei geöffnetem Haupt- schalter nicht automatisch ein. Bei zunehmender Erwärmung regelt das Ladegerät seine Stromleistung zurück, damit eine Überhitzung ausgeschlossen Wenn der Batterietrennschalter über eine längere Zeit geöff-...
  • Seite 122 7. Elektroinstallationen Anschlüsse Ladegerät Steckbuchse, der mittlere Pin ist der Sensor. Platinenschalter. Die Schalter müssen alle nach oben zeigen, also auf „off“ stehen. Wechselkontakt zur freien Verfügung. Kontaktbrücke, Lüfter an/aus. LED zeigt durch Blinken den aktuellen Lademodus an.

  • Seite 123: Bordnetz

    7. Elektroinstallationen 7.4 Bordnetz Wenn das Reisemobil an das 230 V-Netz angeschlossen wird, wird die Batterie automatisch durch das Ladegerät geladen. Alle 12 V-Verbraucher werden direkt von der Aufbaubatterie versorgt. Bei 230 V-Netzbetrieb werden diese automatisch über das Ladegerät geladen. Alle Leuchten im Reisemobil sind 12 V-LED-Leuchten. Nur elektrische Großgeräte wie Combi E-Heizung , Klimaanlage Sicherungsbelegung usw. sind 230 V-Geräte. Sicherungsbelegung Die Sicherungen der einzelnen internen Stromkreise befinden sich in der Zentralsteuerung. Bei einigen Modellen kann es zu geringfügigen Abweichungen in der Belegung kommen. Defekte Sicherungen nur auswechseln, wenn die Fehlerur- sache bekannt und beseitigt ist.
  • Seite 124 7. Elektroinstallationen Anschlussbelegung Zentralsteuerung EL 624 Vantana Trittstufe Kabelbaum 15 A SI 17 violett weiß violett SI 14 SI 14 SI 14 SI 16 15 A orange violett orange 12V Steckd. MSG 12V Steckd. Garage braun braun braun SI 15 7,5 A grau grau...
  • Seite 125 7. Elektroinstallationen Schnittstellenmodul USB-Aufputzsteckdose FIAT Schnittstellenmodul USB-Ladesteckdose Je nach Modell und Position ist der USB-Anschluss als Aufputz- Das Schnittstellenmodul sichert die Aufbauaußenbeleuchtung oder Unterputzsteckdose ausgeführt. Der Anschluss ist aus- im Bereich der Seitenmarkierungsleuchten rechts und links schließlich zum Laden von USB-fähigen Geräten geeignet. Der sowie die Positionsleuchten vorne ab ( 5 Ampere). Anschluss der USB-Aufputzsteckdose ist von unten zugänglich. Position des Schnittstellenmoduls Der 5 V-USB-Anschluss wird über das 12 V-Bordnetz mit Strom B-Säule auf der Beifahrerseite (Fahrtrichtung rechts) hinter einer versorgt. Kunststoffverkleidung im unteren Bereich.

  • Seite 126: Tv-Anschlüsse

    7. Elektroinstallationen Antenne und Sat-Kabel TV-Anschüsse 7.5 TV-Anschlüsse Der dazugehörige Anschluss für die SAT-Antenne (E3) ist offen an der jeweilig modellabhängigen Position herausgeführt. TV-Einheit Das Stromkabel (E3) ist bereits ab Werk an der Steuerung Der Einbaubereich für den Flachbildfernseher ist von Modell zu angeschlossen. Modell unterschiedlich. Kabelfarben (E3): Die dazugegehörigen Anschlüsse sind in unmittelbarer Nähe, schwarz = Masse ggf. in einem Schrank zu finden. rot = Dauerplus von Aufbaubatterie grau = D+ Signal orange = Plus von Aufbaubatterie über Hauptschalter des TFT-Panels 80 (Reservekabel, nicht angeschlossen): Vorbereitung für CI-Bus-Anschluss...

  • Seite 127: Einbauposition Antenne Und Sat-Kabel

    7. Elektroinstallationen Einbauposition Antenne und Sat-Kabel Optima De Luxe: V60 GF/V65 GE/T65 GE/ T70 E/T70 GE: Hängeschrank Sitzgruppe T60 H/T65 FL/T65 HFL/ T70 F/T 75 HF: Kleiderschrank T75 HGE: Hängeschrank Bett rechts am Fußende (in Fahrtrichtung) T65 GQ/T65 HGQ: Kleiderschrank Bett rechts Vorzelt-Außensteckdose mit Antennenanschluss (in Fahrtrichtung) 230 V-Außensteckdose inkl. SAT-/TV-Anschluss Siesta De Luxe: Ihr Reisemobil verfügt optional über eine kombinierte Vorzelt- A55 GS/A65 GM/A70 GM: Kleiderschrank Außensteckdose mit SAT-/TV-Anschluss. Hier kann z.B. ein Fernsehgerät im Vorzelt angeschlossen werden. Der integrierte...

  • Seite 128: Spezielle Beleuchtungen

    7. Elektroinstallationen Sitzgruppe Die Leseleuchten können auch über das Bedienpanel (S. 86) geschaltet werden. Kleiderschrankbeleuchtung/Kinderbettbeleuchtung Diese können nur separat an der Leuchte geschaltet werden. Kleiderschrankleuchte 7.6 Spezielle Beleuchtungen Die hier beschriebenen Beleuchtungen werden direkt am Gerät geschaltet und sind nicht zentral über das Bedienpanel steuerbar.

  • Seite 129: Mobile Navigation

    7. Elektroinstallationen Rückfahrvideosystem Der vordere Anschluss des verbauten Videokabels liegt bei allen Fahrzeugen unter dem rechten oberen Fach im Armaturenbrett, zugänglich nach Ausbau der Innenschale. Siesta De Luxe: Das hintere Kabelende ist von innen erreichbar, hierzu muss ein Plastikstopfen im Fahrzeugheck entfernt werden (an der Heck- wand, modellabhängig über den Hängeschrank zugänglich). Optima De Luxe: Navigationsgerät Das hintere Kabelende ist von außen hinter der mittleren, oberen 7.7 Mobile Navigation Rückwandverkleidung bereitgelegt. Ihr Reisemobil ist mit einem mobilen Navigationssystem mit Die folgenden Leitungen sind verbaut: integrierter Rückfahrkamera ausgestattet. Baureihe Hersteller Artikelbezeichnung Artikelnummer Kameraleitung MCA29004 für • Lesen Sie die Bedienungsanleitung des Geräteherstel-...

  • Seite 130: Nachträglich Installierte Geräte

    7. Elektroinstallationen 7.8 Nachträglich installierte Geräte Nachträglich eingebaute elektronische Geräte, die während der Fahrt benutzt werden können (z. B. Mobiltelefone, Funkgeräte, Radios, Rückfahrkameras, Navigationsgeräte o. ä.) müssen den EMV-Bestimmungen in vollem Umfang genügen. Die Ge- räte müssen eine Genehmigung nach ECE 10 aufweisen, da ansonsten Störeinflüsse auf die vorhandenen elektronischen Systeme nicht ausgeschlossen werden können. Bei der Nachrüstung von Geräten, die während der Fahrt nicht genutzt werden können, ist einen CE-Kennzeichnung zwingend erforderlich.

  • Seite 131: Kapitel 8: Wasser

    8. Wasser Kapitel 8: Wasser 8.1 Allgemeines Es wird empfohlen, das eingefüllte Wasser vor der Verwen- dung besonders kritisch zu beurteilen. • Beim Umgang mit Lebensmitteln ist immer Wasser von Trinkwasserqualität zu verwenden. Dies gilt auch für die Reinigung der Hände und die Reinigung von Gegenstän- Tauchpumpe den, die mit Lebensmitteln in Berührung kommen. 8.2 Wasserversorgung • Um eine einwandfreie Wasserqualität sicherstellen zu können, sollte das Wasser möglichst direkt aus dem Funktion der Wasserversorgung öffentlichen Trinkwassernetz entnommen werden. • Gartenschläuche, Gießkannen und ähnliche für Trink- Warmluftheizung, Küche und Toilettenraum werden über eine wasser ungeeignete Materialien dürfen auf keinen Fall Tauchpumpe mit Frischwasser versorgt. Die Tandemtauchpumpe zur Befüllung der mobilen Anlage verwendet werden. funktioniert elektrisch: • Bei längerer Nichtbenutzung des Reisemobils muss die - über Aufbaubatterie gesamte Wasseranlage restlos entleert werden.
  • Seite 132 8. Wasser Für die Tandemtauchpumpe gilt • Die Tandemtauchpumpe ist nur für Wasser geeignet. • Die Tandemtauchpumpe verträgt kurzzeitig Temperaturen bis zu 60 ºC. • Trockenlauf ist zu vermeiden • Die Pumpe ist vor Einfrieren zu schützen. • Starke Stöße, Schläge oder stark verschmutztes Wasser können die Pumpe zerstören. Die Tandemtauchpumpe ist wartungsfrei. Frischwassertank Die Tandemtauchpumpe schaltet sich automatisch ein, Frischwassertank wenn die Wasserhähne geöffnet werden. Der Tank hat ein Volumen von 100 l und ist in der Sitzgruppe positioniert. Einfüllen von Frischwasser erfolgt über den Einfüllstutzen an der Seitenwand. Der Frischwasser-Einfüllstutzen ist durch einen blauen Ver- schlussdeckel sowie ein Wasserhahnsymbol am oberen Rand des Rahmens gekennzeichnet. Der Verschlussdeckel wird mit dem vorhandenen Schlüssel für Außenklappenschlösser und...
  • Seite 133 8. Wasser Wasseranlage befüllen • Reisemobil waagerecht stellen. • Alle Wasserhähne schließen. • Hauptschalter am Bedienpanel einschalten. • Ablassventil (Frostcontrol) des Boilers schließen. • Tankverschlussdeckel aufschließen und durch Drehen entge- gen des Uhrzeigersinns öffnen. • Wassertank über den Frischwassereinfüllstutzen befüllen. • Alle Wasserhähne auf „warm“ stellen und öffnen. Wasser- pumpe wird eingeschaltet. • Wasserhähne so lange geöffnet lassen, bis das Wasser blasen- Einfüllstutzen für den Frischwassertank frei aus den Wasserhähnen fließt. Nur dadurch ist gewährleistet, Öffnen dass der Boiler ebenfalls mit Wasser gefüllt ist. • Schloss mit Schlüssel entriegeln. • Alle Wasserhähne auf „kalt“ stellen und geöffnet lassen. Die • Blauen Deckel kräftig entgegen des Uhrzeigersinns aufdrehen Kaltwasserleitungen werden mit Wasser befüllt.

  • Seite 134: Warmwasserbereitung

    8. Wasser Niemals Frostschutzmittel oder andere Chemikalien in den Wasserkreislauf einbringen. Vergiftungsgefahr! Bei Winterbetrieb für eine ausreichende Beheizung des Frisch- wassertanks sorgen. Wasser entnehmen • Je nach Stellung der Mischarmatur(en) bzw. des Vor- mischventils wird das Wasser auf die eingestellte Tempe- ratur gemischt. Frost Control Warmwasserbereitung Position Frostwächterventil Die Warmwasserbereitung erfolgt über die Warmluftheizung mit Das Frostwächter-Ventil befindet sich immer direkt am modell- integriertem Warmwasserboiler (siehe auch Kapitel 10.2.1), die abhängigen Einbauplatz der Warmluftheizung Einstellungsoptionen sind auf S. 155 „Warmwasserstufe ändern“ beschrieben.

  • Seite 135: Fahrbefüllung Des Frischwassertankes

    8. Wasser CLOSE DRIVE OPEN 10 Ltr. 0 Ltr. Fahrbefüllung des Frischwassertankes Die im Kapitel 14 Technische Daten angegebene Zuladung des Reisemobils wurde unter Berücksichtigung eines zu 10% gefüllten Frischwassertankes (10 Liter) ermittelt. Ablassventil für Frischwassertank Wir empfehlen Ihnen vor Fahrtantritt und während jeder Fahrt, Frischwassertank entleeren den Frischwasservorrat über das Ablassventil auf 10 Liter zu be- Das Ablassventil befindet sich direkt am Frischwassertank. grenzen. Öffnen Sie das Drehrad um eine 3/4-Umdrehung, • Zum Entleeren des Frischwassertanks das Drehrad um die angegebene Zuladungskapazität zu erhalten. links herum öffnen. Bei nicht eingeschalteter Heizung sowie bei Nichtgebrauch des Fahrzeuges und insbesondere bei Frost den Frischwas- sertank immer vollständig entleeren.

  • Seite 136: Abwassertank Entleeren

    8. Wasser Komplette Wasseranlage entleeren • Strom für Wasserpumpe am Bedienpanel durch Drücken des Hauptschalters abschalten. • Alle Wasserhähne in Mittelstellung öffnen. • Handbrause nach oben in Duschstellung hängen. • Alle Ablassventile öffnen (auch Frostwächter). • Verschlussdeckel von der Reinigungsöffnung des Frisch- S. 131 abschrauben. wassertanks • Verschlussdeckel des Wassertanks abnehmen. Wasser- pumpe heraus nehmen und nach oben halten, bis die Wasserleitungen vollständig entleert sind. • Prüfen, ob Tank, Boiler, Armaturen und Leitungen voll- Abwasserauslass Schieber für Abwasserauslass ständig entleert sind. Ggf. in den Leitungen verbliebenes Abwassertank entleeren Wasser mit Druckluft herausblasen (max. 0,5 bar). • Auf der linken Seite, unterhalb des Fahrzeuges befindet • Wasserpumpe wieder in den Frischwassertank einsetzen sich der Abwasserauslass. und Öffnungen verschließen. • Der Schieber zum Öffnen des Abwasserauslasses • Wasserhähne und Ablassventile geöffnet lassen.

  • Seite 137: Wasseranschluss Außendusche

    8. Wasser Entleeren Sie Ihren Abwassertank nur an den extra dafür vorgesehenen Entsorgungsstellen, jedoch niemals in der freien Natur! Entsorgungsstationen bestehen in der Regel an Autobahn-Rastanlagen, Campingplätzen oder Tankstellen. Abwassertank Der Abwassertank ist unterflur montiert und isoliert. Nach dem Einschalten der Heizung am Bedienpanel wird die Warmluft zum Abwassertank geleitet. Hierdurch wird das Einfrieren des Abwassers bei leichtem Frost verhindert. Anschluss für Außendusche Ausnahme: Wasseranschluss Außendusche (siehe Beschreibung im Kapitel...

  • Seite 138: Toilette

    8. Wasser 8.3 Toilette Dosieren Sie Sanitärflüssigkeit sehr sparsam. Eine Über- Bevor Sie die Toilette verwenden können, müssen Sie zunächst dosierung ist kein Garant zur Verhinderung eventueller den Fäkalientank gemäß folgender Beschreibung vorbereiten. Geruchsbildungen! Vorbereitung des Fäkalientanks • Angegebene Menge Sanitärflüssigkeit in den Fäkalientank • Toilettenklappe (siehe 5.1) öffnen und Haltebügel nach füllen. oben ziehen, um den Fäkalientank zu entnehmen. • Danach soviel Wasser hinzufüllen, bis der Boden des Fä- kalientanks völlig bedeckt ist. Der Fäkalientank kann nur bei geschlossenem Schieber • Entleerungsstutzen wieder zurückdrehen. entnommen werden. • Fäkalientank bis zum Anschlag gerade herausziehen. • Fäkalientank leicht kippen und dann ganz herausziehen. • Fäkalientank senkrecht stellen. • Entleerungsstutzen nach oben drehen.

  • Seite 139: Bedienung

    8. Wasser Bedienung • Fäkalientank wieder an seinen Platz zurückschieben. • Darauf achten, dass der Fäkalientank durch den Halte- • Toilettenbecken in die gewünschte Position schwenken. bügel gesichert ist. • Lassen Sie etwas Wasser in das Becken laufen, indem Sie • Serviceklappe wieder verschließen. den Spülknopf drücken, oder öffnen Sie den Schieber, indem Sie die den Schiebergriff unter dem Becken zu sich heranziehen. Führen Sie niemals Sanitärzusätze direkt durch den Schie- • Toilette nutzen. ber oder das Toilettenbecken ein, da dies die Schieber- • Nach der Nutzung Schieber öffnen (falls noch geschlossen) dichtung des Fäkalientankes beschädigen könnte. und spülen. Schließen Sie nach dem Spülen den Schieber. Führen Sie die Flüssigkeiten stets über den Entleerungs- stutzen zu.

  • Seite 140: Fäkalientank Entleeren

    8. Wasser Fäkalientank entleeren Fäkalientank nur an den extra dafür vorgesehenen Ent- sorgungsstellen entleeren, jedoch niemals in der freien Der Fäkalientank muss spätestens dann entleert werden, Natur! wenn die Füllstands-LED aufleuchtet. Es wird empfohlen, • Fäkalientank zu einer dafür vorgesehenen Entleerungsstelle den Tank schon vorher zu entleeren. Die Füllstands- LED bringen. Dabei den Entleerungsstutzen nach oben richten. leuchtet auf, wenn der Tank mehr als 15 Liter enthält. Ab diesem • Verschluss des Entleerungsstutzens entfernen. Moment verbleibt eine Restkapazität von 2 Litern, was ca. 5 • Fäkalientank mit dem Entleerungsstutzen nach unten richten. Nutzungen entspricht. • Belüftungsknopf mit dem Daumen betätigen und gedrückt • Toilettenklappe öffnen und den Haltebügel nach oben zie- halten. Der Fäkalientank entleert sich. hen, um den Fäkalientank zu entnehmen. • Fäkalientank wieder an seinen Platz zurückschieben. Dabei den Fäkalientank soweit einschieben, bis die Halteklammer Der Fäkalientank kann nur bei geschlossenem Schieber den Fäkalientank in verriegelter Stellung festhält. entnommen werden. • Serviceklappe wieder verschließen.

  • Seite 141: Kapitel 9: Gas

    9. Gas Kapitel 9: Gas • Verantwortlich für die Veranlassung der Prüfung ist der Betrei- ber. Dies gilt auch für Fahrzeuge, die nicht für den Straßenver- kehr zugelassen sind. 9.1 Allgemeine Sicherheitsregeln für den Gebrauch von Flüssiggasanlagen Besteht der Verdacht auf austretendes Gas, sind umgehend folgende Maßnahmen durchzuführen: Der Gasbetriebsdruck beträgt 30 mbar.

  • Seite 142: Regler Und Ventile

    9. Gas Regler und Ventile • Ausschließlich spezielle Fahrzeugregler mit Sicherheitsventil verwenden. Andere Regler sind gemäß DVGW-Arbeitsblatt G 607 nicht zulässig und genügen den starken Beanspru- chungen nicht. • Druckregeleinrichtungen müssen einen festen Ausgangs- druck von 30 mbar haben. Hierfür gelten die Anforderungen der EN 12864, Anhang D.

  • Seite 143: Gasversorgung

    9. Gas Vor Inbetriebnahme • Das Abgasrohr muss an der Heizung und am Kamin dicht und fest angeschlossen sein. Es darf keine Beschädigung aufweisen. • Lüftungen sind freizuhalten. • Kamin ggf. von Schnee befreien. • Ansaugöffnung für die Verbrennungsluft in der Seitenwand von Schmutz und ggf.
  • Seite 144 9. Gas Für den Gasflaschenkasten gilt: • Befestigung der Gasflaschen vor jeder Fahrt kontrollieren. Gasflaschen senkrecht stellen und Ventile schließen. • Lockere Riemen festzurren. • Nach jedem Flaschenwechsel muss die Dichtigkeit des Reg- ler- oder Schlauchanschlusses mit Lecksuchmitteln geprüft werden. •...

  • Seite 145: Gasflaschen Wechseln

    Gasflaschenauszug mit Gasflasche Gasflasche abschrauben (Linksgewinde). Gasflaschenauszug • Befestigungsgurte lösen und Gasflasche herausnehmen. (nur Optima De Luxe, nicht im V60 GF) • Gefüllte Gasflasche wieder in den Gasflaschenkasten stellen Der Gasflaschenauszug dient dem einfacheren Wechsel der und mit beiden Befestigungsgurten gewissenhaft verzurren.
  • Seite 146 9. Gas Für Absperrhähne und Ventile gilt • Während der Fahrt alle Ventile von Gasgeräten schließen. • Auf dem unteren Foto sind die Absperrhähne in geschlos- senem Zustand dargestellt. Zum Öffnen der Ventile müssen diese um 90° gedreht werden. Geöffnete Gasabsperrven- tile haben die gleiche Laufrichtung wie die Gasleitung.

  • Seite 147: Gasregler Mit Crashsensor

    9. Gas Gasregler mit Crashsensor   Mit dem MonoControl CS und DuoControl CS ist es möglich, das Fahrzeug auch während der Fahrt zu beheizen. Der integrierte Crashsensor unterbricht bei einem Unfall auto- matisch die Gaszufuhr und verhindert somit das Ausströmen von Gas.

  • Seite 148: Umschaltventil Zweiflaschen-Gasanlage

    9. Gas c Crashsensor-Auslöseelement d Schlauchsicherung Funktion • Gasflaschen anschließen und Ventile jeweils beider Gas- flaschen öffnen. Drehknopf nach links bzw. rechts bis zum Anschlag drehen (die Mittelstellung bewirkt die gleichzei- tige Entnahme aus beiden Flaschen). Bei einem Flaschendruck unter 0,5 bar wechselt das Ventil Schemazeichnung DuoControl CS automatisch die Betriebsflasche.

  • Seite 149: Fernanzeige Für Umschaltventil

    9. Gas a Ein (Sommerbetrieb) DuoC b Aus c Ein und Heizen (Winterbetrieb) d Rote LED e Grüne LED Gelbe LED EisEx (Winterbetrieb) Fernanzeige für DuoControl CS Gasflaschenauszug DuoControl CS DuoControl in Verbindung mit Fernanzeige für Umschaltventil Gasflaschenauszug Die Fernanzeige ist an das Umschaltventil der Zweiflaschen- Gasanlage gekoppelt.

  • Seite 150: Gasaußensteckdose

    9. Gas Das Kupplungsventil ist so konstruiert, dass sich das Schnell- schlussventil nur öffnen lässt, wenn ein Gasschlauch ange- kuppelt ist. Zum Ankuppeln wird der Steckanschluss in die Sicherheitskupplung eingeführt. Wenn kein Gasschlauch angekuppelt ist, Ventilöffnung grund- sätzlich mit der Schutzkappe verschließen. Die Gasaußensteckdose eignet sich nur zur Gasentnahme, nicht zur Einspeisung in die Gasanlage.

  • Seite 151: Kapitel 10: Einbaugeräte

    10. Einbaugeräte Kapitel 10: Einbaugeräte 10.2 Heizung Das Heizen ist während der Fahrt verboten. 10.1 Allgemeines Ausnahme: Das Fahrzeug ist optional mit einem Gasdruckregler für In diesem Kapitel finden Sie Hinweise zu den Einbaugeräten des den Fahrbetrieb ausgestattet (z.B. Control CS). Reisemobils.

  • Seite 152: Einbauort

    10. Einbaugeräte Optional kann das Fahrzeug mit der Combi-E-Heizung* aus- Wenn die Stromversorgung des Systems unterbrochen ist, gestattet werden, welche zusätzliche Heizstäbe für den Elek- muss die Uhrzeit neu eingegeben werden. trobetrieb besitzt. Die Grundfunktionen der Combi-Heizung können über das Panel am Eingang bedient werden (siehe Kapitel 7).

  • Seite 153: Anzeige- Und Bedienelemente

    10. Einbaugeräte Dreh- / Drückknopf Mit dem Dreh- / Drückknopf können Sollwerte und Para- meter angewählt, geändert und durch Antippen gespeichert werden. Angewählte Menüpunkte blinken. Drehen nach rechts (+) - Menü wird von links nach rechts durchlaufen. - Erhöhen von Werten. Drehen nach links (-) - Menü...

  • Seite 154: Funktionen

    10. Einbaugeräte Inbetriebnahme Ein- / ausschalten Einschalten Start- / Stand-by-Bildschirm - Dreh-/Drückknopf antippen. Nach dem Verbinden des Vorher eingestellte Werte / Betriebsparameter werden nach Bedienteils mit der Spannungs- dem Einschalten wieder aktiv. versorgung wird nach wenigen Sekunden ein Startbildschirm Ausschalten angezeigt.

  • Seite 155: Raumtemperatur Ändern

    10. Einbaugeräte Raumtemperatur ändern APP Modus in Verbindung mit einer iNet Box Mit Dreh- / Drückknopf das Symbol in Menüzeile anwählen Funktion - Durch Antippen in die Einstellebene wechseln. Im APP Modus gehen die angeschlossenen Geräte sowie das - Mit Dreh- / Drückknopf die gewünschte Temperatur wählen. Bedienteil Truma CP plus auf Stand-by.

  • Seite 156: Warmwasserstufe Ändern

    10. Einbaugeräte Warmwasserstufe ändern Energieart wählen Mit Dreh- / Drückknopf das Symbol in Menüzeile anwählen Mit Dreh- / Drückknopf das Symbol in Menüzeile anwählen - Durch Antippen in die Einstellebene wechseln. - Durch Antippen in die Einstellebene wechseln. - Mit Dreh- / Drückknopf die gewünschte Temperatur wählen. - Mit Dreh- / Drückknopf die gewünschte Energieart wählen.
  • Seite 157 10. Einbaugeräte Gebläsestufe wählen Sobald die Heizung eingeschaltet wird (Raumtemperatur, Warmwasserstufe aktiv), wird in der Statuszeile die im vor- Mit Dreh- / Drückknopf das Symbol in Menüzeile anwählen herigen Heizgang gewählte Energieart angezeigt. - Durch Antippen in die Einstellebene wechseln. Werkseinstellung ist Gas.

  • Seite 158: Startzeitpunkt Eingeben

    10. Einbaugeräte Startzeitpunkt eingeben Kann zu höherem Motorverschleiß führen, je nach Häufig- keit der Benutzung - Mit Dreh- / Drückknopf die Stun- den, anschließend die Minuten Gebläsestufe „HIGH” ist mit höherer Stromaufnahme, einstellen. höherem Geräuschpegel und erhöhtem Motorverschleiß verbunden. Sobald die Heizung eingeschaltet wird (Raumtemperatur, Warmwasserstufe aktiv), wird in der Statuszeile die im vorherigen Heizgang gewählte Gebläsestufe angezeigt.

  • Seite 159: Raumtemperatur Einstellen

    10. Einbaugeräte Energieart wählen Wurde der Start-/Endzeitpunkt bei der Eingabe überschritten, werden die Betriebsparameter erst nach Erreichen des nächsten - Mit Dreh- / Drückknopf die ge- Start-/Endzeitpunkts berücksichtigt. Bis dahin bleiben die au- wünschte Energieart wählen. ßerhalb der Zeitschaltuhr eingestellten Betriebsparameter gültig. - Dreh- / Drückknopf zum Bestäti- gen des Wertes antippen.

  • Seite 160: Uhrzeit Einstellen

    10. Einbaugeräte Zeitschaltuhr aktivieren (ON) Uhrzeit einstellen - Die Stundenanzeige blinkt. - Mit Dreh- / Drückknopf Zeitschalt- - Mit Dreh- / Drückknopf die Stun- uhr aktivieren (ON). den (24 h-Modus) einstellen. - Dreh- / Drückknopf zum Bestätigen - Nach erneutem Antippen des des Wertes antippen.

  • Seite 161: Hintergrundbeleuchtung Des Bedienteils Ändern

    10. Einbaugeräte Hintergrundbeleuchtung des Bedienteils ändern Auf Werkseinstellung zurücksetzen (RESET) Die Hintergrundbeleuchtung ist in Die Reset-Funktion setzt das Bedienteil 10 Stufen änderbar. auf die Werkseinstellung zurück. Alle Einstellungen werden damit gelöscht. Reset bestätigen - Dreh- / Drückknopf antippen Sprache ändern Anzeige Netzspannung 230V Die gewünschte Sprache aus den Das Symbol signalisiert, dass 230 V...
  • Seite 162 10. Einbaugeräte Warnung Code der Warnung auslesen - Mit Dreh- / Drückknopf das Symbol Bei einer Warnung erscheint ein Warnsymbol, um zu signalisie- auswählen. ren, dass ein Betriebsparameter einen undefinierten Zustand - Dreh- / Drückknopf antippen. erreicht hat. In diesem Fall läuft das betreffende Gerät weiter. So- Es wird der aktuelle Code der War- bald sich der Betriebsparameter wieder im Sollbereich befindet, nung angezeigt.
  • Seite 163 10. Einbaugeräte Störung Wartung Bei einer Störung springt das Bedienteil sofort in die Menüebene Dieses Gerät ist wartungsfrei. Zur Reinigung der Front verwenden „Störung” und zeigt den Fehlercode Störung an. Sie einen nicht scheuernden, mit Wasser angefeuchteten Lappen. Sollte dies nicht ausreichend sein, verwenden Sie eine neutrale E = Störung Seifenlösung.

  • Seite 164: Aktivieren

    10. Einbaugeräte Schemazeichnung FrostControl Sicherheitsventil für Boiler (FrostControl) FrostControl Aktivieren • Den Knopf aus Position (m) leicht eindrücken, gleichzeitig den Schalter um 90° zur Position (k) drehen. FrostControl ist ein stromloses Sicherheits- bzw. Ablassventil. • Ist der Schalter in Position (k), bleibt der Knopf zur Position (m). Es entleert bei Frostgefahr automatisch den Inhalt des Boilers über einen Entleerungsstutzen.

  • Seite 165: Warmwasserheizung

    10. Einbaugeräte Alde-Warmwasserheizung Warmluftschieber Warmluftschieber Alkoven 10.2.2 Warmwasserheizung (nur Optima De Luxe) Die Flüssiggasheizung Compact 3020 ist eine Warmwasser- Die Alkovenmodelle sind mit Warmluftausströmern im Alkoven- heizung mit separatem Warmwasserbereiter (Inhalt: 8,5 l). Die bett ausgestattet. Durch den Schieber kann die Warmluft- Erwärmung des Heizsystems kann erfolgen, ohne dass der...

  • Seite 166: Bedieneinheit

    10. Einbaugeräte • Bei Nichtbenutzung des Fahrzeuges immer den Hauptschal- Bedieneinheit ter der Heizung ausschalten. In der Ruheposition wird angezeigt, welche Funktionen der • Bei Frostgefahr immer das Frischwasser aus dem Warmwas- Heizung aktiviert sind. Die Hintergrundbeleuchtung im Display serbereiter ablassen (siehe 8.2). ist ausgestellt.

  • Seite 167: Ruhestellung

    10. Einbaugeräte D E F G H Bedienpanel der Warmwasserheizung Grundmenü Ruhestellung Start der Heizung A. Uhr. Die Uhr zeigt das Datum und die Zeit an (wenn akti- Zum Start der Heizung drücken Sie auf den On-/Off-Knopf viert). und das Startbild erscheint. Die Heizung startet mit den zu- B.

  • Seite 168: Einstellungsmenü

    10. Einbaugeräte G. *Flüssigasflasche voll/leer. Dieses Symbol wird angezeigt, wenn der Fühler am Gasregler der Flasche angeschlossen ist und aktiviert wurde. Wenn Eis Ex* installiert ist, werden die Symbole für den eingestellten Modus zusammen mit dem Flaschensymbol angezeigt. H. Nachtautomatik. Dieses Symbol wird angezeigt, wenn die Funktion aktiv ist.
  • Seite 169 10. Einbaugeräte 1. Die angezeigte Temperatur ist die gegenwärtig eingestellte. Warmwasser 2. Erhöhen Sie die Temperatur durch Drücken von „+“. Sen- Der Heizkessel kann auch verwendet werden, ohne dass ken Sie die Temperatur durch Drücken von „–“. 3. Die Einstellungen sind beendet und die Heizung arbeitet bis Frischwasser im Boiler eingefüllt ist.
  • Seite 170 10. Einbaugeräte 3. Mehr Warmwasser. Brauchen Sie mehr heißes Wasser, Heizen mit Strom können Sie vorübergehend die Wassertemperatur auf bis ca. 65 °C erhöhen. Drücken Sie die Plus-Taste „+“. Verwenden Sie das folgende Verfahren, um Heizen mit Strom (das Symbol ist vollständig gefüllt) zu aktivieren.

  • Seite 171: Webasto-Standheizung

    10. Einbaugeräte Heizen mit Gas So aktivieren Sie das Heizen mit Gas: Bedienteil für Werden Strom und Gas zusammen gewählt, kann die Priori- Vorwahluhr tät zwischen Gas und Strom eingestellt werden (siehe Werk- zeugmenü). Wechselschalter 1. Starten Sie den Gasbetrieb durch Druck auf die Flüssig- gasflamme.
  • Seite 172 10. Einbaugeräte Wechselschalter Motor/Kabine Über das Bedienteil kann die Vorwahluhr aktiviert werden. Die Funktionen der Vorwahluhr und weitere Hinweise zum Motorsymbol gedrückt: Heizgerät entnehmen Sie bitte der separaten Bedienungs- anleitung des Herstellers. - Das Heizgerät beheizt zusätzlich den Fahrzeugmotor. Die Be- heizung des Aufbaus bleibt zusätzlich möglich.

  • Seite 173: Kühlschrank

    10. Einbaugeräte Super Slim Tower Dometic Verriegelung (Super) Slim Tower Verriegelung Dometic 10.3 Kühlschrank Kühlschranktürverriegelung Während der Fahrt muss die Kühlschranktür immer ge- Es werden Kühlschränke des Herstellers Dometic eingesetzt. schlossen und verriegelt sein. Bei hohen Außentemperaturen ist die volle Kühlleistung nur Slim-Tower: durch ausreichende Belüftung zu gewährleisten.

  • Seite 174: Betriebsarten

    10. Einbaugeräte • Stellen Sie den Energiewahlschalter auf Batteriebetrieb • Der 12 V Betrieb funktioniert nur bei laufendem Fahrzeugmotor. • Der Kühlschrank arbeitet ohne thermostatische Regelung (Dauerbetrieb). Der 12 V Betrieb soll von daher nur der Wahrung einer einmal erreichten Temperatur dienen. •...

  • Seite 175: Einlagern Von Lebensmitteln

    10. Einbaugeräte • Waren, die leicht flüchtige, brennbare Gase abgeben • Ist der Gasbetrieb aktiv, wandert der Zeiger des Kontroll- können, dürfen nicht im Kühlschrank aufbewahrt werden. fensters in den grünen Bereich Erst dann das Thermostat loslassen. • Lagern Sie empfindliche Lebensmittel in direkter Nähe der Kühlrippen, oder möglichst weit unten, ein.
  • Seite 176 10. Einbaugeräte Normalstellung Lüftungsstellung Gefrierfachboden entriegeln Herausnehmbares Gefrierfach ((Super) Slim Tower) Der Kühlschrank sollte bei längerer Standzeit auf die Lüftungs- position umgestellt werden, dies vermeidet schlechte Gerüche. Das Gefrierfach kann zur Platzoptimierung wahlweise entfernt werden. Zum Aktivieren der Lüftungsstellung, den Schieber leichtem Druck nach vorne ziehen.

  • Seite 177: Gaskocher

    10. Einbaugeräte Gefrierfachboden entnehmen 3-Flammen Gaskocher 10.4 Gaskocher Hinweise zum Ausbau finden Sie auch auf der Tür des Gefrierfaches. Der Küchenblock des Reisemobils ist mit einem 3-Flammen- Gaskocher ausgestattet. Vor Inbetriebnahme • Flaschenventil und Schnellschlussventil in der Gaszuleitung öffnen. • Bei Betrieb des Kochers muss die Dachluke oder das Kü- chenfenster geöffnet sein.

  • Seite 178: Betrieb

    10. Einbaugeräte • Die Steckdosen oberhalb des Kochers dürfen nicht wäh- rend des Betriebes des Kochers benutzt werden. Abdeck- kappen schließen. Kocher oder sonstige Geräte, die Verbrennungsluft aus dem Innenraum entnehmen, dürfen niemals zum Beheizen des Fahrzeuges verwendet werden. Bei Missachtung besteht akute Lebensgefahr durch Sauerstoffmangel und das even- tuell entstehende geruchlose Kohlenmonoxid.

  • Seite 179: Dunstabzugshaube

    10. Einbaugeräte • Falls das Anzünden erfolglos ist, den Vorgang von Anfang an wiederholen. • Zum Abschalten der Gasflamme den Drehknopf „0“-Stellung zurückdrehen. • Gasabsperrventil des Gaskochers schließen. Für den Umgang mit heißen Töpfen, Pfannen und ähn- lichen Gegenständen Kochhandschuhe oder Topflappen benutzen.

  • Seite 180: Backofen

    10. Einbaugeräte • Das Gerät darf auf keinen Fall an das 230 V-Netz ange- schlossen werden. • Den Backofen niemals während der Fahrt betreiben. Bitte beachten Sie die separate Bedienungsanleitung des Geräteherstellers. Backofen 10.6 Backofen • Die Lüftungsöffnungen am Backofen dürfen nicht ver- schlossen werden.

  • Seite 181: Einschalten

    10. Einbaugeräte • Schaltknopf 10 Sekunden gedrückt halten, bis das Zündsicherungsventil die Gaszufuhr offen hält. • Schaltknopf loslassen und auf die gewünschte Lei- stungsstufe stellen. Die Flamme muss ruhig brennen. Sie muss überwiegend blau sein und klare Umrisse haben. • Backofentür nach ca. 1 Minute vorsichtig schließen, damit die Flamme nicht erlischt.

  • Seite 182: Dachklimaanlage

    10. Einbaugeräte • Auf Wärmeisolierung achten, Ritzen abdichten und Glas- flächen abdecken. • Lufteinlässe und Öffnungen nicht verstopfen oder abdecken. • Kein Wasser in die Klimaanlage spritzen. • Leicht entflammbares Material von der Anlage fernhalten. • Fenster und Türen geschlossen halten und nur hin und wieder stoßlüften.

  • Seite 183: Sat-Anlage

    10. Einbaugeräte Einstellung der Lüftungseinrichtung 10.8 SAT-Anlage Einstellen der Lüftungsrichtung Die Luftzufuhr in den Fahrzeug-Innenraum kann über die Die SAT-Anlage ist CI-Bus-fähig und damit über das Bedien- Stellung der Luftdüsen reguliert werden. panel am Eingang steuerbar. Detaillierte Beschreibungen zur Steuerung über das Bedienpanel entnehmen Sie bitte dem Kapitel 7.
  • Seite 184 10. Einbaugeräte • Im Fahrbetrieb muss die SAT-Anlage in die Parkposition abgesenkt werden. Die Vergrößerung der üblichen Fahr- zeughöhe durch eine nicht abgesenkte Antenne kann zur erhöhten Unfallgefahr führen. Für den Zustand der Auf- und Anbauten ist einzig und allein der Fahrzeugfahrer verantwortlich.

  • Seite 185: Kapitel 11: Zubehör

    Bedienungsanleitungen, Einbauanweisungen und Schaltpläne der Zubehör-Hersteller. Diese befinden sich in der Gegenstand Gewicht [kg] Servicetasche. Motorisierung / Chassis (nicht nachrüstbar) FIAT Ducato 2,3 l - 150 Multijet II, 6-Gang manuell, • Jede Änderung des werkseitigen Zustandes des Reise- 2.287 ccm, 109 kW/150 PS 11,0 mobils kann das Fahrverhalten und die Verkehrssicherheit FIAT Ducato 2,3 l - 180 Multijet II, 6-Gang manuell, gefährden. 2.287 ccm, 130 kW/177 PS 11,0 • Von HOBBY nicht freigegebenes Zubehör, An-, Um- oder FIAT Tiefrahmen-Chassis Maxi, 4.250 kg (bei 130 PS) Einbauteile können zu Schäden am Fahrzeug und zur oder 4.400 kg (bei 150 PS und 177 PS) 40,0 Beeinträchtigung der Verkehrssicherheit führen. Selbst wenn für diese Teile ein Gutachten, eine Allgemeine Auflastung/Ablastung Betriebserlaubnis oder eine Bauartgenehmigung vorliegt, Auflastung 3,5 t auf 3,65 t, ohne technische Änderung besteht dadurch keine Sicherheit für die ordnungsgemäße (die Anhängelast kann sich ggf. durch die Auflastung verringern) Beschaffenheit des Produktes. Auflastung auf 3,85 t, mit technischen Änderungen/ • Für Schäden, die durch nicht von HOBBY freigegebene Teile Zusatzblattfeder, nur in Verbindung mit 15" Felgen...
  • Seite 186 11. Zubehör Gegenstand Gewicht [kg] Gegenstand Gewicht [kg] Basisfahrzeug / Chassis (nicht nachrüstbar) Fahrradträger (auch für E-Bikes geeignet) 16,0 Anhängekupplung SAWIKO 29,0 Heckstützen Aufpreis für Klimaautomatik 0,0 Kleiderstange im Heck Rahmenfenster (unterschiedliche Ausführungen) 8,0 - 18,0 Automatikgetriebe, FIAT Comfortmatik 17,0 Zusätzliches Seitenfenster (unterschiedl. Ausführungen) 1,4 - 3,2 Dieseltank, 120 Liter anstatt 90 Liter 28,0 Leichtmetallfelgen 16" oder Stahlfelgen 16", Original FIAT 16,0 Polsterkombination Nebelscheinwerfer Schmutzfänger hinten "Echtleder", wahlweise Cremeweiß oder Cremeweiß-Braun 2,0 Polsterkombination "Split" / "Montana" Fahrerhaus Wohnraum Triebkopflackierung fergrau oder schwarz (nicht nachrüstbar) 0,0 Thermovorhänge inkl. Fußraumisolierung Teppichboden Wohnraum, herausnehmbar 10,0...
  • Seite 187 11. Zubehör Gegenstand Gewicht [kg] Gegenstand Gewicht [kg] Bettverbreiterung für Einzelbetten USB - Doppelladesteckdose mit FROLI Komfortbettsystem je 1 x für Wohn- und Schlafbereich Komfortbettsystem FROLI Zusätzliche AGM-Bordbatterie 12 V / 95 Ah 28,0 (nicht in Hub-, Alkoven- und Etagenbetten) Queensbett, höhenverstellbar 42,0 Heizung / Klima Tagesdecke und Deko-Kissen 1,5 Dachklimaanlage DOMETIC FreshJet inkl. CI-BUS - Entfall Zusätzliches Bett im Heck oben (belastbar bis 75kg) 17,0 der Heki-Dachhaube möglich (mit Heizfunktion, Zusatzpolster für Bettumbau der Sitzgruppe ohne Beleuchtung) 32,0 Heizung TRUMA-Combi 6 E Standheizung WEBASTO Thermo-Top Bad Vorbereitung Dachklimaanlage Duschabtrennung anstatt Vorhang Warmwasserheizung ALDE Compact-3020 29,0 Wasser / Gas / Elektrik Multimedia 230-V-Außensteckdose, inkl. Sat- /TV-Anschluss 0,4...
  • Seite 188 Zul. Anzahl der Technisch zul. ACHTUNG! Sitzplätze Gesamtmasse (TzG) A65 GM 3500 kg (abgelastet) Keine Sonderausstattung zulässig A70 GM 3500 kg (abgelastet) A70 GM 3500 kg (Touring Cars Edition) Optima De Luxe / Premium: Modell Zul. Anzahl der Technisch zul. ACHTUNG! Sitzplätze Gesamtmasse (TzG) T75 HGE 3500 kg (abgelastet) Nur abweichende Motorisierung und Automatikgetriebe zulässig T75 HF 3500 kg (abgelastet)

  • Seite 189: Kapitel 12: Wartung Und Pflege

    HOBBY-Fachhändler durchführen lassen. Vertreter einzubauen. • Alle weiteren Wartungen einmal jährlich bei einem HOBBY- Fachhändler durchführen lassen. Hobby empfiehlt, vor einem Besuch des Servicepartners die- • Die Wartung des Basisfahrzeuges sowie aller Einbaugeräte sen zu kontaktieren und sich zu erkundigen, ob die benötigten...

  • Seite 190: Bremsen

    12. Wartung und Pflege 12.2 Bremsen Die Bauteile der Bremsanlage sind Bestandteil der EG-Be- triebserlaubnis. Wenn Sie Bauteile der Bremsanlage verändern, erlischt die Betriebserlaubnis. Änderungen sind nur mit Herstellerfreigabe möglich. Lassen Sie die Bremsen in Ihrem eigenen Interesse regel- mäßig durch Ihre Fiat-Werkstatt warten. Für die Wartung der Bremsanlage gilt •...

  • Seite 191: Auswechseln Von Rücklichtglühlampen

    Lampe aus Fassung drehen Wenn mehrere Glühlampen gewechselt werden, unbedingt darauf achten, dass die Lampen nicht vertauscht werden Rücklicht Optima De Luxe und alle wieder an die ursprüngliche Position gelangen. • Die defekte Lampe aus dem Beleuchtungsträger rausneh- men und die Leitung abziehen, in dem die beiden Klemmen zusammengedrückt werden.
  • Seite 192 12. Wartung und Pflege Optima De Luxe mit Premium Heck • Anschließend die 3 Schrauben herausdrehen, um das Rücklicht Die folgende Beschreibung bezieht sich auf den Wechsel der zu entfernen und die Glühlampen Glühlampen von Fahrrichtungsanzeiger (Blinker) und Rück- freizulegen.

  • Seite 193: Lüften

    12. Wartung und Pflege 12.4 Lüften 12.5 Pflege Für die Pflege gilt Eine ausreichende Be- und Entlüftung des Wageninneren ist • Kunststoffteile (z.B. Stoßstangen, Schürzen) mit bis zu 60°C für ein behagliches Raumklima unerläßlich. Zusätzlich werden heißem Wasser und milden Haushaltsreinigern reinigen. Korrosionsschäden durch Schwitzwasser vermieden.

  • Seite 194: Waschen Mit Hochdruckreiniger

    12. Wartung und Pflege - Reiniger aus der chemischen Gruppe wie • Fahrzeug mit Wildleder abtrocknen. Ketone, Ester und aromatische Lösungsmittel • Nach der Wagenwäsche das Fahrzeug zur völligen Trock- - Aromatische Kohlenwasserstoffe (z. B. alle nung noch einige Zeit im Freien stehenlassen. Kraftstoffe für Kraftfahrzeuge) Scheinwerfer und Leuchteneinfassungen gründlich ab- trocknen, da sich dort leicht Wasser ansammelt.

  • Seite 195: Dachhauben, Fenster Und Türen

    • Beschädigungen unverzüglich reparieren, um weitere Schä- Zum Wachsen der Oberflächen gilt den durch Korrosion zu vermeiden. Hierzu nehmen Sie bitte • Die Lackoberflächen gelegentlich mit Wachs nachbehan- die Hilfe Ihres HOBBY-Vertragshändlers in Anspruch. deln. Dabei die Anwendungshinweise der Wachshersteller beachten. Dachhauben, Fenster und Türen Scheiben benötigen wegen ihrer Empfindlichkeit eine ganz...

  • Seite 196: Innenreinigung

    12. Wartung und Pflege Innenreinigung Reinigungshinweise für Stoffe mit Teflon-Inhalt • Flecken stets umgehend behandeln. Um Feuchtigkeitsprobleme zu mindern bei der Innenreini- • Flecken abtupfen ohne zu reiben. gung sparsam mit Wasser umgehen. • Von außen nach innen vorarbeiten. • Flecken niemals mit Haushaltsreinigern entfernen. Für die Sitz-, Polsterbezüge und Gardinen gilt •...
  • Seite 197 12. Wartung und Pflege Methode B: • Bodenbelag mit Reinigungsmitteln für PVC-Böden und sauberem Wasser reinigen. Teppichboden nicht auf den • Nur milde, wasserfreie Lösemittel zur trockenen Reinigung nassen PVC-Bodenbelag legen. Teppichboden und PVC- verwenden. • Das Tuch befeuchten und wie bei Methode A vorgehen. Bodenbelag könnten miteinander verkleben.

  • Seite 198: Zubehörteile

    12. Wartung und Pflege • Die Gummidichtungen der Toilette sollten regelmäßig mit indem das Wasser im Boiler regelmäßig auf 70°C erhitzt Wasser gereinigt und mit einem Dichtungsschmiermittel wird. (keine Vaseline oder andere pflanzlichen Fette) gepflegt • Rückraum des Kühlschrankes regelmäßig aussaugen und werden.

  • Seite 199: Winterpause Für Das Reisemobil

    12. Wartung und Pflege 12.6 Winterpause für das Reisemobil • Die Außenhaut mit Wachs oder einem speziellen Lackpfle- gemittel nachbehandeln. Mit fallenden Temperaturen endet für viele Camper die Saison. • Die Metallteile des Chassis mit einem Schutzmittel vor Das Fahrzeug muss entsprechend auf die Winterpause vorbe- Korrosion schützen.

  • Seite 200: Winterbetrieb

    12. Wartung und Pflege 12.7 Winterbetrieb Für die Inneneinrichtung gilt • Innenraum reinigen. Teppiche, Polster und Matratzen ab- saugen und möglichst außerhalb des Reisemobils trocken Vorbereitungen aufbewahren. Sonst so im Fahrzeug aufstellen, dass sie Durch die gesamte Fahrzeugkonzeption ist Ihr Reisemobil nicht mit Kondenswasser in Berührung kommen.
  • Seite 201 12. Wartung und Pflege Für die Belüftung gilt Für das Heizen gilt Im Winterbetrieb entsteht durch das Bewohnen des Fahr- • Sowohl die Ansaug- als auch die Abgas-Öffnungen der zeuges bei niedrigen Temperaturen Kondenswasser. Um gute Heizungsanlage müssen schnee- und eisfrei sein. Raumluftqualität zu gewährleisten und Schäden am Fahrzeug •...

  • Seite 202: Nach Abschluss Der Wintersaison

    12. Wartung und Pflege Energiesparen im Winter Für die Behältnisse gilt • Bei ausreichender Beheizung des Innenraumes ist ein Ein- frieren des Frischwassertankes, der Wasserleitungen und Auf einfache Weise können Sie im Wohnbereich Energie spa- vom Boiler nicht zu erwarten. Sämtliche Wasservorräte ren.

  • Seite 203: Kapitel 13: Entsorgung Und Umweltschutz

    13. Entsorgung und Umweltschutz Kapitel 13: Entsorgung und Umweltschutz 13.1 Umwelt und mobiles Reisen Umweltgerechte Nutzung Reisemobilisten und Caravanfahrer tragen naturgemäß eine besondere Verantwortung für die Umwelt. Deshalb sollte die Nutzung des Fahrzeuges immer umweltschonend erfolgen. Für die umweltgerechte Nutzung gilt: • Erkundigen Sie sich bei längeren Aufenthalten in Städten und Gemeinden über speziell für Reisemobile ausgewiesene Stellplätze und nutzen Sie diese.
  • Seite 204 13. Entsorgung und Umweltschutz Für Abwasser gilt: Für Fäkalien gilt: • Abwasser an Bord nur in eingebauten Abwassertanks oder • In den Fäkalientank nur zugelassene Sanitärmittel hinein- notfalls in dafür geeigneten Behältern sammeln! geben. • Abwasser niemals ins Grüne oder in Gullys ablassen! Straßen- Durch Installation eines Aktivkohlefiltersystems (Zubehör- entwässerungen laufen meist nicht über Kläranlagen. handel) kann die Verwendung von Sanitärflüssigkeit ggf. • Abwassertank so oft wie möglich entleeren, auch wenn er nicht vermieden werden! vollständig gefüllt ist (Hygiene). Abwassertank nach Möglichkeit Sanitärflüssigkeit sehr sparsam dosieren. Eine Überdo-...
  • Seite 205 13. Entsorgung und Umweltschutz Entsorgung • Fäkalientank nie zu voll werden lassen. Spätestens wenn die Füllstandsanzeige aufleuchtet, den Tank unverzüglich entleeren. • Fäkalien niemals in Gullys ablassen! Straßenentwässerungen laufen meist nicht über Kläranlagen. Fäkalientank nur an den extra dafür vorgesehenen Entsor- gungsstellen entleeren, jedoch niemals in der freien Natur! Für Abfälle gilt: • Müll trennen und recycelbare Stoffe der Wiederverwertung zuführen. • Abfallbehälter möglichst oft in die dafür vorgesehenen Tonnen oder Container entleeren. So werden unangenehme Gerüche und problematische Müllansammlungen an Bord vermieden. Für Rastplätze gilt: • Rastplätze immer in sauberem Zustand verlassen, auch wenn der Schmutz von anderen stammen sollte.

  • Seite 206: Rücknahme Des Fahrzeuges

    13. Entsorgung und Umweltschutz 13.2 Rücknahme des Fahrzeuges • Fahrzeugmotor im Stand nicht unnötig laufen lassen. Ein kalter Motor setzt im Leerlauf besonders viele Schadstoffe frei. Die Betriebstemperatur des Motors wird am schnellsten während Sollte es tatsächlich einmal soweit kommen, dass Sie sich von der Fahrt erreicht. Ihrem Reisemobil endgültig trennen und dieses der Verwertung zuführen müssen, ist (zum Stand der Drucklegung) der Basisfahr- zeughersteller für die Rücknahme verantwortlich. Ein schonender Umgang mit der Umwelt geschieht nicht nur im Interesse der Natur, sondern auch im Interesse aller Reisemobil- und Caravanfahrer! Ihr HOBBY-Reisemobil muss also kostenlos über das flächen- deckende Fiat- Händlernetz zurückgenommen und fachgerecht entsorgt werden.

  • Seite 207: Kapitel 14: Technische Daten

    F3 Ducato Light 130 PS (96 kW) Euro 6 Serien-Tiefrahmen 40P0400000 abgesenkt MT030i 31TEV4004P 31TE14005P Typ 05 (3009000500) T65 HGQ Optima De Luxe F3 Ducato Light 130 PS (96 kW) Euro 6 Serien-Tiefrahmen 40P0400000 abgesenkt MT030i 31TEV4004P 31TE14005P Typ 05 (3009000500)
  • Seite 208 Spur Spur Rad- ÜV ÜH gungskomponenten plätze [kg] vorne hinten ungebr. gebr. Stützlast gesamtgew. Länge Länge vorne hinten stand Optima De Luxe 21PE02022P 3500 1850 2000 2000 5500 3601 5999 2775 2160 1810 1790 3800 1251 2000 21TE04004P 3500 1850...
  • Seite 209 14. Technische Daten Anhängevorrichtung Sawiko Hobby Baureihe Basis- Motorisierung Abgas- Chassis Rahmen- Modell fahrzeug Serie emissionen verlängerung Verstärkung Querträger AHK-komplett Kugelkopf Optima Designvariante Premium-Heck V65 GE Optima Premium F3 Ducato Light 130 PS (96 kW) Euro 6 Serien-Tiefrahmen 40P1700000 abgesenkt...
  • Seite 210 14. Technische Daten Velo III inkl. Befesti- Sitz- t.z.G. zul. Achslast zul. Achslast Anhängel. Anhängel. max. zul. max. Zug- Aufbau Ges. Höhe Breite Spur Spur Rad- ÜV ÜH gungskomponenten plätze [kg] vorne hinten ungebr. gebr. Stützlast gesamtgew. Länge Länge vorne hinten stand Optima Designvariante Premium-Heck...

  • Seite 211: Auflastmöglichkeiten

    Modell fahrzeug plätze [kg] vorne hinten ungebr. gebr. Stützlast gesamtgew. Ablastung Optima / Siesta auf 3500 kg T75 HGE Optima De Luxe, Premium Ducato Light 3500 1850 2000 3500 T75 HF Optima De Luxe, Premium Ducato Light 3500 1850 2000...
  • Seite 212 14. Technische Daten Aufbau Ges. Höhe Breite Spur Spur Rad- ÜV ÜH Länge Länge vorne hinten stand 5073 7500 2845 2330 1810 1980 4300 2252 5153 7581 2845 2330 1810 1980 4300 2333 4052 6490 3070 2340 1810 1980 4035 1507 4552 6990...
  • Seite 213 1850 2060 1900 5750 T65 GQ Optima De Luxe, Premium Ducato Light 3850 1850 2060 1900 5750 T65 HGQ Optima De Luxe, Premium Ducato Light 3850 1850 2060 1900 5750 T70 GE Optima De Luxe, Premium Ducato Light 3850 1850...
  • Seite 214 14. Technische Daten Aufbau Ges. Höhe Breite Spur Spur Rad- ÜV ÜH Länge Länge vorne hinten stand 3601 5999 2775 2160 1810 1790 3800 1251 4306 6734 2775 2160 1810 1790 3800 1986 3607 5999 2845 2330 1810 1980 4035 1016 4606 7034...
  • Seite 215 2100 2400/2500 1800/1750 6050/6150 T65 GQ Optima De Luxe, Premium Ducato Maxi 4250/4400 2100 2400/2500 1800/1750 6050/6150 T65 HGQ Optima De Luxe, Premium Ducato Maxi 4250/4400 2100 2400/2500 1800/1750 6050/6150 T70 GE Optima De Luxe, Premium Ducato Maxi 4250/4400 2100...
  • Seite 216 14. Technische Daten Aufbau Ges. Höhe Breite Spur Spur Rad- ÜV ÜH Länge Länge vorne hinten stand 3601 5999 2802 2160 1810 1790 3800 1251 4306 6734 2802 2160 1810 1790 3800 1986 3607 5999 2872 2330 1810 1980 4035 1016 4606 7034...

  • Seite 217: Fahrzeuggewichte

    Grundaus- Pakete Masse im t.z.G. Zuladung Basisfahrz. [kg] gewicht stattung fahrbereiten [kg] Zustand FIAT Ducato X290 V60 GF Optima De Luxe 2590 2734 2770 3500 V65 GE Optima De Luxe 2701 2845 2881 3500 T60 H Optima De Luxe 2680...
  • Seite 218 14. Technische Daten Modell Baureihe Gewicht Fahrer Diesel Leer- Grundaus- Pakete Masse im t.z.G. Zuladung Basisfahrz. [kg] gewicht stattung fahrbereiten [kg] Zustand FIAT Ducato X290 T70 F Optima Premium 2891 3035 3071 3500 T75 HF Optima Premium 2982 3126 3162 3650 A55 GS Siesta De Luxe...

  • Seite 219: Reifen Und Felgen

    6 J x 15, ET 68 225/75 R 16 CP 6 J x 16, ET 68 5 / 71 / 118 2000 / 2000 / 2060 T65 HGQ Optima De Luxe / Premium 3500 / 3650 / 3850 1850 215/70 R 15 CP...

  • Seite 220: Reifen Und Felgen Für Aufgelastete Reisemobile

    2400 / 2500 225/75 R 16 CP 6 J x 16, ET 68 5 / 78 / 130 T65 GE Optima De Luxe / Premium 4250 / 4400 2100 2400 / 2500 225/75 R 16 CP 6 J x 16, ET 68...

  • Seite 221: Reifenfülldruckwerte

    14. Technische Daten 14.5 Reifenfülldruckwerte Reisemobile Reifen Fülldruck [bar] Basis Campingreifen (CP) 215/70 R 15 CP vorne: 5,0 hinten: 5,5 FIAT 225/75 R 16 CP vorne: 5,5 hinten: 5,5 FIAT Standard- und Winterreifen (C) 215/70 R 15 C vorne: 4,0 hinten: 4,5 FIAT 225/70 R 15 C...

  • Seite 222: Index

    14. Technische Daten Index Index Dachhauben 76 Frosterfach 175 öffnen und schließen 50 Dachklimaanlage 181 Kraftstoffeinfüllstutzen 40 Dachlast 20 Kühlschrank 172 Dachreling 45 Gas 140 230V-Betrieb 173 Abdeckklappen 39 Dunstabzugshaube 178 Gasanlage 12V-Betrieb 173 Abgas 142 Abgas 140 Betriebsarten 173 Absicherung der Elektro- Absperrhähne und Ventile Gasbetrieb 173...
  • Seite 223 14. Technische Daten Index Verbandkasten 10 Sitze Fäkalien 203 Warndreieck 10 im Aufbau 79 Rastplätze 204 Sitzplätze Umweltschutz 202 Übersicht 81 USB-Ladesteckdose 125 Pflege 192 Sonnenschutzrollo 71 Fenster und Türen 194 Standheizung 170 Möbelflächen 196 Stellplatzauswahl 18 Ventile 141 Sitz- und Polsterbezüge, Stromversorgung 116 Verbandkasten 10 Gardinen 195...
  • Seite 224 Hobby-Wohnwagenwerk Ing. Harald Striewski GmbH Harald-Striewski-Straße 15 D-24787 Fockbek/Rendsburg www.hobby-caravan.de...

Diese Anleitung auch für:

Siesta de luxe

Inhaltsverzeichnis
