Pinbelegung interne Anschlüsse
Im folgenden finden Sie die Pinbelegung einiger interner Anschlüsse in Deutsch und/oder Englisch.
i
Einige der beschriebenen Anschlüsse können optional sein!

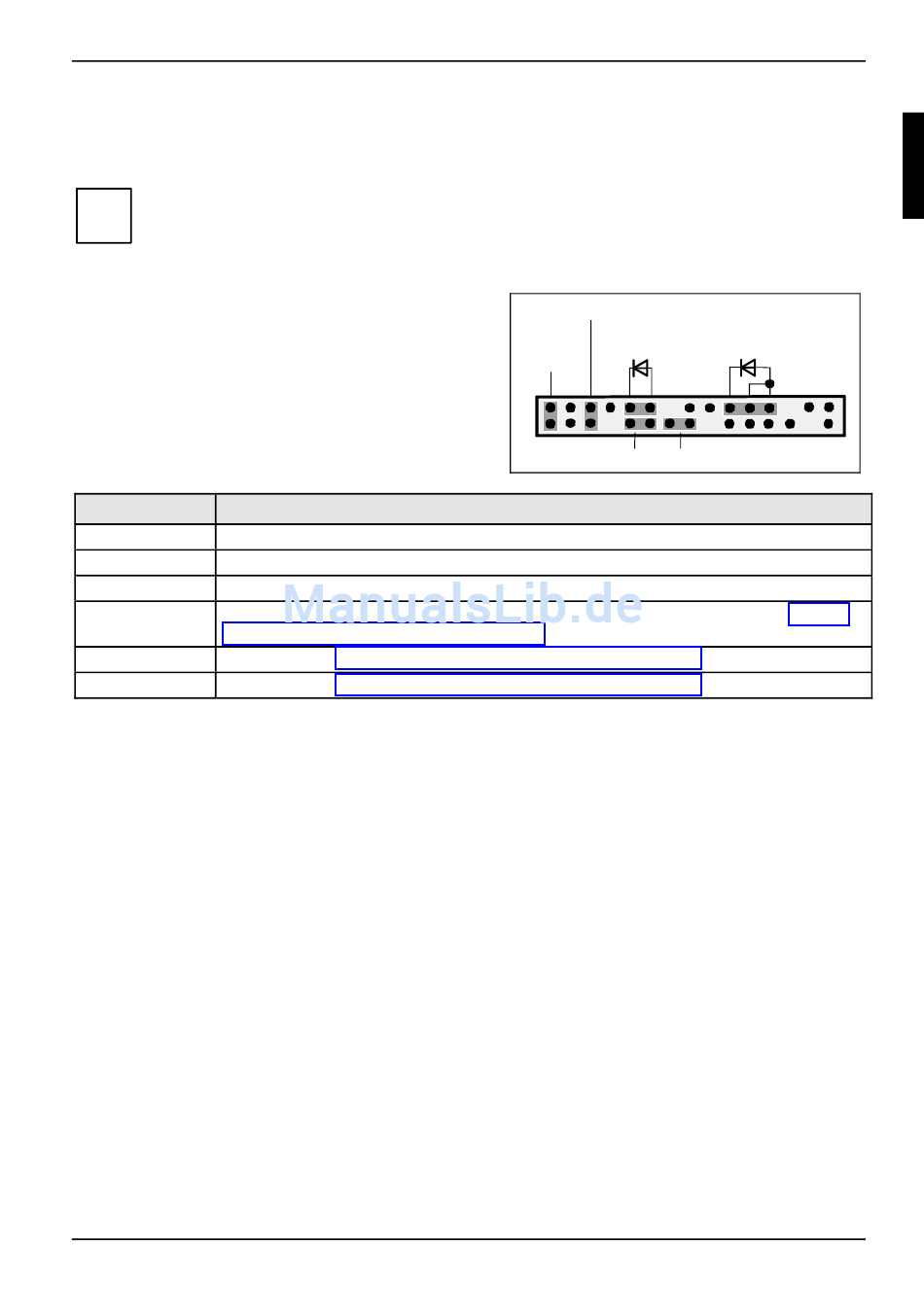

Bedienfeld / Front panel
Achten Sie bei den LEDs auf die Polung. Oft ist bei
den Anschluss-Leitungen der Pluspol durch ein
farbiges Kabel gekennzeichnet.
Anschluss
Reset
Power On/Off
HD LED
Power On LED
Zeigt den Systemzustand APM oder ACPI an (siehe Anhang, Abschnitt "APM
und ACPI Systemstatus, Stromsparmodi")
Password
siehe Kapitel "Einstellungen mit Schaltern und Steckbrücken"
Recovery
siehe Kapitel "Einstellungen mit Schaltern und Steckbrücken"
A26361-D1607-Z121-1-6319
Pinbelegung interne Anschlüsse
Power On/Off
1)
HD-LED
1)
Reset
Recovery Password
Anmerkung
Power On
LED 1) 2)
1
2
Deutsch - 13
