Externe Anschlüsse
Audioanschlüsse und Audiokonfiguration

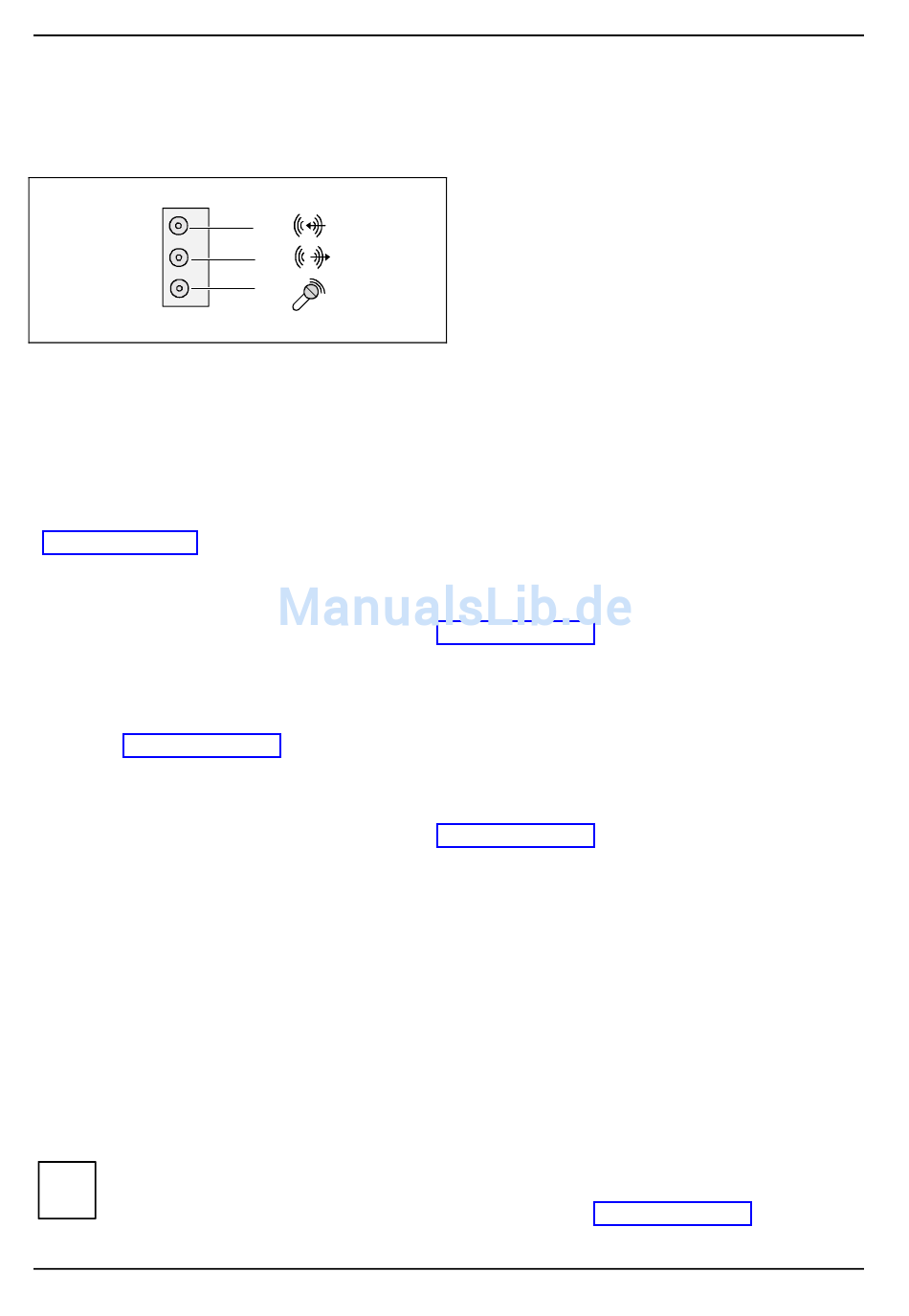

Audioanschlüsse
Blau
Grün
Rot
Anschließen von Lautsprechern
Das Mainboard unterstützt 2-, 4- oder 6-Kanal-Audiobetrieb. Für Surround-Sound ist es möglich bis
zu 6 analoge Lautsprecher anzuschließen und den digitalen S/PDIF-Ausgang zu nutzen.
Analoger 2-Kanal-Audioausgang
Bei der 2-Kanal-Konfiguration stehen die Funktionen Line-In, Line-Out und MIC zur Verfügung. MIC
kann für den Betrieb vorne oder hinten am PC konfiguriert werden (siehe Abschnitt
"Audiokonfiguration").
1 = Stereo L/R In
2 = Stereo L/R Out
3 = MIC In oder keine Funktion (siehe Abschnitt "Audiokonfiguration")
Analoger 2-Kanal-Audioausgang mit Kopfhörer
Bei der 2-Kanal-Konfiguration mit Kopfhörer stehen die Funktionen Line-In, Kopfhörer Out und MIC
zur Verfügung. MIC kann für den Betrieb vorne oder hinten am PC konfiguriert werden (siehe
Abschnitt "Audiokonfiguration").
1 = Stereo L/R In
2 = Kopfhörer Out
3 = MIC In oder keine Funktion (siehe Abschnitt "Audiokonfiguration")
Analoger 4-Kanal-Audioausgang
1 = Surround L/R Out
2 = Stereo L/R Out
3 = MIC
Analoger 6-Kanal-Audioausgang
Der Center- und der Subwoofer-Kanal können getauscht werden.
1 = Surround L/R Out
2 = Stereo L/R Out
3 = Center- und Subwoofer-Kanal
Je nach Treiber-, Software- oder Hardware-Version und Betriebssystem können die
i
Funktionen von dieser Darstellung abweichen. Weitere Informationen finden Sie
gegebenenfalls in der jeweiligen Hilfe sowie im Abschnitt "Audiokonfiguration".
10 - Deutsch
1
2
3
A26361-D1607-Z121-1-6319
