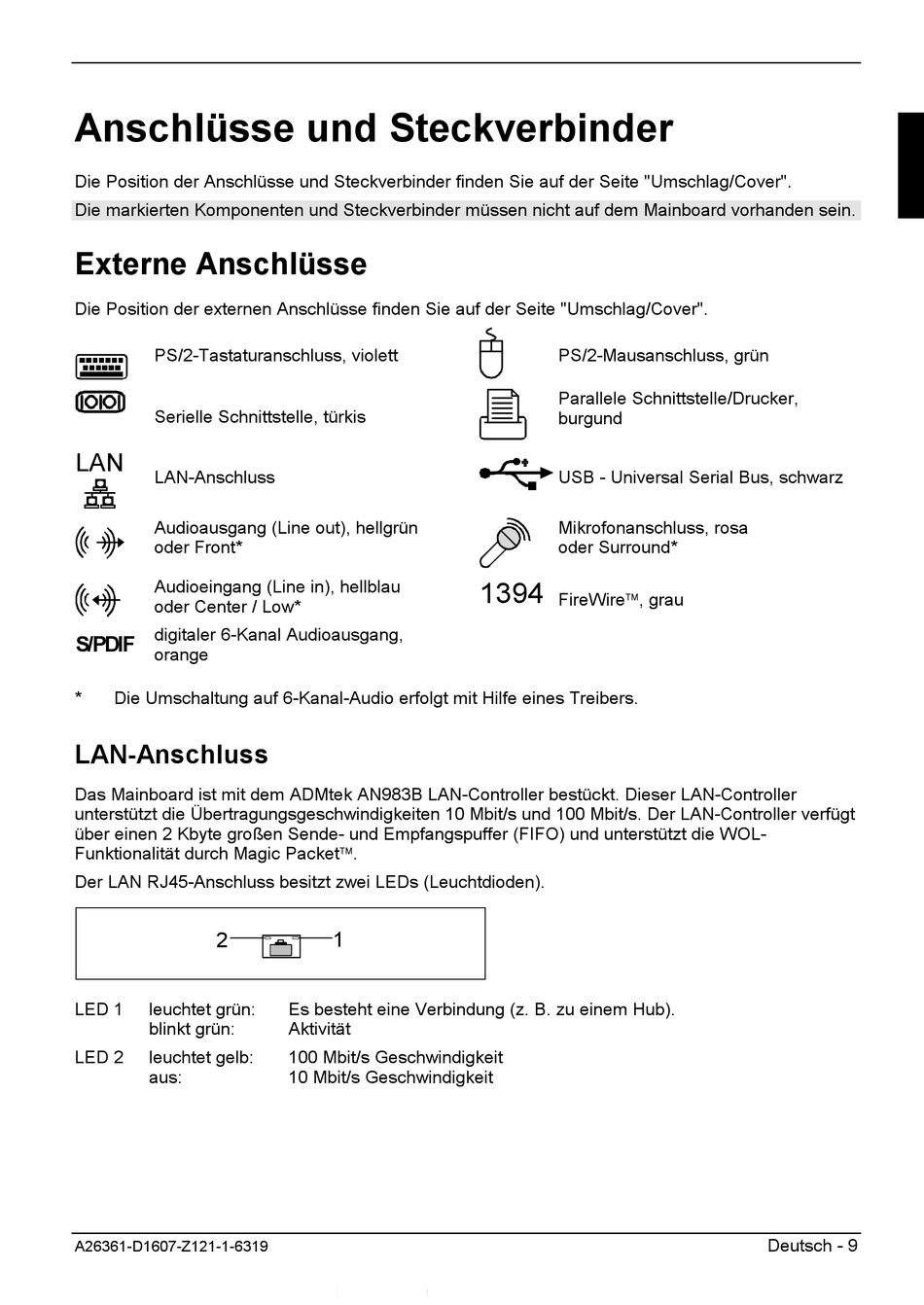

Anschlüsse und Steckverbinder
Die Position der Anschlüsse und Steckverbinder finden Sie auf der Seite "Umschlag/Cover".
Die markierten Komponenten und Steckverbinder müssen nicht auf dem Mainboard vorhanden sein.
Externe Anschlüsse
Die Position der externen Anschlüsse finden Sie auf der Seite "Umschlag/Cover".
PS/2-Tastaturanschluss, violett
Serielle Schnittstelle, türkis
LAN
LAN-Anschluss
Audioausgang (Line out), hellgrün
oder Front*
Audioeingang (Line in), hellblau
oder Center / Low*
digitaler 6-Kanal Audioausgang,
S/PDIF
orange
*
Die Umschaltung auf 6-Kanal-Audio erfolgt mit Hilfe eines Treibers.
LAN-Anschluss
Das Mainboard ist mit dem ADMtek AN983B LAN-Controller bestückt. Dieser LAN-Controller
unterstützt die Übertragungsgeschwindigkeiten 10 Mbit/s und 100 Mbit/s. Der LAN-Controller verfügt
über einen 2 Kbyte großen Sende- und Empfangspuffer (FIFO) und unterstützt die WOL-
Funktionalität durch Magic Packetä.
Der LAN RJ45-Anschluss besitzt zwei LEDs (Leuchtdioden).
2
LED 1
leuchtet grün:
blinkt grün:
LED 2
leuchtet gelb:
aus:
A26361-D1607-Z121-1-6319
1
Es besteht eine Verbindung (z. B. zu einem Hub).
Aktivität
100 Mbit/s Geschwindigkeit
10 Mbit/s Geschwindigkeit
PS/2-Mausanschluss, grün
Parallele Schnittstelle/Drucker,
burgund
USB - Universal Serial Bus, schwarz
Mikrofonanschluss, rosa
oder Surround*
1394
FireWireä, grau
Deutsch - 9
