Interne Anschlüsse und Steckverbinder

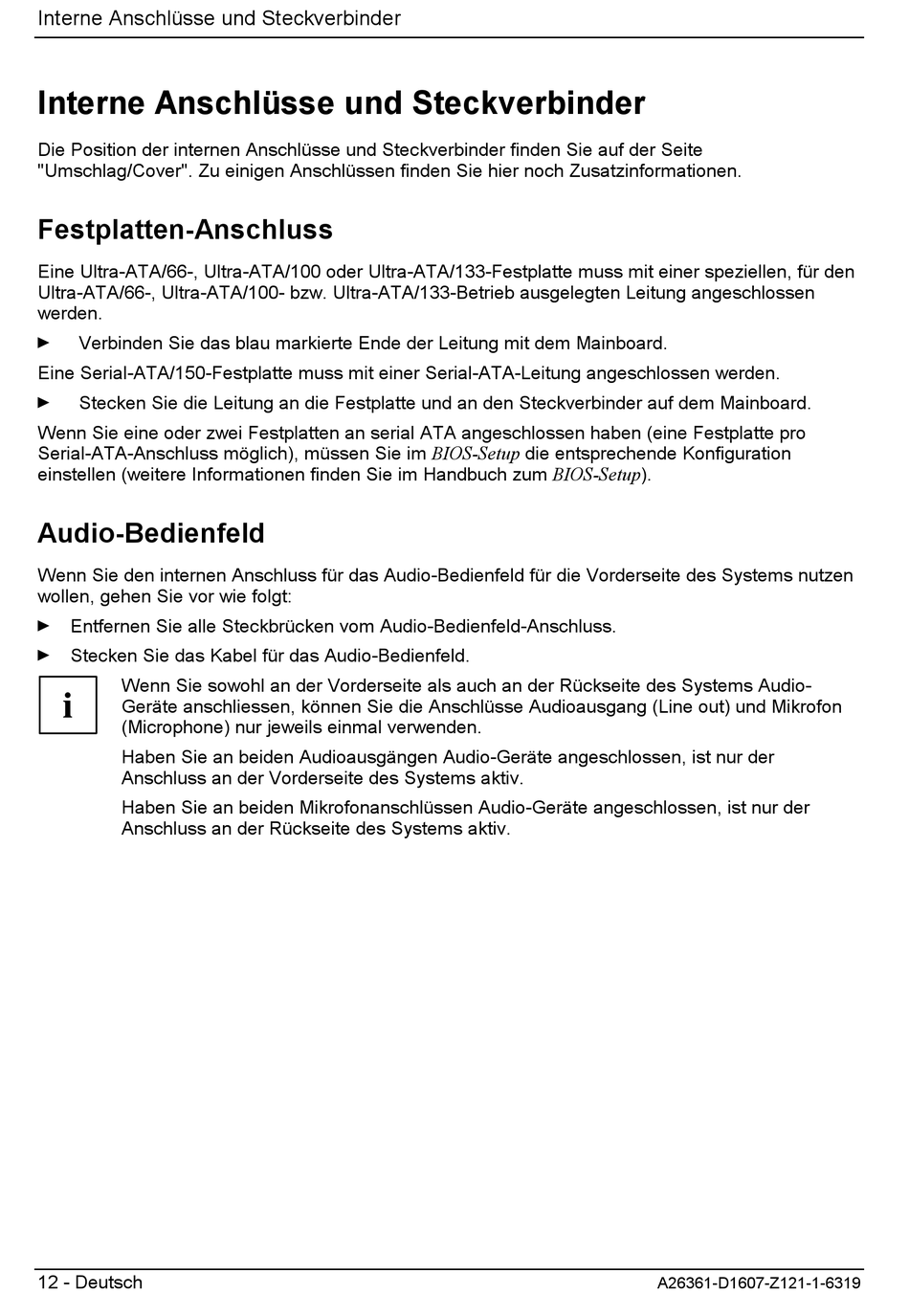

Interne Anschlüsse und Steckverbinder
Die Position der internen Anschlüsse und Steckverbinder finden Sie auf der Seite
"Umschlag/Cover". Zu einigen Anschlüssen finden Sie hier noch Zusatzinformationen.
Festplatten-Anschluss
Eine Ultra-ATA/66-, Ultra-ATA/100 oder Ultra-ATA/133-Festplatte muss mit einer speziellen, für den
Ultra-ATA/66-, Ultra-ATA/100- bzw. Ultra-ATA/133-Betrieb ausgelegten Leitung angeschlossen
werden.
Verbinden Sie das blau markierte Ende der Leitung mit dem Mainboard.
Ê
Eine Serial-ATA/150-Festplatte muss mit einer Serial-ATA-Leitung angeschlossen werden.
Stecken Sie die Leitung an die Festplatte und an den Steckverbinder auf dem Mainboard.
Ê
Wenn Sie eine oder zwei Festplatten an serial ATA angeschlossen haben (eine Festplatte pro
Serial-ATA-Anschluss möglich), müssen Sie im BIOS-Setup die entsprechende Konfiguration
einstellen (weitere Informationen finden Sie im Handbuch zum BIOS-Setup).
Audio-Bedienfeld
Wenn Sie den internen Anschluss für das Audio-Bedienfeld für die Vorderseite des Systems nutzen
wollen, gehen Sie vor wie folgt:
Entfernen Sie alle Steckbrücken vom Audio-Bedienfeld-Anschluss.
Ê
Stecken Sie das Kabel für das Audio-Bedienfeld.
Ê
Wenn Sie sowohl an der Vorderseite als auch an der Rückseite des Systems Audio-
i
Geräte anschliessen, können Sie die Anschlüsse Audioausgang (Line out) und Mikrofon
(Microphone) nur jeweils einmal verwenden.
Haben Sie an beiden Audioausgängen Audio-Geräte angeschlossen, ist nur der
Anschluss an der Vorderseite des Systems aktiv.
Haben Sie an beiden Mikrofonanschlüssen Audio-Geräte angeschlossen, ist nur der
Anschluss an der Rückseite des Systems aktiv.
12 - Deutsch
A26361-D1607-Z121-1-6319
