OBJ_BUCH-783-003.book Page 93 Thursday, November 19, 2009 4:24 PM

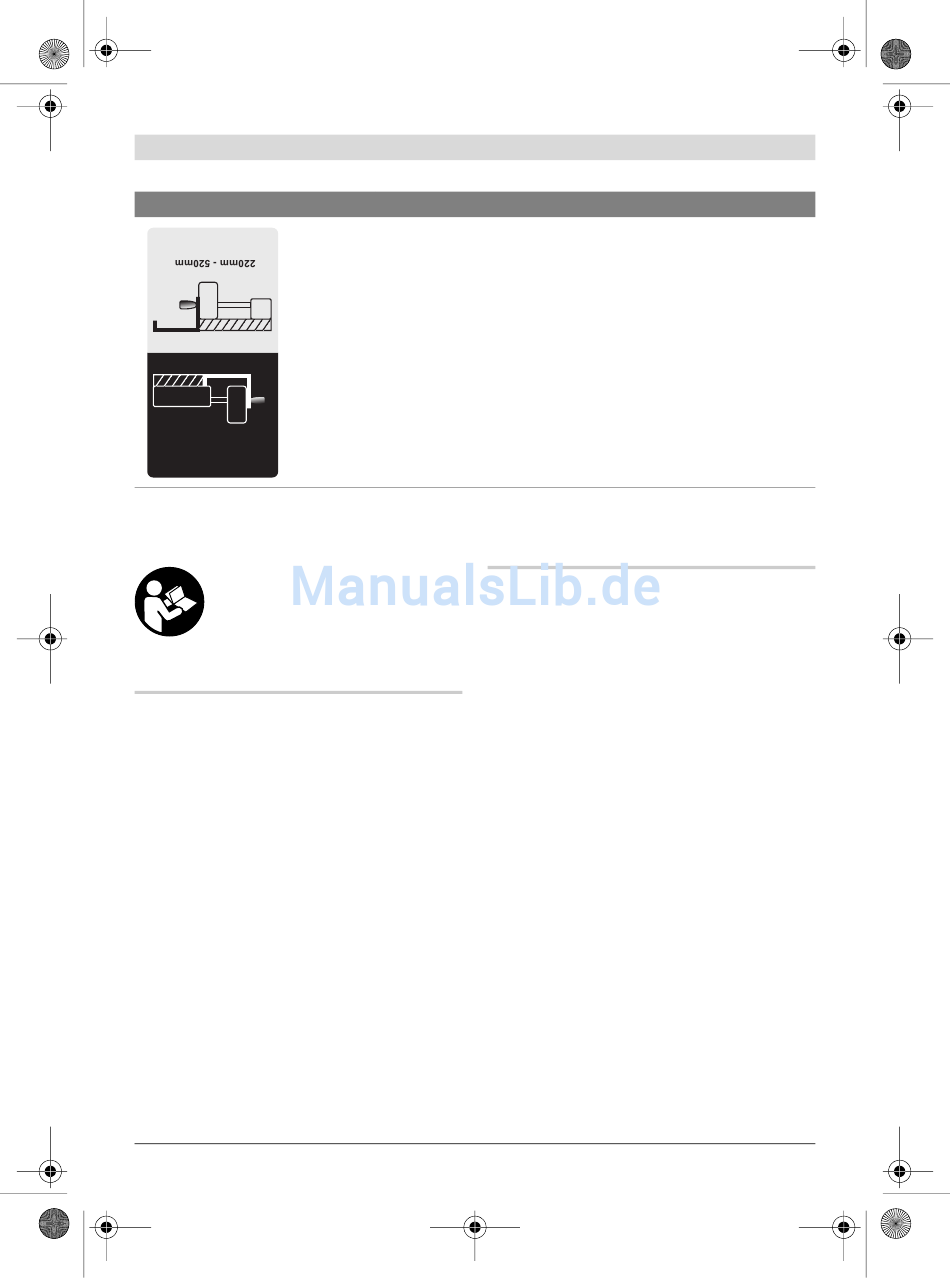

Símbolo
140mm - 250mm
Descrição de funções
Devem ser lidas todas as indica-
ções de advertência e todas as ins-
truções. O desrespeito das adver-
tências e instruções apresentadas
abaixo pode causar choque eléctri-
co, incêndio e/ou graves lesões.
Utilização conforme as disposições
A ferramenta é destinada à utilização como apa-
relho estacionário, para cortes longitudinais e
transversais, rectos, em madeira. Há a possibili-
dade de ângulos de meia-esquadria horizontais
de –60° a +60°, assim como ângulos de meia-
esquadria verticais de 90° a 45°.
A ferramenta eléctrica foi projectada com uma
potência apropriada para serrar madeira dura e
macia, assim como painéis de partículas e pai-
néis de fibras.
Quando esta ferramenta eléctrica é operada co-
mo serra circular de bancada, ela não é homolo-
gada para serrar alumínio nem outros metais
não ferrosos.
Bosch Power Tools
Significado
Indica as possíveis posições do limitador paralelo na extensão
da largura da mesa.
A cor do adesivo corresponde às cores da escala sobre a barra
de guia dianteira. A escala indica a distância em relação à lâmi-
na de serra, conforme a posição do limitador paralelo.

Componentes ilustrados

A numeração dos componentes ilustrados refe-
re-se à apresentação da ferramenta eléctrica na
página de esquemas.
1 Carril corrediço
2 Prolongamento da mesa
3 Placa de alimentação
4 Cunha abridora
5 Bocal de aspiração na capa de protecção
6 Capa de protecção
7 Adesivo para marcar a linha de corte
8 Limitador paralelo
9 Alargamento da mesa
10 Limitador paralelo do alargamento da
mesa 9
11 Mesa para serrar
12 Roda manual para elevar e abaixar a lâmina
de serra
13 Escala para distância entre a lâmina de serra
e o limitador paralelo 8
14 Botão de PARAGEM DE EMERGÊNCIA
15 Ranhura de guia para o limitador paralelo 8
16 Limitador angular
17 Chave anular (23 mm; 13 mm)
18 Limitador paralelo adicional (alumínio)
Português | 93
1 609 929 T49 | (19.11.09)
